Способ определения концентрации компонента в маслосодержащем растворе

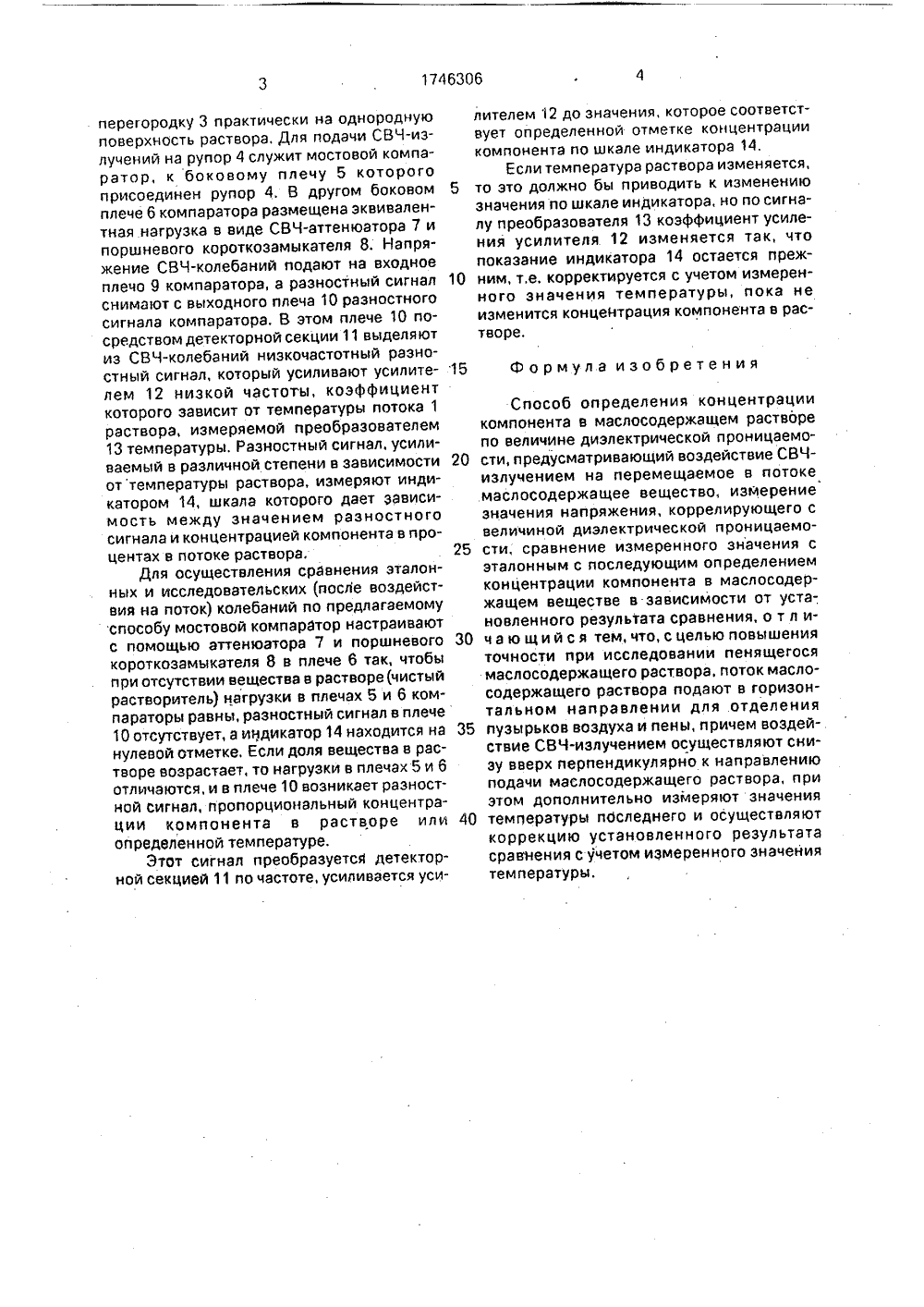

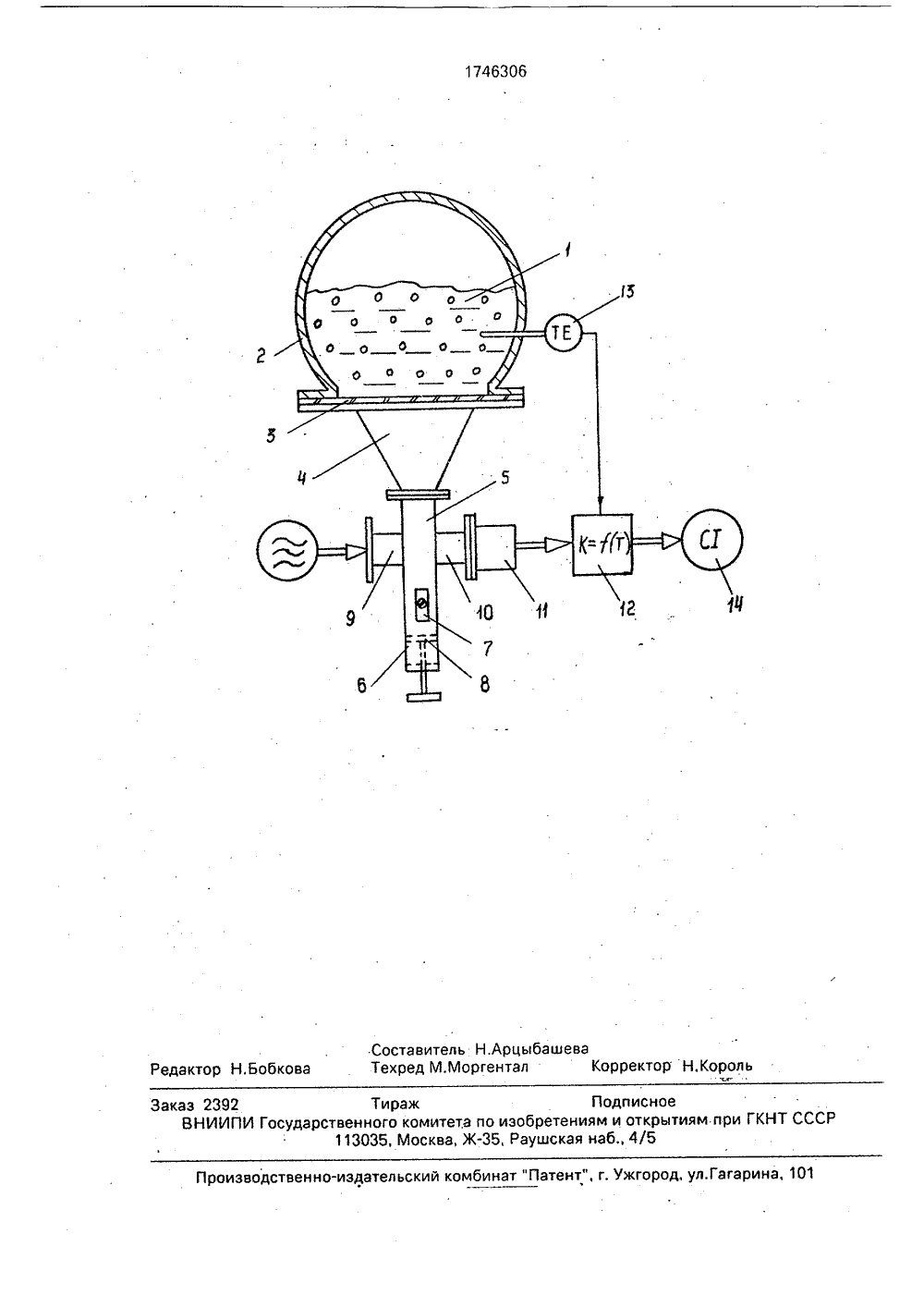

(51)56 ГОСУДАРСТВЕННЫЙ КОМИТЕТПО ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯМПРИ ГКНТ СССР/(л ОЗЯ РЕ ПИСАНИЕ ЕН К АВТОРСКО ВИДЕТЕЛ ЬСТ(56) Брандт А.А, Исследование диэлеков на СВЧ. - М.: ГИФМЛ, 1963, с. 234105.Вайнберг А,Я, Приборы технологичского контроля в молочной промышленнсти, - М.; Пищевая промышленность, 1971,237-238, рис. Х.(54) СПОСОБ О ЕНРАЦИИ КОМПО ДЕЖАЩЕМ РАСТВ скии институт пиРыбалко ктри, рис,ПРЕДЕЛЕНИЯ КОНЦНЕНТА В МАСЛОСООРЕ Изобретение относитс рений на СВЧ и может и пищевой промышленностиЦель изобретения - и сти при исследовании пеня держащего раствора,. Способосуществляютс я к технике изм спользоваться овышение точн щегося маслос раедую зо Поток пенящегося ра горизонтальном направле него отделяют пузырьки воздействует на него снизу чением, фиксируют значе после воздействия СВЧ-из дуемый раствор и сравнив ным значением до в исследуемый раствор, рез определяется диэлектриче ми раствора, по известной твора подают в ии, в котором от воздуха и пены, вверх СВЧ-излуние напряжения лучения на исслеают его с эталонздействия на льтат сравнения скими свойства- зависимости раз 2(57) Изобретение относится к технике измерений на СВЧ и может найти применение в пищевой промышленности. При исследовании пенящихся растворов, в частности мас:лосодержащих, их поток подают в горизонтальном направлении, Сравнивают измеренное значение напряжения, коррелирующего с величиной диэлектрической проницаемости, с эталонным. Дополнительно измеряют температуру. Коррекцию результата сравнения осуществляют с учетом изменения температуры. Концентрацию .компонента, определяют в зависимости от скорректированного разностного сигнала, 1 ил. ностного сигнала от концентрации компо- а нента в растворе определяют последнюю, спри этом дополнительно измеряют. температуру исследуемого раствора и осуществляют коррекцию установленного сравнением концентрации компонента с ф учетом измеренного значения температуры. СНа чертеже приведена схема, поясняю, щая предлагаемый способ.Поток 1 пенящегося раствора, в котором определяют содержание компонента, ь направляют с помощью трубопровода 2 горизонтально, Пузырьки воздуха и пены поднимаются .вверх по потоку и практически отсутствуют в области расположенной. снизу трубопровода 2 радиопрозрачной перегородки 3, которую омывает слой раствора практически без пены. СВЧ-излучение направляют снизу вверх из рупора 4 черезперегородку 3 практически на однородную поверхность раствора. Для подачи СВЧ-излучений на рупор 4 служит мостовой компаратор, к боковому плечу 5 которого присоединен рупор 4. В другом боковом плече 6 компаратора размещена эквивалентная нагрузка в аиде СВЧ-аттенюатора 7 и поршневого короткозамыкателя 8. Напряжение СВЧ-колебаний подают на входное плечо 9 компаратора, а разностный сигнал снимают с выходного плеча 10 разностного сигнала компаратора, В этом плече 10 посредством детекторной секции 11 выделяют из СВЧ-колебаний низкочастотный разностный сигнал, который усиливают усилителем 12 низкой частоты, коэффициент которого зависит от температуры потока 1 раствора, измеряемой преобразователем 13 температуры, Разностный сигнал, усиливаемый в различной степени в зависимости оттемпературы раствора, измеряют индикатором 14, шкала которого дает зависимость между значением разностного сигнала и концентрацией компонента в процентах в потоке раствора,Для осуществления сравнения эталонных и исследовательских после воздействия на поток) колебаний по предлагаемому способу мостовой компаратор настраивают с помощью аттенюатора 7 и поршневого короткозамыкателя 8 в плече 6 так, чтобы при отсутствии вещества в растворе (чистый растворитель) нагрузки в плечах 5 и 6 компараторы равны, разностный сигнал в плече 10 отсутствует, а индикатор 14 находится на нулевой отметке. Если доля вещества в растворе возрастает, то нагрузки в плечах 5 и 6 отличаются, и в плече 10 возникает разностной сигнал, пропорциональный концентрации компонента в растворе или определенной температуре.Этот сигнал преобразуется детекторной секцией 11 по частоте, усиливается уси лителем 12 до значения, которое соответствует определенной отметке концентрации компонента по шкале индикатора 14.Если температура раствора изменяется, 5 то это должно бы приводить к изменениюзначения по шкале индикатора, но по сигналу преобразователя 13 коэффициент усиления усилителя 12 изменяется так, что показание индикатора 14 остается преж ним, т,е, корректируется с учетом измеренного значения температуры, пока не изменится концентрация компонента в растворе,15 Формула изобретения Способ определения концентрациикомпонента в маслосодержащем растворе по величине диэлектрической проницаемо сти, предусматривающий воздействие СВКизлучением на перемещаемое в потоке маслосодержащее вещество, измерение значения напряжения, коррелирующего с величиной диэлектрической проницаемо сти, сравнение измеренного значения сэталонным с последующим определением концентрации компонента в маслосодержащем веществе в зависимости от установленного результата сравнения, о т л и ч а ю щ и й с я тем, что, с целью повышенияточности при исследовании пенящегося маслосодержащего раствора, поток масло- содержащего раствора подают в горизонтальном направлении для .отделения 35 пузырьков воздуха и пены, причем воздействие СВЧ-излучением осуществляют снизу вверх перпендикулярно к направлению подачи маслосодержащего раствора, при этом дополнительно измеряют значения 40 температуры пОследнего и осуществляюткоррекцию установленного результата сравнения с учетом измеренного значения температуры.Производственно-издательский комбинат "Патент", г, Ужгород, ул.Гагарина, 1 Заказ 2392 Тираж Подписное ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР 113035, Москва, Ж, Раушская наб 4/5
