Номер патента: 1585475

Опубликовано: 15.08.1990

Авторы: Волынский, Кац, Сно

МПК: E04B 1/38, E04B 1/68

Метки: варианты, его, железобетонных, соединение, стыковое, элементов

...толщины накладки 8,При изготовлении железобетонных элементов должны быть предусмотрены зазоры а между оголенными участками 3 и 4 стержней и основаниями 10 пазов 7 шириной 1 - 2 диаметра стержня. Это позволяет крепить к оголенным от бетона участкам накладки 8 соответственно одно- и двусторонними фланговыми швами (фиг. 2 и 3), а также облегчает заводку накладки в зазор между оголенными участками, ее временное крепление и производство сварочных работ.Пазы 7 могут быть выполнены в пределах толщины защитного слоя бетона с частичным оголением участков 3 и 4 стержней со стороны накладки 8, При этом между частично оголенными участками может быть образован зазор 9 (фиг. 6) для размещения накладки 8. Такие пазы целесообразно выполнять, например, в...

Номер патента: 1460153

Опубликовано: 23.02.1989

Авторы: Кочин, Сно

МПК: E04B 1/38, E04B 1/60

Метки: здания, каркаса, колонне, крепления, навесной, панели, стеновой, узел

...быть выполнен в виде винта 8 (крепление к боковой грани колонны), завинченного в нарезное гнездо в торце крепежного штыря 6, либо в виде головки 9 крепежного штыря 6 (креп. пение к грани колонны, обращенной к панели).При креплении панели к боковой грани колонны тягу 3 выполняют в виде петли, входящей в зацепление посредством крепежного болта 0 с закладной деталью панели, выполненной в виде двух петлевых выпусков 11, лежащих в плоскости тяги. В случае крепления панели к обращенной к ней грани колонны, закладная деталь панели может быть выполнена в виде одного петлевого выпуска 12, а входящий в зацепление с ним конец тяги - в виде спаренного крюка 13, образованного отгибами концов гнутого стержня. Петлевые выпуски 11 и 12 размещены в...

Номер патента: 992713

Опубликовано: 30.01.1983

Авторы: Егнус, Каграманов, Сно

МПК: E04G 21/18

Метки: зданий, каркасно-панельных, колоннами, кондуктор, консольный, монтажа

...закрепленных на вертм00271кальной секции планок, замыкающих еесечение.На фиг. 1 показан консольный кондуктор, вид сбокуе на фиг, 2 - то же, видсверху,на фиг, 3 - сечение Л-А на фиг. 19 - 5на фиг. 4 и 5 - сечения вертикальнойсекции, вид в плане.Консольный кондуктор включает несущую горизонтальную раму 1 и вертикальную секцию 2 (фиг. 1-3), которая размеОщена с боковой стороны горизонтальной(фиг. 4 и 5), охватывающей колонну 3,к которой она закрепляется установочным 95захватом 4 и стопорным приспособлением5 при помощи подвижных упоров 6. Приэтом захват 4 и стопорное приспособление 5 выполнены в виде шарнирно закреп-ленньи на вертикальной секции 2 планок 207, замыкающих ее сечение вокруг колонны 3.Одна из граней вертикальной секции...

Номер патента: 977654

Опубликовано: 30.11.1982

Авторы: Егнус, Каграманов, Сно

МПК: E04G 21/18

Метки: монтажа

...цель достигается тем, что, ные вертикальные элементы 9 опирают на для монтажа многоэъажных торцы многоэтажныхвертикальных строэлементов, преимущественно ительных элементов 4 с заведением пальельного здания, каждый уста цев 13 в отверстие 14, поворачивают гоат снабжен вертикальным и ризонтальные Г-образные элементы 8 с ым Г-образными элементами, замыканием их запорными планками 11, и на несущей раме шарнир- и фиксируют вертикальное положение рамы первый снабжен фиксатором, при помощи нижнего стопора,на свободном конце Г-образ После выполнения этих операций, кото- а и взаимодействующим с тор- рые занимают всего несколько минут, крюк ьного строительного элемен- крана отцепляется.Применение установочных захватов . йоказаноустройство...

Номер патента: 949124

Опубликовано: 07.08.1982

Авторы: Довгалюк, Кац, Сно

МПК: E04C 5/06

Метки: арматурный, каркас

...продольную арматуру 1 в виде стержней,прядей или канатов, поперечную арматуру в виде контурных хомутов 2, гоплоские спирали 3 многоугольногоочертания и соединительные стержниВ зависимости от формы попереч3 9912 ч ного сечения железобетонного элемента и соответственно формы поперечного контура каркаса, ппоские спирали и хомуты имеют квадратное, шестиугольное, четырехугольное и тому подобное очертание. При этом прямые участки витков спирали 3 выполнены параллельными сторонам контурных хомутов 2. Хомуты и спирали выполнены в виде единого гнутого стержне- о вого элемента, Крепление 5 замыкает контурный хомут 2 и является началом плоской спирали 3, Отгиб 6 внут. реннего витка 7 спирали соединен с хомутом 2 поперечной арматуры.15Изготовление...

Номер патента: 844724

Опубликовано: 07.07.1981

Авторы: Адамович, Кац, Сно

МПК: E04C 5/06

Метки: арматурный, элемент

...изобретения - повысить несущую способность железобетонных изделий,Для этого м элементе содержащем не ановленных одна в другую прострралей с круглой или мконфигурацией витков,ралей выполнена с послуменьшающимися попереми витков. Кроме тогоду собой спирали могуны с противоположныминавивки витков,На фиг. 1 изображематурного элемента; нраль в форме конуса;спираль в форме непраэдра. Арматурный элемент содержит несколько установленных одна в другую пространственных спиралей 1 с круглой или мноГоугольной конфигурацией витков, поперечные размеры которых последовательно уменьшаются. Такие спирали могут иметь форму правильных или неправильных пространственных фигур, например конуса, пирамиды, тетраэдра и других. Смежные. между собой...

Номер патента: 844723

Опубликовано: 07.07.1981

Авторы: Адамович, Кац, Сно

МПК: E04C 5/06

Метки: арматурный, каркас

...стержневые элементынезамкнутого контура 3,Этот арматурный каркас не обеспеивает достаточной степени армироваия ядра железобетонных изделий, чтонижает их несущую способность. Цель и я,щую спосо лелий.Для этого в арматурном каркасе, содержащем продольную и поперечную арматуры и прикрепленные к поперечной арматуре криволинейные стержневы элементы незамкнутого контура, эти элементы выполнены в виде плоских спиралей и снабжены соединительными стержнями, расположенными под углом к поперечной арматуре.На чертеже изображен арматурный каркас, вид сверху. Арматурный каркас содержит продольную арматуру 1 в виде стержней, прядей или канатов, поперечную арматуру 2 в виде хомутов или спиралей, прикрепленные к поперечной арматуре 2...

Номер патента: 842147

Опубликовано: 30.06.1981

Авторы: Матвеев, Сно

МПК: E04B 1/02

Метки: здание, многоэтажное

...трапецевид него 7 очертаний с продольными пустотами 3.Конструкция предлагаемого здания позволяет упростить монтажные работы ао проводке коммуникаций и отказать О ся от необходимости устройства монолитной подготовки под полы и тем самым снизить затраты материалов и трудозатраты на возведение здания, а также снизить расчетные нагрузки на 25 здание и его вес. г1. Многоэтажное здание, включающее стеновые панели и опертые на них с зазором между собой панели перек- рытий с пустотами, о т л и ч а ющ е е с я темчто, с целью упрощения монтажных работ по прокладке коммуникаций и снижения материало- емкости, стеновые панели смещены в шахматном порядке с опиранием каждой из них на край одной из панелей перекрытия.2. Здание по п. 1, о т л и ч а ющ е...

Номер патента: 838022

Опубликовано: 15.06.1981

Авторы: Проценко, Сно

МПК: E04B 1/38

Метки: вертикальных, игоризонтальных, соединение, строительных, стыковое, элементов

...стыкового соединения применяютпетли 1 А -образного очертания, заделанные в бетоне строительных элементов 2 и 3, расположенные вдольэтих элементов, Каждые две петли 1образуют замкнутый контур 4(фиг.1 и2), в который устанавливают соединительный стержень 5 или другое крепежное приспособление. Угол а(. междуветвями петельможет изменяться в широких пределах, напРимеР в диапазоне 45 - 90 о. Петли 1 могут быть выполнены (фиг,1) выступающими 6 над поверхностью элемента 2, примыкающей к шву 7, при этом петли другого элемента 3 выполнены утопленными 8 в пазу, Обе петлистроительных элементов 2 и 3 могут быть выполнены (фиг. 2) частично выступающими над стыковыми поверхностями"элементов 2 и 3 по шву и частично утопленными в пазах 9.45...

Номер патента: 802030

Опубликовано: 07.02.1981

Авторы: Аронов, Сно

МПК: B28B 7/38

Метки: бетонных, железо-бетонных, конструкций, элементов

...изделий 21, Обработку Формы производят раствором соляной кислоты.Использование химических реагентов для очистки форм в известных способах не исключает необходимости В. Е. Сно и А. Я. Аронов802030 Формула изобретения Составитель В, ЛебедеваРедактор И. Квачадзе ТехредЛ.Пекар Корректор О, Билак Заказ 10476/15 Тираж 640 Подписное ВНИИПИ Государственного комитета СССР по делам изобретений и открытий 113035 Москва, Ж, Раушская наб д. 4/5Филиал ППП "Патент", г. Ужгород, ул. Прое;.ная, 4 навливают алюминиевый прокладнойслой. Такой же слой может устанав -ливаться на внутренних формующихповерхностях инвентарных щитов опалубки, применяемой при возведении монолитных бетонных и железобетонныхконструкций непосредственно на строительной...

Номер патента: 751928

Опубликовано: 30.07.1980

Автор: Сно

МПК: E04B 1/18

Метки: здания, многоэтажного, монтажа, сборного

...флунтуаций. Однако осредненпый суммарный наклон будет уменьшаться (Н, - Н) Н., Прц этом отклонения а, ч а низа, верха со и с, наклоны Н ц Н, эксцент;.псцтеты ео и е должны быть в пределах поля допуска на каждый пз контролируемых размеров. В такой же последовательности осущсствля тся монтаж всртпкального элемента 5 з другой главной, напри мер, взаимно псрпендикулярной плоскости.Роль базисного устоя 3 мокет выполнять группа ранее смонтированных вертикальных элементов, взапмно закрепленных прп помощи постоянных плп временных 25 сгязси. В этом случае значение наклона Но,относительно,которого определяют положение оси В, принимают равным алгебраической сумме наклонов всех ранее смонтиропаппах вертикальных элементов. В этом З 0 слчас...

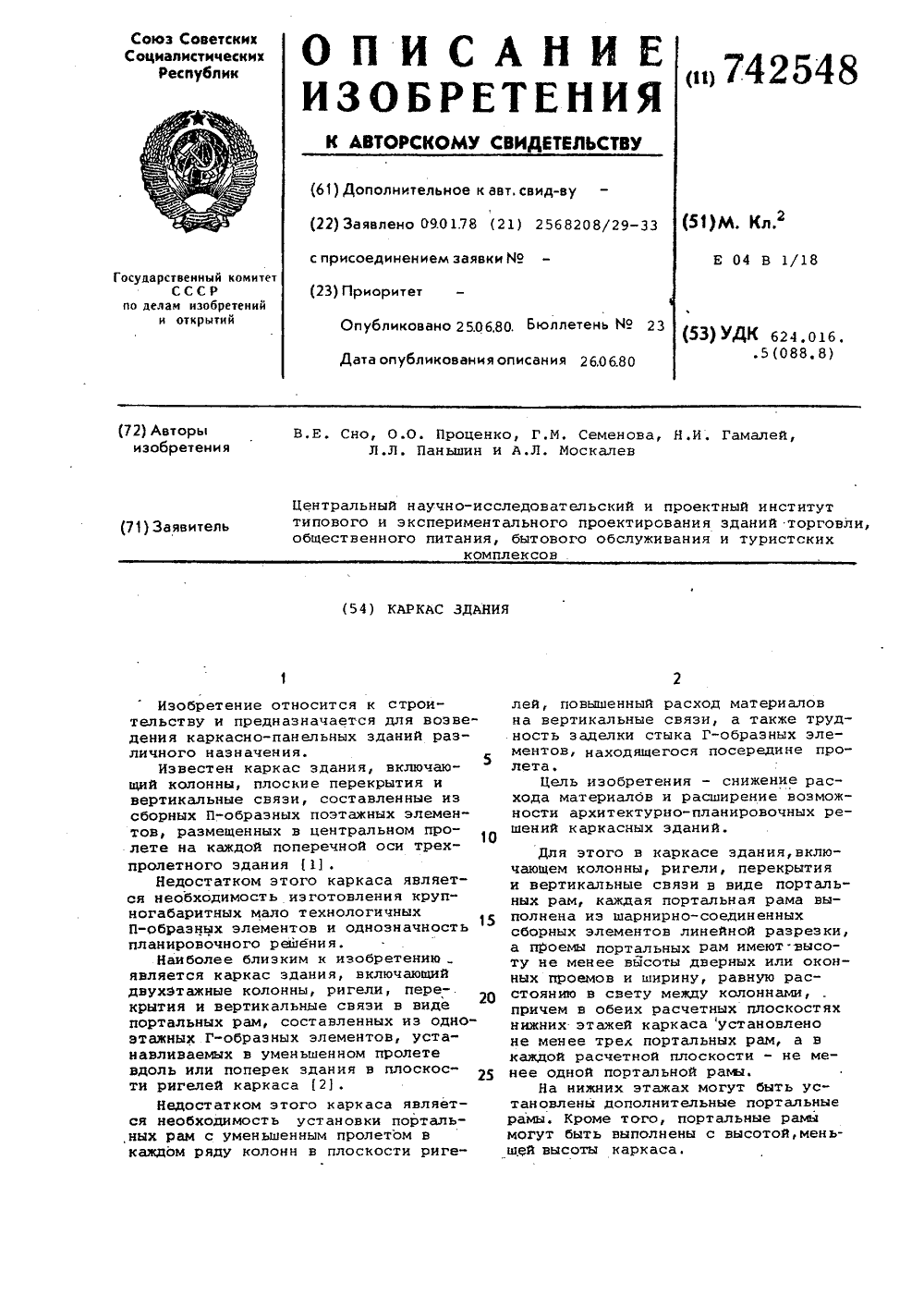

Номер патента: 742548

Опубликовано: 25.06.1980

Авторы: Гамалей, Москалев, Паншин, Проценко, Семенова, Сно

МПК: E04B 1/18

Метки: здания, каркас

...и ширину, равную расстоянию в свету между колони а ми 1Портальные рамы выполняют в обычных пролетах вдоль и поперек каркаса здания, они не требуют специальных архитектурно-планировочных решений с уменьшеннымипролетами. Цверные 6 и оконные проемы в портальной раме могут быть размещены в люббм месте ь плане в пределах габаритов проема 5 портальной рамы.При закреплении горизонтальных элементов 3 к колоннам 1 при помощи шарнирных соединений 7 и 8 защемление колонн рамы обеспечивается за счет увеличения плеча внутренней пары 2Образованные из колонн 1 и гори - зонтальных элементов 3 линейной разрезки портальные рамы обладают большой жесткостью за счет увеличения плеча 2 и могут воспринимать значительные усилия при больших размерах проемов 5,...

Номер патента: 734361

Опубликовано: 15.05.1980

Автор: Сно

МПК: E04C 5/06

Метки: арматурный, каркас

...10 закрепляют к торцовой поперечной арматуре 16с возможностью расправления секций внаправлении стрелки 17 и натягиваниясвязей .10 на торцовые упоры 18, которые закреплены или на продольнойарматуре 2, или на закладных деталях,зафиксированных в форме 5, или на са -мой форме 5.Продольные гибкие связи 10 могутбыть выполнены из элементов типа плоских лент, тросиков и проволоки, приэтом петли 11, охватывающие стержнипоперечного армирования 3, образованыместными выгибами 19 гибких продольных связей и накладными фиксирующимидеталями в виде защелок, скоб, зажимови скруток 20. У продольных гибкихсвязей, выполненных из элементов типаплоских металлических лент и проволоки,петли могут быть образованы точечной сваркой 21 скобообразных накладок 22. Для...

Номер патента: 711260

Опубликовано: 25.01.1980

Автор: Сно

МПК: E04G 21/26

Метки: зданий, каркасно-панельных, колоннами, кондуктор, консольный, монтажа

...при этом стопор 6смонтирован под установочным захватом 3.Кондуктор монтируют краном на вывереннуюмногоэтажную колонну 7, закрепленную, какминимум, двумя перекрытиями 8 и закрепляют в консольное положение при помощи по движных упоров 5 установочного захвата 3и стопора 6. Чем больше расстояние междузахватами 3 и 6 по высоте, тем меныпе поперечные усилия возникают в колонне 7 от консольного закрепления кондуктора.На противоположном конце несущей рамынри помощи фиксирующего захвата 4 устанавливают монтируемую многоэтажную колонну9. Колонну 9 временно закрепляют и приводят.в проектное положение, используя передвижавю упоры 5.Монтажники работают на рабочем настиле 10и имеют удобный доступ для работы к монтируемой колонне 9, рабочий настил...

Номер патента: 655792

Опубликовано: 05.04.1979

Автор: Сно

МПК: E04B 1/35

Метки: здания, каркасно-панельного, многоэтажного, монтажа

...нения при монтаже вертикальной ячейки, а также фрагмент плана при направлеции мон.тажа ячеек вдоль ригелей 12 представлен на фиг. 4. Базисная ячейка 1 здесь показана в виде жестко связанной ячейки здашгя из четырех мнсгоэтакнь х вертикальных элементов, перекрытий и раскосно-подкосцой системы. К многоэтажным вертикальным строительным элементам с внешней или внутренней стороны прикреплены при помощи 060 ймь с з(жимными захватами 6 два монтажных связи-мостика 5., удерживающие многоэтакць(е вертикальные строительные элементь 3 в проектном положении. Смещенные от оси многоэтажных вертикальных элементов связи-мостики 5 обеспечивают удобный подход к многоэтажным вертикальным строительным элементам 3 и обоймам с зажимными захватами 6, не...

Номер патента: 628269

Опубликовано: 15.10.1978

Автор: Сно

МПК: E04G 21/26

Метки: монтажа

...наней дополнительным установочным захва.том 4. Все захваты выполнены с подвижными упорами 5 и смонтированы на раме1 с одной стороны (фиг. 2).ФфРаму 1 монтируют на двух выверенныхи окончательно закрепленных многоэтажных вертикальных, строительных элементах 6 с помощью подвижных упоров 5 ус.тановочных захватов 3 и 4. 40На противоположном конце рамы 1при помощи фккскрующего захвата 2 устанавливают, временно закрепляют, фиксируют к приводят в проектное положение монтируемый многоэтажный вертикальфный строительный элемент 7,При закреплении установочных 3 и 4и фиксирующего 2 захватов выдвигаютстопоры 8 в нижней частя рамы 1,При установке рамы 1 краном сверлуна концевую часть 9 многоэтажных вертикальных строительных элементов 6,...

Номер патента: 606971

Опубликовано: 15.05.1978

Автор: Сно

МПК: E04B 7/14

Метки: возведения, покрытия, пространственного

...в проектном положениивертикальными и горизонтальнымн связямн, апосле затвердения замоноличнваемых зазоровмежду плитами связи демонтируют.На фиг. 1 дана схема разреза шатровогопокрытия; на фиг. 2 - общий вид полутентового покрытия,При аозведеши шатрового покрытии наплоскости 3 выполнянгг плиты покрытия с за.зором одна относительно другой и соединением их арматурными элементами, пропуппн.Формула изобретения ватель Н. ПавловаО. Луговая Корректор 820 Подписное СосТехр ира едактор Л. Батановакаэ 255623 атрушев комитета Совета Ми бретеннй и открыта 35, Раушская наб., г. Ужгород, ул. П НИИП стров ССС ударственногопо делам нэМосква, ЖПП Патент 4/5 13 О 3 оектиая,3ными сквозь плиты и заделанными в жесткий контур. Плитц могут быть сборнцми или...
