Сигнализатор уровня электропроводных жидкостей

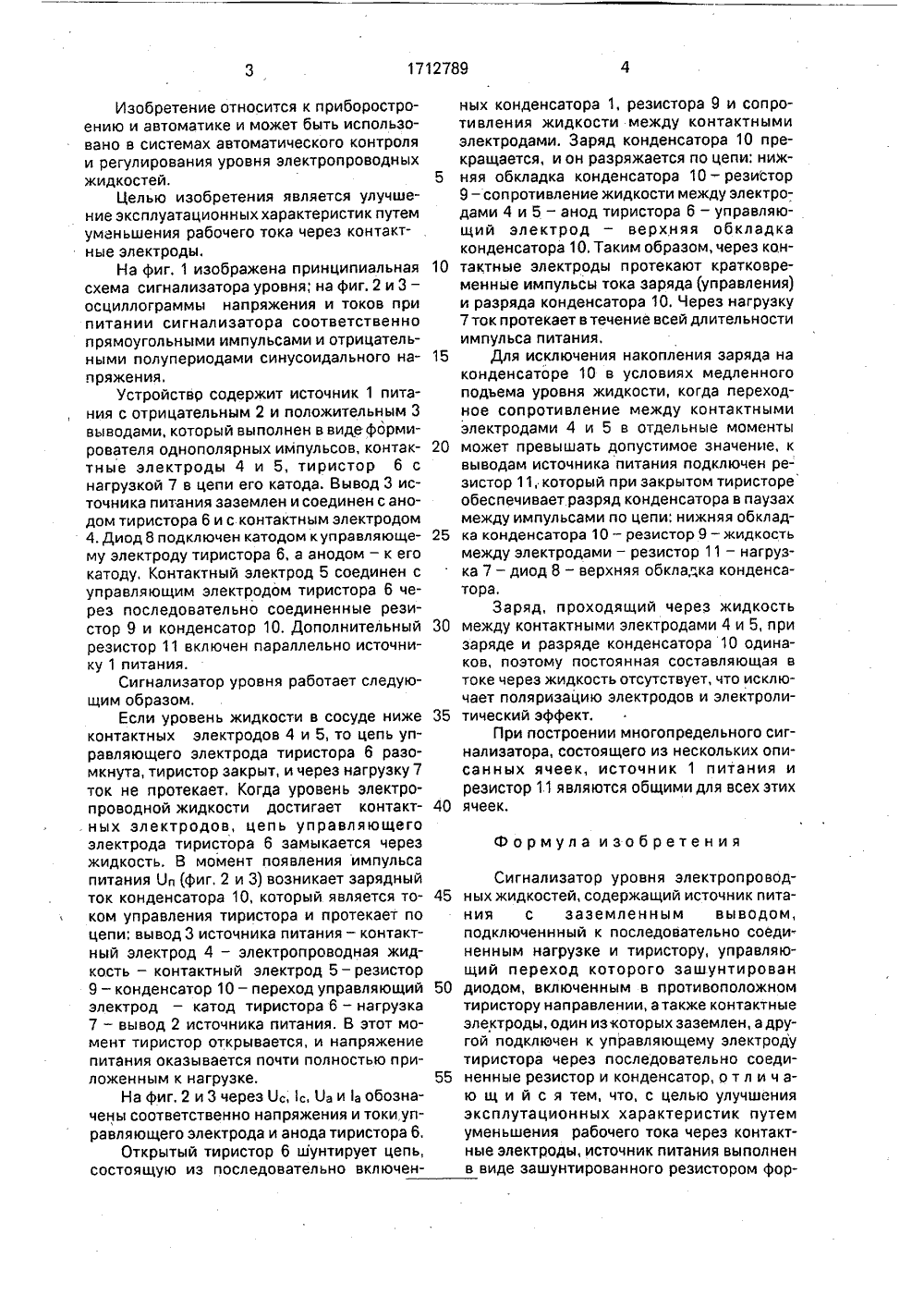

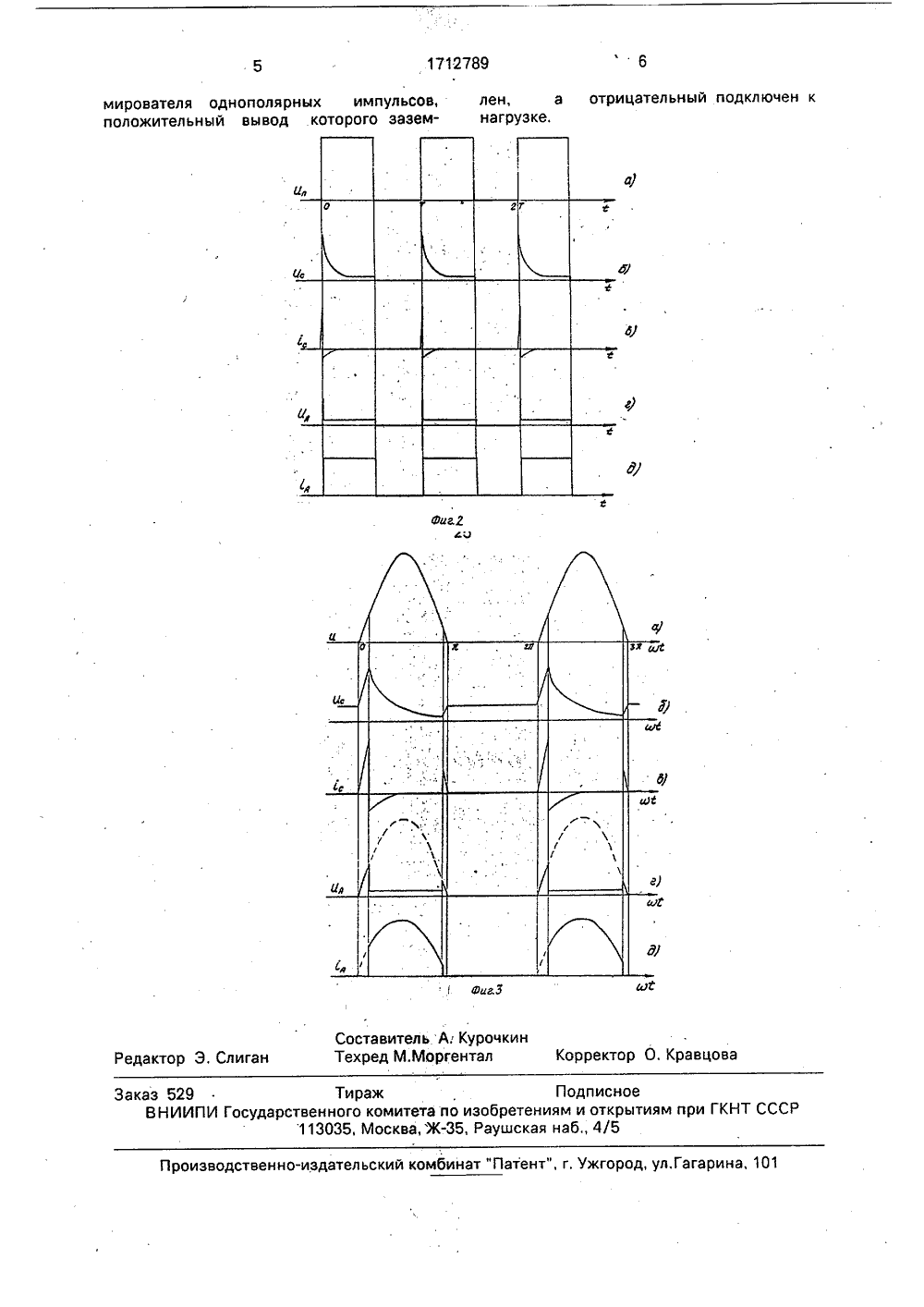

(71) Ростовское отделение Всесоюзного государственного научно-исследовательскогои проектно-изыскательского института(56) Авторское свидетельство СССРМ 1448210, кл. 0 01 Е 23/24, 1985.(54) СИГНАЛИЗАТОР УРОВНЯ ЭЛЕКТРОПРОВОДНЫХ ЖИДКОСТЕЙ 2 ф 7) Изобретениеотносится к приборостроению и автоматике и может быть использовано в системах автоматического контроля и регулирования уровня электропроводных жидкостей. Устройство позволяет значительно снизить эффективные значения тока и мощности в цепи контактных электродов (КЭ) 4 и 5, что повышает искробезоПасность сигнализатора. Источник 1 питания выполнен в виде формирователя однополярных импульсов, Если уровень жидкости в сосуде ниже КЭ 4 и 5, то цепь управляющего электрода тиристора 6 разомкнута, тиристор закрыт и через нагрузку 7 ток не протекает. Когда уровень жидкости в сосуде достигнет КЭ, цепь между ними замыкается через жидкость и на нагрузку 7 подается напряжение. З 3 ил,45 50 55 Изобретение относится к приборостроению и автоматике и может быть использовано в системах автоматического контроля и регулирования уровня электропроводных жидкостей.Целью изобретения является улучшение эксплуатационных характеристик путем уменьшения рабочего тока через контактные электроды.На фиг. 1 изображена принципиальная схема сигнализатора уровня; на фиг. 2 и 3 - осциллограммы напряжения и токов при питании сигнализатора соответственно прямоугольными импульсами и отрицательными полупериодами синусоидального напряжения.Устройствр содержит источник 1 питания с отрицательным 2 и положительным 3 выводами, который выполнен в виде формирователя однополярных импульсов, контактные электроды 4 и 5, тиристор 6 с нагрузкой 7 в цепи его катода. Вывод 3 источника питания заземлен и соединен с анодом тиристора 6 и с контактным электродом 4. Диод 8 подключен катодом куправляющему электроду тиристора 6, а анодом - к его катоду, Контактный электрод 5 соединен с управляющим электродом тиристора 6 через последовательно соединенные резистор 9 и конденсатор 10, Дополнительный резистор 11 включен параллельно источнику 1 питания.Сигнализатор уровня работает следующим образом.Если уровень жидкости в сосуде ниже контактных электродов 4 и 5, то цепь управляющего электрода тиристора 6 разомкнута, тиристор закрыт, и через нагрузку 7 ток не протекает. Когда уровень электро- проводной жидкости достигает контакт. ных электродов, цепь управляющего электрода тиристора 6 замыкается через жидкость, В момент появления импульса питания Оп (фиг, 2 и 3) возникает зарядный ток конденсатора 10, который является током управления тиристора и протекает по цепи: вывод 3 источника питания - контактный электрод 4 - электропроводная жидкость - контактный электрод 5 - резистор 9 - конденсатор 10 - переход управляющий электрод - катод тиристора 6 - нагрузка 7 - вывод 2 источника питания. В этот момент тиристор открывается, и напряжение питания оказывается почти полностью приложенным к нагрузке.На фиг, 2 и 3 через Ос, с, Оа и 1 а обозначены соответственно напряжения и токи управляющего электрода и анода тиристора 6,Открытый тиристор 6 шунтирует цепь, состоящую из последовательно включен 10 15 20 25 30 35 40 ных конденсатора 1, резистора 9 и сопротивления жидкости между контактными электродами. Заряд конденсатора 10 прекращается, и он разряжается по цепи: нижняя обкладка конденсатора 10 - резистор 9 - сопротивление жидкости между электродами 4 и 5 - анод тиристора 6 - управляющий электрод - верхняя обкладка конденсатора 10. Таким образом, через контактные электроды протекают кратковременные импульсы тока заряда (управления) и разряда конденсатора 10. Через нагрузку 7 ток протекает в течение всей длительности импульса питания.Для исключения накопления заряда на конденсаторе 10 в условиях медленного подъема уровня жидкости, когда переходное сопротивление между контактными электродами 4 и 5 в отдельные моменты может превышать допустимое значение, к выводам источника питания подключен резистор 11, который при закрытом тиристоре обеспечивает разряд конденсатора в паузах между импульсами по цепи: нижняя обкладка конденсатора 10 - резистор 9 - жидкость между электродами - резистор 11 - нагрузка 7 - диод 8 - верхняя обкладка конденсатора,Заряд, проходящий через жидкость между контактными электродами 4 и 5, при заряде и разряде конденсатора 10 одинаков, поэтому постоянная составляющая в токе через жидкость отсутствует, что исключает поляризацию электродов и электролитический эффект.При построении многопредельного сигнализатора, состоящего из нескольких описанных ячеек, источник 1 питания и резистор 11 являются общими для всех этих ячеек,Формула изобретения Сигнализатор уровня электропроводных жидкостей, содержащий источник питания с заземленным выводом, подключеннный к последовательно соединенным нагрузке и тиристору, управляющий переход которого зашунтирован диодом, включенным в противоположном тиристору направлении, а также контактные электроды, один из которых заземлен, а другой подключен к управляющему электроду тиристора через последовательно соединенные резистор и конденсатор, о т л и ч аю щ и й с я тем, что, с целью улучшения эксплутационных характеристик путем уменьшения рабочего тока через контактные электроды, источник питания выполнен в виде зашунтированного резистором фор1712789 лен, а отрицательный подключен кнагрузке. мирователя однополя рных импульсов, положительный вывод которого зазема) Фи Составитель А, Курочкин едактор Э, Слиган Техред М.Моргентал Корректор О, КравцоваТираж Государственного комитета по изоб 113035, Москва, Ж, РауПодписноетениям и открытиям при ГКНТ СССкая наб 4/5
