Сигнализатор уровня сыпучих материалов

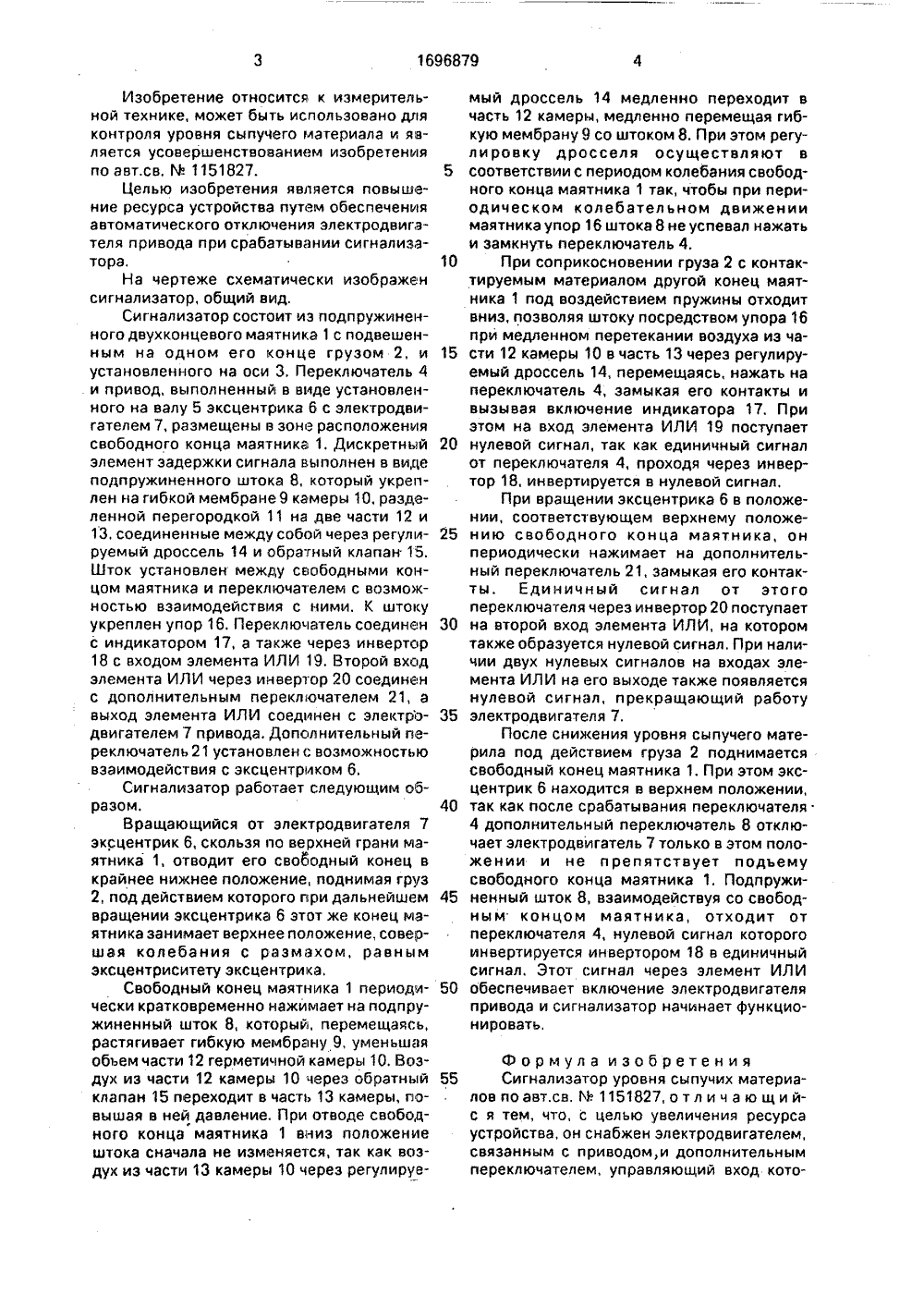

/О ГОСУДАРСТВЕННЫЙ КОМИТЕТПО ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯМПРИ ГКНТ СССР САНИЕ БРЕТЕН К АВТОРСКОМУ СВИ ЬС ЬЬ 45ный научно-исследопо керамзиту детельство СССР 1 Е 23/00, 1983. ТОР УРОВНЯ СЫПУЧИ(57) Изобретениеной технике и явл тносится к измеритель- ется дополнительным к авт.св, М 1151827. Цель изобретения - повышение ресурса. Электродвигатель отключается при срабатывании переключателя 4 сигнализатора и одновременном достижении свободным концом маятника верхнего положения и, следовательно, срабатывании переключателя 21. Включение же переключателя 4 происходит при уменьшении амплитуды колебаний маятника во время контакта груза 2 с сыпучим материалом благодаря дискретному элементу задержки. Уменьшение уровня приводит к выключению переключателя 4 и возобновлению работы сигнализатора. 1 илИзобретение относится к измерительной технике, может быть использовано для контроля уровня сыпучего материала и является усовершенствованием изобретения по авт,св. М 1151827.Целью изобретения является повышение ресурса устройства путем обеспечения автоматического отключения электродвигателя привода при срабатывании сигнализатора,На чертеже схематически изображен сигнализатор, общий вид.Сигнализатор состоит иэ подпружиненного двухконцевого маятника 1 с подвешенным на одном его конце грузом 2, и установленного на оси 3. Переключатель 4 и привод, выполненный в виде установленного на валу 5 эксцентрика б с электродвигателем 7, размещены в зоне расположения свободного конца маятника 1. Дискретный элемент задержки сигнала аыполнен в виде подпружиненного штока 8, который укреплен на гибкой мембране 9 казимеры 10, разделенной перегородкой 11 на две части 12 и 13, соединенные между собой через регулируемый дроссель 14 и обратный клапан 15, Шток установлен между свободными концом маятника и переключателем с возмокностью взаимодействия с ними. К штоку укреплен упор 16. Переключатель соединен с индикатором 17, а также через инвертор 18 с входом элемента ИЛИ 19. Второй вход элемента ИЛИ через инвертор 20 соединен с дополнительным переключателем 21, а выход элемента ИЛИ соединен с электродвигателем 7 привода. Дополнительный переключатель 21 установлен с возможностью взаимодействия с эксцентриком б.Сигнализатор работает следующим образом.Вращающийся от электродвигателя 7 эксцентрик 6, скользя по верхней грани маятника 1, отводит его свободный конец в крайнее нижнее положение, поднимая груз 2, под действием которого при дальнейшем вращении эксцентрика б этот же конец маятника занимает верхнее положение, совершая колебания с размахом, равным эксцентриситету эксцентрика.Свободный конец маятника 1 периодически кратковременно нажимает на подпружиненный шток 8, который, перемещаясь, растягивает гибкую мембрану 9, уменьшая объем части 12 герметичной камеры 10, Воздух из части 12 камеры 10 через обратный клапан 15 переходит в часть 13 камеры, повышая в ней давление. При отводе свободного конца маятника 1 вниз положение штока сначала не изменяется, так как воздух из части 13 камеры 10 через регулируе 5 10 15 20 30 35 40 45 50 мый дроссель 14 медленно переходит в часть 12 камеры, медленно перемещая гибкую мембрану 9 со штоком 8. При этом регулировку дросселя осуществляют в соответствии с периодом колебания свободного конца маятника 1 так, чтобы при периодическом колебательном движении маятника упор 16 штока 8 не успевал нажать и замкнуть переключатель 4,При соприкосновении груза 2 с контактируемым материалом другой конец маятника 1 под воздействием пружины отходит вниз, позволяя штоку посредством упора 16 при медленном перетекании воздуха из части 12 камеры 10 в часть 13 через регулируемый дроссель 14, перемещаясь, нажать на переключатель 4, замыкая его контакты и вызывая включение индикатора 17. При этом на вход элемента ИЛИ 19 поступает нулевой сигнал, так как единичный сигнал от переключателя 4, проходя через инвертор 18, инвертируется в нулевой сигнал,При вращении эксцентрика 6 в положении, соответствующем верхнему положению свободного конца маятника, он периодически нажимает на дополнительный переключатель 21, замыкая его контакты. Единичный сигнал от этого переключателя через инвертор 20 поступает на второй вход элемента ИЛИ, на котором также образуется нулевой сигнал, При наличии двух нулевых сигналов на входах элемента ИЛИ на его выходе также появляется нулевой сигнал, прекращающий работу электродвигателя 7,После снижения уровня сыпучего материла под действием груза 2 поднимается свободный конец маятника 1. При этом эксцентрик 6 находится в верхнем положении, так как после срабатывания переключателя 4 дополнительный переключатель 8 отключает электродвигатель 7 только в этом положении и не и репятствует подъему свободного конца маятника 1. Подпружиненный шток 8, взаимодействуя со свободным концом маятника, отходит от переключателя 4, нулевой сигнал которого инвертируется инвертором 18 в единичный сигнал. Этот сигнал через элемент ИЛИ обеспечивает включение электродвигателя привода и сигнализатор начинает функционировать,Формула изобретения Сигнализатор уровня сыпучих материалов по авт.св. ЛЕ 1151827, о т л и ч а ю щ и йс я тем, что, с целью увеличения ресурса устройства, он снабжен электродвигателем, связанным с приводом,и дополнительным переключателем, управляющий вход кото1696879 Составитель А.ХасяновРедактор А,Мотыль Техред М,Моргентал Корректор Н,Ревская Заказ 4297 Тираж Подписное ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР 113035, Москва, Ж, Раушская наб., 4/5 Производственно-издательский комбинат "Патент", г. Ужгород, ул.Гагарина, 101 рого связан с приводом, и двувходовой схемой ИЛИ с двумя инверторами, через которые ее входы соединены с выходами переключателей, а ее выход - с электродвигателем.
