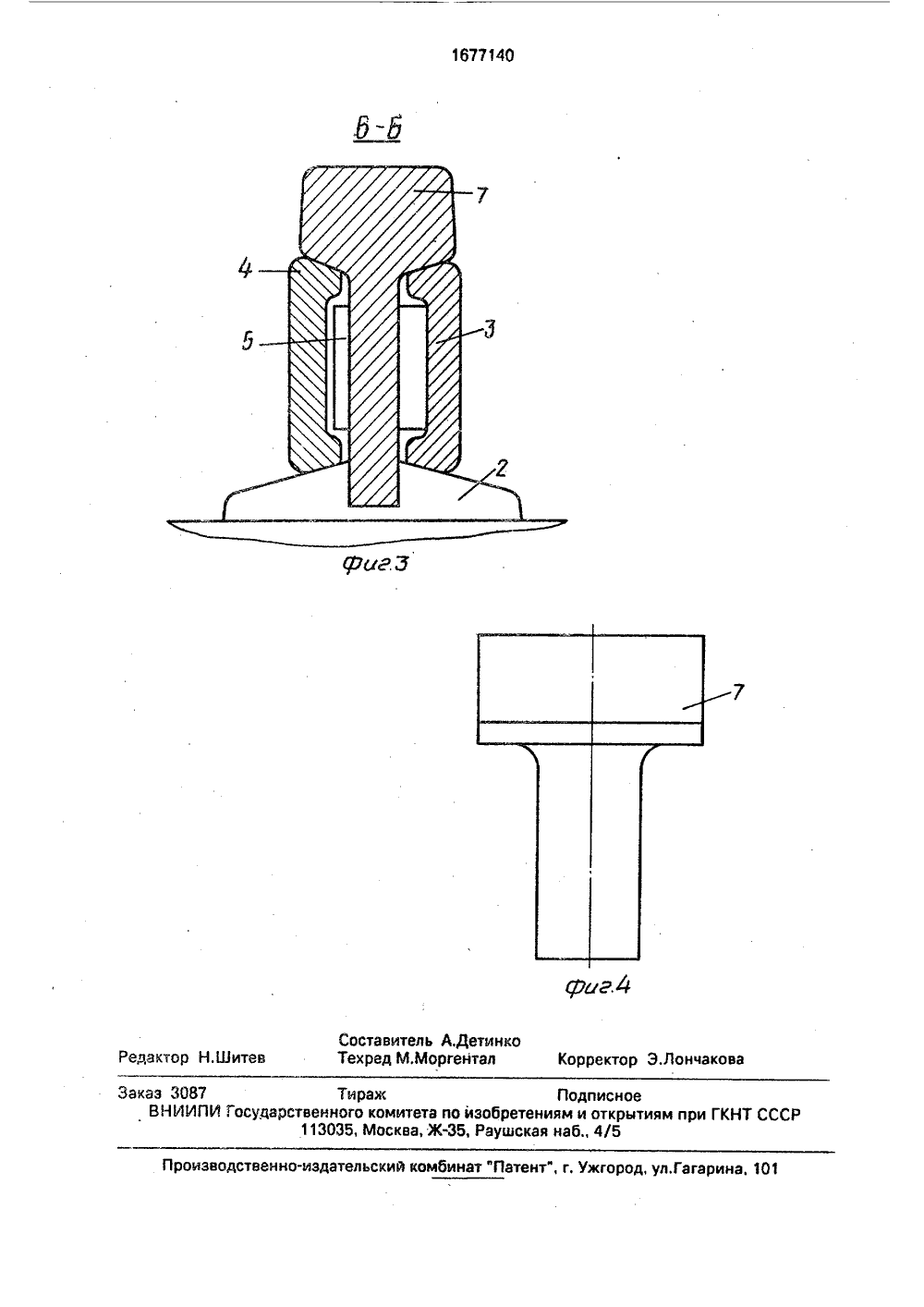

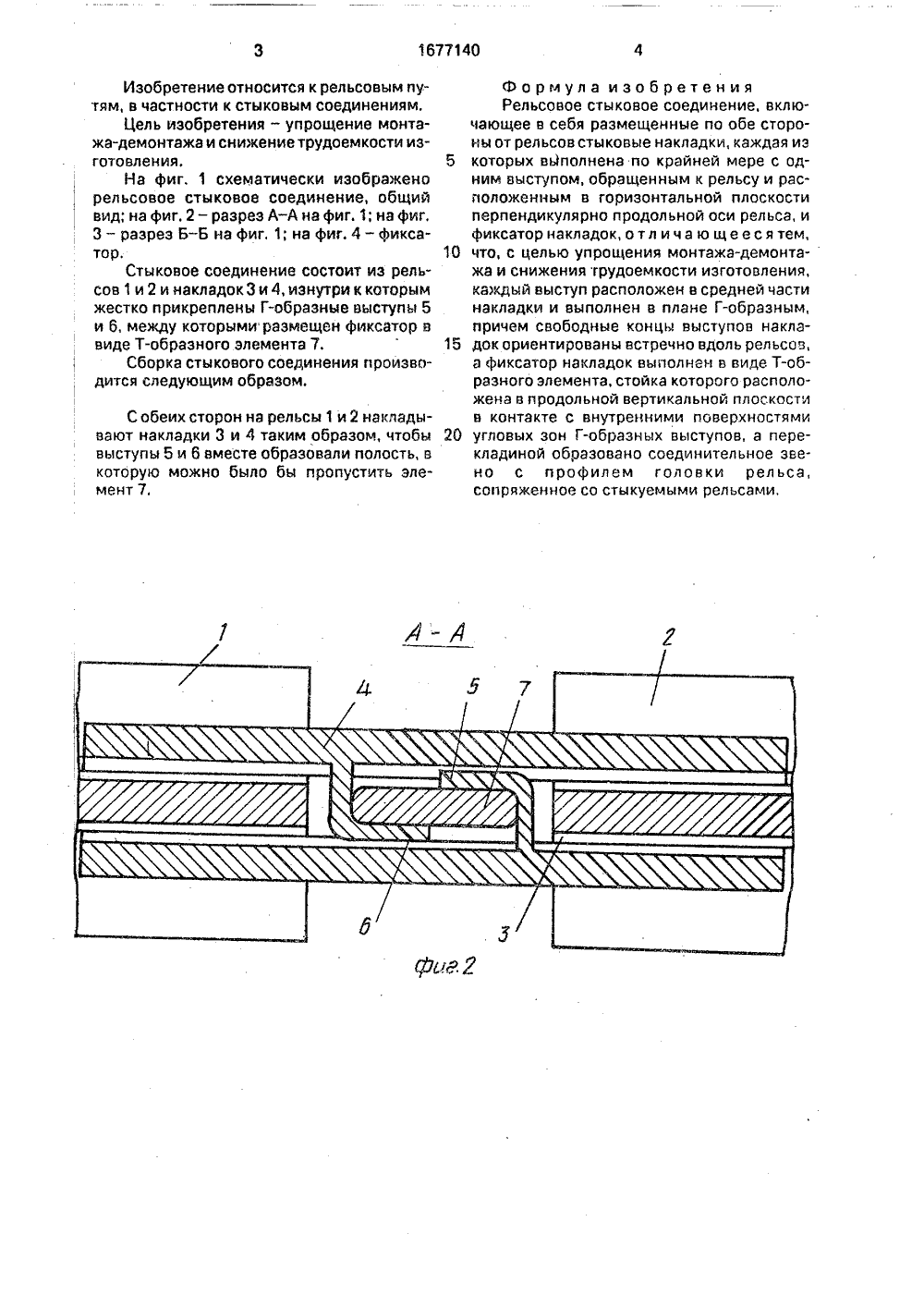

Рельсовое стыковое соединение

Номер патента: 364770

Опубликовано: 01.01.1973

Авторы: Корд, Ограничивает, Однако, Особенности, Происходит, Соединение, Соединенных, Создающими, Увеличени, Увеличение, Улучшени, Целью, Что

МПК: F16B 5/06

Метки: 298768, авт, виде, выемками, выполненных, давлением, заполненной, известно, ка5, краев, листов, листов1по, меры, основному, охвата, помощи, с.в, соединение, фигурной, эластичных, элементов

...авт. св.298768 известно соединение листов при помощи эластичных элементов, выполненных в виде фигурной камеры, с выемками для охвата краев листов, заполненной под давлением газом, жидким или отвердевающим составом.Однако в известном соединении при заполнении камеры, в особенности вязкими наполнителями, происходит ее продольное удлинение и увеличение поперечного сечения, что усложняет подбор длины соединителя, ухудшает товарный вид соединения из-за местных вопучиваний камеры и ограничивает степень жесткости соединения.С целью устранения указанных недостатков фигурная камера армирована кордом,На чертеже показано предлагаемое соединение. Соединение состоит из листов 1 и 2, соединенных армированной кордом 3 камерой 4, имеющей полости б,...

Номер патента: 1765556

Опубликовано: 30.09.1992

Авторы: Гавриш, Зислин, Мищик, Онищенко, Потапов, Чернявский, Чумаченко

МПК: E04G 21/12, F16B 7/00

Метки: длинномерных, концевых, соединения, узел, цилиндрических, частей, элементов

...частей соединяемых элементов 4 и 5, фиксирующий распорный эле.лент 6, установленный в соосных отверстиях 2 перпендикулярно и симметрично относительно продольной оси соединения.Узел соединения концевых частей длин- номерных цилиндрических элементов выполняется следующим образом, В обойму 1 с вкладышами 3 вставляют концы соединяемых цилиндрических элементов 4 и 5. В соосные отверстия 2 между вкладышами 3 вставляют фиксирующий распорный элемент 6 и запрессовывают (забивают), Самотормозящиеся плоскости фиксирующего распорного элемента 6 через вкладыши 3 давят на концезые части соединяемых длин- номерных цилиндрических элементов 4 и 5, изгибая их и вдавливая в контактные поверхности обоймы и вкладышей.Вследствие изгиба стержней и вдавливания...

Номер патента: 779685

Опубликовано: 15.11.1980

Автор: Богорад

МПК: F16G 11/04

Метки: другим, каната, конца, соединения, узел, элементом

...со стороны конца 2 каната, немного растягивает витки спирального стержня 4, дополнительно деформируя слои крученого волокна сердечника 6, которые оказываются зажатымимежду вкладышем и спиральным стержнем,чем и обеспечивается надежное соединениеволокон сердечника с тягой, т.е. с вкладышем и спиральным стержнем 4,Для обеспечения простоты и удобствамонтажа соединения необходима чистаяторцовая поверхность конца запасовываемого каната после резки, что достигается использованием дисковых пнл тренияили абразивных кругов. В крайнем случае допускается применение газовогорезака без заплавления сечения каната(сердечник должен быть открыт). 3 779Поставленная цель достигается тем,что узел соединения снабжен вкладьпнем,расположенным по оси каната, а...

Номер патента: 1688551

Опубликовано: 27.02.2005

Авторы: Долгов, Смирнов

МПК: B64C 13/50

Метки: вала, датчика, исполнительного, механизма, поворотным, соединения, элементом

Устройство для соединения вала датчика с поворотным элементом исполнительного механизма, содержащее закрепленный на кронштейне датчик, выходной вал которого шарнирно соединен с вилкой, в пазу которой с возможностью перемещения установлен болт, соединяющий вилку через промежуточный элемент с поворотным элементом исполнительного механизма, отличающееся тем, что, с целью повышения удобства обслуживания и регулировки, промежуточный элемент выполнен в виде поворотного пальца, установленного в опоре, соосно с выходным валом датчика.

Номер патента: 1705454

Опубликовано: 15.01.1992

Автор: Касылкасов

МПК: E01B 11/32

Метки: рельсовое, соединение, стыковое

...3 и 4, на которые надет соединительный элемент 5 П-образной формы, верхняя часть которогс аналогична 15 головке рельса, Концы рельсов 1 и 2 срезаны под прямым углом,Сборка стыкового соединения производится следующим образом.Рельс 1 с жестко прикрепленной к нему 20 накладкой 3 и рельс 2 с жестко прикрепленной к нему накладкой 4 устанавливаются один против другого торцовыми частями таким образом, чтобы свободный конец накладки 3 вошел в промежуток между 25 головкой и подошвой рельса 2, а свободный конец накладки 4 вошел в промежуток между головкой и подошвой рельса 1, после чего4-,4 на накладки 3 и 4 надевается соединительный элемент 5, который устанавливается между торцовыми частями рельсов 1 и 2. Разборка производится в обратном...
