Самоуплотняющийся сальник и способ регулирования его плотности

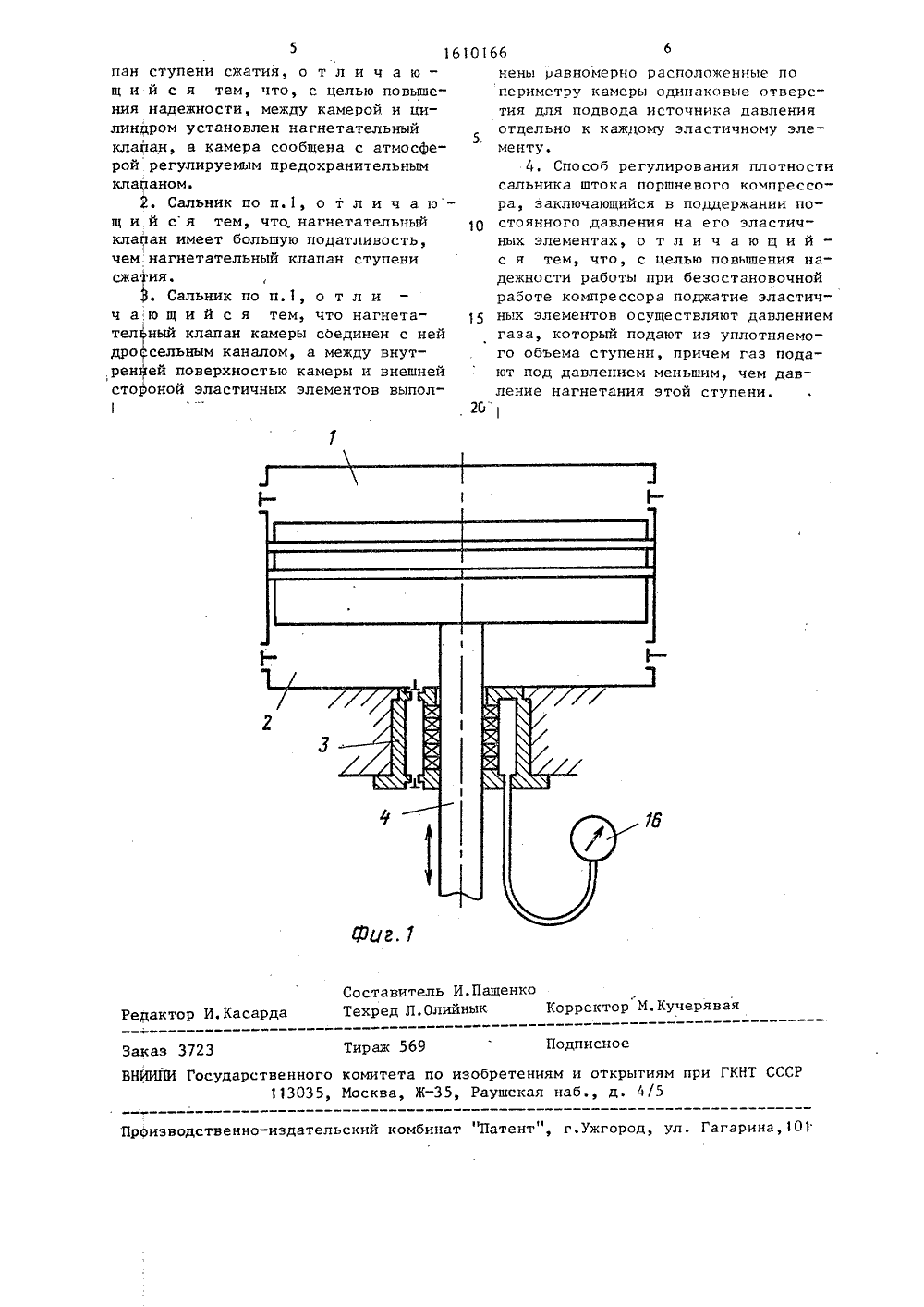

СОЮЗ СОВЕТСКИХСОЦИАЛИСТ ИЧЕСНИХРЕСПУБЛИК 80161016 А 51)5 Е 16 ОСУДАРСТВЕННЫЙ НОМИТЕТО И;ОБРЕТЕНИЯМ И ОТКРЫТИЯМРИ ГНКТ СССР АВТОРСКОМУ СВИ ЛЬСТВУ 4-29; 4300557/24-2 элементы помещены в камере, соединенной с уплотняемым объемом цилиндра.Между камерой и цилиндром установлен нагнетательный клапан (К) 6, Камера 15 сообщена с атмосферой регулируемым предохранительным К 19, К 6 имеетбольшую податливость, чем нагнетательный К ступени сжатия. К 6 соединен скамерой дроссельным каналом 8. Междувнутренней поверхностью камеры ивнешней стороной эластичных элементов выполнены расположенные по периметру одинаковые отверстия 14 для подвода источника давления отдельно ккаждому элементу. Поджатие элементовосуществляют давлением газа, к-рыйподают из уплотняемого объема ступе- фни, Газ подают под давлением меньшим,чем давление нагнетания этой ступени.2 с.и 2 з.п.ф-лы, 2 ил.ф(56) Гидпрессорс. 105. Л.М. Монтаж М.; Машиност ршневых ко ние, 1968,ОТНЯ 10 ШИИСЯ САЛ 1 НИК И СПО ВАНИЯ ЕГО ПЛОТНОСТИ ение м.б, использовано я герметичности рабочих здушных компрессоров и.ГЦель изобретения - повыости работы самоуплотняника штока. Эластичные(54) САМОУПЛ СОБ РЕГУЛИР (57) Изобре для повышен цилиндров в детандеров.шеки надеж ющегося сал ОПИСАНИЕ ИЗОБРЕТЕНИЯ1610166 Изобретение относится к поршневыммашинам, а именно к воздушных поршневым компрессорам и детандерам, икасается повышения герметичности ихрабочих цилиндров, средств регулирования и контроля их эксплуатационногосостояния,Цель изобретения - повышение надежности. 1 ОНа фиг.1 изображен сальник, общийвид:, на фиг.2 в . устройство, в котором реализуется способ, продольныйразрез.Устройство содержит вмонтированный 15в цилиндр компрессора 1 с нагнетательным клапаном ступени сжатия, междууплотняемым объемом 2 и коленчатымвалом (не показан) корпус сальникового уплотнения 3 с камерой, сквозь 20который совершает возвратно-поступательное движение шток 4. Со стороныуплотняемого объема цилиндра компрес-сора) расположена торцовая крышка 5, 7а вней между камерой и цилиндром размещен отсекатель давления - нагнета.тельный клапан 6, удерживаемый в закрытом состоянии пружиной 7, а за клапаном находится дроссельный канал 8.Между поверхностью штока 4 и центральным отверстием в крышке 5 имеетсязгзор 9. В камере последовательно устанавливаются эластичные элементы,разрезные уплотняющие манжеты 10 ипроставочные кольца 11-13. Проставоч- З 5ные кольца 12 и 13 выполнены с отверстиями 14, оси которых перпендикулярны продольной оси штока. Наружные цилиндрические поверхности деталей10-13 и внутренняя цилиндрическая йоверхность детали 3 образуют кольцевую камеру 15, к которой подключенманометр 16. Камера 15 со стороны картера (не показан) герметизируетсяманжетой 17, помещенной в крышке 18. 45В последней расположен также предо 4хранительный клапан 19, сообщающийкамеру с атмосферой, степень срабатывания которого определяется по показаниям манометра 16 и регулируетсявинтом 20. В конструкции сальникового уплотнения предусмотрены также герметизирующие прокладки, браслетные пружи" ны предварительного нажатия уплотняющих манжет, предсальниковые кольца для удаления пленки масла и крепежные элементы (на фиг, не показаны). Сальниковое уплотнение работает следующим образом.После запуска компрессора и при перемещении поршня в рабочем цилиндре в сторону коленчатого вала (на фиг. вниз) в уплотняемом объеме после закрытия впускного клапана повышается давление газа которое распространяется в зазоры поршневых колец (не показано) и в зазор между штоком 1 и крышкой 5. При этом первое со стороны поршня манжетное кольцо создает предварительное уплотнение штока и в дапьнейшем давление .газа в цилиндре оказывает воздействие на нагнетательный клапан компрессора и отсека- тель.Преодолевая сопротивление пружины 7, которое всегда меньше сопротивления пружины нагнетательного клапана ступени сжатия рабочего цилинДра, давление газа через дроссельный канал 8 распространяется в камеру 15 и через отверстия 14 создает равномерное обжимающее усилие на манжеты 1 О, а также на манжету 17. Уровень давления в камере 15 при этом регистрирует ся по показанию манометра 16 и регулируется в процессе эксплуатации без остановки компрессора с помощью предохранительного клапана 19.Уровень давления в камере 15 определяется давлением нагнетания компрессорного цилиндра и положением винта 20 предохранительного клапана 19. В каждом конкретном случае регулировка этого уровня должна проводиться отдельно.При движении поршня в сторону, противоположную коленчатому валу (на фиг. - вверх), давление в уплотняемом объеме начинаетпадать, отсека" тель разобщает камеру 15 от рабочего цилиндра компрессора, а давление в камере 15 и соответственно обжимающее усилие на манжетах сальника срхраняется, При этом, так как в камере 15 минимальные пульсации газа, то и укавания на стрелке манометра будут стабильны. Формула изобретения 1. Самоуплотняющийся сальник штокапоршневого компрессора, содержащийэластичные элементы, помещенные вкамере, соединенной с уплотняемымобъемом цилиндра, нагнетательный кла.Касарда аказ 3723 Тираж 569 ПодписноеНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ С113035, Москва, Ж, Раушская наб., д. 4/5 енно-издательский комбинат "Патент", г.ужгород, ул. Гагарина,10 ПрОизв 5 16пан ступени сжатия, о т л и ч а ю -щ и й с я тем, что, с целью повышения надежности, между камерой и цилиндром установлен нагнетательныйклапан, а камера сообщена с атмосферой регулируемым предохранительнымклапаном.2, Сальник по п.1, о т л и ч а ющ и й с я тем, что. нагнетательныйклапан имеет большую податливость,чем нагнетательный клапан ступенисжатия,Сальник по п.1, о т л ич а ю щ и й с я тем, что нагнетател ный клапан камеры соединен с нейдроссельным каналом, а между внут,ренней поверхностью камеры и внешнейстороной эластичных элементов выпол 1 нены равномерно расположенные попериметру камеры одинаковые отверстия для подвода источника давления 5.отдельно к каждому эластичному элементу.4, Способ регулирования плотностисальника штока поршневого компрессора, заключающийся в поддержании постоянного давления на его эластичных элементах, о т л и ч а ю щ и й -с я тем, что, с целью повышения надежности работы при безостановочнойработе компрессора поджатие эластичных элементов осуществляют давлениемгаза, который подают из уплотняемого объема ступени, причем газ подают под давлением меньшим, чем давление нагнетания этой ступени, 26
