Триггер с предварительной установкой

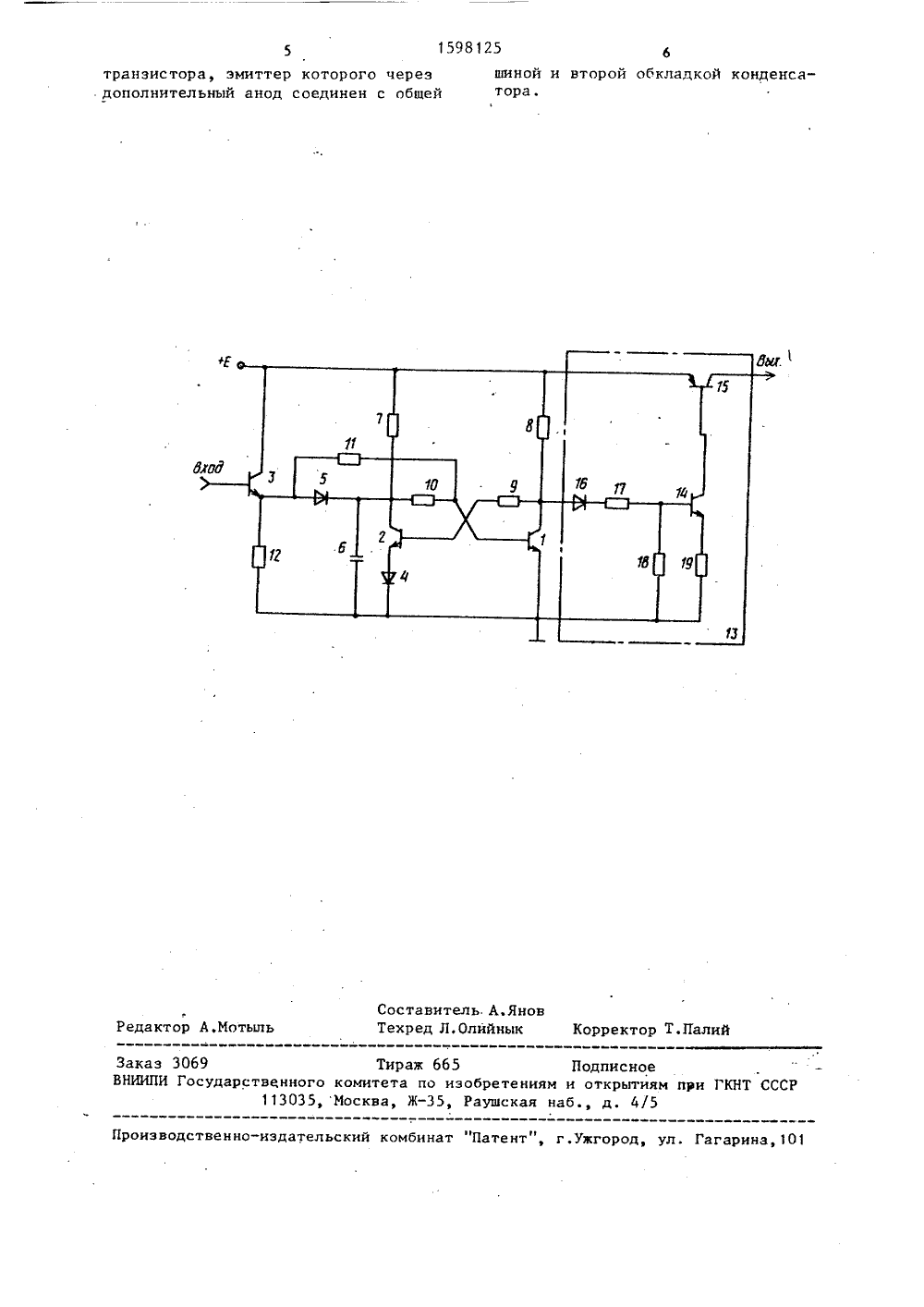

(5 ОПИСАНИЕ ИЗОБРЕТЕНИ ТЕЛЬСТВУ А ВТОРСКОМРЕДВАГИТЕЛЬНОЙ УСТА 54) ТРИГГЕРОВКОР импульсно Изобретен носит елиринципириггера ранпро- вось ГОСУДАРСТВЕННЫЙ КОМИТЕТПО ИЗОБРЕТЕНИЯМ И ОТНРЫТИЯПРИ ГКНТ СССР технике.Целью изобретения является ув чение быстродействияНа чертеже представлена п альная электрическая схема т с предварительной установкой.Триггер с предварительной установ кой содержит первый 1, второй 2, третий 3 транзисторы, дополнительный диод 4, диод 5, конденсатор 6, с первогопо шестой резисторы 7-12.Триггер также включает.в себя прерыватель 13 питания, содержащий четвертый транзистор 14, пятый т зистор 15 противоположного типа водимости, диод 16, седьмой 17, мой 18 и девятый 19 резисторы.База транзистора 3 является входом триггера, коллектор которого соединен с вторыми выводами резисто ров 7 и 8, с вторым входом прерывателя 13 питания и подключен к шине питания, эмиттер транзистора 3 сое 2(57) Изобретение относится к импульсной технике. Цель изобретения - повышение быстродействия триггера с предварительной установкой. Триггер с предварительной установкой содержит три транзистора, шесть резисторов, конденсатор, диод и дополнительный диод. Введение третьего транзистора, шестого резистора и дополнительного диода позволяет увеличить быстродействие триггера за счет обеспечения перезаряда конденсатора через открытый третий транзистор. 1 ил. динен с первыми выводами резисторов,11 и 12 и с анодом диода 5, второйвывод резистора 12 соединен с второйобкладкой конденсатора б, катодомдиода 4, с эмиттером транзистора 1,с третьим входом прерывателя 13 питания и подключен к общей шине, второйвывод резистора 11 соединен с базойтранзистора 1, катод диода 5 соединен с первой обкладкой конденсатора6, с первыми выводами резисторов 7 и10 и подключен к коллектору транзистора 2, эмиттер которого соединенс анодом диода 4, второй вывод резистора 10 соединен с базой транзистора1, .коллектор которого соединен с первыми выводами резисторов 8 и 9 и входом прерывателя 13 питания, второйвывод резистора 9 соединен с базойтранзистора 2, выход прерывателя 13питания является выходом устройства,анод диода 16 является первым входомпрерывателя 13 питания, катод соединен с выводом резистора 17, второйвывод резистора 17 соединен с базойтранзистора 14 и с первым выводомрезистора 18. Эмиттер транзистора 14соединен с первым выводом резистора19, а коллектор - с базой транзистора 15, эмиттер и коллектор транзистора 15 являются соответственно вторым входом и выходом прерывателя 13питания, вторые выводы резисторов18 и 19 соединены с третьим входомпрерывателя 13 питания.Триггер работает следующим образом.Триггер может устанавливаться водно из двух устойчивых состояний,когда на выходе присутствует Лог.Оили "Лог, 1",В момент подачи питания триггерустанавливается в одном из состояний. 2 ОТак как конденсатор 6 разряжен, ана входе триггера нет импульса, тоток, который течет через первый ре-,зистор 7, идет на зарядку конденсатора 6. На базе первого транзистора 251 потенциал через третий резистор 9будет меньше потенциала отпираниятранзистора 1, поэтому первый транзистор 1 закрыт. Одновременно с эа 1 рядкой конденсатора 6 ток, протекающий через второй резистор 8 и третийрезистор 9,; открывает второй транзистор 2, который, войдя в насыщеение, фиксирует отсечку первого транзистора 1 и близкую к нулю разность 35потенциалов на обкладках конденсатора 6. На первый вход прерывателя 13питания подается потенциал "Лог, 1".С приходом на вход триггера импульса открывается третий транзистор 4 О3Напряжение питания через открытый .третий транзистор Зи пятый резистор11 открывает первый транзистор 1.Ксллекторное напряжение первоготранзистора 1 равно "Лог, О" и черезтретий резистор 9 закрывает второйтранзистор 2,Диод 4, включенный между эмиттеромвторого транзистора 2 и общей шиной,вводится для того, чтобы создать разницу во времени закрывания второготранзистора 2 и зарядом конденсатора6, т.е. чтобы заряд конденсатора 6происходил при закрытом транзисторе 2.55Диод 5 используется для того, чтобы препятствовать разрядке конденсатора 6 через шестой резистор 12. Заряженный конденсатор 6 через четвертый резистор 10 будет поддерживатьпервый транэнстор 1 открытым. Напервый вход прерывателя 13 питанияподается потенциал "Лог1",Прерыватель 13 питания работаетследующим образом.Через диод 16, анод которого является первым входом, и седьмой резистор 17 потенциал "Лог. 1" открывает четвертый транзистор 14, которыйявляется усилителем по току. Ток,текущий с коллектора четвертого транзистора 14 на базу пятого транзистора 15, открывает транзистор 15, через переход эмиттер - коллектор пятого транзистора 15 напряжение питанияс второго входа прерывателя 13 питания поступает на выход устройства,Если на первом входе прерывателя 13питания будет потенциал "Лог. О", тоэтот потенциал через третий диод 16и седьмой резистор 17 закроет транзисторы 14 и 15. Напряжение питаниячерез закрытый пятый транзистор 15 небудет подаваться на вход устройства.Резистор 18 служит для увеличенияскорости закрывания четвертого транзистора 14. Резистор 19 служит дляколлекторного тока четвертого транзистора 14.Таким образом, в предлагаемомтриггере быстродействие определяется внутренним сопротивлением открытого транзистора 3.Формула изобретенияТриггер с предварительной. установкой, содержащий пять резисторов, первый и второй транзисторы, коллекторы которых соответственно через второй и первый резисторы подключены к шине питания и соответственно через третий и четвертый резисторы соединены с базами второго и первого транзисторов, эмиттер первого транзистора соединен с общей шиной, анод диода соединен с первой обкладкой конденсатора, о т л и ч а ю щ и й - с я тем, что, с целью увеличения быстродействия, введен третий транзистор, коллектор которого соединен с шиной питания, база - с входом, эмиттер соответственно через пятый и шестой резисторы соединен с базой первого транзистора и общей шиной и подключен к аноду диода, катод которого соединен с коллектором второго1598 125 6шиной и второй обкладкой конденсатора. транзистора, эмиттер которого черездополнительный анод соединен с общей Составитель. А.Яновдактор А.Мотыль Техред Л,Олийнык Корректор л при ГКНТ С комиМос,10 11 1Производственно-издательский комбинат Патент , г.ужг ул. Гага Зака ВНИИП 069Государственно11303 Тираж бб 5 Пета по изобретениям иа, Ж, Раушская наб. дписное ткрытия д. 4/5
