Устройство защиты параллельно соединенных транзисторов
Похожие патенты | МПК / Метки | Текст | Заявка | Код ссылки
Номер патента: 644009
Автор: Пешков
Текст

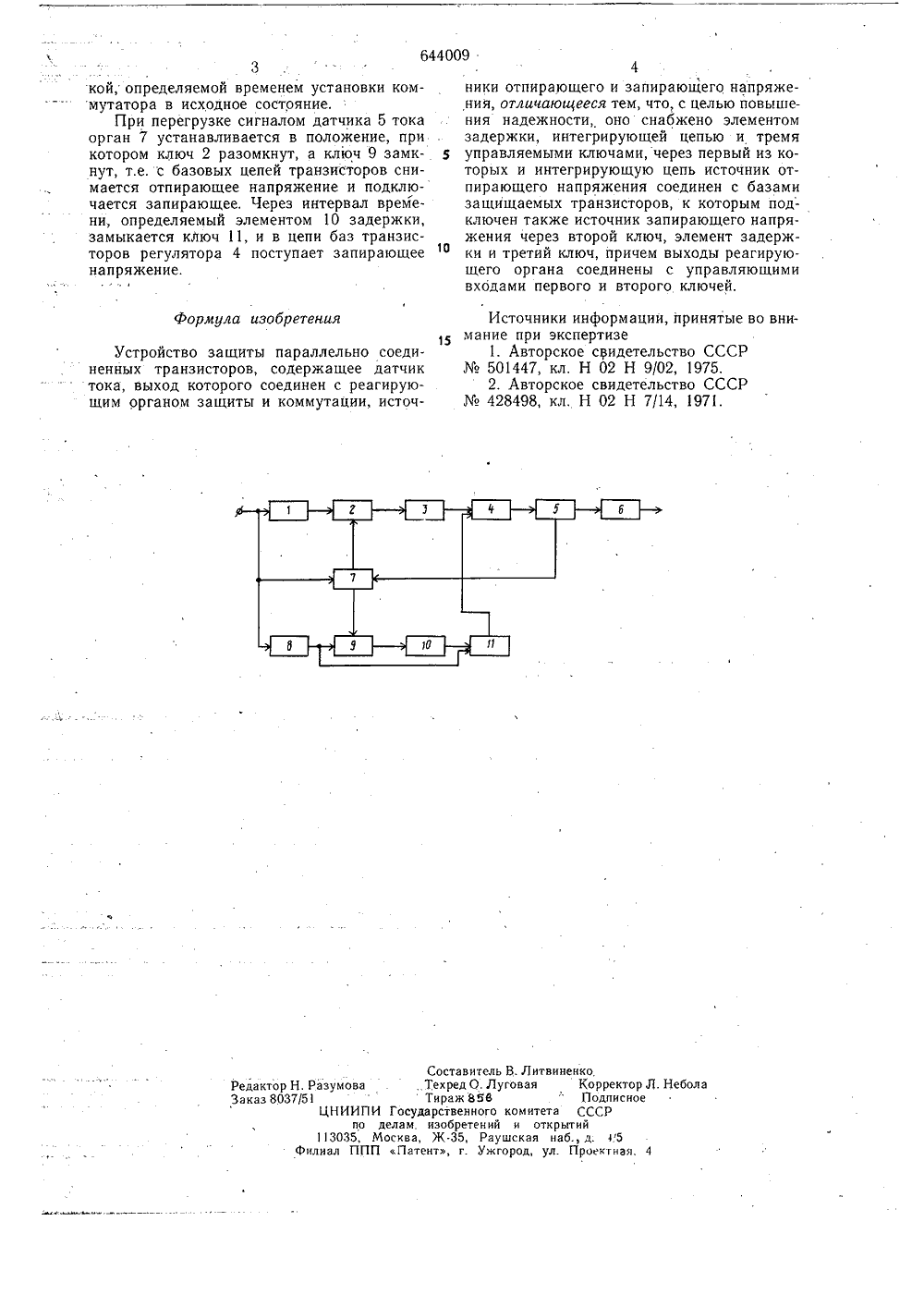

ОП ИСАНИЕ ИЗОБРЕТЕНИЯ К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ Союз Советских Социалистических Ресяубпик(22) Заявлев 4.10.77 (21) 2536964/24-07 Н 7/20 с присоедин м з ооударотнвнный комитет СССР но делам изобретений " и открытий(23) Приорите Опубликовано 25,(53) УДК 621.316. , 925,4: 62 1. 314. . 57 2 (088. 8) 9,БюллетеньДат бликования описания 28.01.79 ВРсйн 1 ЗИАй ": 1,"Р:,1 2) Автор изобретения Пешков 71) За явител(54 ТРОЙСТВО ЗАЩИТЫ ПАРАЛЛЕЛЬНОСОЕДИНЕННЫХ ТРАНЗИСТОРОВ Изобретение касается защиты полупроводниковых элементов.Известно устройство защиты параллельно соединенных транзисторов, содержащее датчик, выход которого соединен с реагирующим органом защиты 111. 5Недостатком этого устройства является низкая надежность.Наиболее близким по техническим средствам и достигаемым результатам к предложенному является устройство защиты параллельно соединенных транзисторов, содержащее датчик тока, выход которого соединен с реагирующим органом зашиты и коммутации, источники отпирающего и запирающего напряжения 12,Недостатком этого устройсего невысокая надежность.Цель изобретения - повЫшение надежтва является 15 ащиты снабжено рирующей цепью ючами, через перющую цепь,источия соединен с баторов, к которым запирающего наэлеми тревыйник озамиподк и. Для этого устройство з ентом задержки, инте мя управляемыми кл из которых и интегриру тпирающего напряжен защищаемых транзис лючен также источникпряжения через второй ключ, элемент задержки и третий ключ, причем выходы реагирующего органа соединены с управляющими входами первого и второго ключей,На чертеже дана структурная схема устройства защиты.Оно имеет источник 1 отпирающего напряжения, ключ 2. отпирающего напряжения, интегрирующую цепочку 3, защищаемый регулятор 4, состоящий из нескольких параллельно соединенных транзисторов, датчик 5 тока, нагрузку 6, реагирующий орган 7 защиты и коммутации, источник 8 запирающего напряжения, первый ключ 9 запирающего напряжения, элемент 10 задержки и второй ключ 11 запирающего напряжения,При подключении регулятора к питающей сети источник 8 через ключ 11 подключается к базовым цепям транзисторов регулятора 4. Орган 7 устанавливается в исходное состояние, при котором ключ 2 замкнут, а ключ 9 разомкнут, На интегрирующую цепочку 3 поступает отпирающее напряжение от источника 1. В цепи баз транзисторов регулятора 4 с выхода цепочки 3 поступает линейно изменяющееся отпирающее напряжение. Это напряжение поступает с задержИсточники информации, принятые во вни 15 мание при экспертиз1. Авторское свидетельство СССР501447, кл. Н 02 Н 9/02, 1975.2. Авторское свидетельство СССР428498, кл, Н 02 Н 7/14, 1971. Формула изобретения Устройство защиты параллельно соединенных транзисторов, содержащее датчик тока, выход которого соединен с реагирующим органом защиты и коммутации, источставитель В. Литвиненкоред О. Луговая Корректор Л. Неболаж 856 Подписноетвенного комитета СССРбретений и открытий.35, Раушская иаб., д. 45г. Ужгород, ул. Проектная. 4 СоРедактор Н. Разумова . ТеЗаказ 8037/51ТицНИИПИ Государпо делам изП 3035, Москва, Жфилиал ППП Патент 6440093 4кой, определяемой временем установки ком- ники отпирающего и запирающего напряжемутатора в исходное состояние. ния, отличающееся тем, что, с целью повышеПри перегрузке сигналом датчика 5 тока ния надежности, оно снабжено элементом орган 7 устанавливается в положение, при . задержки, интегрирующей цепью и тремя котором ключ 2 разомкнут, а ключ 9 замк управляемыми ключами, через первый из конут, т,е, с базовых цепей транзисторов сни- торых и интегрирующую цепь источник отмается отпирающее напряжение и подклю- пирающего напряжения соединен с базами чается запирающее. Через интервал време- защищаемых транзисторов, к которым подни, определяемый элементом 10 задержки, ключен также источник запирающего напрязамыкается ключ 11, и в цепи баз транзис- жения через второй ключ, элемент задержторов регулятора 4 поступает запирающее 0 ки и третий ключ, причем выходы реагирую- напряжение. щего органа соединены с управляющимивходами первого и второго ключей.
СмотретьЗаявка
2536964, 24.10.1977
ПРЕДПРИЯТИЕ ПЯ А-1251
ПЕШКОВ АНАТОЛИЙ ПЕТРОВИЧ
МПК / Метки
МПК: H02H 7/20
Метки: защиты, параллельно, соединенных, транзисторов
Опубликовано: 25.01.1979
Код ссылки
<a href="https://patents.su/2-644009-ustrojjstvo-zashhity-parallelno-soedinennykh-tranzistorov.html" target="_blank" rel="follow" title="База патентов СССР">Устройство защиты параллельно соединенных транзисторов</a>
