Установка для испытания образцов материалов срезающей нагрузкой
Похожие патенты | МПК / Метки | Текст | Заявка | Код ссылки
Номер патента: 1566264
Автор: Лодус
Текст

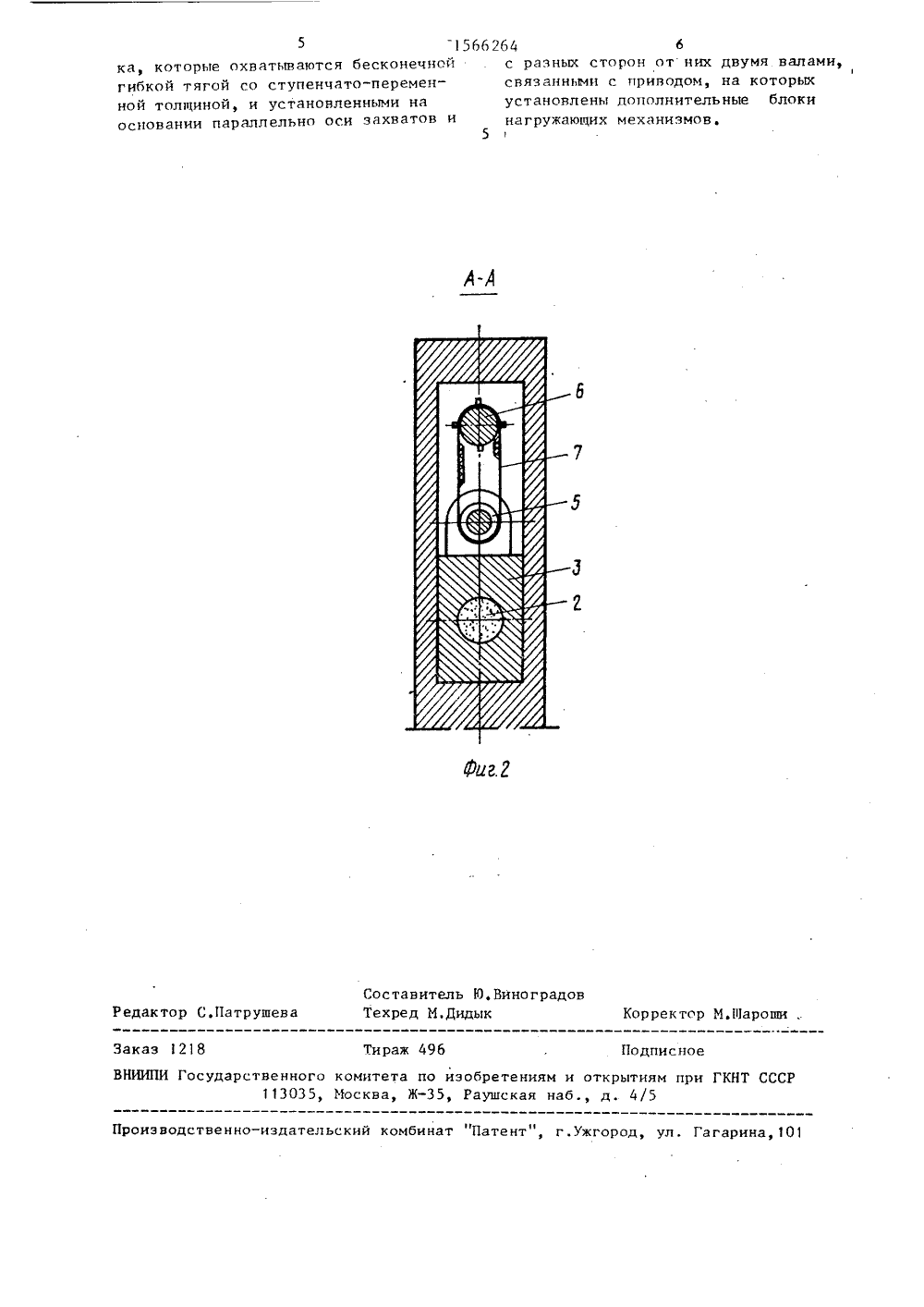

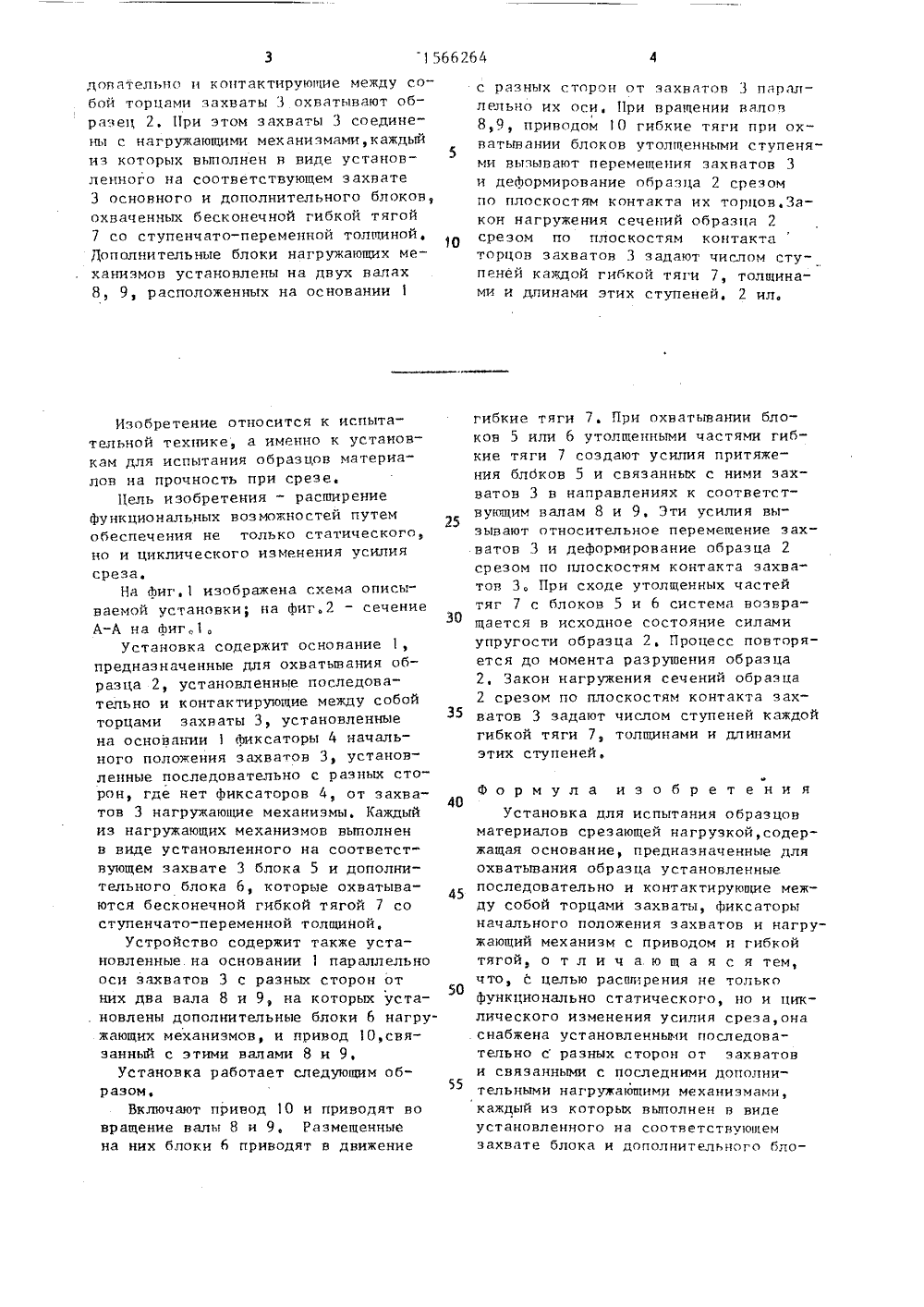

1 566264 довательно и контактирующие между собой торцами захваты 3 охватывают образец 2, При этом захваты 3 соединены с нагружающими механизмами, каждый из которых выполнен В виде установ 5 ленного на соответствующем захвате 3 ОсновнОГО и дополнительноГО блоков, охваченных бесконечной гибкой тягой 7 со ступенчато-переменной толщиной, Дополнительные блоки нагружающих механизмов установлены на двух валах 8, 9, расположенных на основании 1 25 30 35 Изобретение относится к испытательной технике, а именно к установкам для испытания образцов материалов на прочность при срезе.Пель изобретения - расширение функциональных возможностей путем обеспечения не только статического, но и циклического изменения усилия среза,На фиг,1 изображена схема описываемой установки; на фиг,2 - сечениеА-А на фиг,1,Установка содержит основание 1,предназначенные для охватывания образца 2, установленные последовательно и контактирующие между собойторцами захваты 3, установленныена основании 1 фиксаторы 4 начального положения захватов 3, установленные последовательно с разных сторон, где нет фиксаторов 4, от захватов 3 нагружающие механизмы. Каждыйиз нагружающих механизмов выполненв виде установленного на соответствующем захвате 3 блока 5 и дополнительного блока 6, которые охватываются бесконечной гибкой тягой 7 соступенчато-переменной толщиной,Устройство содержит также установленные на основании 1 параллельнооси захватов 3 с разных сторон отних два вала 8 и 9, на которых установлены дополнительные блоки 6 нагружающих механизмов, и привод 1 О,связанный с этими валами 8 и 9.Установка работает следующим образом,Включают привод 10 и приводят вовращение валы 8 и 9, Размещенныена них блоки 6 приводят в движение 40 45 50 55 с разных сторон от захватов 3 параллельно их Оси, При вращении вапов8,9, приводом 1 О гибкие тяги при охватывании блоков утолщенными ступенями вызывают перемещения захватов 3и деформирование Образца 2 срезомпо плоскостям контакта их торцов.Закон нагружения сечений Образца 2срезом по плоскостям контактаторцов захватов 3 задают числом ступеней каждой гибкой тяги 7, толщинами и длинами этих ступеней, 2 ил. гибкие тяги 7. При охватывании блоков 5 или 6 утолщенными частями гибкие тяги 7 создают усилия притяжения блОков 5 и связанных с ними захватов 3 в направлениях к соответствующим валам 8 и 9. Эти усилия вызывают относительное перемещение захватов 3 и деформирование образца 2срезом по плоскостям контакта захватов 3, При сходе утолщенных частейтяг 7 с блоков 5 и 6 система возвращается в исходное состояние силамиупругости образца 2, Процесс повторяется до момента разрушения образца2, Закон нагружения сечений образца2 срезом по плоскостям контакта захватов 3 задают числом ступеней каждойгибкой тяги 7 толщинами и длинамиэтих ступеней. м Формула изобретенияУстановка для испытания образцов материалов срезающей нагрузкой,содержащая основание, предназначенные для охватывания образца установленные последовательно и контактирующие между собой торцами захваты, фиксаторы начального положения захватов и нагружающий механизм с приводом и гибкой тягой, о т л и ч а ю щ а я с я тем, что, с целью расширения не только функционально статического, но и циклического изменения усилия среза,она снабжена установленными последовательно с разных сторон от захватов и связанными с последними дополнительными нагружающими механизмами, каждый из которых выполнен в виде установленного на соответствующем захвате блока и дополнительного бло7 Составитель Й.ВиноградоТехред М.Дидык едактор С. Корректор М.111 ароши . ше Заказ 121 ВНИИПИ Го Тираж 49 дписно ственного комитета по 113035, Москва, Жм и открытиям при ГКНТ СССРнаб д. 4/5 обретен Раушска иэводственно в издательск комбинат "Патент", г.ужгород, ул. Гагарина, 101 5 1 ка, которые охватываются бесконечной гибкой тягой со ступенчато-переменной толщиной, и установленными на основании параллельно оси захватов и 5 бб 264 6с разных сторон от них двумя валами,1связанными с приводом, на которыхустановлены дополнительные блокинагружающих механизмов,5
СмотретьЗаявка
4382187, 22.02.1988
ВСЕСОЮЗНЫЙ НАУЧНО-ИССЛЕДОВАТЕЛЬСКИЙ ИНСТИТУТ ГОРНОЙ ГЕОМЕХАНИКИ И МАРКШЕЙДЕРСКОГО ДЕЛА
ЛОДУС ЕВГЕНИЙ ВАСИЛЬЕВИЧ
МПК / Метки
МПК: G01N 3/32
Метки: испытания, нагрузкой, образцов, срезающей
Опубликовано: 23.05.1990
Код ссылки
<a href="https://patents.su/3-1566264-ustanovka-dlya-ispytaniya-obrazcov-materialov-srezayushhejj-nagruzkojj.html" target="_blank" rel="follow" title="База патентов СССР">Установка для испытания образцов материалов срезающей нагрузкой</a>
