Способ создания искусственного дефекта
Похожие патенты | МПК / Метки | Текст | Заявка | Код ссылки
Номер патента: 1566265
Автор: Молочная
Текст

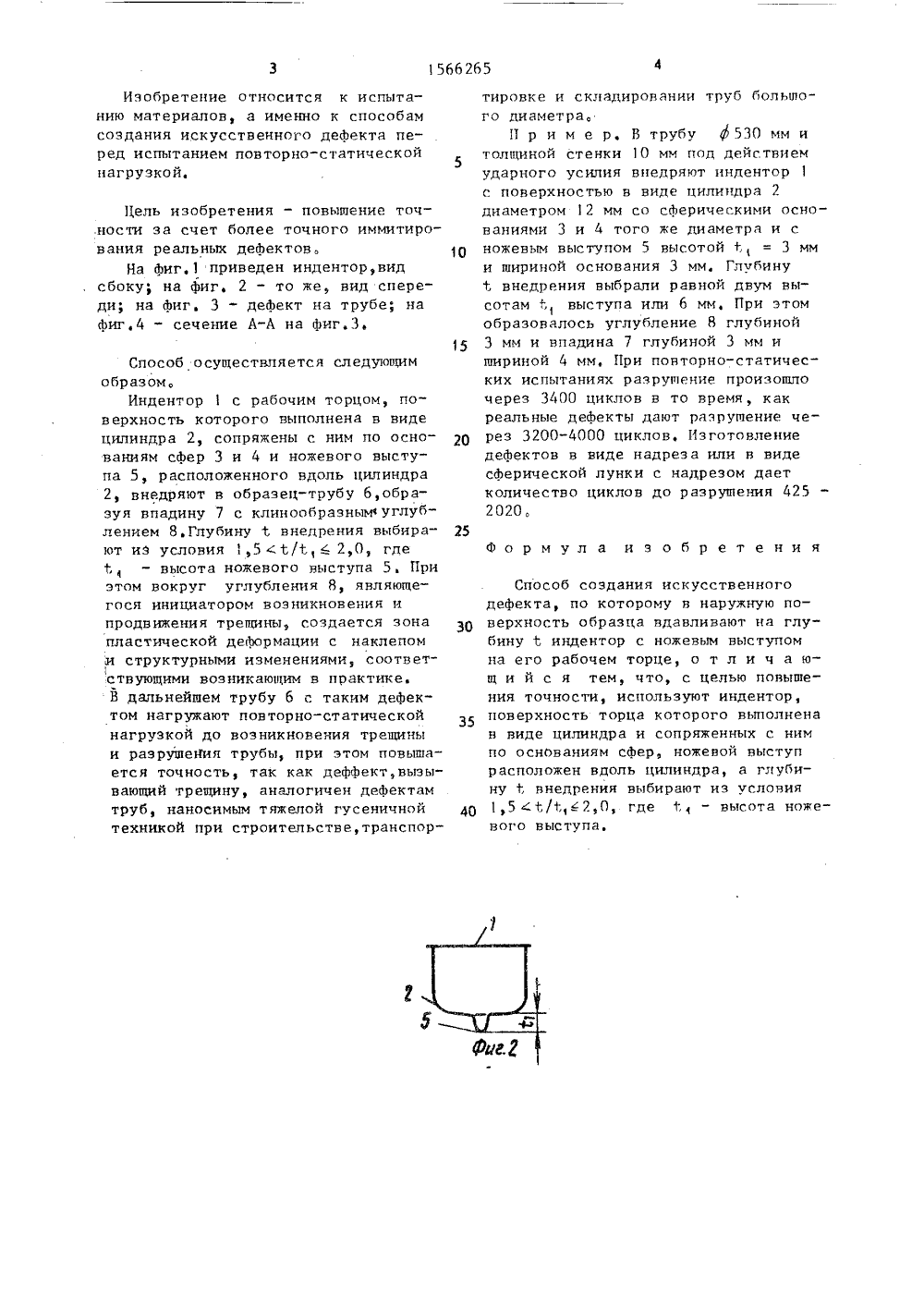

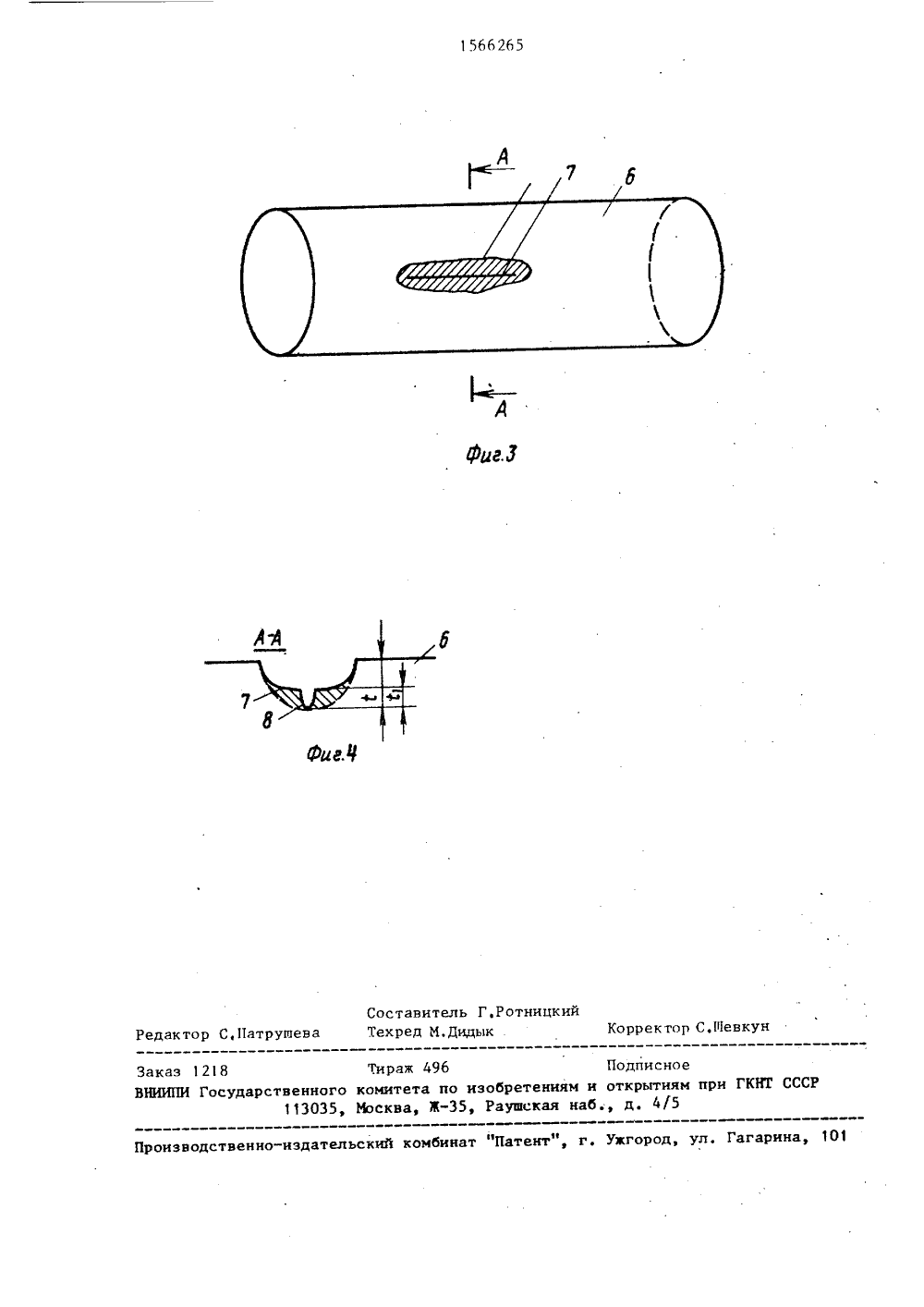

(19) (11) 3 32 ОСУДАРСТВЕННЫЙ КОМИТЕТО ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯРИ ГКНТ СССР ИЕ ИЗОБРЕТЕНИ(54) СПОСОБ СОЗДАНИЯ ИСКУССТВЕННОГО ДЕФЕКТА(56) Методы испытисследования машитериапов. Т,П, М, 1974 с, 104 - 10 У 19аучно-исследоваия испытания матесоздания искусственного дефекта перед испытанием повторно-статической нагрузкой, Целью изобретения являет ся повышение точности. Индентор 1 с рабочим торцом, поверхность которого выполнена в виде цилиндра 2, соп ряженных с ним по основаниям сфер 3, 4 и ножевого выступа 5, расположенного вдоль цилиндра 2, внедряют в образец-трубу, образуя впадину с клинообразным углублением, Глубину С внедрения выбирают из условия 1,5 (1:1, ( 2, где 1, - высота ноже вого выступа 5, При этом вокруг углубления создается зона пластическо деформации, идентичной возникающей в практике. 4 ил,Изобретение относится к испытанию материалов, а именно к способам создания искусственного дефекта перед испытанием повторно-статической нагрузкой.Цель изобретения - повышение точности за счет более точного иммитирования реальных дефектов.На фиг.1 приведен индентор,вид сбоку; на фиг, 2 - то же, вид спереди; на фиг, 3 - дефект на трубе на фиг,4 - сечение А-А на фиг.3.Способ осуществляется следующим образом,Индентор 1 с рабочим торцом, поверхность которого выполнена в виде цилиндра 2, сопряжены с ним по основаниям сфер 3 и 4 и ножевого выступа 5, расположенного вдоль цилиндра 2, внедряют в образец-трубу 6,образуя впадину 7 с клинообразным углублением 8.Глубину 1 внедрения выбирают из условия 1,5 ( 1 Я, ( 2,0, гдевысота ножевого выступа 5, При этом вокруг углубления 8, являющегося инициатором возникновения и продвижения трещины, создается зона пластической деформации с наклепом и структурными изменениями соответЛствующими возникающим в практике.В дальнейшем трубу б с таким дефектом нагружают повторно-статической нагрузкой до возникновения трещины и разрущения трубы, при этом повышается точность, так как деффект,вызывающий трещину, аналогичен дефектам труб, наносимым тяжелой гусеничной техникой при строительстве,транспортировке и складировании труб большого диаметра,П р и м е р. В трубу530 мм итолщиной стенки 10 мм под действиемударного усилия внедряют индентор 1с поверхностью в виде цилиндра 2диаметром 12 мм со сферическими основаниями 3 и 4 того же диаметра и сножевым выступом 5 высотой Ф, = 3 мми шириной основания 3 мм, Глубинувнедрения выбрали равной двум высотам 1; выступа или 6 мм, При этомобразовалось углубление 8 глубиной3 мм и впадина 7 глубиной 3 мм ишириной 4 мм, При повторно-статических испытаниях разрушение произошлочерез 3400 циклов в то время, какреальные дефекты дают разрушение через 3200-4000 циклов, Изготовлениедефектов в виде надреза или в видесферической лунки с надрезом даетколичество циклов до разрушения 4252020,25Формула изобретения Способ создания искусственногодефекта, по которому в наружную поверхность образца вдавливают на глубину С индентор с ножевым выступомна его рабочем торце, о т л и ч а ющ и й с я тем, что, с целью повышения точности, используют индентор,поверхность торца которого выполненав виде цилиндра и сопряженных с нимпо основаниям сфер, ножевой выступрасположен вдоль цилиндра, а глубину 1 внедрения выбирают из условия 40 1,51 И,2,0, где 1;, - высота ножевого выступа1566265 и Ре тор С.йев уш н ГКНТ СС ательский комбинат "Патент", г, Ужг а, 101 ул. Г зводствен Составитель Г,Роор С,11 атрущева Техред М.Дидык Заказ 1218 тираж 496ВНИИПИ Государственного комитета по изобретениям113035, Москва, ЖРа ская Подписноеоткрытиям пд. 4(5
СмотретьЗаявка
4421883, 05.05.1988
ГОРЬКОВСКАЯ НАУЧНО-ИССЛЕДОВАТЕЛЬСКАЯ ЛАБОРАТОРИЯ ИСПЫТАНИЯ МАТЕРИАЛОВ
МОЛОЧНАЯ ТАТЬЯНА ВАСИЛЬЕВНА
МПК / Метки
МПК: G01N 3/32
Метки: дефекта, искусственного, создания
Опубликовано: 23.05.1990
Код ссылки
<a href="https://patents.su/3-1566265-sposob-sozdaniya-iskusstvennogo-defekta.html" target="_blank" rel="follow" title="База патентов СССР">Способ создания искусственного дефекта</a>
