Стенд для испытания зубчатых пе-редач

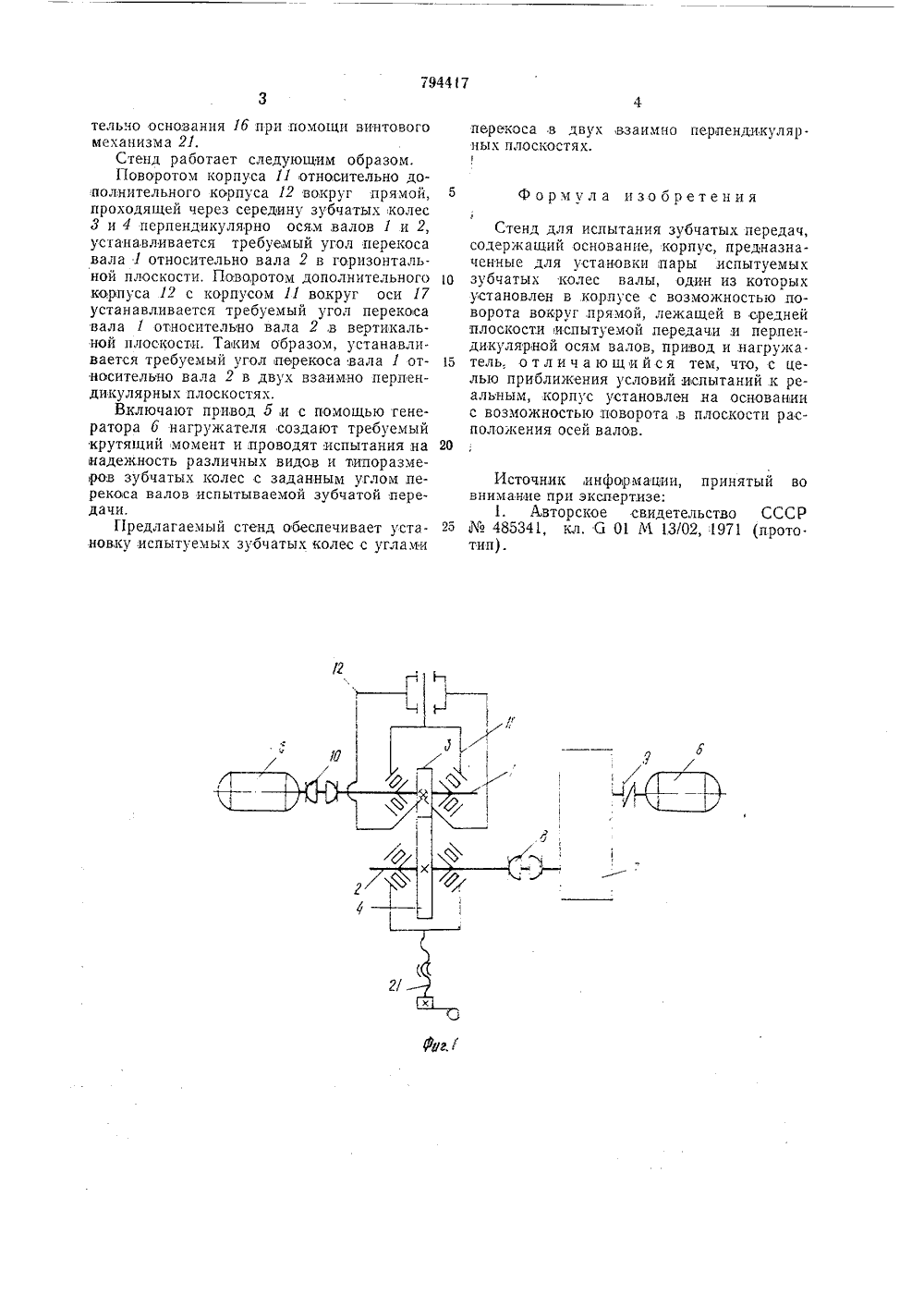

ОПИСАНИЕ ИЗОБР ЕТЕ Н И Я К АВТОРСКОМУ СВИДЕТЕЛЬСТВУСоюз Советских Социалистических Республик(22) Заявле с присоедин 1.11,78 (21) 2686196/25-28 аявки дарствеиныи комитет Приорите СССР по делам изабретеиий и открытий(45) Дата опубликования описания 12.02.8 2) Авторы изобрегени оровкина, А. К, Лозовик, М. П, Марутян и Е. А, Семенько Центральное конструкторское бюро с опытн производством АН Белорусской ССР) Заявитель является то, ременный пел ерпендикутанов- тноси 54) СТЕИД ДЛЯ ИСПЫТ Изооретение относится к машиностроению, а именно к испытательной технике, иможет быть использовано при испытаннизубчатых передач,Известен стенд для испытания зубчатых передач, содержащий основание, корпус, предназначенные для установки парыиспытуемых зубчатых колес залы, один изкоторых установлен в корпусе с возможностью поворота вокруг прямой, лежащейв средней плоскости испытуемой передачии перпендикулярной осям валов, приводи нагружатель 11.Недосгатком этого стендачто он не обеспечивает одноврекос валов в двух взаимнолярных плоскостях.Цель изобретения - приближение условий испытания к реальным.Указанная цель достигается тем, чтокорпус установлен на основании с возможностью поворота в плоскости расположения осей валов.На фиг. 1 изображена кинематическаясхема предлагаемого стенда, на фиг. 2 -испытываемая зубчатая передача, разрез;на фиг. 3 - разрез А - Л фиг. 2; на фиг,4 - вид Б фиг. 2.Стенд содержит валь 1емые зубчатые колеса 3 Я ЗУБЧАТЫХ ПЕРЕДАН пример электродвигатель постоянного тока, и нагружатель, состоящий из генератора б и мультипликатора 7, который соединяется с валом 2 карданным валом 8, а с генера тором б - муфтой 9. Привод 5 связан свалом 1 карданным,валом 10.Вал 1 с испытываемым зубчатым колесом 3 смонтирован в корпусе 11, который вылолнен в виде стакана, установленного 10 на основании в дополнительном корпусе 12с,возможностью поворота относительно прямой, лежащей в средней плоскости,испытуемой передачи и перпендикулярной осям валов 1 и 2. Поворот осуществляется 15 посредством винта 13, а угол поворота контролируется по шкале 14.Болты 15 служат для закрепления корпуса 11 на дополнительном корпусе 12. Последний смонтирован на основании 1 б с 20 возможностью поворота вокруг оси 17.Ось поворота проходит через середину зубчатого,колеса 3 и лежит в плоскости, перпендикулярной плоскости осей валов 1 и 2, Поворот осуществляется посредством 25 винта 18 и угол поворота контролируетсяпо шкале 19. Болты 20 служат для закрепления дололнительного корпуса 12 на основании 1 б.Вал 2 с зубчатым колесом 4 ус 30 лен с возможностью перемещения отельно основания 1 б при помощи винтового механизма 21.Стенд работает следующим образом.Поворотом корпуса 11 относительно дополнительного корпуса 12 вокруг прямой, 5 проходящей через середину зубчатых колес 3 и 4 перпендикулярно осям, валов 1 и 2, устанавливается требуеыый угол перекоса вала 1 относительно вала 2 в горизонтальной плоскости. Поворотом дополнительного 10 корпуса 12 с корпусом 11 вокруг оси 17 устанавливается требуемый угол перекоса вала 1 относительно вала 2 ,в вертикальной плоскости. Таким образом, устанавливается требуемый угол перекоса вала 1 от носительно вала 2 в двух взаимно перпендикулярных плоскостях.Включают привод 5 и с помощью генератора 6 нагружателя создают требуемый крутящий момент и,проводят испытания на 20 надежность различных видов и типоразмеров зубчатых колес с заданным углом перекоса валов испытываемой зубчатой передачи.Предлагаемый стенд обеспечивает уста новку испытуемых зубчатых колес с углами перекоса в двух взаимно перпендикулярных плоскостях.Формула изобретенияСтенд для испытания зубчатых передач, содержащий основание, корпус, предназначенные для установки;пары испытуемых зубчатых колес валы, один из которых установлен в корпусе с возможностью поворота вокруг прямой, лежащей в средней плоскости испытуемой передачи,и перпендикулярной осям валов, привод и нагружа тель отличающийся тем, что, с целью приближения условий испытаний к реальным, корпус установлен на основании с возможностью, поворота,в плоскости расположения осей валов.Источник, информации, принятый во внимание при экспертизе:1. Авторское свидетельство СССР485341, кл. 6 01 М 13/02, 1971 (прото тип).794417 Аа Ы 5 по 3 рничс ФиСоставитель Ю. КрасненкоСтрельникова Техред А, Камьцаннкова Корректор С, Файн кто Тнп. Харьк. фил. пред. Патент вказ 1759/132 Изд.1 ЗЗ ПО Поиск Государственного комитета 113035, Москва, Ж.35, Тираж 925 Подписное Р по делам изо 5 ретений и открытии скан наб., д, 4/5
