Дифференциальный трансформаторный преобразователь линейных перемещений

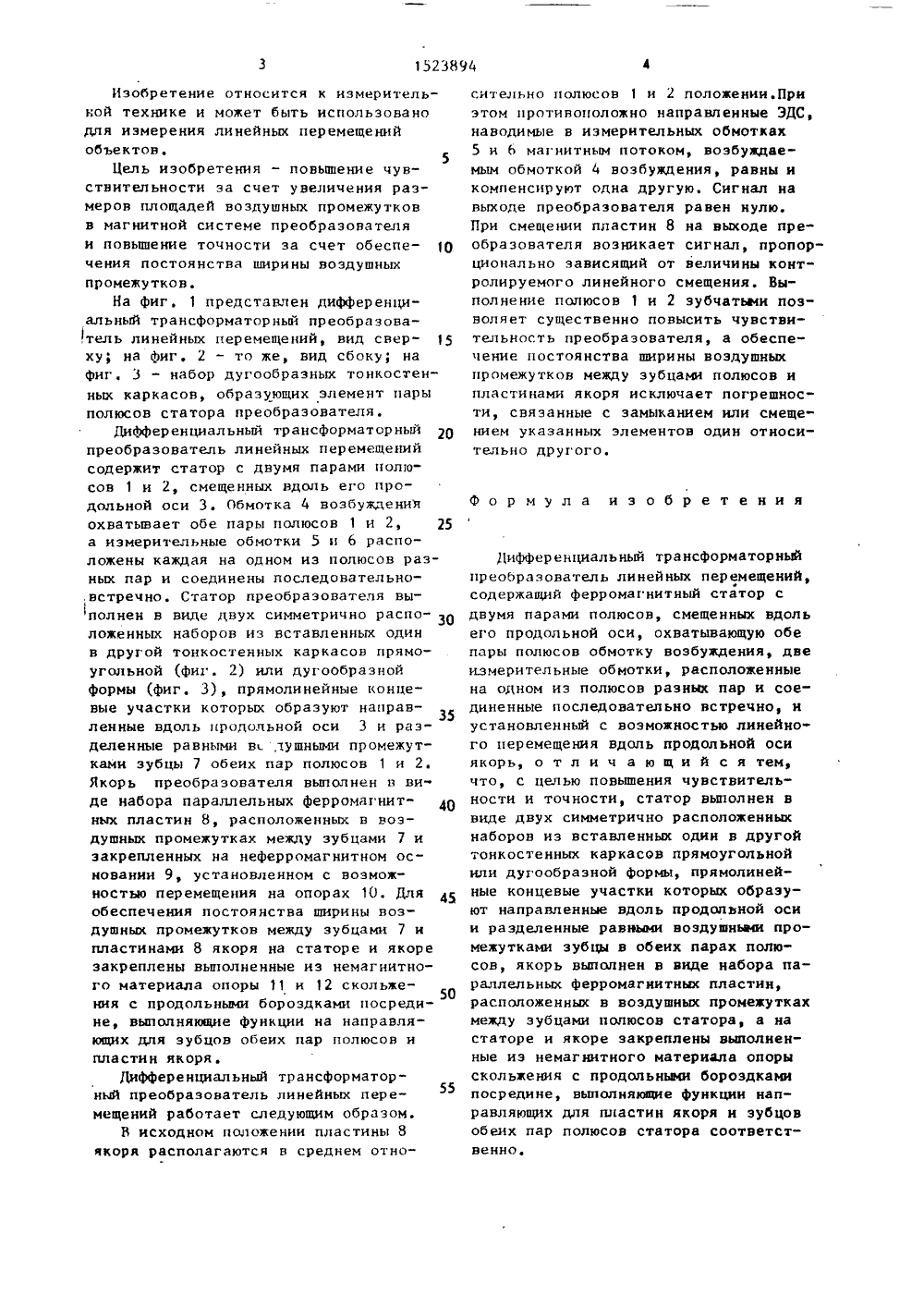

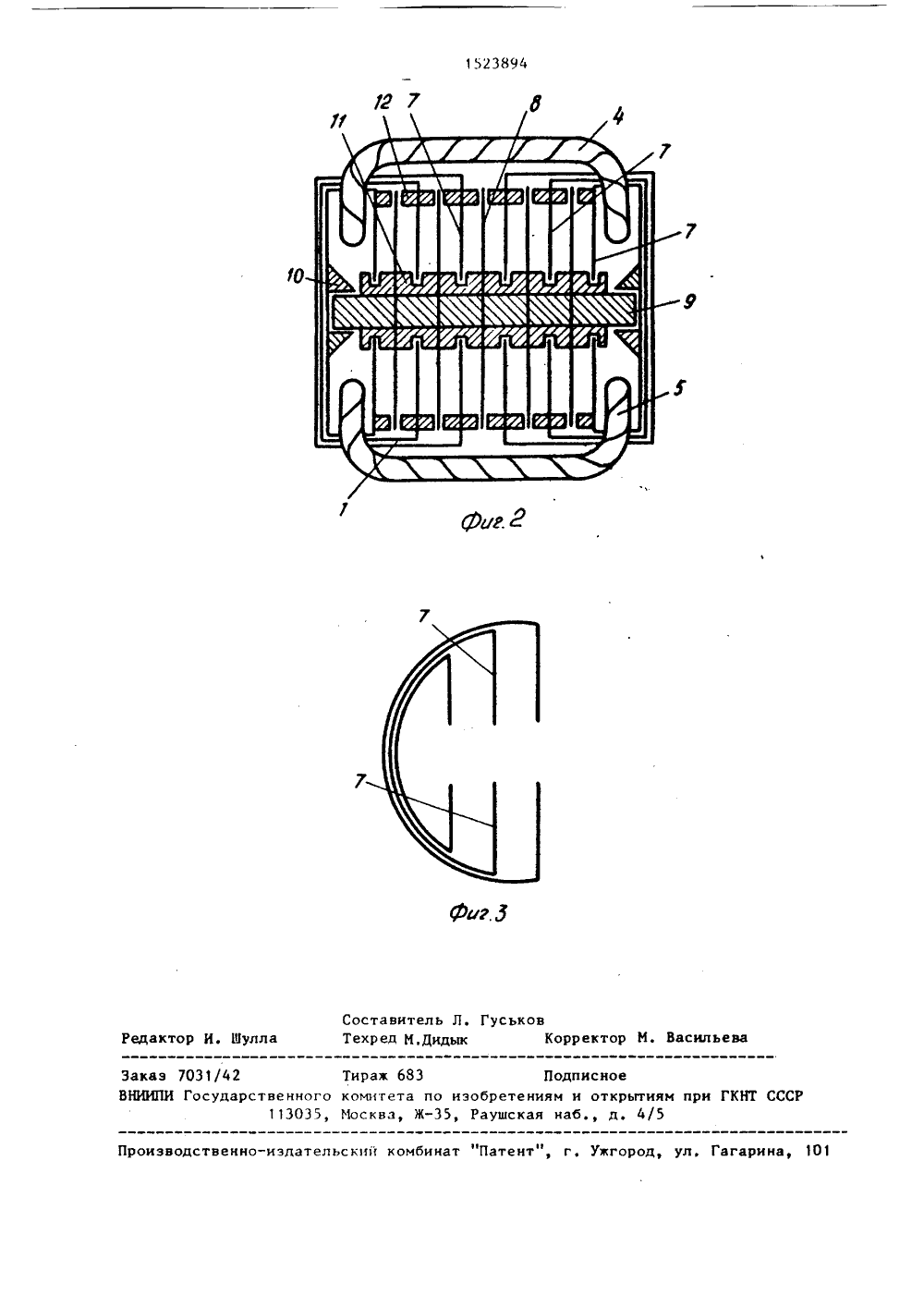

СОЮЗ СОВЕТСКИХСОЦИАЛИСТИЧЕСКИХРЕСПУБЛИК А 1 НЭБОа, 1 52 С 01 В 7/00 ОПИСАНИЕ ИЗОБРЕТЕНИЯ ГОСУДАРСТВЕННЫЙ КОМИТЕТПО ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯМПРИ ГННТ СССР К А ВТОРСКОМУ СВИДЕТЕЛЬСТВУ 1(71) Киевский институт автоматикиим. ХХЧ съезда КПСС(56) Авторское свидетельство СССРНф 805377, кл. С 01 1) 5/20, 1978.Авторское свидетельство СССРВф 991139, кл. С 01 В 7/00, 1979.(54) ДИФФЕРЕНЦИАЛЬНЫЙ ТРАНСФОРМАТОРНЫЙ ПРЕОБРАЗОВАТЕЛЬ ЛИНЕЙНЫХ ПЕРЕМЕЩЕНИЙ(57) Изобретение относится к измерительной технике. Цель изобретенияповышение чувствительности и точности дифференциального трансформаторного преобразователя линейных перемещений эа счет увеличения размеров площадей воздушных промежутков в магнитной системе преобразователя и обеспечения постоянства ширины воздушных 2промежутков между зубцами полюсов и пластинами якоря, Преобразователь содержит статор с двумя парами полюсов 1 и 2, смещенных вдоль его продольной оси 3 и выполненных в виде симметрично расположенных наборов из вставленных один в другой тонкостенных каркасов прямоугольной или дугообразной Формы, прямолинейные концевые участки которых образуют направленные вдоль продольной оси 3 и разделенные равными воздушными промежутками зубцы. В воздушных промежутках размещена пластины якоря. При смещении якоря из среднего положения на выходе включенных последовательно встречно измерительных обмоток 5 и 6 появляется сигнал, пропорциональный его перемещению. Для обеспечения постоянства зазора между зубцами и пластинами служат опоры скольжения с продольными бороздами посредине, выполняющие функции направляющих для зубцов статора и пластин якоря соответственно. 3 илИзобретение относится к измерительной технике и может быть использованодля измерения линейных перемещенийобъектов,Цель изобретения - поньппение чувстнительности за счет увеличения размеров площадей воздушных промежутковв магнитной системе преобразователяи повышение точности за счет обеспе Очения постоянства ширины воздушныхпромежутков.На фиг. 1 представлен дифференциальный трансформаторный преобразователь линейных перемещений, вид сверху; на фиг. 2 - то же, вид сбоку; нафиг. 3 - набор дугообразных тонкостенных каркасов, образующих элемент парыполюсов статора преобразователя,Дифференциальный трансформаторныйпреобразователь линейных перемещенийсодержит статор с двумя парами полюсов 1 и 2, смещенных вдоль его продольной оси 3. Обмотка 4 возбужденияохватывает обе пары полюсов 1 и 2, 25а измерительные обмотки 5 и 6 расположены каждая на одном из полюсов разных пар и соединены последовательно,встречно. Статор преобразователя выполнен н виде двух симметрично распо 30ложеннык наборов из нстанленных одинв другой тонкостенных каркасов прямоугольной (фиг. 2) или дугообразнойформы (фиг, 3), прямолинейные концевые участки которых образуют направленные вдоль продольной оси 3 и раз"деленные равными в,чушными промежутками зубцы 7 обеих пар полюсов 1 и 2.Якорь преобразователя выполнен н виде набора параллельных ферромагнитных пластин 8, расположенных в воздушных промежутках между зубцами 7 изакрепленных на неферромагнитном основании 9, установленном с возможностью перемещения на опорах 10. Для 45обеспечения постоянства ширины воздушных промежутков между зубцами 7 ипластинами 8 якоря на статоре и якорезакреплены выполненные из немагиитного материала опоры 11 и 12 скольжения с продольными бороздками посредине, выполняющие функции на направляющих для зубцов обеих пар полюсов ипластин якоря,Дифференциальный трансформаторньй преобразователь линейных перемещений работает следующим образом.К исходном положении пластины 8якоря располагаются в среднем относительно полюсов 1 и 2 положении.Приэтом противоположно направленные ЭДС,наводимые в измерительных обмотках5 и 6 магнитным потоком, возбуждаемым обмоткой 4 нозбуждения, равны икомпенсируют одна другую. Сигнал навыходе преобразователя равен нулю,При смещении пластин 8 на выходе преобразователя возникает сигнал, пропорционально зависящий от величины контролируемого линейного смещения. Выполнение полюсов 1 и 2 зубчатыии поз"ноляет существенно повысить чувствительность преобразователя, а обеспечение постоянства ширины воздушныхпромежутков между зубцами полюсов ипластинами якоря исключает погрешности, связанные с замыканием или смещением указанных элементов один относительно другого,Формула изобретенияДифференциальный трансформаторныйпреобразователь линейных перемещений,содержащий ферромагнитный статор сдвумя парами полюсов, смещенных вдольего продольной оси, охватывающую обепары полюсов обмотку возбуждения, двеизмерительные обмотки, расположенныена одном из полюсов разных пар и соединенные последовательно встречно, иустановленный с возможностью линейного перемещения вдоль продольной осиякорь, о т л и ч а ю щ и й с я тем,что, с целью повьппения чувствительности и точности, статор выполнен ввиде двух симметрично расположенныхнаборов из вставленных один в другойтонкостенных каркасов прямоугольнойили дугообразной формы, прямолинейные концевые участки которых образуют направленные вдоль продолвной осии разделенные равными воэдушньии промежутками зубцы в обеих парах полюсов, якорь выполнен в виде набора параллельных ферромагнитных пластин,расположенных в воздушных промежуткахмежду зубцами полюсов статора, а настаторе и якоре закреплены выполненные иэ немагнитного материала опорыскольжения с продольными бороздкамипосредине, ныполняюшже функции направляющих для пластин якоря н зубцовобеих пар полюсов статора соответственно,1523894 РО Составитель Л.Редактор И. Булла Техред И.дидык ьков орректор М. Васильева Производственно-издательский комбинат "Патент",ород, ул, Гагарина Заказ 7031/42ВНИИПИ Государствен113 Тнрак 683 Подписноео комитета по изобретениям и открытиям при ГКНТ СССР Москва, Ж, Раушская наб., д, 4/5
