Устройство для измерения достоверности и распределения ошибок

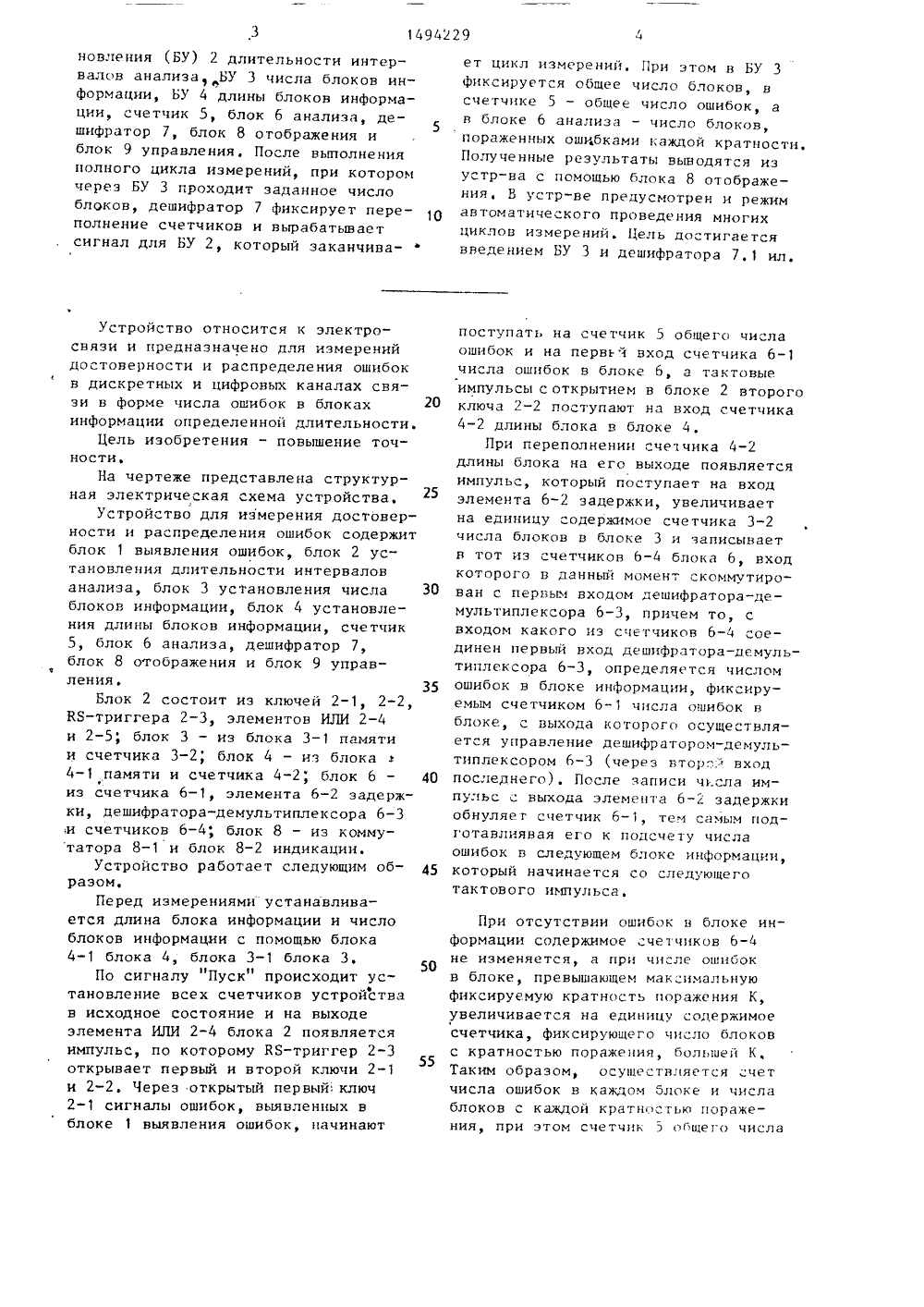

(51)4 Н 04 ГОСУДАРСТ 8 ЕННЫЙ НОМИТЕТПО ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯМПРИ ГКНТ СССР ПИСАНИЕ ИЗОБРЕТЕ К АВТОРСКОМУ С ЛЬСТ(57) Изобретение относит связи. Цель изобретения точности измерения, Устр блок 1 выявления ошибок,1494229 1 О тактов ого импул ьса. 50 новления (БУ) 2 длительности интервалов анализа,БУ 3 числа блоков информации, БУ 4 длины блоков информации, счетчик 5, блок 6 анализа, дешифратор 7, блок 8 отображения иблок 9 управления, После выполненияполного цикла измерений, при которомчерез БУ 3 проходит заданное числоблоков, дешифратор 7 фиксирует переполнение счетчиков и вырабатываетсигнал для БУ 2, который заканчива- ф Устройство относится к электросвязи и предназначено для измерений достоверности и распределения ошибок в дискретных и цифровых каналах связи в форме числа ошибок в блоках 20 информации определенной длительности.Цель изобретения - повышение точностиНа чертеже представлена структурная электрическая схема устройства,Устройство для измерения достоверности и распределения ошибок содержит блок 1 выявления ошибок, блок 2 установления длительности интервалов анализа, блок 3 установления числа 30 блоков информации, блок 4 установления длины блоков информации, счетчик 5, блок 6 анализа, дешифратор 7, блок 8 отображения и блок 9 управления, 35Блок 2 состоит из ключей 2-1, 2-2,КЯ-триггера 2-3, элементов ИЛИ 2-4и 2-5, блок 3 - из блока 3-1 памятии счетчика 3-2; блок 4 - из блока4-1 памяти и счетчика 4-2; блок 6 - 40из счетчика 6-1, элемента 6-2 задержки, дешифратора-демультиплексора 6-3;и счетчиков 6-4; блок 8 - из коммутатора 8-1 и блок 8-2 индикации.Устройство работает следующим образом.Перед измерениями устанавливается длина блока информации и числоблоков информации с помощью блока4-1 блока 4, блока 3-1 блока 3,По сигналу "Пуск" происходит установление всех счетчиков устройствав исходное состояние и на выходеэлемента ИЛИ 2-4 блока 2 появляетсяимпульс, по которому КБ-триггер 2-355открывает первый и второй ключи 2-1и 2-2. Через открытый первый ключ2-1 сигналы ошибок, выявленных вблоке 1 выявления ошибок, начинают ет цикл измерений. При этом в БУ 3фиксируется общее число блоков, всчетчике 5 - общее число ошибок, ав блоке 6 анализа - число блоков,пораженных ошибками каждой кратности,Полученные результаты выводятся изустр-ва с помощью блока 8 отображения, В устр-ве предусмотрен и режимавтоматического проведения многихциклов измерений, Цель достигаетсявведением БУ 3 и дешифратора 7.1 ил. поступать на счетчик 5 общего числа ошибок и на первьй вход счетчика 6-1 числа ошибок в блоке 6, а тактовые импульсы с открытием в блоке 2 второго ключа 2-2 поступают на вход счетчика 4-2 длины блока в блоке 4.При переполнении сче 1 чика 4-2 длины блока на его выходе появляется импульс, который поступает на вход элемента 6-2 задержки, увеличивает на единицу "одержимое счетчика 3-2 числа блоков в блоке 3 и записывает в тот из счетчиков 6 - 4 блока 6, вход которого в данный момент скоммутирован с первым входом дешифратора-демультиплексора 6-3, причем то, с входом какого из счетчиков 6-4 соединен первый вход дешифратора-демультиплексора 6-3, определяется числом ошибок в блоке информации, фиксируемым счетчиком 6-1 числа ошибок в блоке, с выхода которого осуществляется управление дешифратором-демультиплексором 6-3 (через втор- вход последнего). После записи числа импульс с выхода элемента 6-2 задержки обнуляет счетчик 6-1, тем самым подготавлиявая его к подсчету числа ошибок в следующем блоке информации, который начинается со следующего При отсутствии ошибок в блоке информации содержимое четчиков 6-4 не изменяется, а при чи"ле ошибок в блоке, превышающем максимальную фиксируемую кратность поражения К, увеличивается на единицу содержимое счетчика, фиксирующего число блоков с кратностью поражения, большей К, Таким образом, осуществляется счет числа ошибок в каждом блоке и числа блоков с каждой кратностью поражения, при этом счетчик 5 общего числа296дешифратора 7 поступает на вход блока 9 управления. 5 14942ошибок считает суммарное число ошибокво всех прошедших блоках информации.При переполнении счетчика 3-2блока 3, т,е. при прохождении задан 5ного числа блоков (выполнении полного цикла измерений), на втором выходесчетчика 3-2 числа блоков появляетсяимпульс, поступающий на первый входдешифратора 7, сигнал с выхода которого через второй элемент ИЛИ 2-5блока 2 поступает на К-вход КБ-триггера 2-3, который закрывает ключи2-1 и 2-2. Цикл измерения закончен,Однако цикл измерений может закон в 15читься и при переполнении одного изсчетчиков 6-4, Дешифратор 7 дешифрует переполнение и на его выходе появляется сигнал, который через второйэлемент ИЛИ 2-5 поступает на К-входКБ-триггера 2-3, который закрываетключи 2-1 и 2-2, чем заканчиваетсяцикл измерений. Кроме того, предусмотрен режим ручной остановки спомощью кнопки Стоп (ручной,25Таким образом, по окончании циклав счетчике 3-2 числа блоков блока 3зафиксировано общее число блоков,в счетчике 5 общего числа ошибокобщее число ошибок, а в счетчиках6;4 - число блоков, пораженных ошибками каждой кратности. Выходы всех формула изобретения Устройство для измерения достоверности и распределения ошибок, содержащее блок анализа, блок управления, блок установления длины блоков информации и последовательно соединен-ные блок выявления ошибок, блок установления длительности интервалов анализа, счетчик и блок отображения, вторые входы которого соединены с соответствующими выходами блока анализа, вход блока выделения ошибок является первым входом устройства, вторым и третьим входами которого являются соответственно второй и третий входы блока установления длительности интервалов анализа, другой выход котоорого подключен к входу блока установления длины блоков информации, о т - л и ч а ю щ е е с я тем, что, с целью повышения точности, введены последовательно соединенные блок установления числа блоков информации и дешифратор, выход которого подключен к четвертому входу блока установления длительности интервалов анализа, пятый вход которого является четвертым входом устройства, а первый выход подключен к первому входу блока анализа, второй вход которого соединен с выходом блока установления длины блоков информации и с входом блока установления числа блоков информации, первый выход которого подключен к третьему входу блока отображения, а второй выход - к первому входу дешифратора, вторые входы котороо го соединены с соответствующими выходами блока анализа, выход которого подключен к первому входу блока управления, первый выход которого подключен к шестому входу блока установления длительности интервалов анализа, а второй выход - к четвертому входу блока отображения, выход которогб является выходом устройства. этих счетчиков подключены к соответствующим входам коммутатора 8-1.Содержимое счетчиков выводится из устройства с помощью блока 8 отображения, Под действием блока 9 управления коммутатор 8-1 последовательно выводит информацию, содержащуюся в счетчиках, на блок 8-2 индикации и выходной разъем устройства, к которому могут быть подключены приемники цифровой информации.Кроме того, предусмотрен режим автоматического проведения многих циклов измерений, для чего сигнал начала измерения с первого выхода блока 9 управления поступает через первый элемент ИЛИ 2-4 на Я-вход КБ- триггера 2-3 блока 2, а сигнал об окончании цикла измерений с выхода 35 40 45 50 Составитель В,КамалягинТехред М.Дидык Корректор И.Муска Редактор М.Петрова Заказ 4131/56 Тираж 626 ПодписноеВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР113035, Москва, Ж, Раушская наб., д. 4/5 Производственно-издательский комбинат "Патент", г.Ужгород, ул. Гагарина, 101
