Чубыкин

Номер патента: 1636327

Опубликовано: 23.03.1991

Автор: Чубыкин

МПК: B66F 1/02

Метки: опоре, подъема

...ца рычаге захвата 4 установлена тяга 9,Устройство работает следующим об 30разом.При перемещении части привода 2вверх поднимается нижний захват 3 сприкрепленной к нему подъемной площадкой б. Тяга 9, поворачиваясь против часовой стрелки относительно 35верхнего захвата 4, устанавливается в наклонное положение. В этот момент верхний захват 4 неподвижен(заклицен) и все устройство удерживается на нем, А нижний захват 3 при 40незначительном повороте его с помощью привода против часовой стрелкирасклинивается с опорой 1 и, опершисьна ролик 7, перемещается по опоре 1вверх, а затем, поворачиваясь обрат 45цо по часовой стрелке относительноролика 7, фиксируется и устанавливается в первоначальное (наклонное) положение, Захват 3 заклицен и готов...

Номер патента: 1433495

Опубликовано: 30.10.1988

Авторы: Метляев, Селезнева, Чубыкин

МПК: B02C 17/00

Метки: вертикальная, мельница

...25 к диаметральному сече- . нию или горизонту меньше угла трения, но на бронеплитах с взаимно противоположным наклоном они разные и определяются иэ соотношения еда, - сды. -д Ь 1, 10где М и ь - углы наклона лопастейв соседних рядах соответственно вниз и вверх;- производительностьмельницы по твердому,м /ч,Я " частота вращения внутреннего цилиндра, об/с1Ь - ширина лопасти, м;Ь - длина окружности внутреннего цилиндра, м.Внешний цилиндр 2 в верхней частижестко соединен с загрузочной воронкой 10, а в средней части с помощьюупругих элементов 29 укреплен нараме 1. Пример конструктивного выполнения узла крепления внешнего цилиндра 2 на раме 1 с помощью упругихэлементов (резиновых амортизаторов)29 приведен на фиг. 3. Центральныйстержень 30...

Номер патента: 1290425

Опубликовано: 15.02.1987

Авторы: Брик, Мозгунов, Чубыкин

МПК: G11C 29/00

Метки: групповых, информации, источников, коррекции, ошибок

...Исправление ЗО этого ошибочного разряда происходит обычным образом в первой группе сум-маторов по модулю два.Формула изобретения1, Устройство для коррекции групповых ошибок ш источников информации, содержащеегрупп сумматоров по модулю,два, где- количество разрядов 40 каждого источника информации, блок локализации двойных ошибок иблоков контроля кода Хемминга, каждый из которых содержит первую группу сумматоров по модулю.два, свертку по 4 модулю два, дешифратор, узел обнаружения двойных. ошибок, причем входы свертки по модулю два -Го блока контроля кода Хемминга, где -ф 1,С, соединены с первой группой входов сумматоров по модулю два первой группы т.-го блока контроля кода Хемминга выходы сверток по модулю два х-го блока контроля кода...

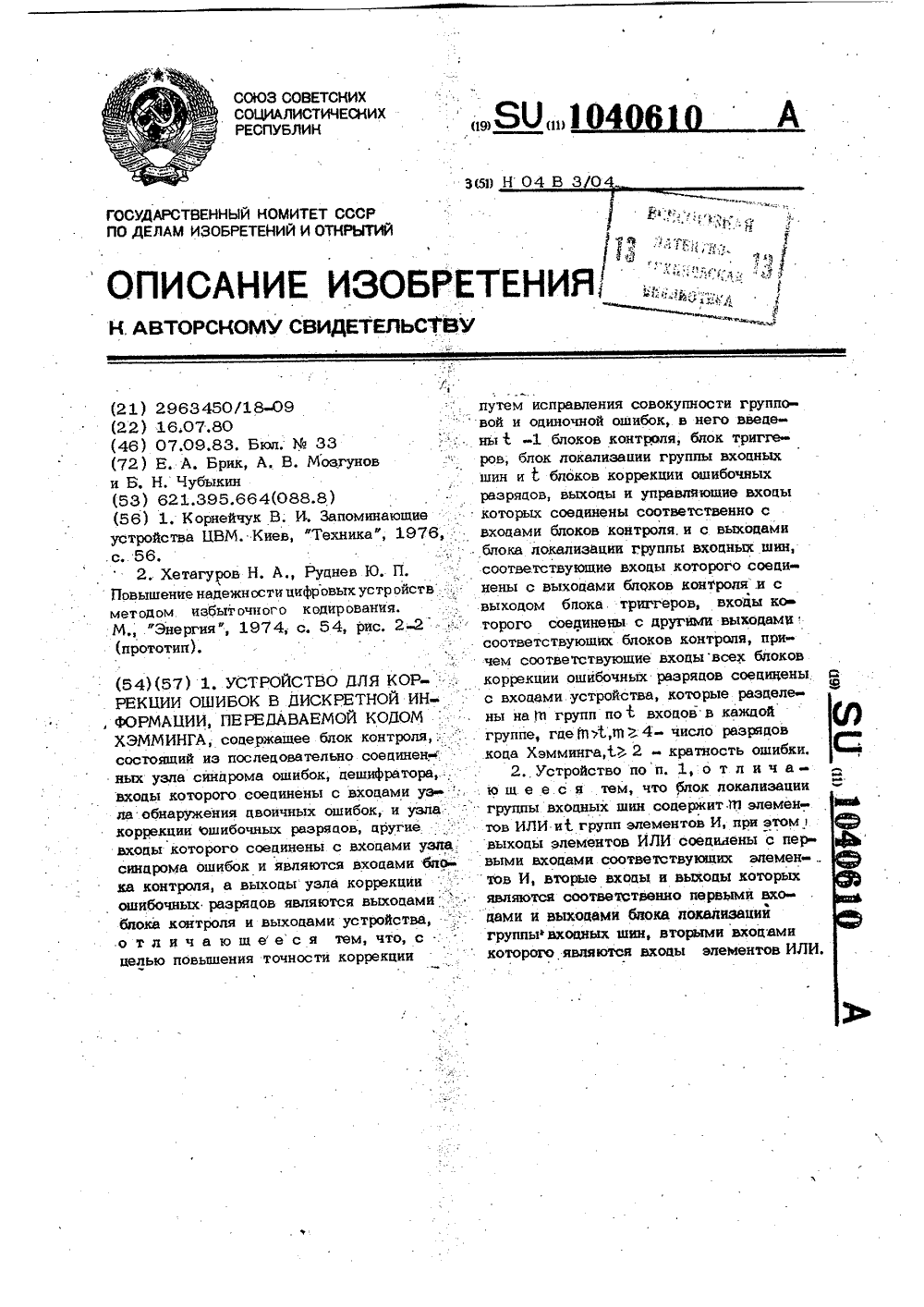

Номер патента: 1040610

Опубликовано: 07.09.1983

Авторы: Брик, Мозгунов, Чубыкин

МПК: H04B 3/04

Метки: дискретной, информации, кодом, коррекции, ошибок, передаваемой, хемминга

...входы которого соецинены с входами узла обнаружения ошибок, и узла коррекции ошибочных разрядов, другие вхоаы которого соединены с вхоаами, узла синдрома ошибок являются входами блока контполя, а выхоцы узла коррекции ошибочных разрядов являются выходами 45 блока контроля и:выхоцами устройства, введены 1 1 дополнительных блоков контроля, блок триггеров, блок локализации группы входных шин и Й блоков коррекции ошибочных разрядов, выхоцы и управляющие входы которых соецинены соответственно с вхоаами блоков контроля и с выхоцами блока локали эации группы вхоцных шин, соответствующие входы которого соединены с выхо55 дами блоков контроля и с выхоцом блэка триггеров, входы которого .соединены с другими выхоаами соответствующих блоков...

Номер патента: 951219

Опубликовано: 15.08.1982

Авторы: Воробьев, Воробьева, Король, Чубыкин

МПК: G02C 7/04

Метки: контактная, линза

...линза содержит гидрофильную область 1, твердое тело 2 с покрытием переменной прозрачности.Прозрачность т зоны диаметром 1,5- 4 мм, центр которой совмещен с вершиной линзы, составляет 0 с 0,5, а в остальных точках прозрачность больше с. Для деформирования областей с различной прозрачностью могут быть использованы известные технологические, Методы создания нейтральных свето фильтров (т.е. одинаково ослабляющих световые волны любой длины), например вакуумное напыление металла, радиоактивное облучение и др. Апертурная диафрагма глаза самопро извольно меняется в зависимости от освещения. При перегрузке (ослеплении) глаза диаметр апертуры глаза соответствует величине 0=2,5 мм. Источник света наблюдается благодаря ослаблению...

Номер патента: 884726

Опубликовано: 30.11.1981

Авторы: Метляев, Чубыкин

МПК: B02C 17/18

Метки: мельницы, питатель, планетарной

...подшипнике 5 подвижно с зазором и концентрично с питающим патрубком 3. Эластичный патрубок 7 отогнут к оси вращения водила мельницы на расстояние,большее его внутреннего диаметра,Питающий патрубок 3 установлен набункере 1 таким образом, что ось егона участке соединения патрубков 3 10 и 7 составляет с осью вращения водила мельницы угол, больший угла трения измельчаемого материала о стенкипитающего патрубка.Питатель планетарной мельницы ра ботает следующим образом.При работе мельницы вместе с барабаном 12 и его горловиной 11 вращается вокруг. своей оси жестко соединенный с ними, изогнутый и закрепленный в подшипнике 5 эластичный патрубок 7, Подлежащий измельчению матеФриал с водой под действием центробежных сил поступает из бункера 1...

Номер патента: 814451

Опубликовано: 23.03.1981

Автор: Чубыкин

МПК: B02C 17/00

Метки: вертикальная, мельница

...жолобом 15, снабженнымПри взаимно противоположном направ- течкой 16 и коллектором 17 смывнойлении .ребер-спиралей на внешнем иЗ воды. В жолобе 15 расположен интенвнутреннем цилиндрах измельчаемый ма- сификатор разгрузки 18, выполненный териал в рабочей полости движется в виде кольца из эластичного материаоднонаправленно, циркулирует, не уп- ла и соединенный с валом 3. На валулотняясь, а наоборот, разрыхляясь. 3 укреплена коническая пара 19 приРазгрузка измельчаемого материала че- вода 20.реэ подвижную кольцевую щель, образо О Часть бронеплит 9 с гладкой рабованную торцом вращающегося цилиндра чей поверхностью, а другая часть -и опорной плитой, сопровождается по- с ребристой. Ребра 21 на ребристыхвреждением алмазов. Мельница сложна...

Номер патента: 723764

Опубликовано: 25.03.1980

Авторы: Воробьев, Иванов, Король, Чубыкин

МПК: H03K 3/284

Метки: ждущий, мультивибратор

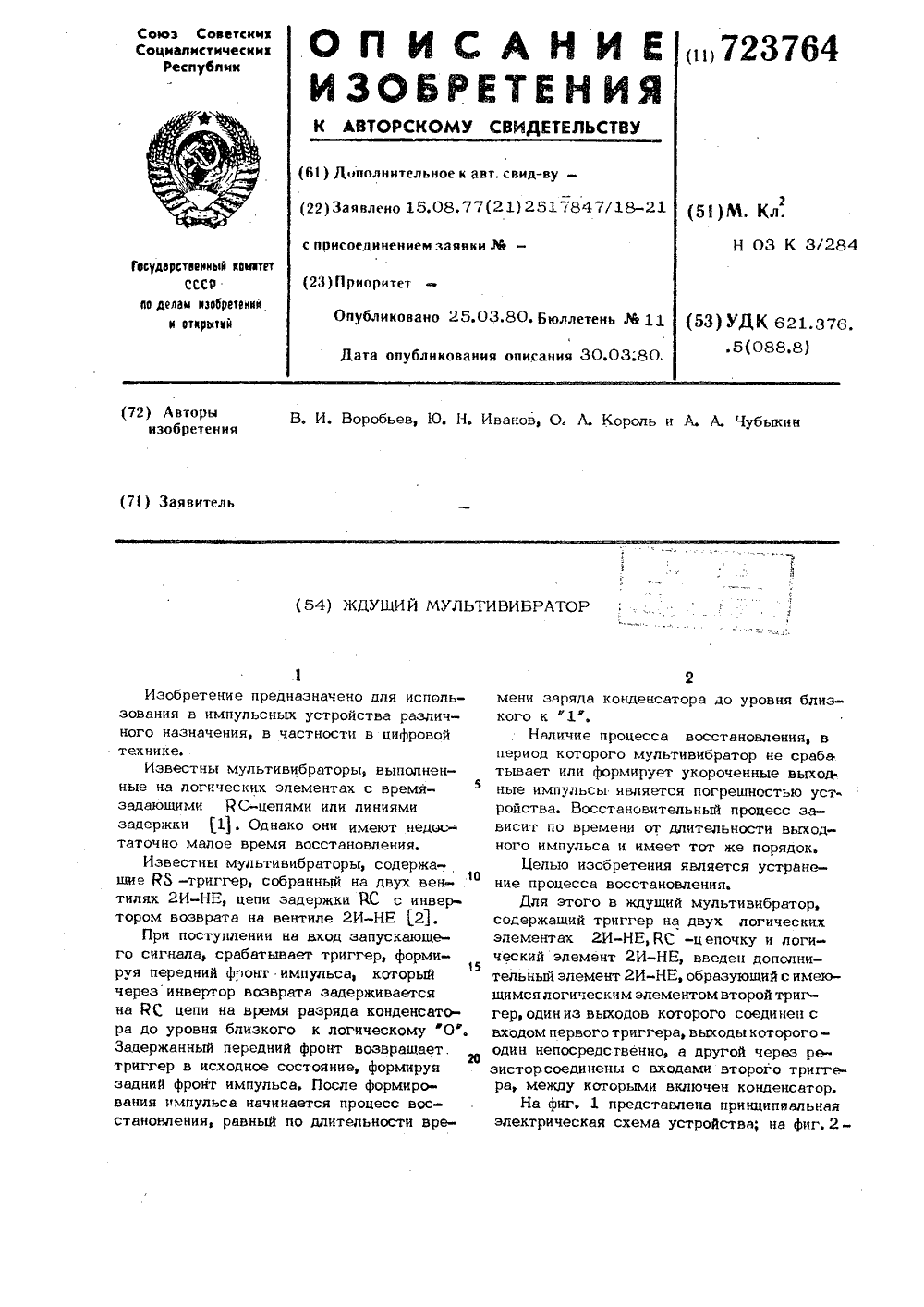

...23эпюры напряжений поясняющие его работу.Мудьтивибратор состоит из двух Й 3-триггеров ца вентилях 2 И-НЕ 1-4 и времязадвюшей ЙС -цепи цв резисторе 5 и .конденсаторе 6. Запускающим входом является свободный установочный вход первого ЙЯ -триггера, в выходом - свободный выход второго М -триггера. На чертеже даны входная клемма 7 устройства, выходы 8 и 9 первого%8 -триггера, выход РС -цепи 10, выходы 11 и 12 второго ЙЯ -триггера. В исходном состоянии первый триггер (вентили 1,2 по выходу 8 находится в "О", а второй триггер (вентили 3,4) по выходу 11"- в "1". Верхняя обкладка конденсатора 6 заряжена отрицательно. Запускающий импульс опрокидьпьаст первый триггер, который, переключая вентиль 4 в "1", формирует передний фронт выходного...

Номер патента: 698652

Опубликовано: 25.11.1979

Автор: Чубыкин

МПК: B02C 19/18

Метки: мельница, шаровая, электромагнитная

...с электроприводом на чертеже не показан). В верхней части корпуса 1, закрепленного на раме 9 немагнитными кронштейнами 17 и 18, установлен загрузочный бункер 19. К нижнейчасти корпуса 1 с помощью Обечайки 20и болтов 21 крепится эластичная манжета 22, между которой и днищем камеры4 образован зазор для выгрузки матери 40ала, На днище 4 укреплен эластичный интенсификатор разгрузчки 23, входящий вкольцевой разгрузочный желоб 24, который имеет течку 25 и соединен с коллек=тором смывной воды 26,45Корпус рабочей камеры 1 может быть выполнен как иэ ферромагнитного материала, так и из немагнитного, Причем, .в обоих случаях он может быть футероввн эластичным немагни тным материалом. Ба 50 рабан 2, сердечник 5, полюса 6, 7, а также мелющие тела...

Номер патента: 247375

Опубликовано: 01.01.1969

Авторы: Гельфандбейн, Рижское, Чубыкин

МПК: G05B 5/00

Метки: динамического, звена, коэффициента, стабилизации, статического, усиления

...устройства не дают возможности управлять статическим коэффициентом усиле. ния непрерывно функционирующего звена.Предложенное устройство отличается от известных тем, что в нем установлены два многоточечных коррелятора с подключенными последовательно ко входному зажиму интегратором, перемножителем, запоминающим устройством и дифференциатором. Выходные зажимы обоих дифференциаторов подключены ко входам соответствующих интеграторов, входной зажим интегратора первого коррелятора подключен ко входу динамического звена и ко вторым входам обоих перемножителей, а выход динамического звена подключен ко входному зажиму второго коррелятора.Это дает возможность обеспечить постоянство заданного значения коэффициента усиления...

Номер патента: 186546
