Секция защитных дисков

Номер патента: 982562

Опубликовано: 23.12.1982

Автор: Кан

МПК: A01C 9/00

Метки: бороздозакрывающих, дисков, картофелесажалки, секция

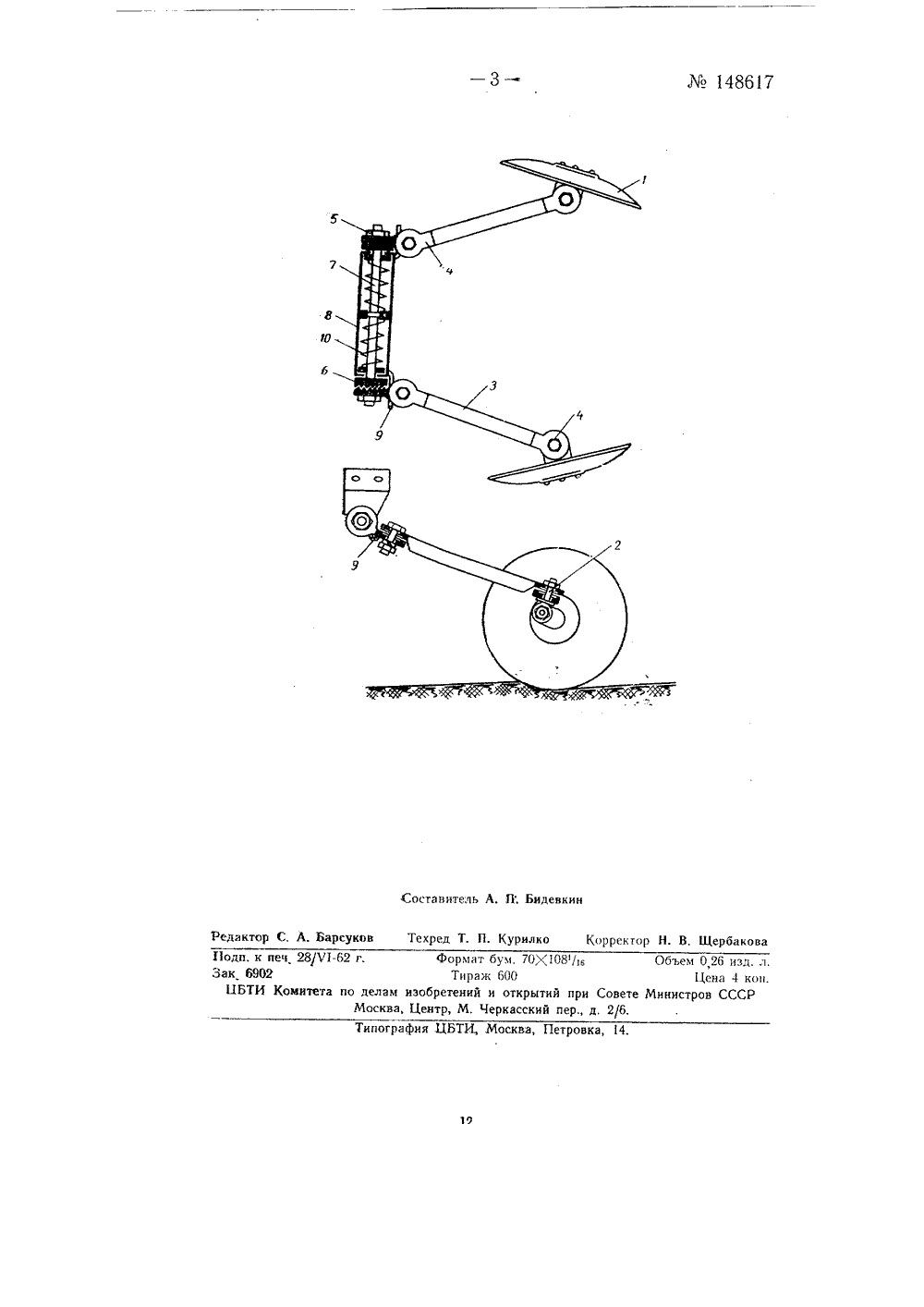

...надежностью в работе.Цель изобретения - 1ности секции.Указанная цель достигается тем, что нажимное устройство выполнено в виде шарнирного четырехзвенника и снабжено пружиной растяжения.На чертеже изображена секция бороздозакрывающих дисков.Она состоит из рамки 1, пружины 2 растяжения, шарнирного четырехзвенника 3, натяжника 4, полуосей 5, пары сферических дисков 6, сектора 7 для регулировки.Передняя часть рамки 1 шарнирно присоединена к раме сажалки. Диски 6 установлены всвал на полуосях 5. Регулировка угла атаки дисков производится поворотом полуосей 5 относительно сектора 7, неподвижно соединенного с рамкой 1. Шарнирный четырехзвенник 3 соединяет рамку 1 с рамой сажалки и посредством пружины982562 Формула изобретения...

Номер патента: 263802

Опубликовано: 01.01.1970

Авторы: Биргер, Кась, Шорр

МПК: F04D 29/60

Метки: диском, замковое, лопаток, соединение, шарнирное

...предусматривает наличие разъема 11 между дисками 8 (например, соединениями Хирта). Между ребордами диска вкольцевой проточке 12 устанавливается демпфирующее кольцо 18, Под действием центро 25 бежных сил кольцо прижимается к нижнемуторцу 14 хвостовика лопатки,В шарнирном замковом соединении с контактными поверхностями, выполненными смалым радиусом кривизны, несущие выступы30 хвостовика имеют вставку 15 из твердого материала, а в окна реборды диска помещается вставка 1 б также из твердого материала. При использовании для вставок материалов с высокой контактной прочностью радиусы контактирующих поверхностей могут быть выполнены небольшими, в связи с чем уровень изгибных напряжений существенно снижается.В конструкции с шарнирной...

Номер патента: 173550

Опубликовано: 01.01.1965

Авторы: Сигалов, Хатулев

МПК: F16D 27/08, F16D 65/52

Метки: автоматической, вынесенных, дисков, износа, компенсацией, муфта, электромагнитная

...л 1 ппли с прав 1 э 1 м и левым напраВлеЕпгямп подъема. Нажимное кольцо, центрированное в поводке, своими выступами входит в радиальные пазы поводка и может переме.цаться стнос 11 телыгс пего в осевом направленпп,Прп пев 1;лгогенпой муфте вращение гателя передается через втулку 10 н11 к магнитопроводу, внутренние идиски прп этом проскальзывают, С173550 П редм ет изобретения Составитель Г 1, Р,. Ыостмоиовктор Т. В. Данилова Текред Л. К. Ткаченко Корректор О. Б. Тсовнна Заказ 2194/8 Тираж 2000 Форма ЦНЫ 1411 И Гос,арстзенного ко 1 1 осква, бум. 60 Х 90/а Объем 0,21 изд. л, Цена 5 коп. ета по делан изобретений и открытий СССРенто, пр, Серова, д. 4 посрафпн, пр, С азч 1 ова,напряжения в катушку возбуждения нажимпос кольцо передает на...

Номер патента: 1208087

Опубликовано: 30.01.1986

Авторы: Голомазов, Горбачев, Зубарев

МПК: C21D 9/24

Метки: автоматическая, дисков, линия, термообработки

...дисков, Захват 9 перекладчика дисков, установленный между позициями закалки в штампе 15 и отпуска в штампе-индукторе 18, ос. нащен приспособлением 22 подачи хладагента, которое состоит иэ расположенного в верхней части захвата 9 кольцевого коллектора 23, а в нижней - насадки 24, перфорированной в направлении диска,Линия работает следующим образом.5 1 О 15 20 Кассета 3 с дисками.устанавливается на поворотный стол 4, поворачивается под загрузочный пневмоцилиндр 1 и фиксируется, Перекладчик первого ручья идет под загрузку (не показано), Захват 6 устанавливается над кассетой 3, захват 7 - над диском, лежащим на закалочном индукторе 11, захват 8 и 9 - над дисками, находящимися в штампах 14 и 15, электромагниты 10 - над диском, лежащим на...
