Устройство для вычитания и добавления импульсов

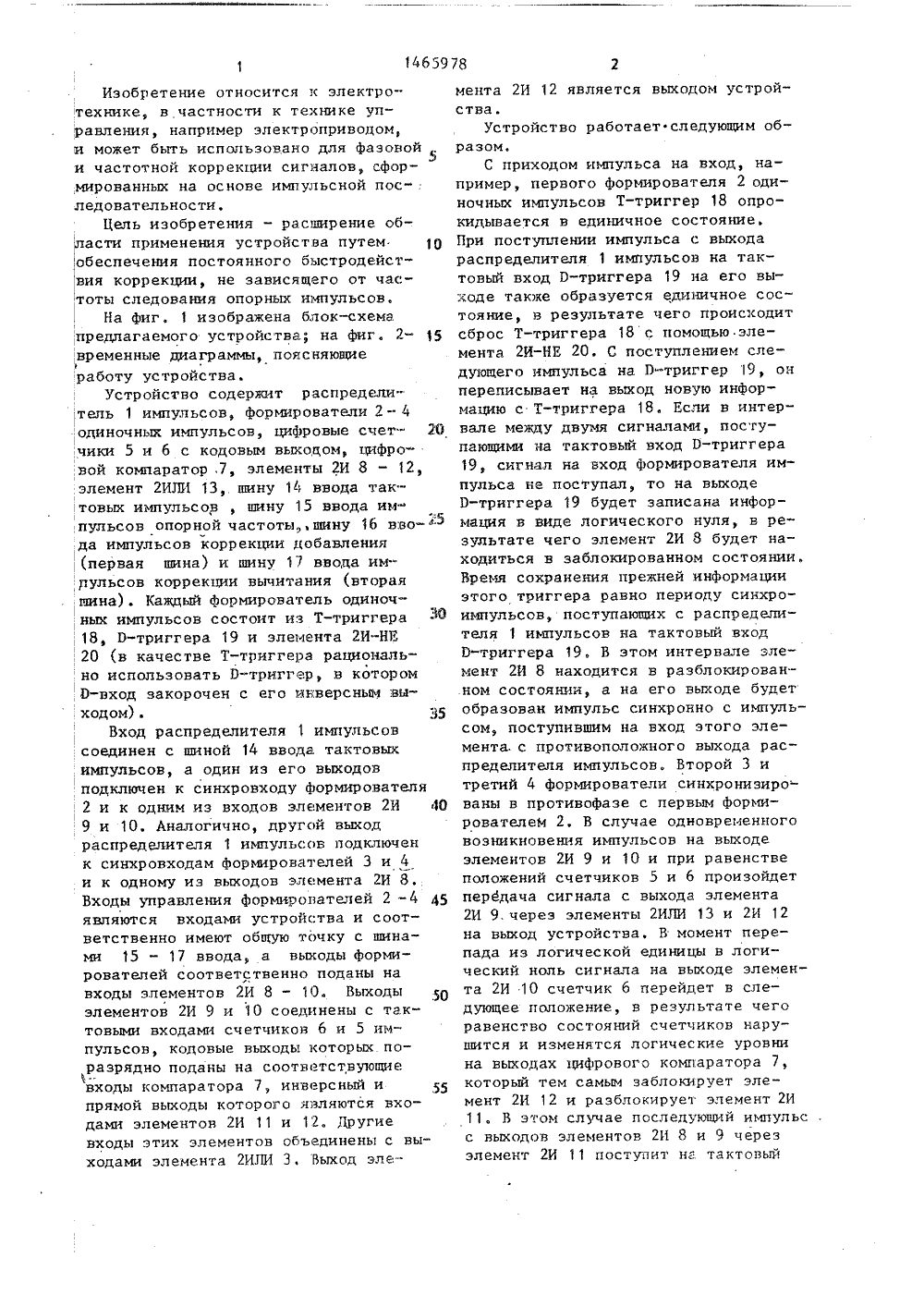

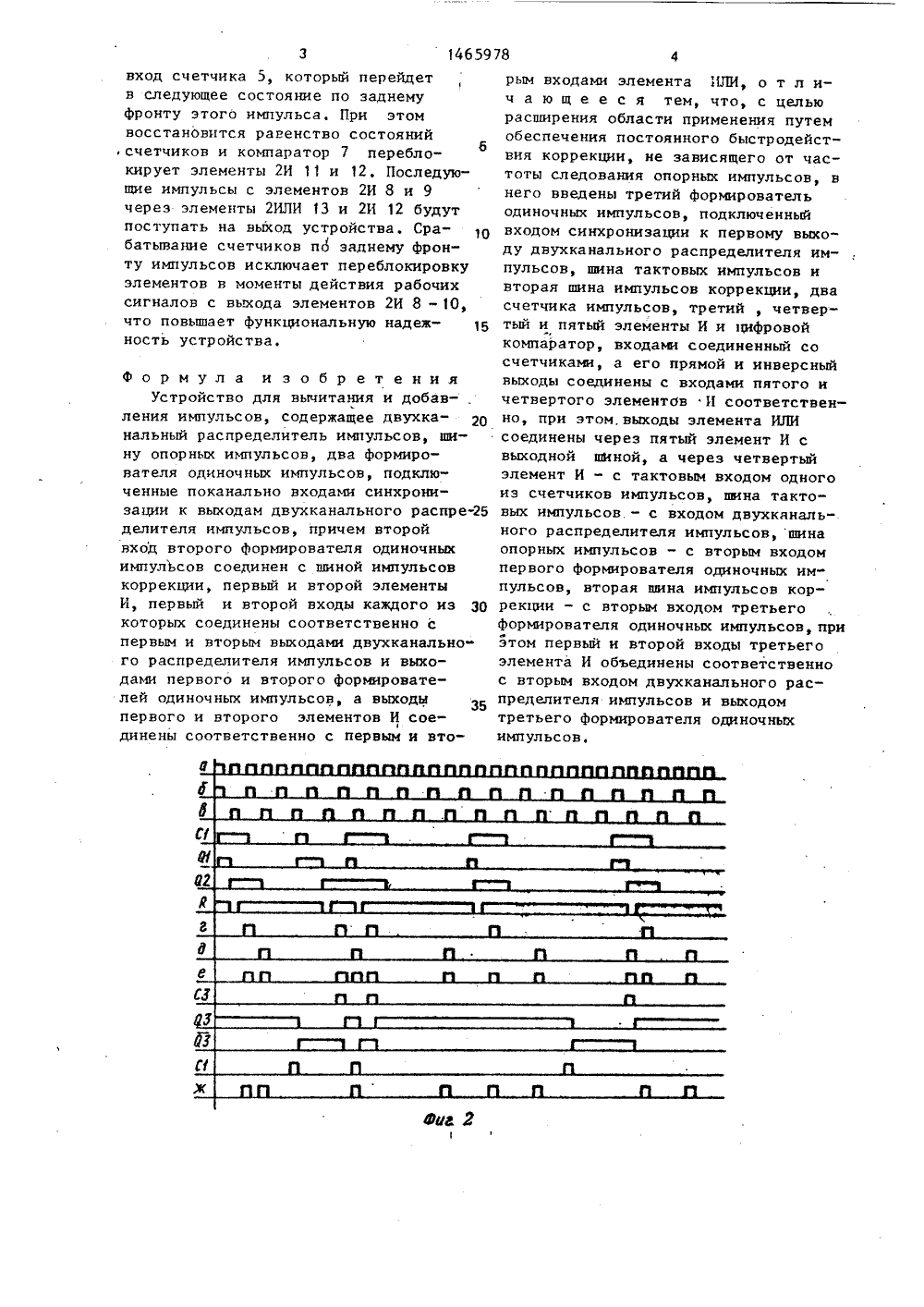

,146597 СП 4 Н 03 К 5/19 5 ФГОСУДАРСТВЕННЫ ПО ИЗОБРЕТЕНИ ПРИ ГКНТ СССР ОМИТЕТОТНРЫТИЯЫ БРЕТЕН ПИСАНИЕ И К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ(71) Всесоюзный научно-исследовательский, проектно-конструкторский и технологический институт источников тока(56) Авторское свидетельство СССР и. 815730, кл, С 06 С 7/26, 1979.Авторское свидетельство СССР Р 1127083, кл. Н 03 К 5/156, 1983. (54) УСТРОЙСТВО ДЛЯ ВЫЧИТАНИЯ ДОБАВЛЕНИЯ ИМПУЛЬСОВ(57) Изобретение относится к электротехнике, в частности к технике управления, например электроприводам, и может быть использовано для фазовой и частотной коррекции сигналов, сфор мированных на основе импульсной последовательности. Цель изобретениярасширение области применения - достигается путем обеспечения постоянства быстродействия, коррекции, независяпего от частоты следованияопорннх импульсов. Устройство содержит блок 1 - распределитель импульсов, блоки 2 , 3 и 4 - формирователиодиночных импульсов, цифровые счетчи"ки 5 и 6 с кодовым выходом, цифровой компаратор 7, элементы 2 И 8 - 12,элемент 2 ИЛИ 13, шины 14 - 17 вводасоответственно тактовых импульсов,импульсов опорной частоты, импульсовкоррекции добавления, импульсов коррекции вычитания. Каждый блок формирования состоит из Т-триггера 18,Р-триггера 19 и элемента 2 И-НЕ 20,В устройстве обеспечивается срабатывание счетчиков по заднему фронтуимпульсов, что исключает переблокировку элементов 2 И 8, 9 и 10 и повьппает функциональную надежностьустройства. 2 ил.Изобретение относится к электротехнике, в частности к технике управления, например электроприводом и может быть использовано для Фазовой и частотной коррекции сигналов, сфор,мированных на основе импульсной пос" . ледовательности.Цель изобретения - расширение области применения устройства путем.обеспечения постоянного быстродействия коррекции, не зависящего от частоты следования опорных импульсов,На Фиг. 1 изображена бпок-схема предлагаемого устройства; на фиг. 2- 15 временные диаграммы, поясняющиеработу устройства.Устройство содержит распредели,тель 1 импульсов, Формирователи 2 - 4 одиночных импульсов, цифровые счет О чики 5 и б с кодовым выходом, цифровой компаратор,7, элементы 2 И 8 - 12, элемент 2 ИЛИ 13, шину 14 ввода тактовых импульсов , шину 15 ввода им" пульсов опорной частотышину 1 б вво- "5 да импульсов коррекции добавления (первая шина) и шину 17 ввода импульсов коррекции вычитания (вторая нина). Каждый Формирователь одиночных импульсов состоит из Т-триггера Ю 18, 1 у-триггера 19 и элемента 2 И-НЕ 20 (в качестве Т-триггера рационально использовать Ю-триггер, в котором О-вход закорочен с его инверсньоч выходом) . 35Вход распределителя 1 импульсов соединен с шиной 14 ввода тактовых импульсов, а один из его выходов подключен к синхровходу формирователя 2 и к одним из входов элементов 2 И 4 О 9 и 10. Аналогично, другой выход распределителя 1 импульсов подключен к синхровходам Форьярователей 3 и 4 и к одному из выходов элемента 2 И 8. Входы управления Формирователей 2 -4 15 являются входами устройства и соответственно имеют общую точку с шинами 15 - 17 ввода а выходы Формирователей соответственно поданы на входы элементов 2 И 8 - 10. Выходы элементов 2 И 9 и 10 соединены с тактовыми входами счетчиков б и 5 им - пульсов, кодовые выходы которых поразрядно поданы на соответствующие входы компаратора 7, инверсный и 55 прямой выходы которого являются входами элементов 2 И 11 и 12. Другие входы этих элементов объединены с выходами элемента 2 ИЛИ 3. Выход элемента 2 И 12 является выходом устройства.Устройство работает следующим образом.С приходом импульса на вход, например, первого Формирователя 2 одиночных импульсов Т-триггер 18 опрокидывается в ециничное состояние.При поступлении импульса с выхода распределителя 1 импульсов на тактовый вход 0-триггера 19 на его выходе также образуется единичное состояние, в результате чего происходит сброс Т-триггера 18 с помощью.элемента 2 И-НЕ 20, С поступлением следующего импульса на В-триггер 19, он переписывает на выход новую информацию с Т-триггера 18. Если в интервале между двумя сигналами, поступающими на тактовый вход 0-триггера 19, сигнал на вход Формирователя импульса не поступал, то на выходе 0-триггера 19 будет записана информация в виде логического нуля, в результате чего элемент 2 И 8 будет находиться в заблокированном состоянии. Время сохранения прежней информации этого триггера равно периоду синхроимпульсов, поступающих с распределителя 1 импульсов на тактовый вход В-триггера 19, В этом интервале элемент 2 И 8 находится в разблокированном состоянии, а на его выходе будет образован импульс синхронно с импульсом, поступившим на вход этого элемента. с противоположного выхода распределителя импульсов. Второй 3 и третий 4 Формирователи синхронизиро- ваны в противофазе с первым формирователем 2. В случае одновременного возникновения импульсов на выходе элементов 2 И 9 и 10 и при равенстве положений счетчиков 5 и б произойдет передача сигнала с выхода элемента 2 И 9,через элементы 2 ИЛИ 13 и 2 И 12 на выход устройства. В момент перепада из логической единицы в логический ноль сигнала на выходе элемента 2 И 10 счетчик б перейдет в следующее положение, в результате чего равенство состояний счетчиков нарушится и изменятся логические уровни на выходах цифрового компаратора 7, который тем самым заблокирует элемент 2 И 12 и разблокирует элемент 2 И 11, В этом случае последующий импульс с выходов элементов 2 И 8 и 9 через элемент 2 И 1 1 поступит на тактовыйвход счетчика 5, который перейдет в следующее состояние по заднему фронту этого импульса. При этом восстановится равенство состояний , счетчиков и компаратор 7 перебло 6 кирует элементы 2 И 11 и 12, Последующие импульсы с элементов 2 И 8 и 9 через элементы 2 ИЛИ 13 и 2 И 12 будут поступать на выход устройства, Срабатывание счетчиков по" заднему фронту импульсов исключает переблокировку элементов в моменты действия рабочих сигналов с выхода элементов 2 И 8 -10, что повьппает функциональную надежность устройства. Формула изобретенияУстройство для вычитания и добав- . ления импульсов, содержащее двухка нальный распределитель импульсов, шину опорных импульсов, два формирователя одиночных импульсов, подключенные поканально входами синхронизации к выходам двухканального распре"25 делителя импульсов, причем второй вход второго формирователя одиночных импулЬсов соединен с шиной импульсов коррекции, первый и второй элементы И, первый и второй входы каждого из до которых соединены соответственно с первым и вторым выходами двухканального распределителя импульсов и выходами первого и второго форьярователей Одиночных импульсОВ, а выходы 35 первого и второго элементов И соединены соответственно с первым и вторым входами элемента ИЛИ, о т л ич а ю щ е е с я тем, что, с цельюрасширения области применения путемобеспечения постоянного быстродействия коррекции, не зависящего от частоты следования опорных импульсов, внего введены третий формировательодиночных импульсов, подключенныйвходом синхронизации к первому выходу двухканального распределителя импульсов, шина тактовых импульсов ивторая шина импульсов коррекции, двасчетчика импульсов, третий , четвертый и пятый элементы И и цифровойкомпаратор, входами соединенный сосчетчиками, а его прямой и инверсныйвыходы соединены с входами пятого ичетвертого элементов И соответственно, при этом, выходы элемента ИЛИсоединены через пятый элемент И свыходной шиной, а через четвертыйэлемент И - с тактовым входом одногоиз счетчиков импульсов, шина тактовых импульсов - с входом двухканального распределителя импульсов, шинаопорных импульсов - с вторым входомпервого формирователя одиночных импульсов, вторая шина импульсов коррекции - с вторым входом третьегоформирователя одиночных импульсов,приэтом первый и второй входы третьегоэлемента И объединены соответственнос вторым входом двухканального распределителя импульсов и выходомтретьего формирователя Одиночныхимпульсов.
