Формирователь импульсов перехода сигнала через нулевое значение

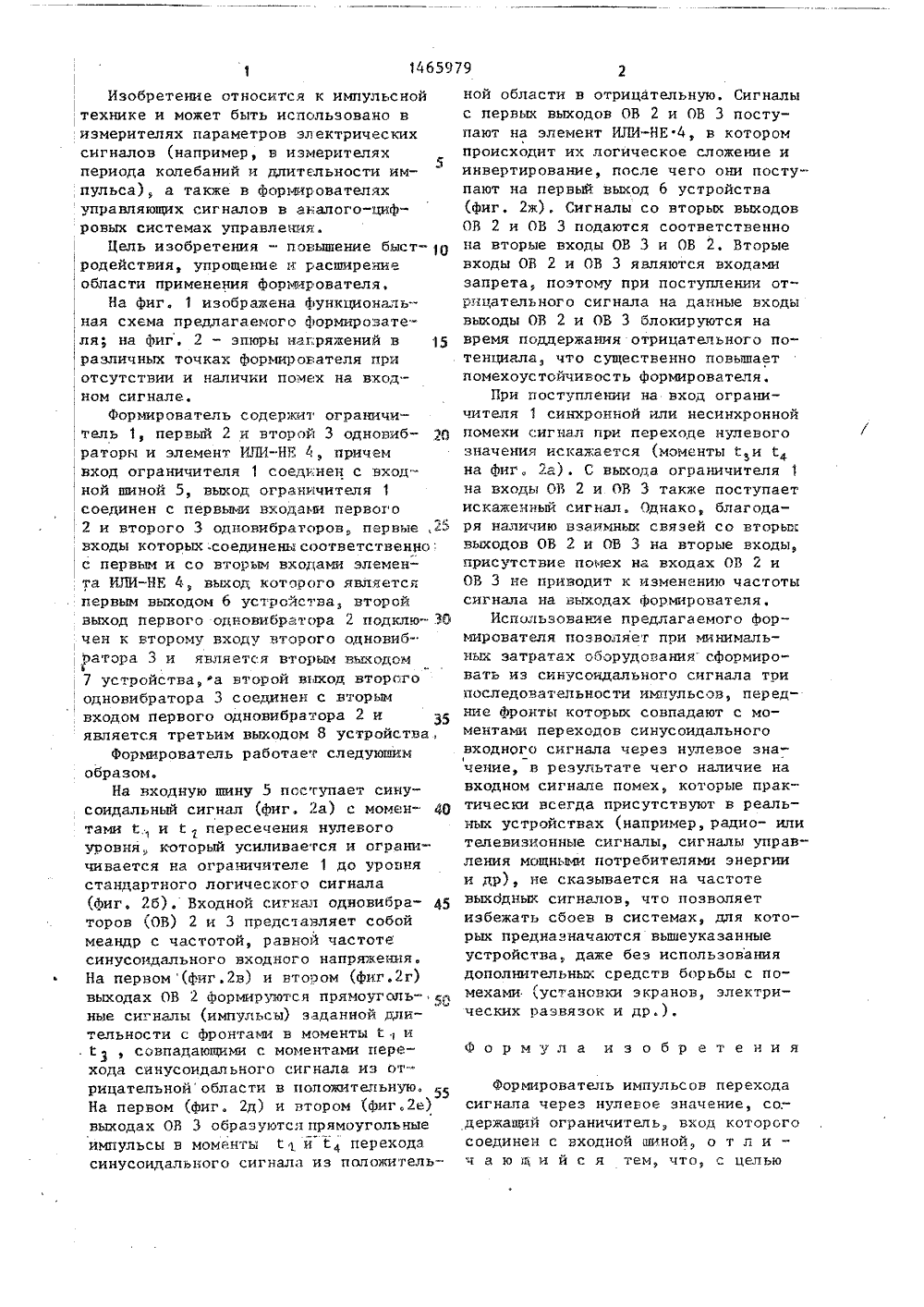

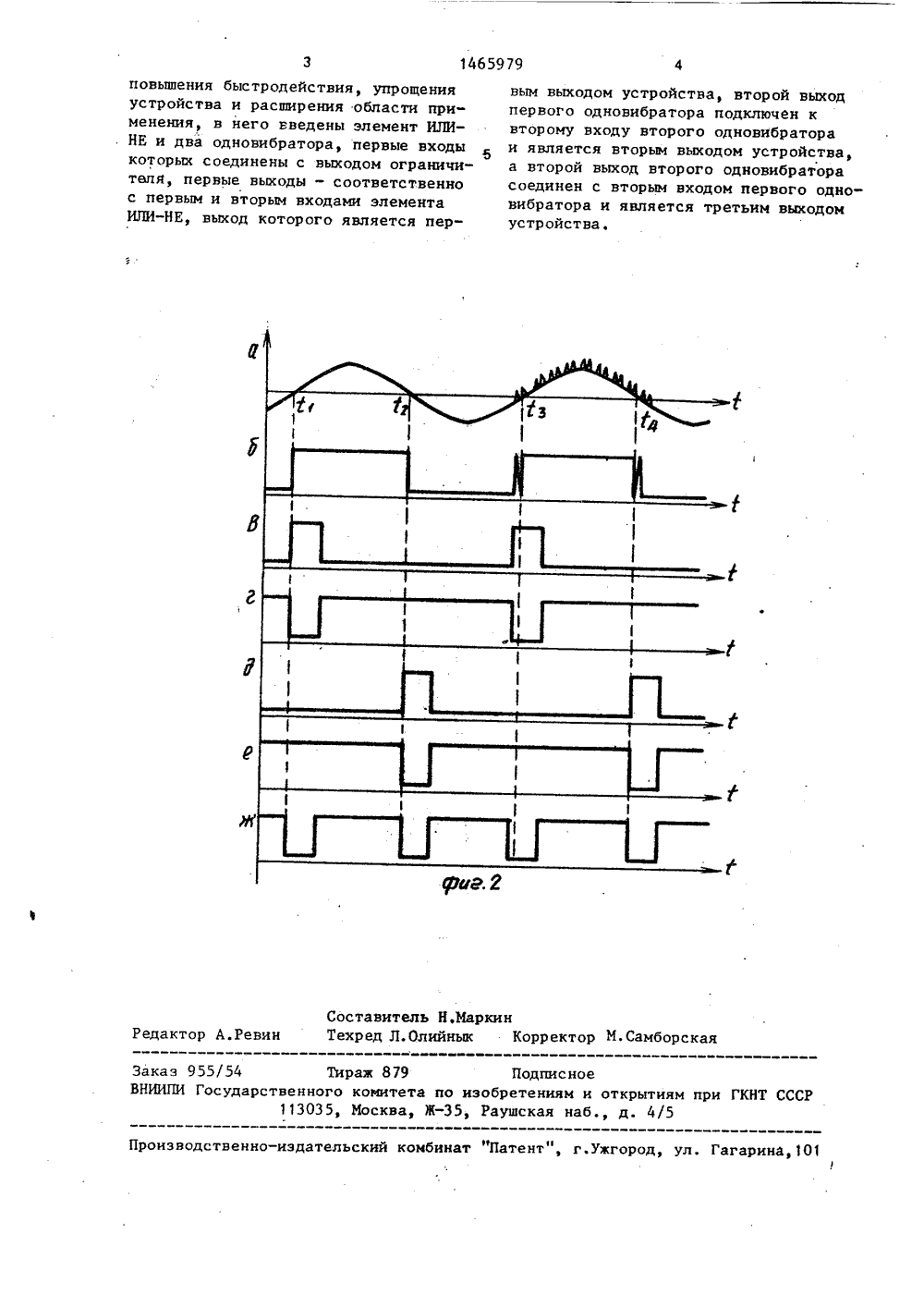

ГОСУДАРСТВЕННЫЙ НОМИПО ИЗОБРЕТЕНИЯМ И ОЧНРЫТПРИ ГКНТ СССР К АВТОРСКОМУ СВИДЕТЕЛЬС(56) Авторское свидетельство СССРВ 1228243, кл . Н 03 К 5/13, 1984(54) ФОРГ 1 ИРОВАТЕЛЬ ИГ 1 ПУЛЬСОВ ПЕРЕХОДА СИГНАЛА ЧЕРЕЗ НУЛЕВОЕ ЗНАЧЕНИЕ(57) Изобретение относится к импульсной технике и может быть использовано в измерителях параметров электрических сигналов (например, в измерителях периода колебаний и длительности импульсов), а также в форми 4 Н 03 К 5/24, С 05 В 1/О рователях управляющих сигнал алого-цифровых системах управл11 ель изобретения - повышение быстродействия, упрощение и расширениеобласти применения. Формировательимпульсов перехода сигнала черезнулевое значение содержит ограничитель 1, вход которого соединен свходной шиной 5, Введение в формирователь двух одновибраторов 2, 3 иэлемента ИЛИ-НЕ 4 позволяет обеспечивать расширение области его применения. Наличие перекрестных связеймежду одновибраторами 2, 3 позволяетповысить быстродействие. 2 ил,Изобретение относится к импульснойтехнике и может быть использовано визмерителях параметров эл ектрическихсигналов (например, в измерителяхпериода колебаний и длительности импульса), а также в Формирователяхуправляющих сигналов в аналого-цифровых системах управления.Цель изобретения - повышение быст Ородействия, упрощение и расширениеобласти применения Формирователя,На Фиг. 1 изображена функциональ.ная схема предлагаемого Формировате,ля; на фиг. 2 - эпюры напряжений вразличных точках формирователя при, отсутствии и наличии помех на входномм сигнале,Формирователь содержит ограничи тель 1, первый 2 н второй 3 однонибраторы и элемент ИЛИ-НЕ 4 причемувход ограничителя 1 соединен с вход, ной шиной 5, выход ограничителя 1,соединен с первыи входами первого, 2 и второго 3 одновибраторов, первые,25,входы которых соединены соответственно; с первым и со вторым входами элемента ИЛИ-НЕ 4, выход которого являетсяпервым выхоцом 6 устройства, второйвыход первого одновибратора 2 подклю Очен к второму входу второго одновнбзатора 3 и является вторым выходомь, 7 устройства, фа второй выход второгоодновибратора 3 соединен с вторымвходом первого одновибратора 2 и З 5является третьим выходом 8 устройства,Формирователь работает следуюнимобразом,На входную шину 5 поступает синусоидальный сигнал (Фиг. 2 а) с момен Отами , и й ., пересечения нулевогоуровня. который усиливается и ограничивается на ограничителе 1 до уровнястандартного логического сигнала(Фиг, 2 б). Входной сигнал одновибраторов (ОВ) 2 и 3 представляет собоймеандр с частотой, равной частотесинусоидального входного напряжения.На первом (фиг.2 в) и втором (Фиг,2 г)выходах ОВ 2 Формируются прямоугольные сигналы (импульсы) заданной длительности с фронтами в моменты й, исовпадающими с моментами перехода синусоидального сигнала из от рицательнойобл:асти в положительную.На первом (фиг. 2 д) и втором (фиг.2 е)выходах ОВ 3 образуются прямоугольныеимпульсы в моменты 1йпереходасинусоидального сигнала из положительной области в отрицательную. Сигналыс первых выходов ОВ 2 и ОВ 3 поступают на элемент ИЛИ-НЕ 4, в которомпроисходит их логическое сложение иинвертирование, после чего они поступают на первый выход 6 устройства(фиг. 2 ж), Сигналы со вторых выходовОВ 2 и ОВ 3 подаются соответственнона вторые входы ОВ 3 и ОВ 2. Вторыевходы ОВ 2 и ОВ 3 являются входамизапрета, поэтому при поступлении отрицательного сигнала на данные входывыходы ОВ 2 и ОВ 3 блокируются навремя поддержания отрицательного потенциала, что существенно повышаетпомехоустойчивость Формирователя.При поступленин на вход ограничителя 1 синхронной или несинхроннойпомехи сигнал при переходе нулевогозначения искажается (моменты г: и 1,на фиг. 2 а). С выхода ограничителя 1на входы ОВ 2 и ОВ 3 также поступаетискаженный сигнал, Однако, благодаря наличию взаимных связей со вторыхвыходов ОВ 2 и ОВ 3 на вторые входы,присутствие помех на входах ОВ 2 иОВ 3 не приводит к изменению частотысигнала на выходах Форьяроватепя.Использование предлагаемого Формирователя позволяет при минимальных затратах оборудования сформировать из синусоидального сигнала трипоследовательности импульсов, передние фронты которых совпадают с моментами переходов синусоидальноговходного сигнала через нулевое зна 1чение, в результате чего наличие навходном сигнале помех, которые практически всегда присутствуют в реальных устройствах (например, радио- илителевизионные сигналы, сигналы управления мощными потребителями энергиии др), не сказывается на частотевыхбдных сигналов, что позволяетизбежать сбоев в системах, для которых предназначаются вышеуказанныеустройства даже без использованиядополнительных средств борьбы с помехами (установки экранов, электрических оазвязок и др.),Формула изобретенияФормирователь импульсов перехода сигнала через нулевое значение, со; держащий ограничитель, вход которого соединен с входной шиной, о т л и - ч а ю щ и й с я тем, что, с цельюЗаказ 955/54 Тираж 879 ПодписноеВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР113035, Москва, Ж, Раушская наб., д. 4/5 зводственно-издательский комбинат Патент , г.ужгород, ул. Гагари ан,01 повышения быстродействия, упрощенияустройства и расширения области применения, в него введены элемент ИЛИНЕ и два одновибратора, первые входыкоторых соединены с выходом ограничителя, первые выходы - соответственнос первым и вторым входами элементаИЛИ-НЕ, выход которого является первым выходом устройства, второй выходпервого одновибратора подключен квторому входу второго одновибратораи является вторым выходом устройства,а второй выход второго одновибраторасоединен с вторым входом первого одновибратора и является третьим выходомустройства,
