Линтер

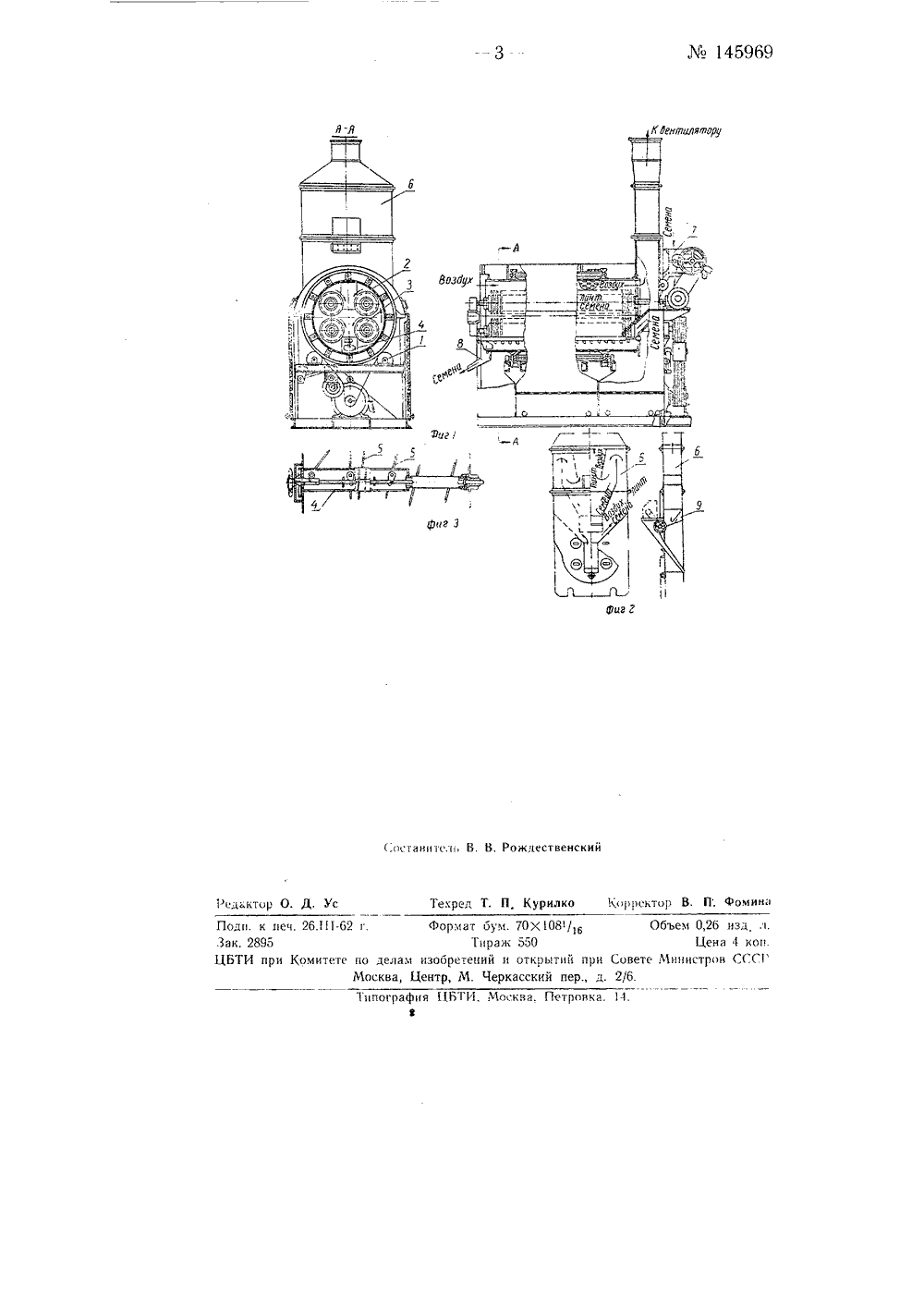

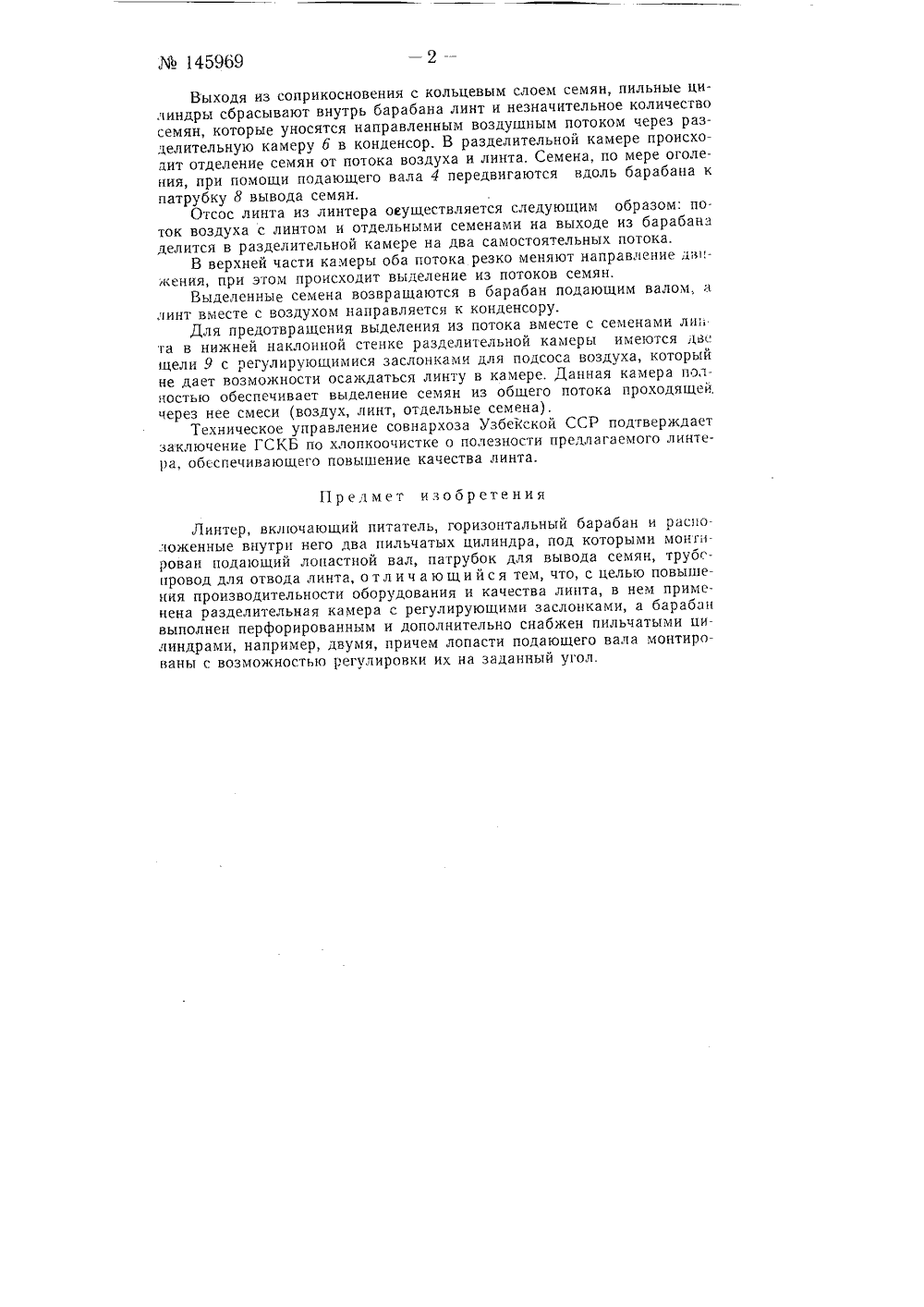

Ж 145969 Класс 29 а, 1ссср ОПИСАНИЕ ИЗОБРЕТЕНИЯК АВТОРСКОМУ СВИДЕТЕЛЬСТВУ Подписная групгга М 131 В И. Герасимчук и И. И. ХохловДИНТЕРЗаявлено 1 О июля 1961 г. за Хе 737520/28- 12 в Комитет по делам изобретений и открытий при Совете Министров СССРОпубликовано в Бюллетене изобретений. ЪЪ 7 за 1962 гИзвестны линтеры, которые включают питатель, барабан, внутри которого расположены два пильчатых цилиндра и подающий лопастной вал, трубопровод, отводящий линт, и патрубок для вывода семян.Отличительная особенность описываемого линтера заключается в томчто он снабжен разделительной камерой с регулирующими заслонками, а барабан перфорирован и снабжен двумя дополнительными пильчатыми цилиндрами, под которыми располагается подающий вал с регулируемыми на заданный угол лопастями.Линтер такой конструкции, наряду с повышением производитепьности, улучшает качество линта.На фиг. 1 показан общий вид линтера в двух проекциях; ни фиг. 2 - разделительная камера в двух проекциях; на фиг, 3 - подающий вал с регулируемыми лопастями.На четырех опорных роликах 1 установлен полый перфорированный вращающийся барабан 2, внутри которого размещены четыре пильных цилиндра 3, вращающихся в одном направлении с барабаном.Г 1 од пильными цилиндрами 3 расположены подающий вал 4 с регулируемыми лопастями 5, предназначенный для перемешивания и продвижения семян вдоль перфорированного барабана 2.С торца барабана размещены разделительная камера б, с регулируюшими заслонками, предназначенная для выделения семян из потока пинта и воздуха, и питатель 7 семян.Работа линтера заключается в следующем: семена, прошедшие двойное линтерование, подаются питателем 7 во внутрь барабана 2, в котором они под действием центробежной силы прижимаются к внутренней стенке барабана, образуя при этом плотное семенное кольцо, Как только кольцевой слой достигнет определенной толщины, четыре пильных цилиндра 3 врезаются в толщу семян и производят соскабливание с них линта.Ф 145969Выходя из соприкосновения с кольцевым слоем семян, пильные циы сбрасывают внутрь барабана линт и незначительное количество линдры с рсемян, которые уносятся направленным воздушным потоком ер р делительную камеру б в конденсор. В разделительной камере происходит отделение семян от потока воздуха и линта. Семена, по мере оголения при помощи подающего вала 4 передвигаются вдоль барабана к патрубку 8 вывода семян.Отсос линта из линтера оеуществляется следующим образом: поток воздуха с линтом и отдельными семенами на выходе из барабана делится в разделительной камере на два самостоятельных потока.В верхней части камеры оба потока резко меняют направление движения, при этом происходит выделение из потоков семян.Выделенные семена возвращаются в барабан подающим валом, а линт вместе с воздухом направляется к конденсору,Для предотвращения выделения из потока вместе с семенами лип та в нижней наклонной стенке разделительной камеры имеются две щели 9 с регулирующимися заслонками для подсоса воздуха, который не дает возможности осаждаться линту в камере. Данная камера полностью обеспечивает выделение семян из общего потока проходящеи, через нее смеси (воздух, линт, отдельные семена).Техническое управление совнархоза Узбекской ССР подтверждает заключение ГСКБ по хлопкоочистке о полезности предлагаемого линтера, обеспечивающего повышение качества линта.Предмет изобретенияЛинтер, включающий питатель, горизонтальный барабан и расположенные внутри него два пильчатых цилиндра, под которыми монгирован подающий лопастной вал, патрубок для вывода семян, трубопровод для отвода линта, о т л и ч а ю ш, и й с я тем, что, с целью повышения производительности оборудования и качества линта, в нем применена разделительная камера с регулирующими заслонками, а барабан выполнен перфорированным и дополнительно снабжен пильчатыми цилиндрами, например, двумя, причем лопасти подающего вала монтированы с возможностью регулировки их на заданный угол..оставител. В. В. Рождествеиски едактор О. Д. Ус Текред Т. П. Курилко Корректор В. П. Фомина И, Москва. Петровка. Типограф Поди. кЗак. 2895 ЦБТИ пр 26.11-62 г. Формат бум. 70 Х 108/1 аТирак оо 0митетс по делам изобретений и открытийМосква, Центр, М. Черкасский пер Объем 0,26 изд л. Цена 4 кои. и Совете Мин истров СГ Гд. 2/6.
