Устройство для измерения диаметров стволов деревьев
Похожие патенты | МПК / Метки | Текст | Заявка | Код ссылки
Текст

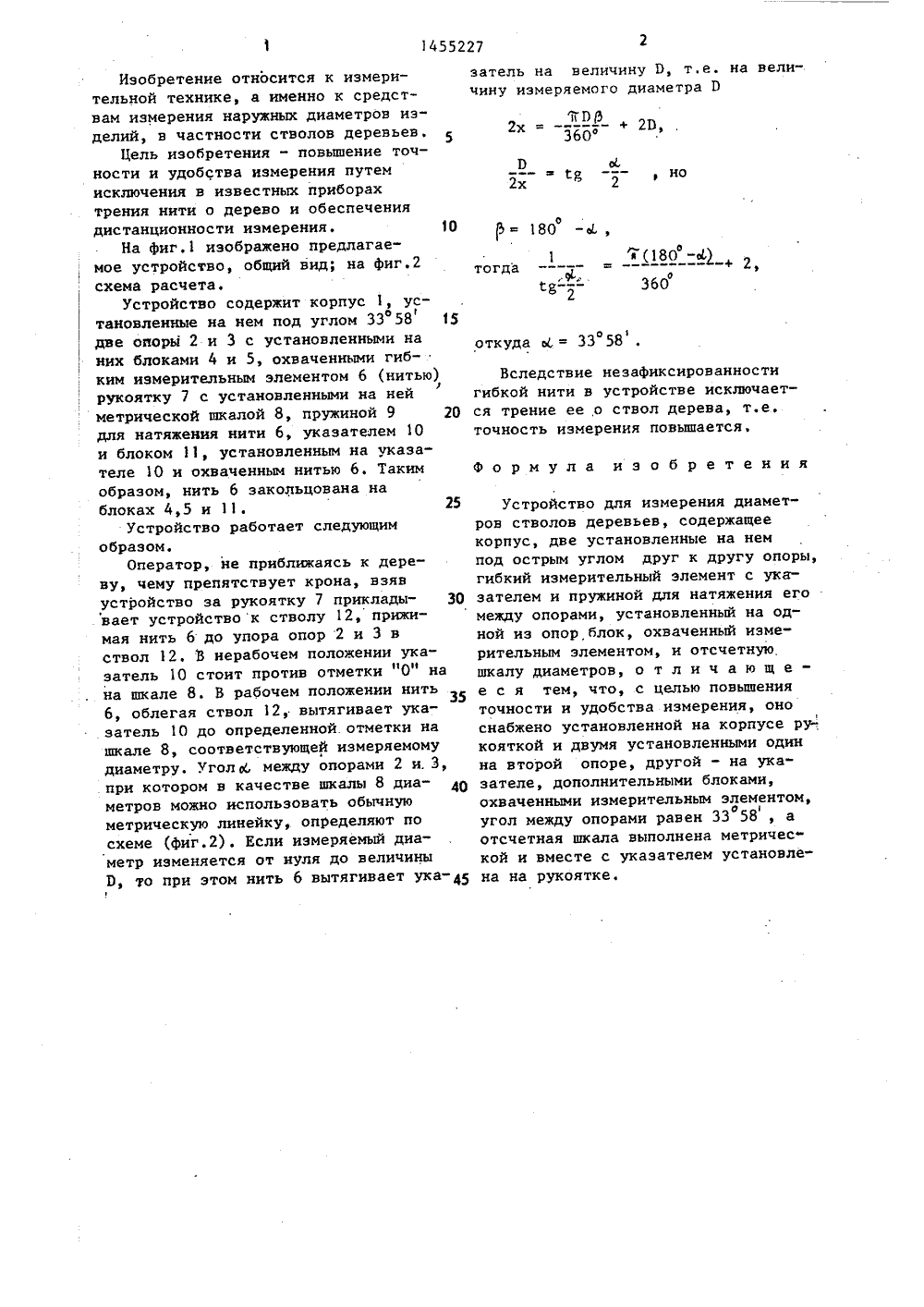

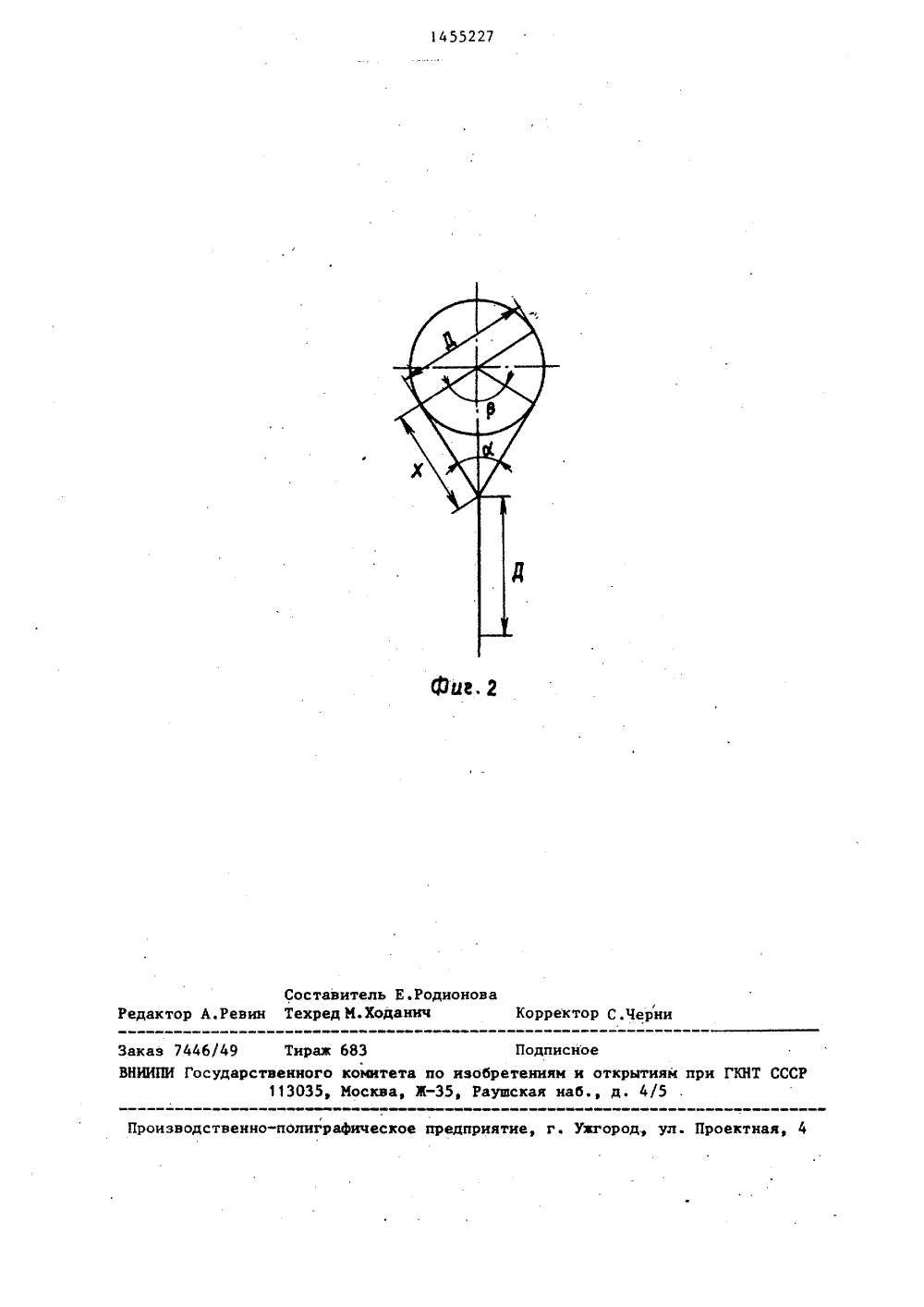

,( ) (71) . тель дово (72) (53) (56) Р 18 ьство СССР08, 1965. ИЗМЕРЕНИЯ ДИАЬЕВосится к измерименно к средстных диаметров ГОСУДАРСТВЕННЫЙ КОМИТЕТПО ИЗОБРЕТЕНИЯМ И ОТНРЬГИЯМПРИ ГКНТ СССР ИСАНИЕ ИЗ 4083992/25-2828,04.8630.01,89. БюлУкраинский накий институт остваЛ.П.Кононенко531.717 (088.8Авторское свид960, кл. С 01(54) УСТРОЙСТВО. ДЛЯМЕТРОВ СТВОЛОВ ДЕР(57) Изобретение отельной технике, авам измерения наруж изделий, в частности стволов деревьев. Целью изобретения является повышение точности и удобства измерения путем снабжения .устройства,содержащего корпус 1, опоры 2,3,гибкий измерительный элемент (нить)6, рукояткой 7 и двумя блоками 5,11,дополнительными к основному блоку 4,и расположения опор 2,3 под углом33 58 друг к другу. При этом гибкаянить 6 не зафиксирована, а заколь"цована вокруг блоков 4,5,11, натянута пружиной 9 и нри измерении вытягивает блок 11 с указателем 10 вдольшкалы 8 на величину измеряемого диаметра О, 2 ил.Изобретение относится к измерительной технике, а именно к средствам измерения наружных диаметров иэделий, в частности стволов деревьев.Цель изобретения - повышение точности и удобства измерения путем исключения в известных приборах трения нити о дерево и обеспечения дистанционности измерения.На фиг.1 изображено предлагаемое устройство, общий вид; на фиг.2 схема расчета.Устройство содержит корпус 1, установленные на нем под углом 33 58 15 две опоры 2 и 3 с установленными на них блоками 4 и 5, охваченными гибким измерительным элементом 6 (нитью)/ рукоятку 7 с установленными на ней метрической шкалой 8, пружиной 9 20 для натяжения нити 6, указателем 10 и блоком 11, установленным на указателе 10 и охваченным нитью 6. Таким образом, нить 6 закольцована на блоках 4,5 и 11. 25Устройство работает следующим образом.Оператор, не приближаясь к дереву, чему препятствует крона, взяв устройство за рукоятку 7 приклады вает устройство к стволу 12,прижимая нить 6 до упора опор 2 и 3 в ствол 12, В нерабочем положении указатель 10 стоит против отметки "0" на на шкале 8. В рабочем положении нить 6, облегая ствол 12, вытягивает указатель 10 до определенной. отметки на шкале 8, соответствующей измеряемому диаметру. Угол й между опорами 2 и, 3, при котором в качестве шкалы 8 диа метров можно использовать обычную метрическую линейку, определяют по схеме (фиг.2). Если измеряемый диаметр изменяется от нуля до величины Э, то при этом нить 6 вытягивает ука1затель на величину Э, т.е. на величину измеряемого диаметра 0 тлР 2 х = в+ 20 360 Фф (180 -е 1,) в -"- в + 2, 360 тогда откуда о = 33 58 Вследствие незафиксированности гибкой нити в устройстве исключается трение ее о ствол дерева, т.е. точность измерения повышается Формула и э о б р е т е н и я Устройство для измерения диаметров стволов деревьев, содержащее корпус, две установленные на нем под острым углом друг к другу опоры, гибкий измерительный элемент с указателем и пружиной для натяжения его между опорами, установленный на одной из опор блок, охваченный измерительным элементом, и отсчетную шкалу диаметров, о т л и ч а ю щ е - е с я тем, что, с целью повышения точности и удобства измерения, оно снабжено установленной на корпусе ру:, кояткой и двумя установленными один на второй опоре, другой - на указателе, дополнительными блоками, охваченными измерительным элементом,о угол между опорами равен 33 58 , а отсчетная шкала выполнена метрической и вместе с указателем установлена на рукоятке.1455227Фий 2Составитель Е.Родионова Редактор А.Ревин Техред М.Ходанич Корректор С,Черни Заказ 7446/49 Тирак 683 Подписное ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР113035, Москва, 3-35, Раушская наб., д. 4/5Производственно-полиграФическое предприятие, г. Уигород, ул. Проектная, 4
СмотретьЗаявка
4083992, 28.04.1986
УКРАИНСКИЙ НАУЧНО-ИССЛЕДОВАТЕЛЬСКИЙ ИНСТИТУТ ОРОШАЕМОГО САДОВОДСТВА
КОНОНЕНКО ЛЕОНИД ПАНТЕЛЕЕВИЧ, ДРУПП ПАВЕЛ ВИКТОРОВИЧ
МПК / Метки
МПК: G01B 5/08
Метки: деревьев, диаметров, стволов
Опубликовано: 30.01.1989
