Линейка для измерения диаметра стволов деревьев

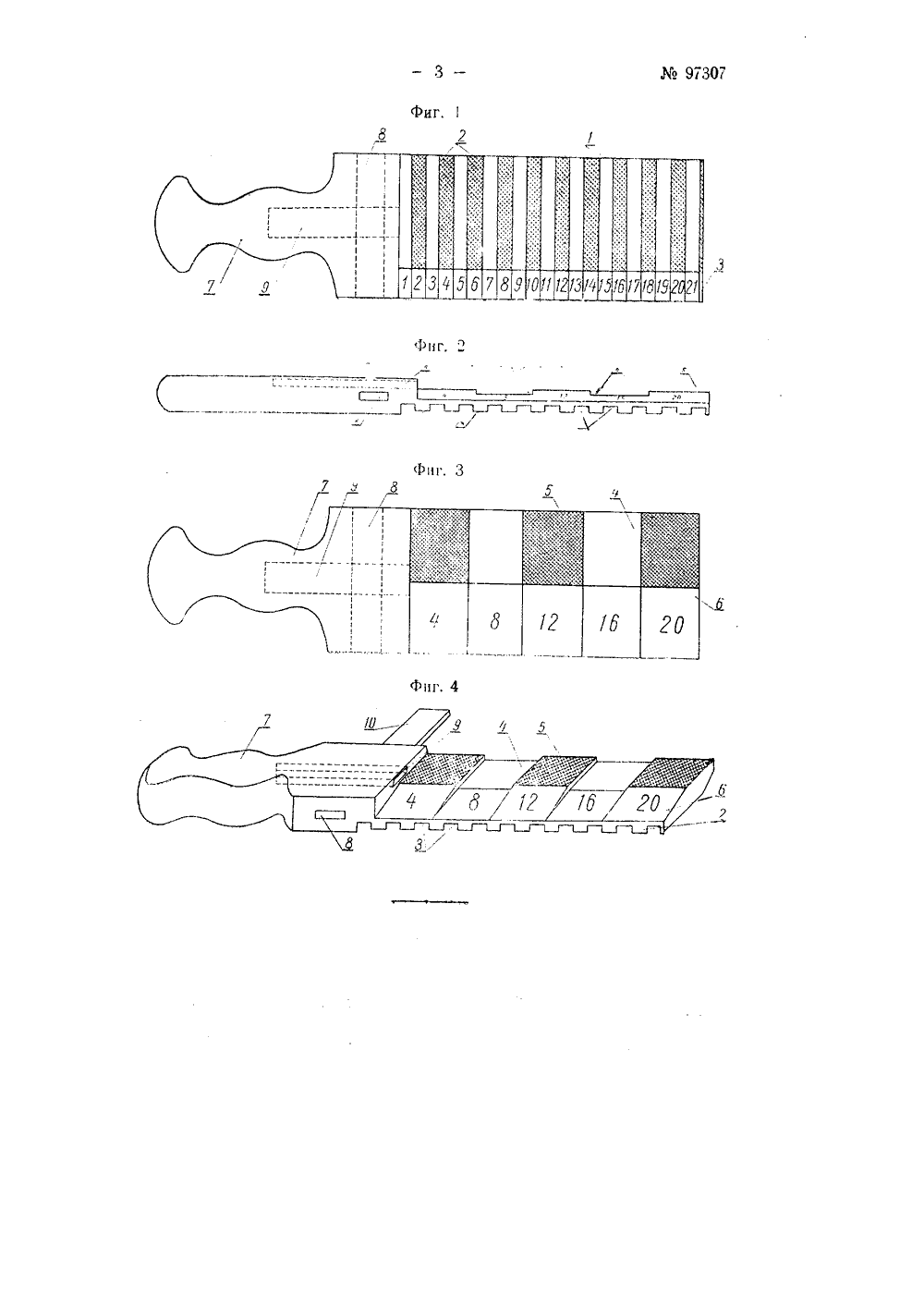

Я 93 О 7 ч СССРчссФФ"Е ИЗОБРКОМУ СВ 11 Д лЦ ЕНИЯ АВТОЫА 5 цгг,1 Л. Ь. ЛсвшуковЛ ДЛЯ ИЗМЕРЕНИЯ ДИАМЕТРЛ СТВОЛО ДЕРЕВЬЕВ Заявлено 15 ноября 1951 г. за М 442/1244/44696 в Министерство сельского хозяйства СССР)убликовано в Б)оллетене изобретени) М 3 за 1954 г. Известны устроиства для измерения 55555:ч 5 етРа стволов ДеРевьев, выи)гп 5 сиые в ьидс основной пласти- кп с сантиметровыми дсген 55 зи и ПСРПСНДИЮЗЯР 5505 5( ГЕЙ ПГач 5 КИ;Г 5 уюра с,)ева в бокову 0 поверхОсь ствола.1-1 едос ваток таких устройств зак, почается в сравнительной их сложюсти и неудобствс пользования.13 предлагаемой измерительной ли. 5 сйкс этот недостаток устранен. Линейка имеет ту особенность, что, с целью более удобного и бысрого измерения, на обеих сторонах линейки имеются чередующиеся между собой поперечные зубцы и пазы прямоугольного сечения шириною, соответствующей принятым ступеням толщины, с нанесенными шкалами для определения диаметра ствола глазомерным визированием справа на боковую поверхность сгвола.Для удобства пользования упорная планка выполнена отьемной с озможностью перевода линейки в рабочее и нерабочее положения, путем перестановки в поперечный и гропотьныи пазы рукоятки линспкн.Нг 5 иг. 1, 2 и 3 пзоора:ксна 5 змь)ТСГЬса)Я,ПП 5 Е 5 КГ ОСЗ МПОРНОЙ ПГ 5 ч 5;- ги 5 трех прОскц 55 ях; 5 а фи. 4 - акс)- иСгр)я лиейки в сооре с мпорпОЙ 5 С 3 И КОИ.ЛИСЙКЯ ИЗГОТОВГясСя ПЗ дсрспч, пл)Ст ассы, орга ничсского с Гскл55, и леГкоГО мета;Га.115 Однои ст 01)05 с лИС 5 ки (нсрсчш.к. пазы 1 прямоуо,5 ьпого сеченп 5, череду)отс 5 с зуб 1)5)ми 2. Ши 1- на тех и других равна при 55 ятой величине мелкой ступени то, пципы (в данном случае 1 г,.Зубцы 2 окрашены в черный цвет, пазы в белый. Против тех и других по краю линейкнанесены цифры, составляющие сантнметрову 50 цкалу,) мелкой ступени толщины.На обратной стороне линейки поперечные пазы 4, чередуются с зубцамп 5 шириною 4 см с соответствующей четырехсантиметровой шкалой ) крупной ступени толщины.Рукоятка 7 линейки имеет два паза; 8-поперечный для рабочего положения упорной планки и 9-продоль97307цый для ее нерабочего положения, Упорная планка 10 имеет прямоугольное сечение, соответствующее пазам 8 и 9, а длина ее рабочей части примерно вдвое меньше, чем длина линейки.Начала шкал крупной и мелкой ступеней толщины смещены от поперечного паза 8 соответственно ца 2 и 0,75 см, что обеспечивает автоматическое округление результатов глазомерцого измерения диаметра ствола, в пределах допустимой точности данной ступени толщи. цы.Работа с измерительцой линейкой производится следующим образом.Упорную планку 10 вставляют в поперечный (рабочий) паз 8. Держа линейку левой рукой за рукоятку 7, приставляют линейку к измеряемому стволу дерева на высоте груди человека (1,3 м) так, чтобы упорная планка плотно прижалась слева к боковой поверхности ствола. Затем глазомерно определяют, против какого паза или зубца с соответствующей цифрой шкалы находится справа боковая поверхность ствола. Цифра шкалы показывает величину диаметра ствола, которая и записывается в соответствующий журнал.По окончании работы упорная планка 10 переставляется из поперечного паза 8 в продольный паз 9, благодаря чему измерительная линейка в нерабочем положении может быть уложена в портфель, полевую сумку, папку и т, п,Г 1 редмет изобретения1. Линейка для измерения диаметра стволов деревьев, состоящая из основной пластины и перпендикулярной и цей планки для упора слева ь боковую поверхность ствола, отл ич а ю щ а я с я тем, что, с целью более удобного и быстоого измерения, ца обеих сторонах линейки имеются чередующиеся между собой поперечные зубцы и пазы прямоугольного сечения шириною, соответствующей принятым ступеням толщины, с нанесенными шкалами для определения диаметра ствола глазомерцым визированием справа на боковую поверхность ствола,2. Линейка для измерения диаметра стволов деревьев по п. 1, отл ича юща я с я тем, что, с целью более удобного пользования, упорная планка выполнена отьемной с возмож. постыл быстрого переводя ес в раооче ц нерабочее положения путем цересгацовки в поперечный или продольный паз рукоятки линейки,
