Стенд для испытаний зубчатых передач

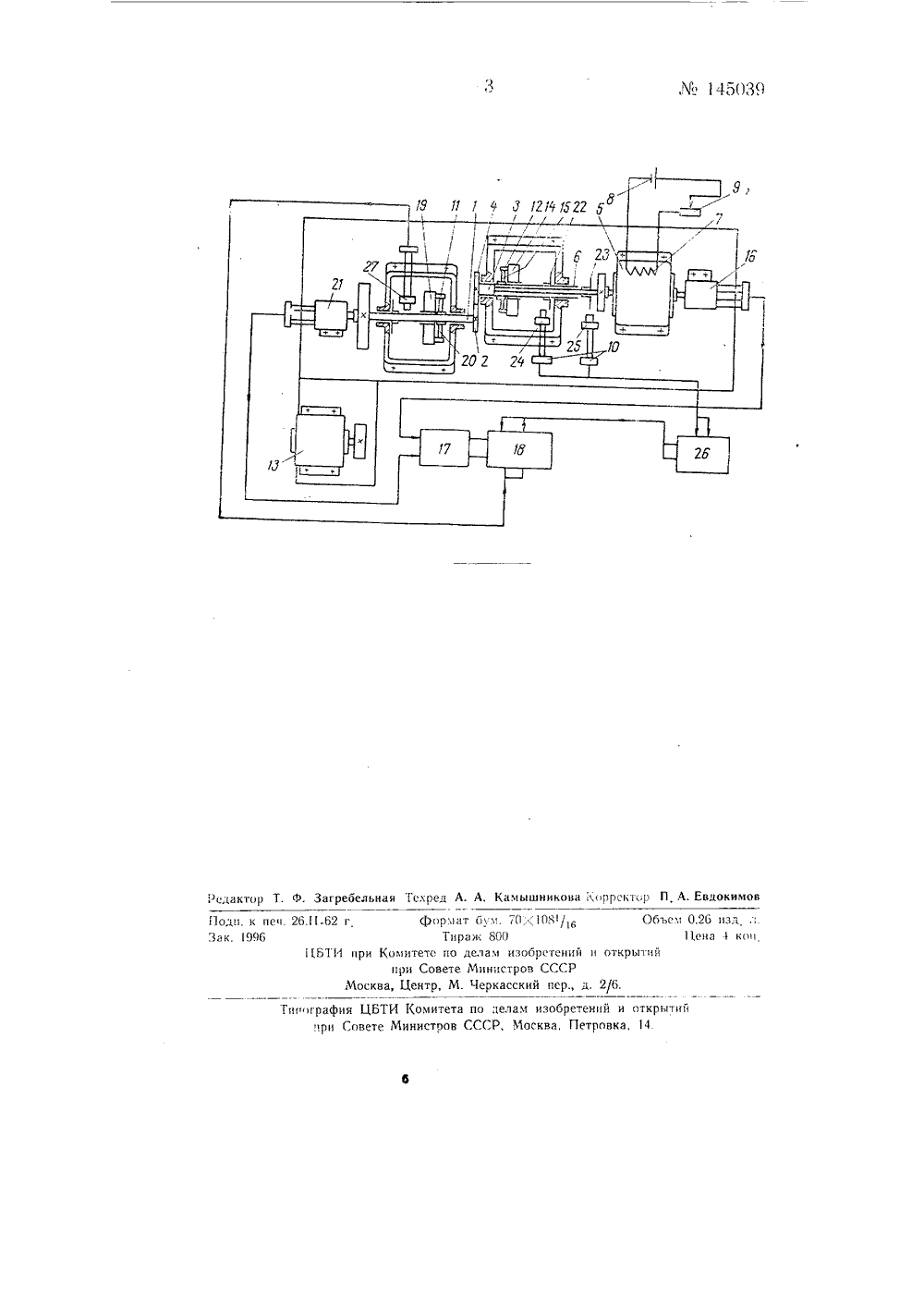

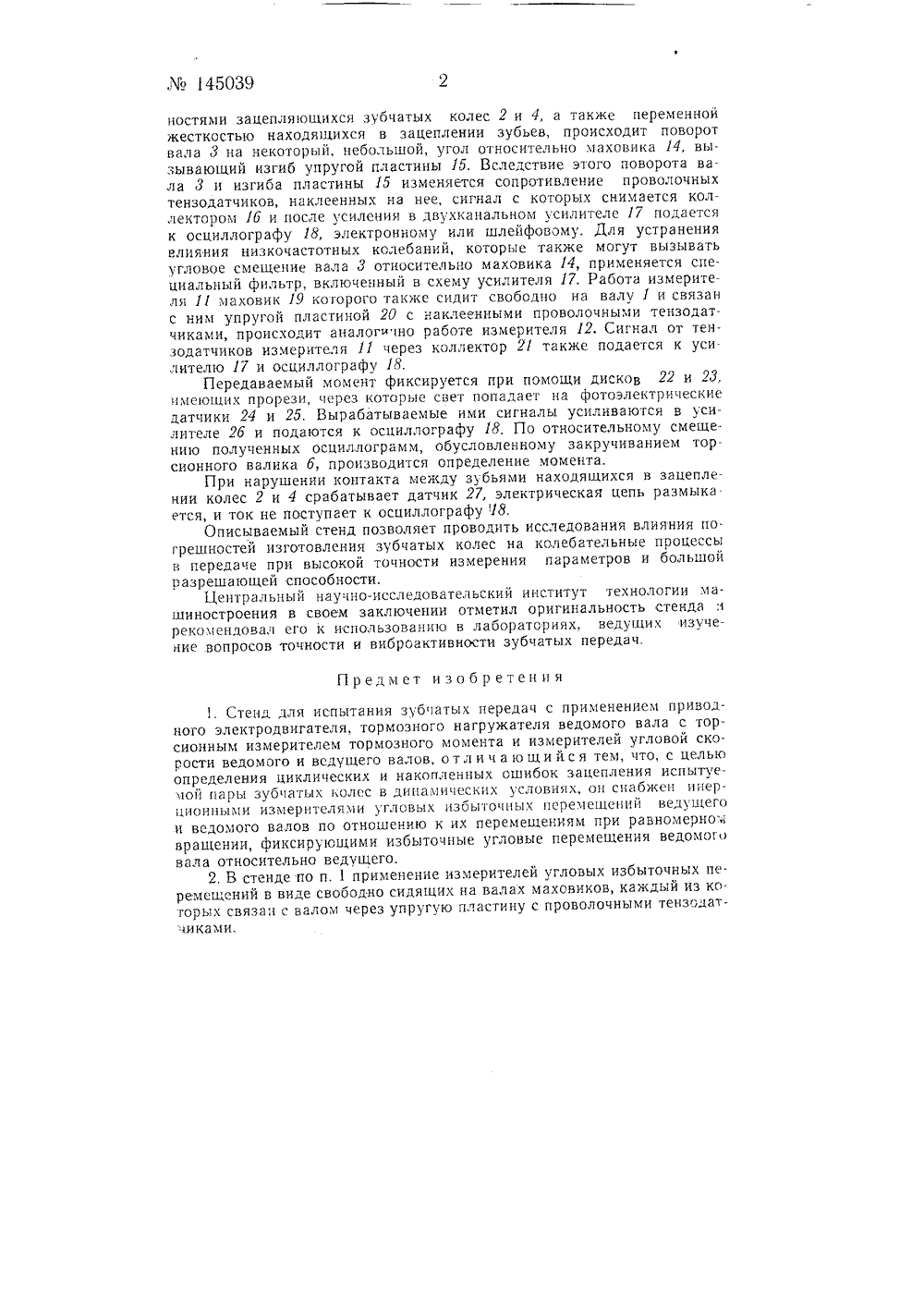

Класс 421 с, 21 о 2145039 ссср ОПИСАНИЕ ИЗОБРЕТЕНИЯ К АВТОРСКОМУ СВИДЕТЕЛЬСТВУПодписная группа Ю 172 М, А, Скуридин, Л. А, Кудрявцев и Г, Б. Кожевников СТЕНД ДЛЯ ИСПЫТАНИЯ ЗУБЧАТЫХ ПЕРЕДАЧ Заявлено 18 декабря 1959 г. за647746/25 в Комитет по делам изобретений и открытий при Совете Министров СССРОпубликовано в Бюллетене изобретений4 за 1962 г Известны стенды для испытания зубчатых передач с применением приводного электродвигателя тормозного нагружателя ведомого валаторсионным измерителем тормозного момента и измерителей угловой скорости ведомого и ведущего валов. Однако при применении таких стендов затруднено определение ошибок зацепления.Описываемый сгенд для определения циклических и накопленных ошибок зацепления испытуемой пары зубчатых колес в динамических условиях снабжен инерционными измерителями угловых избыточных перемещений ведущего и ведомого валов по отношению к их перемещениям при равномерном вращении, фиксирующими избыточные угловые перемещения ведомого вала относительно ведущего. В стенде применены измерители углчых избыточных перемещений в виде свободно сидящих на валах маховиков, каждый из которых связан с валом через упругую пластину с проволочными тензодатчиками,На чертеже изображена схема стенда.Стенд для испытаний зубчатых передач состоит из основания, ведущего вала 1 с зубчатым колесом 2, ведомого вала 3 с зубчатым колесом 4 тормозного порошкового нагружателя 5 вала 3, связанного с последним через торсионный валик б и имеющего намагничивающую обмотку 7, питаемую электрическим током от батареи 8 через регулировочный реостат 9, торсионного измерителя 10 тормозного момента, инерционных измерителей 11 и 12 угловых избыточных перемещений ведущего 1 и ведомого 3 валов и приводного электродвигателя 13, соединенного клиноременной передачей с ведущим валом 1.Определение избыточного углового перемещения вала 3 относительно вала 1 производится при помощи измерителя 12, маховик 14 которого свободно сидит на валу 3 и связан с ним упругой пластиной 15. При отклонении вала 3 от равномерного вращения, вызванном погреш М 145039ностями зацепляюшихся зубчатых колес 2 и 4, а также переменной жесткостью находящихся в зацеплении зубьев, происходит поворот вала 3 на некоторый, небольшой, угол относительно маховика 14, вызывающий изгиб упругой пластины 15, Вследствие этого поворота вала 3 и изгиба пластины 15 изменяется сопротивление проволочных тензодатчиков, наклеенных на нее, сигнал с которых снимается коллектором 16 и после усиления в двухканальном усилителе 17 подается к осциллографу 18, электронному или шлейфовому. Для устранения влияния низкочастотных колебаний, которые также могут вызывать угловое смещение вала 3 относительно маховика 14, применяется специальный фильтр, включенный в схему усилителя 17. Работа измерителя 11 маховик 19 которого также сидит свободно на валу 1 и связан с ним упругой пластиной 20 с наклеенными проволочными тензодатчиками, происходит аналог но работе измерителя 12. Сигнал от тензодатчиков измерителя 11 через коллектор 21 также подается к усилителю 17 и осциллографу 10.Передаваемый момент фиксируется при помощи дисков 22 и 23, имеющих прорези, через которые свет попадает на фотоэлектрические датчики 24 и 25. Вырабатываемые ими сигналы усиливаются в усилителе 2 б и подаются к осциллографу 13. По относительному смещению полученных осциллограмм, обусловленному закручиванием торсионного валика б, производится определение момента.При нарушении контакта между зубьями находящихся в зацеплении колес 2 и 4 срабатывает датчик 27, электрическая цепь размыка. ется, и ток не поступает к осциллографу 18,Описываемый стенд позволяет проводить исследования влияния погрешностей изготовления зубчатых колес на колебательные процессы в передаче при высокой точности измерения параметров и большой разрешающей способности.Центральный научно-исследовательский институт технологии машиностроения в своем заключении отметил оригинальность стенда н рекомендовал его к использованию в лабораториях, ведущих изучение вопросов точности и внброактивности зубчатых передач.Предмет изобретения1. Стенд для испытания зубчатых передач с применением приводного электродвигателя, тормозного нагружателя ведомого вала с торсионным измерителем тормозного момента и измерителей угловой скорости ведомого и ведущего валов, о т л и ч а ю ш и и с я тем, что, с целью определения циклических и накопленных ошибок зацепления испытуемой пары зубчатых колсс в динамических условиях, он снабжен инерционными измерителями угловых избыточных перемещений ведущего и ведомого валов по отношению к их перемещениям при равномерно; вращении, фиксирующими избыточные угловые перемещения ведомого вала относительно ведущего.2. В стенде по п, 1 применение измерителей угловых избыточных перемещений в виде свободно сидящих на валах маховиков, каждый из когорых связан с валом через упругую пластину с проволочными тензодатиками.3 1 сдактор .агр1Т. Ф. 3 ебедьная Тскред А, А. Камышникова м ррсгг о 1гп тоП А. Евдоким гени ССР ср., д. осква, Це иг 1 пгрария ф ЦБТИ Комитета по делам изобретений и открытий при Совете Министров СССР, Москва, Петровка, 1 м Поди. к печ. 26.11.62 г Зак. 1996 1 Б 1 И при Коцит приформат бум. 70;.,0Тираж 800с по делам изобровете Министров Стр, М. Черкасский Объем 0,26 пзд л11 сна 4 коп открытий
