Способ изготовления металлокерамических зубных протезов

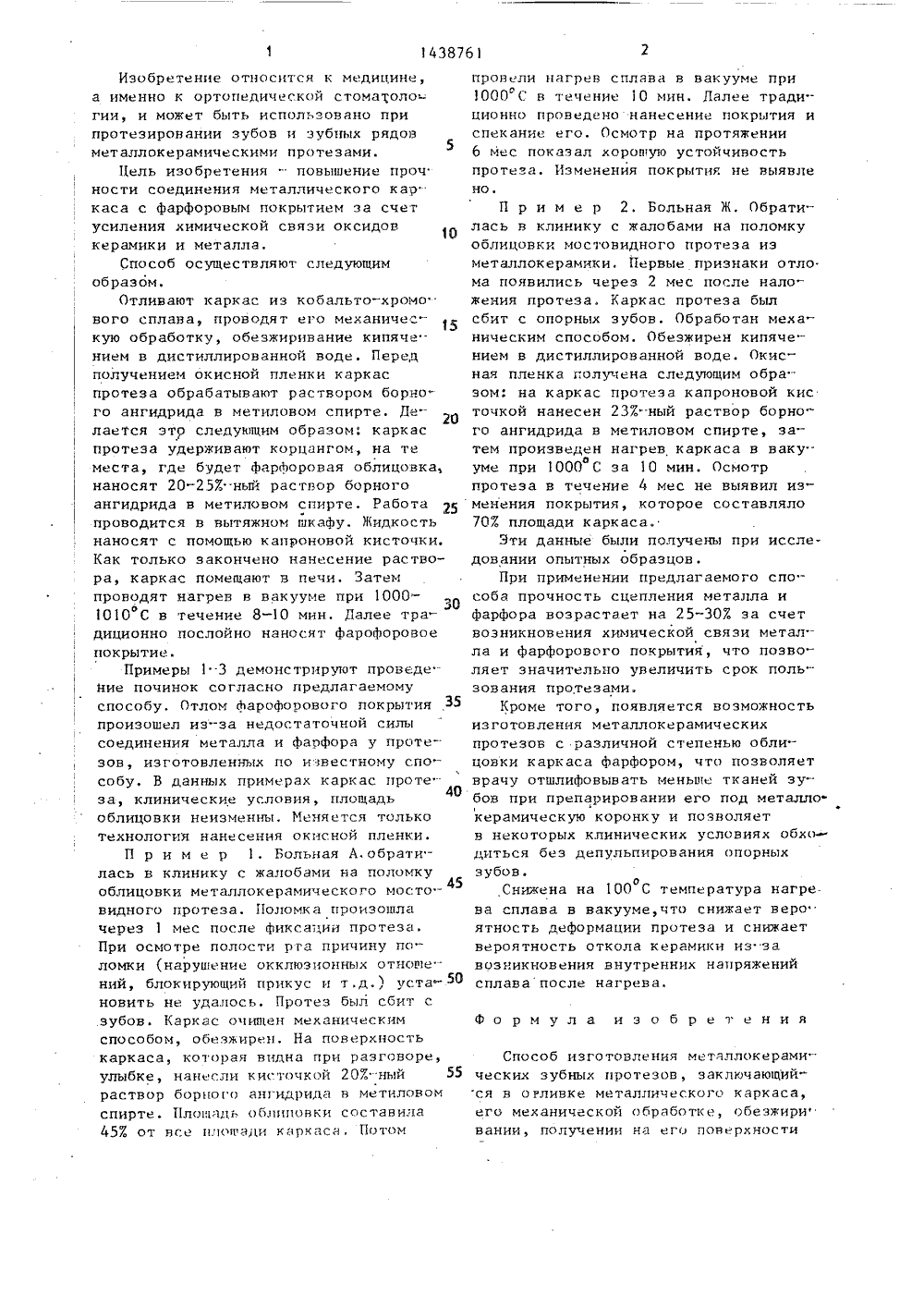

СВОЗ СОВЕТСНИХСОЦИАЛИСТИЧЕСНИХРЕСПУБЛИН 19) 01) 1)4 А 61 С 9/00 ЕТЕНИ ДЕТЕЛЬСТ рственныиЮ.К.Курочкин СССР 985. АЛЛОК ине меома ло но при в и эубими эубны ГОСУДАРСТВЕННЫЙ НОМИТЕТ СССРПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТНРЫТИИ ОПИСАНИЕ ИЗО(71) Калининский госудамедицинский институт(54) СПОСОБ ИЗГОТОВЛЕНИЯ ИЕИИЧЕСКИХ ЗУБНЬХ ПРОТЕЗОВ(57) Изобретение относитсяа именно к ортопедическойгии, и может быть использопротезировании дефектов зуВых рядов металлокерамичес ми протезами, Цель изобретенияуве" личение прочности металлокерамических зубных протезов за счет увеличения химической связи металла и фосфора. Способ изготовления металлокерамичес - ких зубных протезов реализуется путем отливки металлического каркаса, его механической обработки, обезжиривания получения окисной пленки с последующим нанесением покрытия и спеканием его. Получение окисной пленки ведут путем обработки каркаса протеза 20- 253-ным раствором борного ангидрида в метиловом спирте с последующимо нагревом в вакууме при 1000-1010 С в течение 8-10 мин.Изобретение относится к медицине, а именно к ортопедической стоматоло- гии, и может быть использовано при протезировании зубов и зубных рядов металлокерамическими протезами.Цель изобретения - повышение проч кости соединения металлического кар каса с фарфоровым покрытием эа счет усиления химической связи оксидов керамики и металла.Способ осуществляют следующим образом.Отливают каркас из кобальто-хромо ного сплава, проводят его механическую обработку, обеэжиривание кипяче нием н дистиллированной воде. Перед получением окисной пленки каркас протеза обрабатывают раствором борного ангидрида в метиловом спирте. Де.- лается зто следующим образом: каркас протеза удерживают корцакгом, на те места, где будет фарфоровая облицо:вка, наносят 20-25%ный раствор борного ангидрида в метиловом спирте, Работа проводится в вытяжном шкафу. Жидкость наносят с помощью капроновой кисточки, Как только закончено нанесение раствора, каркас помещают н печи. Затем проводят нагрев в вакууме при 1000- 1010 С в течение 8-10 мин, Далее традиционно послойно накосят фарофоровоепокрытие.Примеры 13 демонстрируют проведеНие починок согласно предлагаемому способу. Отлом фарофороного покрытия,З 5 произошел из-за недостаточной силы соединения металла и фарфора у протезов, изготовленных по известному способу. В данных примерах каркас проте. за, клинические условия, площадь40 облицовки неизменны, Меняется только технология нанесения окисной пленки.П р и м е р 1, Больная А,обратилась н клинику с жалобами на поломку облицовки металлокерамического мосто 45 видного протеза, Ноломка произошла через 1 мес после фиксации протеза.При осмотре полости рга причину поломки (нарушение окклюзионных отношений, блокирующий прикус и т,д,1 уста новить не удалось. Протез был сбит с зубов. Каркас очищен механическим способом, обеэжирен, На поверхность каркаса, которая видна при разговоре, улыбке, нанесли кисточкой 20% -ный 55 раствор борного ангидрида в метиловом спирте, Плошадь облиповки составила 45% от все плоя 1 ади каркаса, Потом провели нагрев сплава в вакууме при 1000 С в течение 10 мин, Далее традиционно проведено нанесение покрытия и спекание его. Осмотр ка протяжении 6 мес показал хорошую устойчивость протеза, Изменения покрытия не ныявле но.П р и м е р 2. Больная Ж, Обратилась н клинику с жалобами на поломку облицовки мостовидного протеза иэ металлокерамики. Первые признаки отло. ма появились через 2 мес после наложения протеза. Каркас протеза был сбит с опорных зубов. Обработан механическим способом. Обезжирен кипячением н дистиллированной воде. Окисная пленка голучека следующим образом: на каркас протеза капроновой кис точкой нанесен 23%ный раствор борно " го ангидрида в метиловом спирте, затем произведен нагрев каркаса в вакууме при 1000 С за 10 мин. Осмотр протеза в течение 4 мес не выявил изменения покрытия, которое составляло 70% площади каркаса."1 ти данные были попучены при исследовании опытных образцов.При применении предлагаемого спо - соба прочкость сцепления металла и фарфора возрастает на 25-30% эа счет возникновения химической связи метал. - ла и фарфорового покрытия, что позволяет значительно увеличить срок поль" зонания протезами.Кроме того, появляется возможкость изготовления металлокерамических протезов с различной степенью облицовки каркаса фарфором, что позволяет врачу отшлифовывать меньше тканей зу-. бов при препарировании его под металло- керамическую коронку и позволяет н некоторых кпинических условиях обходиться беэ депульпирования опорных зубов.оСнижена на 100 С температура нагре.ва сплава в вакууме,что снижает вероятность деформации протеза и снижаетвероятность откола керамики иэ"завозникновения внутренних напряженийсплава после нагрева.Ф о р м у л а и э о б р е т е н и яСпособ изготовления металлокерами. ческих зубных нротезон, заключающийся в отливке металлического каркаса, его механической обработке, обезжириф вании, получении на его поверхностиСоставитель С.КлыпкинТехред" Л,Сердюкова Корректор В.Романенко Редактор Н.Тупица Тираж 655 ПодписноеВНИИПИ Государственного комитета СССРпо делам изобретений и открытий113035, Москва, Ж, Раушская наб., д, 4/5 Заказ 5989/7 Производственно-полиграфическое предприятие, г, Ужгород, ул. Проектная, 4 з 14387614окисной пленки, нанесении на окисную металла, перед получением окисной пленку фарфорового покрытия и его пленки каркас обрабатывают 20257 чым спекании, о т л и ч а ю щ и й с я раствором борного ангидрида в метилотем, что, с целью повьппения прочности вом спирте а получение окисной плен -,.51соединения Металлического каркаса с ф ки на поверхности каркаса осупествля - фарфоровым покрытием за счет усиления ют в вакууме при 1000-1010 С в тече химической связи оксидов керамики и ние 8-10 мин.
