Устройство для ввода информации с пневматических датчиков в управляющую вычислительную машину
Похожие патенты | МПК / Метки | Текст | Заявка | Код ссылки
Номер патента: 1418795
Автор: Горяинов
Текст

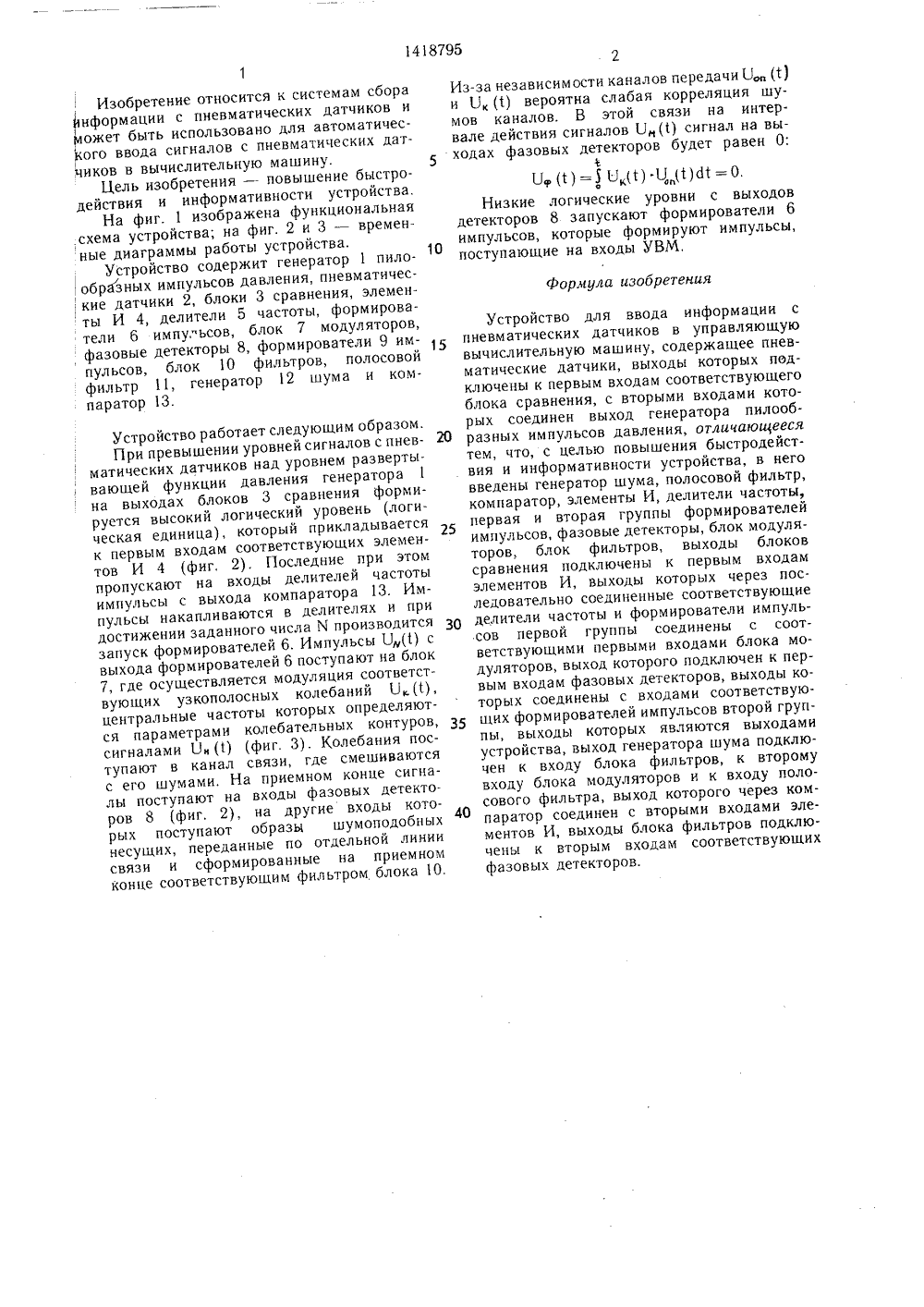

СОЮЗ СОВЕТСКИХСОЦИАЛИСТИЧЕСКИХРЕСПУБЛИК А 1 1 4 6 08 С 23/00 НИЕ БРЕТЕН кторскоебъединеДА ИНФОРКИХ ДАТ- ВЫЧИСЛИройства ляюцу и може я к ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССР ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТНРЫТИ К АВТОРСКОМУ СВИ(71) Рязанское специальное конструбюро Научно-производственного ония Нефтехимавтоматика(54) УСТРОЙСТВО ДЛЯ ВВОМАЦИИ С ПНЕВМАТИЧЕЧ 1 КОВ В УПРАВЛЯЮЩУЮТЕЛЬНУЮ МАШИНУ(57) Изобретение относитсдля ввода информации в увычислительную машину (УВ,ЯО 1418795 быть использовано для сопряжения пневматических датчиков с УВМ. Оно предназначено для преобразования множества унифицированных пневматических сигналов в цифровые сообщения в УВМ. Устройство также может быть использовано для сопряжения УВМ с датчиками, мгновенные значения показаний которых являются избыточными для задач управления технологическими процессами. Цель изобретения - повышение быстродействия и информативности устройства. Устройство содержит генератор 1 пилообразных импульсов давления, пневматические датчики 2, блоки 3 сравнения, элементы И 4, делители 5 частоты, формирователи 6 импульсов, блок 7 модуляторов, фазовые детекторы 8, формирователи 9 импульсов, блок 10 фильтров, полосовой фильтр 11, генератор 12 шума и компаратор 13. 3 ил.Изобретение относится к системам сбора информации с пневматических датчиков и 1 иожет быть использовано для автоматического ввода сигналов с пневматических датчиков в вычислительную машину.Яель изобретения повышение быстродействия и информативности устройства.На фиг. 1 изображена функциональная .схема устройства; на фиг. 2 и 3 временные диаграммы работы устройства.Устройство содержит генератор 1 пило: образных импульсов давления, пневматические датчики 2, блоки 3 сравнения, элементы И 4, делители 5 частоты, формирователи 6 им пу," ьсов, блок 7 модул яторов, фазовые детекторы 8, формирователи 9 импульсов, блок 10 фильтров, полосовой фильтр 11, генератор 12 шума и компаратор 13. Устройство работает следующим образом, При превышении уровней сигналов с пневматических датчиков над уровнем развертывающей функции давления генератора 1 на выходах блоков 3 сравнения формируется высокий логический уровень (логическая единица), который прикладывается к первым входам соответствующих элементов И 4 (фиг, 2). Последние при этом пропускают на входы делителей частоты импульсы с выхода компаратора 13. Импульсы накапливаются в делителях и при достижении заданного числа М производится запуск формирователей 6. Импульсы Ы (1) с выхода формирователей 6 поступают на блок 7, где осуществляется модуляция соответствующих узкополосных колебаний Ь (1), центральные частоты которых определяются параметрами колебательных контуров, сигналами Ы, (1) (фиг, 3). Колебания поступают в канал связи, где смешиваются с его шумами. Иа приемном конце сигналы поступают на входы фазовых детекторов 8 (фиг. 2), на другие входы которых поступают образы шумоподобных несущих, переданные по отдельной линии связи и сформированные на приемном конце соответствующим фильтром блока 10. Из-за независимости каналов передачи Ы,(1) и 1 Л, (1) вероятна слабая корреляция шумов каналов. В этой связи на интервале действия сигналов Ь(1) сигнал на выходах фазовых детекторов будет равен 0:11,(1)= Ц,1) Ц 11)=0Низкие логические уровни с выходовдетекторов 8 запускают формирователи 6 импульсов, которые формируют импульсы, поступающие на входы УВМ,формула изобретенияУстройство для ввода информации спневматических датчиков в управляющую вычислительную машину, содержащее пневматические датчики, выходы которых подключены к первым входам соответствующего блока сравнения, с вторыми входами которых соединен выход генератора пилооб- Й разных импульсов давления, отличающеесятем, что, с целью повышения быстродействия и информативности устройства, в него введены генератор шума, полосовой фильтр, компаратор, элементы И, делители частоты, первая и вторая группы формирователей импульсов, фазовые детекторы, блок модуляторов, блок фильтров, выходы блоков сравнения подключены к первым входам элементов И, выходы которых через последовательно соединенные соответствующие делители частоты и формирователи импульсон первой группы соединены с соответствующими первыми входами блока модуляторов, выход которого подключен к первым входам фазовых детекторов, выходы которых соединены с входами соответствующих формирователей импульсов второй группы, выходы которых являются выходами устройства, выход генератора шума подключен к входу блока фильтров, к второму входу блока модуляторов и к входу полосового фильтра, выход которого через ком О паратор соединен с вторыми входами элементов И, выходы блока фильтров подключены к вторым входам соответствующих фазовых детекторов.1418795 Фиг Г Сос Тех вител ньк ча И.558 тий чд Редактор Н. Г Заказ 4160/50 ВНИИПИ Го Производствен рственного комитета СС 035, Москва, Ж - 35, Р .полиграфическое предп ь М. Лртамоноверес Корректор Л.ПодписноеР по делам изобретений и оушская наб., д. 415иятие, г. Ужгород, ул. Прое
СмотретьЗаявка
4173563, 04.01.1987
РЯЗАНСКОЕ СПЕЦИАЛЬНОЕ КОНСТРУКТОРСКОЕ БЮРО НАУЧНО ПРОИЗВОДСТВЕННОГО ОБЪЕДИНЕНИЯ "НЕФТЕХИМАВТОМАТИКА"
ГОРЯИНОВ ВЛАДИМИР ЕВГЕНЬЕВИЧ
МПК / Метки
МПК: G06D 7/00
Метки: ввода, вычислительную, датчиков, информации, машину, пневматических, управляющую
Опубликовано: 23.08.1988
