Устройство для измерения отклонения сигналов нескольких частот от среднего значения

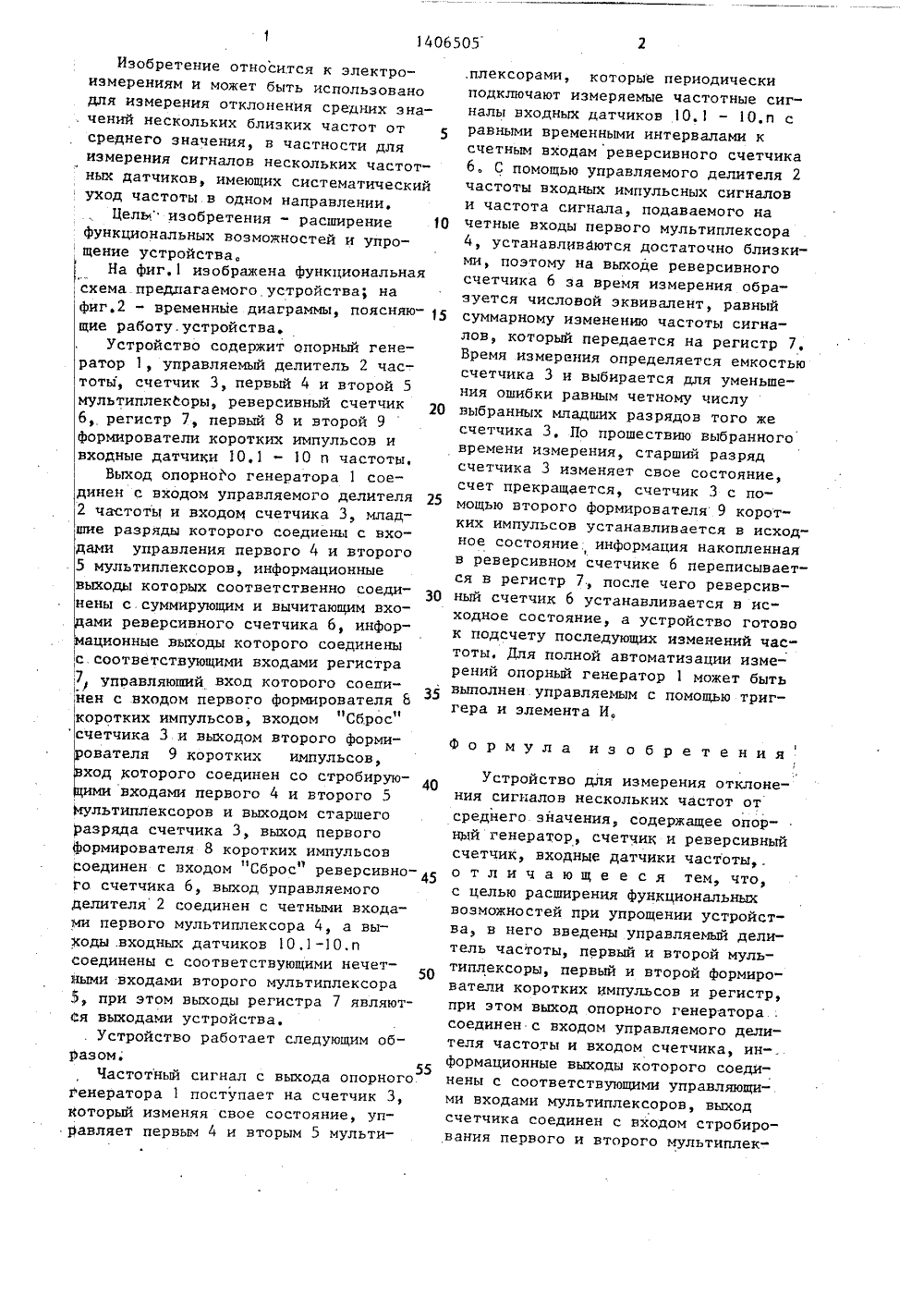

(51./ ГОСУДАРСТВЕНКЫЙ КОМИ ПО ДЕЛАМ ИЗОБРЕТЕНИЙ СССР КРЫТИ ОПИСАНИЕ ИЗОБРЕТЕНИЯН АВТОРСКОМУ СВИДЕТЕЛЬСТВУ у//; 1аф / СР81. ТКЛО Т ОТ ектро ния(56) Авторское свидетельство СВ 957121, клС 01 В 23/ОО, 1Авторское свидетельство СССРУ 879333, кл, О 01 К 7/22, 198(54) УСТРОЙСТВО ДЛЯ ИЗМЕРЕНИЯНЕНИЯ СИГНАЛОВ НЕСКОЛЬКИХ ЧАСТСРЕДНЕГО ЗНАЧЕНИЯ(57) Изобретение относится к эизмерениям. Устройство для изм отклонения сигналов нескольких частот от среднего значения содержитопорный генератор 1, счетчик 3, реверсный счетчик 6, управляемый делитель 2 частоты, мультиплексоры 4,5,формирователи 8,9 коротких импульсоврегистр 7, входные датчики 10.1 1 О,пчастоты, Для полной автоматизацииизмерений опорный генератор 1 можетбыть выполнен управляемым с помощьютриггера и элемента И, Устройствопросто по конструкции и имеет расширенные функциональные возможности.2 ил.Изобретение относится к электроизмерениям и может быть использованодля измерения отклонения средних зна. чений нескольких близких частот от5среднего значения, в частности дляизмерения сигналов нескольких частот"ных датчиков, имеющих систематическийуход частоты в одном направлении.Цель, изобретения - расширение Офункциональных возможностей и упро"щение устройства.На фиг,1 изображена функциональная,схема предлагаемого устройства; нафиг.2 - временные диаграммы, поясняющие работу. устройства,Устройство содержит опорный генератор 1, управляемый делитель 2 частоты, счетчик 3, первый 4 и второй 5мультиплексоры, реверсивный счетчик6, регистр 7, первый 8 и второй 9формирователи коротких импульсов ивходные датчики 10.1 - 10 и частоты.Выход опорного генератора 1 соединен с входом управляемого делителя 252 частоты и входом счетчика 3, младшие разряды которого соедиены с входами управления первого 4 и второго5 мультиплексоров, информационныевыходы которых соответственно соединены с суммирующим и вычитаюшим вхоами реверсивного счетчика 6, инфар, ационные выходы которого соединены;с соответствующими входами регистра7 управляюший вход которого соепи 35нен с входом первого формирователя 6иикоротких импульсов, входом Сброссчетчика 3:и выходом второго формиователя 9 коротких импульсов,ход которого соединен со стробирую Оими входами первого 4 и второго 5Мультиплексоров и выходом старшегоразряда счетчика 3, выход первогоформирователя 8 коротких импульсовсоединен с входом "Сброс реверсивного счетчика 6, выход управляемогоделителя 2 соединен с четными входами первого мультиплексора 4, а выХоды .входных датчиков 10.1 -10,псоединены с соответствующими нечетными входами второго мультиплексора5, при этом выходы регистра 7 являютСя выходами устройства.. Устройство работает следующим образом.Частотный сигнал с выхода опорного.Генератора 1 поступает на счетчик 3,Который изменяя свое состояние, управляет первым 4 и вторым 5 мульти.плексорами, которые периодическиподключают измеряемые частотные сигналы входных датчиков О. - О,п сравными временными интервалами ксчетным входам реверсивного счетчика6, С помощью управляемого делителя 2частоты входных импульсных сигналови частота сигнала, подаваемого начетные входы первого мультиплексора4, устанавливаются достаточно близкими, поэтому на выходе реверсивногосчетчика 6 за время измерения образуется числовой эквивалент, равныйсуммарному изменению частоты сигналов, который передается на регистр 7,Время измерения определяется емкостьюсчетчика 3 и выбирается для уменьшения ошибки равным четному числувыбранных младших разрядов того жесчетчика 3, По прошествию выбранноговремени измерения, старший разрядсчетчика 3 изменяет свое состояние,счет прекращается, счетчик 3 с помощью второго формирователя 9 коротких импульсов устанавливается в исходное состояние. информация накопленнаяв реверсивном счетчике 6 переписывается в регистр 7, после чего реверсивный счетчик 6 устанавливается в исходное состояние, а устройство готовок подсчету последующих изменений частоты, Для полной автоматизации измерений опорный генератор 1 может бытьвыполнен управляемым с помощью триггера и элемента И. Формула изобретенияУстройство для измерения отклонения сигналов нескольких частот от среднего значения, содержащее опорный генератор, счетчик и реверсивный счетчик, входные датчики частоты,. о т л и ч а ю щ е е с я тем, что, с целью расширения функциональных возможностей при упрощении устройства, в него введены управляемый делитель частоты, первый и второй мультиплексоры, первый и второй формирователи коротких импульсов и регистр, при этом выход опорного генератора соединен с входом управляемого делителя частоты и входом счетчика, ин- формационные выходы которого соединены с соответствующими управляющими входами мультиплексоров, выход счетчика соединен с входом стробирования первого и второго мультиплекз 1406505соров, выходы которых соединены со и второго мультиплексоров, выход счетными входами реверсивного счет-первого формирователя коротких имчика, информационный выход которого пульсов соединен с входом "Сброс" соединен с входом регистра, управ 5реверсивного счетчика, четные входы ляющий вход которого соединен с вхо- первого мультиплексора соединены с дом первого формирователя коротких выходом управляемого делителя часто" импульсов, входом "Сброс" счетчика и ты, а каждый нечетный вход второго выходом второго формирователя корот- мультиплексора соединен, с выходом ких импульсов, вход которого соеди О соответствующего входного датчика нен с входами стробирования первого частоты,А,Ревин Составитель Е.СоловьеТехред А.Кравчук орректор М.Максимишин Реда Подписно Тираж 772 НИИПИ Государственно по делам изобретен 35, Москва, Ж, Р87 40 ак В го комитета СССРий и открытий1130 аушская наб., д, 4 Производственно-полиграфическое предприятие, г, Ужгород, ул. Проектная, 4
