Стенд для испытания тракторов

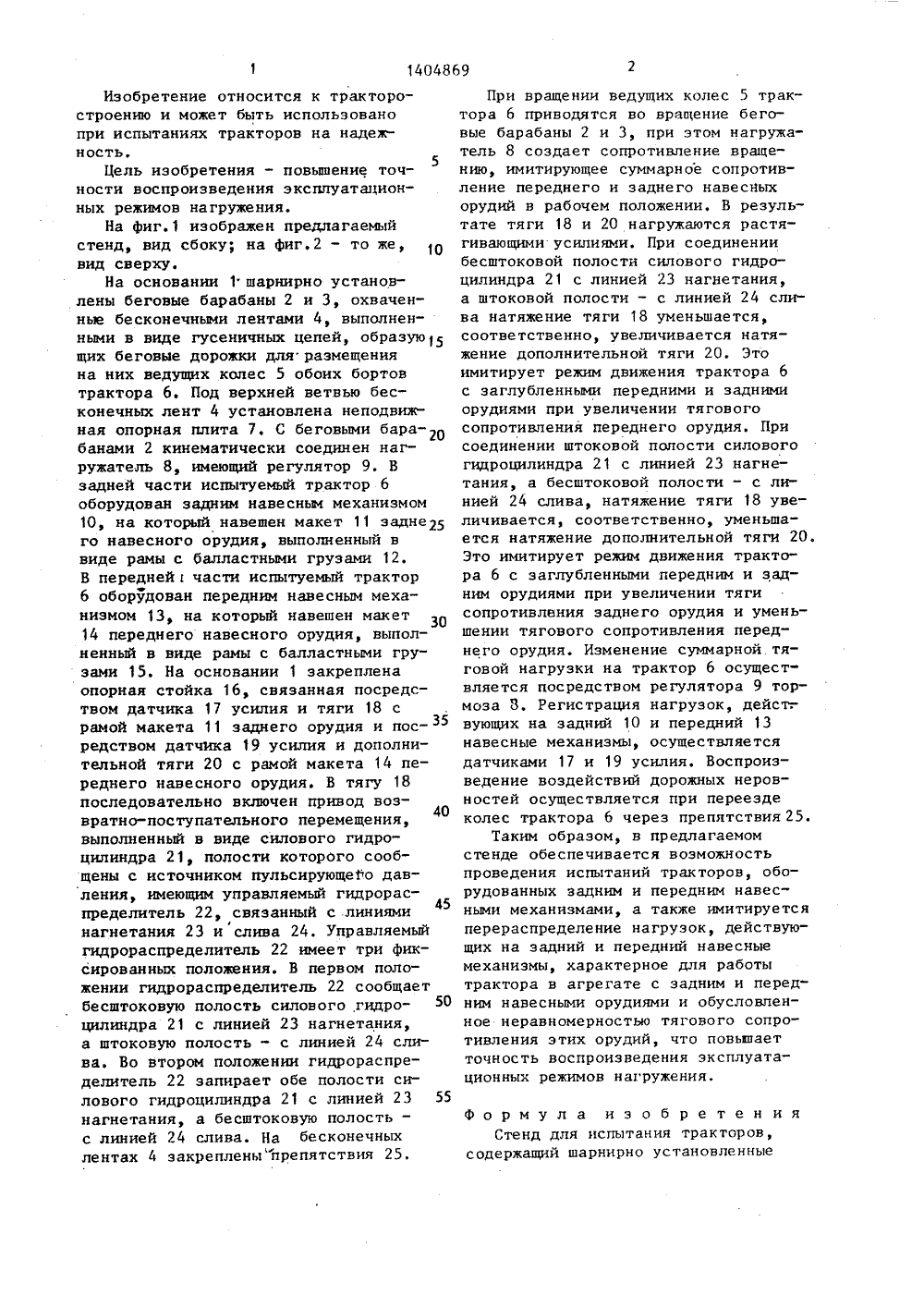

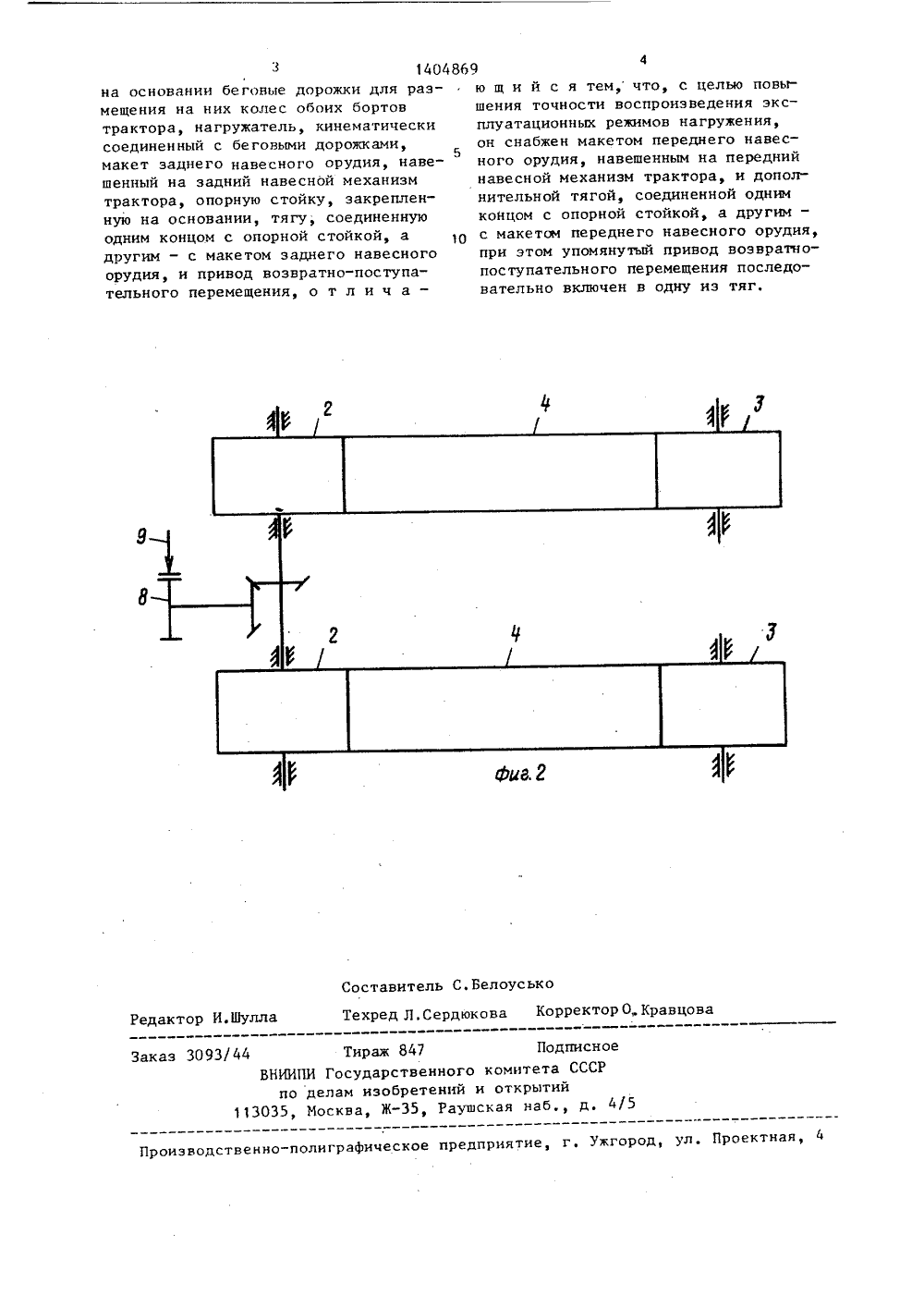

, 14 О 4869 1191 1)4601 М 170 СГГ" 1 фД Сф ПИСАНИ ЗОБРЕТЕНИЯ ОСУДАРСТВЕННЫЙ КОМИТЕТ СССРПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТНРЫТИЙ(71) Подмосковный филиал Государственного союзного научно-исследовательского тракторного института(56) Авторское свидетельство СССРВ 1283587, кл. Я 01 М 17/00, 1985,(54) СТЕНД ДЛЯ ИСПЫТАНИЯ ТРАКТОРОВ(57) Изобретение относится к тракторостроению и может быть. использовано при испытаниях тракторов на надежность. Цель изобретения - повышение точности воспроизведения эксплуатационных режимов нагружения. Стендсодержит беговые барабаны 2,3, охваченные бесконечной лентой 4, подверхней ветвью которой размещенаопорная плита 7, нагружатель, кинематически соединенный с беговымибарабанами 2,3. К опорной стойке 16,установленной на основании 1, прикреплены тяги 18,20, связанные с макетами 14, 11 переднего и заднего навесных орудий. В тягу 18 последовательно включен силовой гидроцилиндр 21,при подключении которого к источникупульсирующего давления изменяетсяпопеременное натяжение тяг 18, 20,имитируя перераспределение тяговыхнагрузок, действующих на передний 13и задний 10 навесные механизмы трактора 6. 2 ил.Изобретение относится к тракторостроению и может быть использованопри испытаниях тракторов на надежность,Цель изобретения - повышение точ 5ности воспроизведения эксплуатационных режимов нагружения.На фиг.1 изображен предлагаемыйстенд, вид сбоку; иа фиг.2 - то же,вид сверху.На основании 1 шарнирно установлены беговые барабаны 2 и 3, охваченные бесконечными лентами 4, выполненными в виде гусеничных цепей, образую 15щих беговые дорожки для размещенияна них ведущих колес 5 обоих бортовтрактора 6. Под верхней ветвью бесконечных лент 4 установлена неподвижная опорная плита 7, С беговыми бара банами 2 кинематически соединен нагружатель 8, имеющий регулятор 9. Взадней части испытуемый трактор 6оборудован задним навесным механизмом10, на который навешен макет 11 задне 25го навесного орудия, выполненный ввиде рамы с балластными грузами 12.В переднейчасти испытуемый трактор6 оборудован передним навесным механизмом 13, на который навешен макет14 переднего навесного орудия, выполненный в виде рамы с балластными грузами 15. На основании 1 закрепленаопорная стойка 16, связанная посредством датчика 17 усилия и тяги 18 срамой макета 11 заднего орудия и пос-редством датчика 19 усилия и дополнительной тяги 20 с рамой макета 14 переднего навесного орудия. В тягу 18последовательно включен привод возвратно-поступательного перемещения,40выполненный в виде силового гидроцилиндра 21, полости которого сообщены с источником пульсирующего давления, имеющим управляемый гидрораспределитель 22, связанный с линияминагнетания 23 и слива 24. Управляемыйгидрораспределитель 22 имеет три фиксированных положения. В первом положении гидрораспределитель 22 сообщаетбесштоковую полость силового гидроцилиндра 21 с линией 23 нагнетания,а штоковую полость - с линией 24 слива. Во втором положении гидрораспределитель 22 запирает обе полости силового гидроцилиндра 21 с линией 23 55нагнетания, а бесштоковую полость -с линией 24 слива. На бесконечныхлентах 4 закреплены"препятствия 25. При вращении ведущих колес 5 трактора 6 приводятся во вращение беговые барабаны 2 и 3, при этом нагружатель 8 создает сопротивление вращению, имитирующее суммарное сопротивление переднего и заднего навесныхорудий в рабочем положении. В результате тяги 18 и 20 нагружаются растягивающими усилиями. При соединениибесштоковой полости силового гидроцилиндра 21 с линией 23 нагнетания,а штоковой полости - с линией 24 слива натяжение тяги 18 уменьшается,соответственно, увеличивается натяжение дополнительной тяги 20, Этоимитирует режим движения трактора 6с заглубленными передними и заднимиорудиями при увеличении тяговогосопротивления переднего орудия. Присоединении штоковой полости силовогогидроцилиндра 21 с линией 23 нагнетания, а бесштоковой полости - с линией 24 слива, натяжение тяги 18 увеличивается, соответственно, уменьшается натяжение дополнительной тяги 20.Это имитирует режим движения трактора 6 с заглубленными передним и задним орудиями при увеличении тягисопротивления заднего орудия и уменьшении тягового сопротивления переднего орудия. Изменение суммарной тяговой нагрузки на трактор 6 осуществляется посредством регулятора 9 тормоза 3. Регистрация нагрузок, дейст:вующих на задний 10 и передний 13навесные механизмы, осуществляетсядатчиками 17 и 19 усилия, Воспроизведение воздействий дорожных неровностей осуществляется при переездеколес трактора Ь через препятствия 25,Таким образом, в предлагаемомстенде обеспечивается возможностьпроведения испытаний тракторов, оборудованных задним и передним навесными механизмами, а также имитируетсяперераспределение нагрузок, действующих на задний и передний навесныемеханизмы, характерное для работытрактора в агрегате с задним и передним навесными орудиями и обусловленное неравномерностью тягового сопротивления этих орудий, что повышаетточность воспроизведения эксплуатационных режимов нагружения,Формула и э о б р е т е н и я Стенд для испытания тракторов,содержащий шарнирно установленные3 1404869 на основании беговые дорожки для размещения на них колес обоих бортов трактора, нагружатель, кинематически соединенный с беговыми дорожками,б макет заднего навесного орудия, наве-шенный на задний навесной механизм трактора, опорную стойку, закрепленную на основании, тягу, соединенную одним концом с опорной стойкой, а другим - с макетом заднего навесного орудия, и привод возвратно-поступательного перемещения, о т л и ч а -ю щ и й с я тем, что, с целью повьгшения точности воспроизведения эксплуатационных режимов нагружения,он снабжен макетом переднего навесного орудия, навешенным на переднийнавесной механизм трактора, и дополнительной тягой, соединенной однимконцом с опорной стойкой, а другим -с макетом переднего навесного орудия,при этом упомянутый привод воэвратнопоступательного перемещения последовательно включен в одну иэ тяг,Составитель С. Белоусько Техред Л. Сердюкова Корректор О, Кравцова Редактор И.Булла Тираж 847 ПодписноеВНИИПИ Государственного комитета СССРпо делам изобретений и открытий113035, Москва, Ж, Раушская наб., д, 4/5 Заказ 3093/44 Производственно-полиграфическое предприятие, г, Ужгород, ул. Проектная, 4
