A01B 39/04 — с живой или тракторной тягой

Номер патента: 18988

Опубликовано: 31.01.1931

Автор: Пакославский

МПК: A01B 39/04

Метки: культиватор

...внутри рамы, вследствие чего не остается следов от колес, таккак следы заделываются идущими за косами двумя лапами 12 (фиг. 1), что, по мнению заявителясообщает культиваторувполне плавный ход. Передок 5 культиватора сочленен с задним подъемным рычагом 3, чем достигается одновременная ирегулярная установка .передних и заднихколес на одинаковую глубину, Тяга культиватора, в целях возможного обеспече.-. ния г 1 лавного и спокойного,без толчков,хода и разрыхления почвы всеми рабо-РЕТЕНИЕ му 9 сентября 1929 года )года. Действие патента распроря 1931 года.Явтоматический передок.(фиг, 3) соединен штангой 1, имеющей в передней своей части вилки 2 (фиг.,1,3) с задним подъемным рычагом 3, при помощи которого подымается и опускается...

Номер патента: 27237

Опубликовано: 31.07.1932

Автор: Дорогов

МПК: A01B 39/04, A01B 39/24

Метки: культиватор

...своим регулирующим глубину :рычагом ггг, находятся прртив среднего бруса б, К переднему концу среднего бруса прикрепляется крюк и- для сцеп.ления с,конистый тягой. Два задних ко.леса находятся на коленчатой оси ле, ;лежащей в подшипниках, прикрепленных к боковым брусьям рамы а культиаатора. Эти колеса имеют общий регу,лирующий глубину рычаг, который со,стоит из зубчатой дуги к и подъемного рычага и спружиной и зубами, входя.щими в вырезы дуги к, Постановка задних колес такова, что они идут как раз :против стоекк котбрым прйкреплены , ножи, и своими следами отмечают ширину захвата культиватора, Благодаря изгибу оси, задних колес, а также тому, что все болты рамы, стоек и колес абра.щены своими круглымиголовками на;ружу, а,гайками внутрь,...

Номер патента: 28061

Опубликовано: 31.10.1932

Автор: Слынько

МПК: A01B 39/04, A01B 61/04

Метки: многорядный, прицепной, пропашник

...фиг. 1 3 изображают вид пропашника в трех проекциях.Предлагаемый прицепной многорядныйпропашник снабжен рабочими органамив виде подрезающих лапок 8 и 34, прикрепленных стойками к отдельным секциям пропашника, каждая из которых выполнена в виде треугольной фермы 3 и снабжена опорным колесом 9. Каждая секция шарнирно подвешена к основной раме с помощью шарнирного параллелограмма 13, 14, 17, 5, При подъеме секции посредством рычага 18 и тяги 25, она перемешается параллельно поверхности поля, Рычаг 18 для подъема или ния секции посажен жестко на валу 33, соединенном с каждой с парой упомянутых тяг.Для обеспечения подъема секций предназначена спиральная пружина 42,Пропашник снабжен тремя колесами 1 О и 11 с узким ободом, при чем задние колеса...

Номер патента: 29060

Опубликовано: 31.01.1933

Автор: Белецкий

МПК: A01B 39/04, A01B 39/22

Метки: пропашник, разводной, тракторный

...для развода параллелограмов,В предлагаемом разводном пропашникепараллелограмы с рабочими органамипередними концами укреплены в общемползуне, помещенном в продольных направляющих.на раме, а задними концами -в поперечных направляющих.На чертеже фиг. 1 изображает вид разводного пропашника сверху; фиг, 2 в втого же пропашника сбоку.Разводка сошников в распашнике происходит при помощи вала с винтовой нарезкой и рукояткой 1 (фиг. 1), по кото-рому передвигается ползун 2. Приближаяповоротом рукоятки 1 ползун 2 к заднемубрусу 3 (фиг, 1 и 2), раздвигают параллелограмы 4 - 5 - б, брусья 5 коего схо,дятся передними концами в ползуне 2,/ с ползуном 2. Раздвигими задними койцамибрусу 3 (фиг. 1, и 2) нПри этом раздвигаюснизу к названным бржелании...

Номер патента: 33737

Опубликовано: 31.12.1933

Автор: Батурин

МПК: A01B 39/04, A01B 39/22, A01B 39/28 ...

Метки: полольник-рыхлитель

...т, п. В качестве остова для полольника-рыхлителя взят белохолунинский окучник, к грядилю которого 7, впереди окучвика, хомутом 9 прикреплена развилка 2, К отросткам развилки прикрепленыпланки 8, к которым шарнирно под 370 вешены полольные ножи 4. Планки 8 к развилке прикреплены с помощью болтов и могут передвигаться по отросткам развилки вверх или вниз, изменяя при этом Расстояние между ножами. Развилка 2, кроме того, может быть опущена ниже и поднята выше в зависимости от условий работы. Ножи 4 фигурные, изогнутые от шарниров сначала вниз, а затем назад и в стороны с некоторым подъемом вверх. Ножи поставлены под углом 90 и служат для срезания верхнего слоя почвы гребня и борозды, каковой (слой) они поднимают и переваливают через себя...

Номер патента: 88524

Опубликовано: 01.01.1950

Автор: Соловей

МПК: A01B 39/04

Метки: культиватор

...бруса 11. На поо;ковохе брусе 11 посредствомкоротких дер)е(ателеЙ 12, оборотных дери(ателеЙ 18 и длгц(5 ых держатслсй 1) крепятся различные рабоие ОрГанъ: Ориеы 1 д, гапе(ц 16 и,ру88524гие, которые могут быть установлены в любой части бруса 11 и могут быть иереставными по высоте. Угол всех раоочих органов в почву измеиястся перестановкой персдпеГО Оолтя, которым креп 5 тся кронштеЙ- иы 9 к грядилям 8. К кронштейнам 9 крепятся рукоятки управления 17,Поводковый брус 11 с укрепленными на нем рабочими органами благодаря наличию универсальных шарниров 7 и кронштейнов 9 может сменЯться в любую сторону с помощью рукояток управления 17.Для подьема и заглубленя рабочих органов а валу 18 укреплепы кривсшиг 1 ы 19 и комбпн 11 ровацны 51 к 1...

Номер патента: 121348

Опубликовано: 01.01.1959

Авторы: Петров, Проскурнина, Соловей

МПК: A01B 39/04

Метки: работ, ручных, тележка, транспортная

...тележка отличается тем, что каждое колесо платформ установлено с возможностью независимого перемещения по высоте и независимой установки под требуемым углом к линии движения тележки. Этим создаются большие удобства для работающих ц нужное направление платформ в междурядиях.На чертеже изображен вид сцепки тележек в плане.Передняя часть каждой шестиместной платформы 1 опирается ца колесо 2 и присоединяется к сцепке 3 посредством шарнирных сниц 4.для установки платформы по высоте применяется регулировка колес посредством вертикальных винтов (ца чертеже це показаны).Регулировка всех колес по ходу тележки, в том числе и передник, производится с помощью гаек 5 с правой и левой резьбой, установленных на шарнирных растяжках б колес. Чтобы...

Номер патента: 152352

Опубликовано: 01.01.1962

Авторы: Дзагания, Кабанов, Цхакая, Шанидзе

МПК: A01B 39/04, A01B 39/26

Метки: горный, культиватор

...культиваторные секции 8, подпружиненными тягами 9 соединенные с концами кронштейнов 10 поперечного бруса 11, который может поворачиваться в подшипниках 12 параллелограммного механизма при подъеме секций в транспортное положение гидроцилиндром. При переходе культиватора с равнинного152352участка поля на склон с углом а, подпружиненные опорные колеса 13 прижимаются к поверхности склона и соответствующим образом перекашивают параллелограммный механизм, обеспечивая приспосабливае мость культиваторных секций к склону. Наличие пружин 14 у опорных колес дает возможность культиваторным секциям не реагировать при наездах колес на углубления или бугорки,Вторые опорные колеса 15 ограничивают заглубление рабочих органов 1 б, величина...

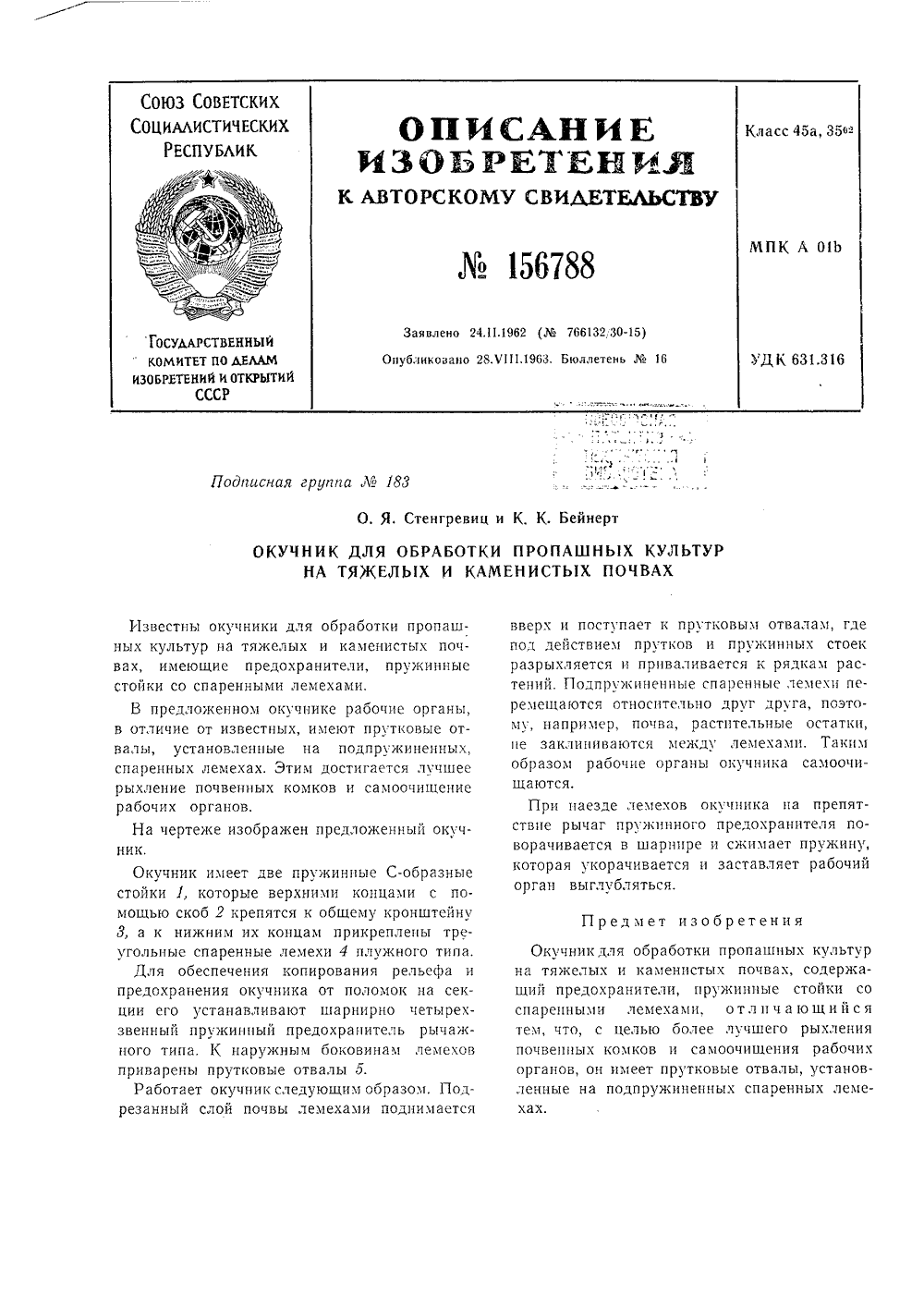

Номер патента: 156788

Опубликовано: 01.01.1963

МПК: A01B 35/06, A01B 39/04

Метки: 156788

...кронштейну 3, а к нижним их концам прикреплены треугольные спаренные лемехи 4 плужного типа.Для обеспечения копирования рельефа и предохранения окучника от поломок на секции его устанавливают шарнирно четырехзвенный пружинный предохранитель рычажного типа. К наружным боковинам лемехов приварены прутковые отвалы 5.Работает окучник следующим образом, Подрезанный слой почвы лемехами поднимается вверх и поступает к прутковым отвалам, где под действием прутков и пружинных стоек разрыхляется и приваливается и рядкам растений. Подпружиненные спаренные лемехи перемещаются относительно друг друга, поэтому, например, почва, растительные остатки, не заклиниваются между лемехами. Таким образом рабочие органы окучника самоочнща ются.При наезде...

Номер патента: 1322995

Опубликовано: 15.07.1987

Авторы: Архипов, Барановский, Тростяный, Хирьянов

МПК: A01B 39/04

Метки: орудий, полуприцеп, сельскохозяйственных

...промежуточного силоного элемента, выполненного н видефермы 8, размещенной непосредственноцад поворотной осью 4. Ферма 8 образована шарнирно сочлененными междусобой стержцями 9, концы которых мо- ЗОгут быть выполнены вильчатой формы.Лругой конец гидроцилиндра 7, например его шток, соединен с поворотнойосью 4 через закрепленный на ней рычаг 10, К этому рычагу шарнирно присоединены также фиксатор 11 положения оси 4 относительно рамы 1 и тяга 12, другой конец которой прикреплен посредством шарнира к снице 2,например, через ее кронштейн 13. Тяга 12 выполнена переменной длины.Гидроццлицдр 7 и фиксатор 11 установлены вертикально и прикрепленышарнирами к верхней части фермы 8.Шарнирная связь фиксатора 11 со стержнями 9 фермы 8 может быть...

Номер патента: 1338794

Опубликовано: 23.09.1987

Авторы: Бобков, Бондаренко, Кравченко, Савчук, Тимошенко

МПК: A01B 39/04

Метки: навесное, трактора

...и задних 5 элементов,продольную раму 6, передний конец которой посредством вертикального шарнира 7 связан с остовом трактора, а 20задний жестко соединен с втулкой 8,установленной на оси 9 нижних тяг 2и 3, Шарнир 7 размещен вблизи центрадавления трактора на грунт, а втулка8 установлена цд оси 9 с образовацием зазора (8 между ними и со свободным ходом (1) вдоль оси 9,На поверхности втулки 8 шарцирцос возможностью углового перемещениязакреплена пластина .1 О. Последняя шарнирно посредством регулируемых по длине дополнительных тяг 11 и 12 связанас нижними тягами 3 и 2, соответственно,Тяги 11 н 12 соединены с тягами 2 и 3горизонтально поперечными осями 13 и14. На втулке 8 установлены регулируемые упоры 15 в виде винтов для ограничения угла...

Номер патента: 1417805

Опубликовано: 23.08.1988

Авторы: Атаниязов, Есемуратов

МПК: A01B 39/04

Метки: земляной, корки, посевах, разбивки, хлопчатника

...видсбоку; на фиг. 2 - то же, вид сверху;на фиг. 3 - то же вид сзади.Устройство состоит из рамы 1 исекции рабочих органов 2. Секция 2соединена с рамой 1 параллелограммным механизмом 3, опирается на колесо ч и имеет грядило 5, на которомсмонтированы рабочие органы,. На грядиле 5 в шарнире 6 установлен двуплечий рычаг 7. На переднем плече рычага 7 смонтирован диск 8 с У-образнымободом на заднем плече - два диска9 с эластичным ободом 10, Диск 8 размещен между дисками 9 в продольно вертикальной плоскости симметрии,Устройство работает следующим образом,При движении по посевам хлопчатника диск 8 с У-образным ободом,. уста новленный на рядке хлопчатника, разрушает почвенную корку над семенамихлопчатника, Идущие следом диски 9 с...

Номер патента: 1443828

Опубликовано: 15.12.1988

Авторы: Аамисепп, Нугис, Тагавялья

МПК: A01B 39/04

Метки: допосадочной, картофеля, междурядной, орудие

...пальцами 4 и щелевателей 5. Для изменения положения дополнительного рабочего органа 3 относительно рамы 1 в вертикальной плоскости имеется сектор 6 и фиксирующий болт 7. Для изменения положения щелевателей 5 имеется кронштейн 8 и фиксирующий болт 9. Окучивающие пальцы 4 шарнирно установлены на стойках рабочих органов 3 и подпружинены пружиной 10. Пальцы имеют возможность поворачиваться на угол до 120 относительно направления движения и фиксироваться как под углом 120, так и параллельно направлению движения. Расстояние между щелевателем 5 и рабочим органом 3 равно расстоянию между основным рабочим органом 2 и дополнительным рабочим органом 3.Орудие работает следующим образом.На предварительно подготовленном и выравненном поле...

Номер патента: 1542440

Опубликовано: 15.02.1990

Авторы: Купченко, Мут

МПК: A01B 39/04, A01B 41/04

Метки: густоты, растений, рядках, сахарной, свеклы, формирования

...8 расположены фронтально.Брус О снабжен приспособлением 11, с помощью которого может быть установлен в пазах держателей 12, закрепленных на грядиле 2 перпендикулярно его продольной оси. 30Устройство работает следующим образом.При движении устройства поперек рядков рама 1 при помощи гидросистемы (не показана) опускается в рабочее положение, посредством параллелограммной подвески 3 грядили 2 опускаются, вместе 35 с ними опускается и горизонтальный брус ,10 с закрепленными на нем рабочими органами 4.Нижняя часть вертикальных ножей 5 с плоскорежушими лапами 8 расположена ниже плоскорежушей лапы 8, что при заглублении в почву на заданную глубину придает устойчивость движению плоскорежущей лапы 8 в почве.При движении устройства вертикальные...
