Нетканый фильтровальный материал

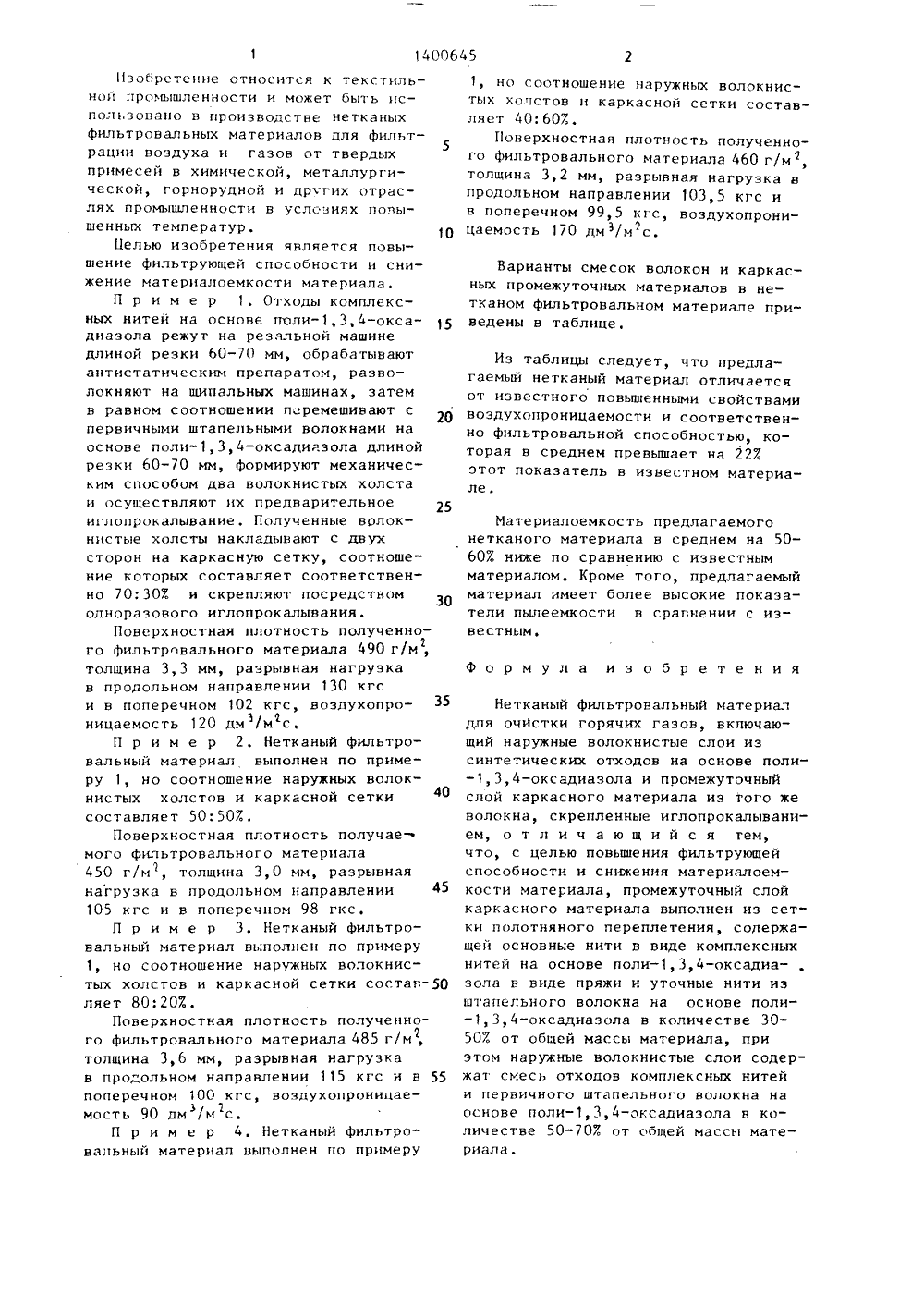

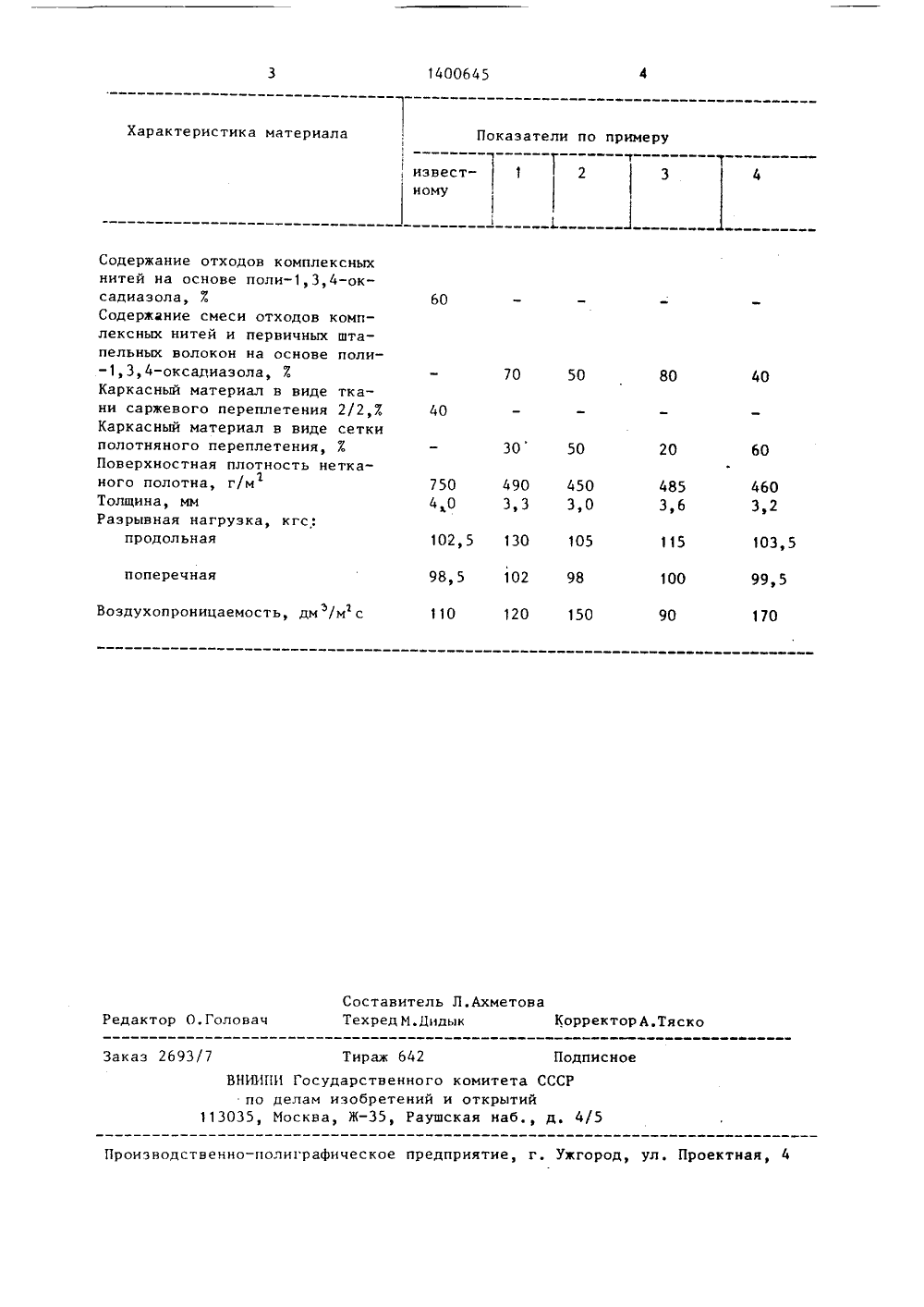

СОЮЗ СОВЕТСНИХСОЦИАЛИСТИЧЕСНИХРЕСПУБЛИН ЯО 140064 39/16) 4 В ОПИСАНИЕ ИЗОБРЕТЕНИ 4) НЕТКАНЫЙ ЬТРОВАЛЬНЫЙ МАТЕРИАЛ ОСУДАРСТВЕННЫЙ НОМИТЕТ СССРО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТКРЫТИИ К А ВТОРСКОМУ СВИДЕТЕЛЬСТВУ(71) Всесоюзный проектно-конструкторский и технологический институтвторичных ресурсов(56) Авторское свидетельство СССРМф 1346199, кл. В 01 Р 39/16, 1985.(57) Изобретение относится к неткан материалам для фильтрации воздуха и газов от твердых примесей в условия повышенных температур, может быть использовано в различных отраслях промышленности и позволяет повысить фильтрующую способность и снизитьматериалоемкость, Нетканый фильтровальный материал содержит промежуточный слой каркасного материала в видесетки полотняного переплетения, содержащей основные нити в виде комплексных нитей и уточные нити в видепряжи из штапельного волокна на основе поли,3,4-оксадиазола в количестве 30-502 об общей массы материала, Наружные слои содержат смесь отходов комплексных нитей и первичногоштапельного волокна на основе поли,3,4-оксадиазола в количестве 50707. от общей массы материала. Сочетание в структуре материала сетки полотняного переплетения с наружнымиволокнистыми слоями способствует повышению фильтрующей способности материала в среднем на 223 и снижениюего материалоемкости на 50-603 по сравнению с известным материалом.1 табл.1400645 10 20 риала. Изобретение относится к текстильной промышленности и может быть использовано в производстве нетканых фильтровальных материалов для фильтрации воздуха и газов от твердых примесей в химической, металлургической, горнорудной и других отраслях промышленности в условиях повышенных температур.Целью изобретения является повышение фильтрующей способности и снижение материалоемкости материала.П р и м е р 1. Отходы комплексных нитей на основе гголи,3,4-оксадиазола режут на резальной машине длиной резки 60-70 мм, обрабатывают антистатическим препаратом, разволокняют на щипальных машинах, затем в равном соотношении п ремешивают с первичными штапельными волокнами наоснове поли,3,4-оксадиаэола длинойрезки 60-70 мм, Формируют механическим способом два волокнистых холста и осуществляют их предварительноеиглопрокалывание. Полученные волокнистые холсты накладывают с двух сторон на каркасную сетку, соотношение которых составляет соответственно 70;307 и скрепляют посредством одноразового иглопрокалывания.Поверхностная плотность полученного фильтровального материала 490 г/м,2 толщина 3,3 мм, разрывная нагрузка в продольном направлении 130 кгс и в поперечном 102 кгс, воздухопро ницаемость 120 дм /м с.П р и м е р 2. Нетканый фильтровальный материал выполнен по примеру 1, но соотношение наружных волокнистых холстов и каркасной сетки составляет 50:507.Поверхностная плотность получае мого фильтровального материала 450 г/и , толщина 3,0 мм, разрывная нагрузка в продольном направлении 45 105 кгс и в поперечном 98 гкс.П р и м е р 3. Нетканый фильтровальный материал выполнен по примеру 1, но соотношение наружных волокнистых холстов и каркасной сетки состаг,- 50 ляет 80:207.Поверхностная плотность полученного фильтровального материала 485 г/м, толщина 3,6 мм, разрывная нагрузка в продольном направлении 115 кгс и в 55 поперечном 100 кгс, воздухопроницаемость 90 дм /и с.3П р и м е р 4, Нетканый Фильтровальный материал выполнен по примеру 1, но соотношение наружных волокнистых холстов и каркасной сетки составляет 40:607Поверхностная плотность полученного фильтровального материала 460 г/мГ, толщина 3,2 мм, разрывная нагрузка в продольном направлении 103,5 кгс и в поперечном 99,5 кгс, воздухопроницаемость 170 дм /м с. Варианты смесок волокон и каркасных промежуточных материалов в нетканом фильтровальном материале приведены в таблице. Из таблицы следует, что предлагаемый нетканый материал отличается от известного повышенными свойствами воздухопроницаемости и соответственно фильтровальной способностью, которая в среднем превышает на 227 этот показатель в известном материале. Материалоемкость предлагаемого нетканого материала в среднем на 50- 607 ниже по сравнению с известным материалом. Кроме того, предлагаемый материал имеет более высокие показатели пылеемкости в сравнении с известным. Формула изобретения Нетканый фильтровальный материал для очистки горячих газов, включающий наружные волокнистые слои из синтетических отходов на основе поли- -1,3,4-оксадиазола и промежуточный слой каркасного материала иэ того же волокна, скрепленные иглопрокалыванием, о т л и ч а ю щ и й с я тем, что, с целью повышения фильтрующей способности и снижения материалоемкости материала, промежуточный слой каркасного материала выполнен из сетки полотняного переплетения, содержащей основные нити в виде комплексных нитей на основе поли,3,4-оксадиазола в виде пряжи и уточные нити из штапельного волокна на основе поли - 1,3,4-оксадиазола в количестве 30507 от общей массы материала, приэтом наружные волокнистые слои содержат смесь отходов комплексных нитей и первичного штапельного волокна наоснове поли,3,4-оксадиаэола в количестве 50-707 от общей массы мате1400645 Характеристика материала Показатели по примеру 3 известному Содержание отходов комплексных нитей на основе поли,3,4-оксадиазола, 7Содержание смеси отходов комплексных нитей и первичных штапельных волокон на основе поли- -1,3,4-оксадиаэола, 7 Каркасный материал в виде ткани саржевого переплетения 2/2,7 Каркасный материал в виде сетки полотняного переплетения, 7 Поверхностная плотность нетканого полотна, г/мТолщина, ммРазрывная нагрузка, кгс:продольная 60 70 50 80 40 40 30 50 20 60 750 4 0 490 450 3,3 3,0 485 3,6 460 3,2 102,5 130 105 115 103,5 102 98120 150 98,5 99,5 100 поперечная Воздухопроницаемость, дм /м с 110 90 170 Составитель Л.АхметоваТехред М,Дидык КорректорА.Тяско Редактор О.Головач Заказ 2693/7 Тираж 642 Подписное ВНИИПИ Государственного комитета СССР по делам изобретений и открытий113035, Москва, Ж, Раушская наб д, 4/5 Производственно-полиграфическое предприятие, г. Ужгород, ул. Проектная, 4
