Установка для испытаний материалов на длительную прочность

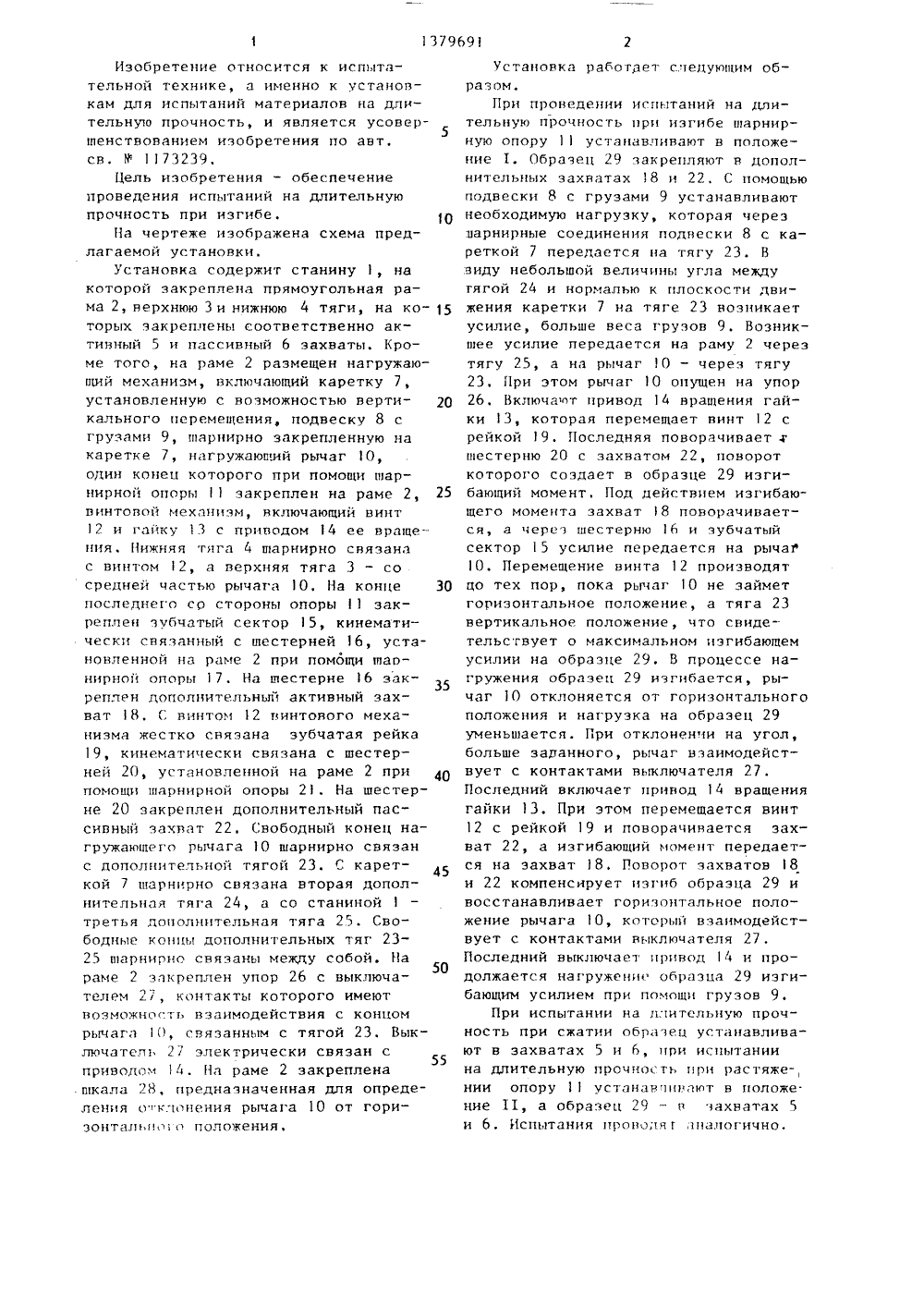

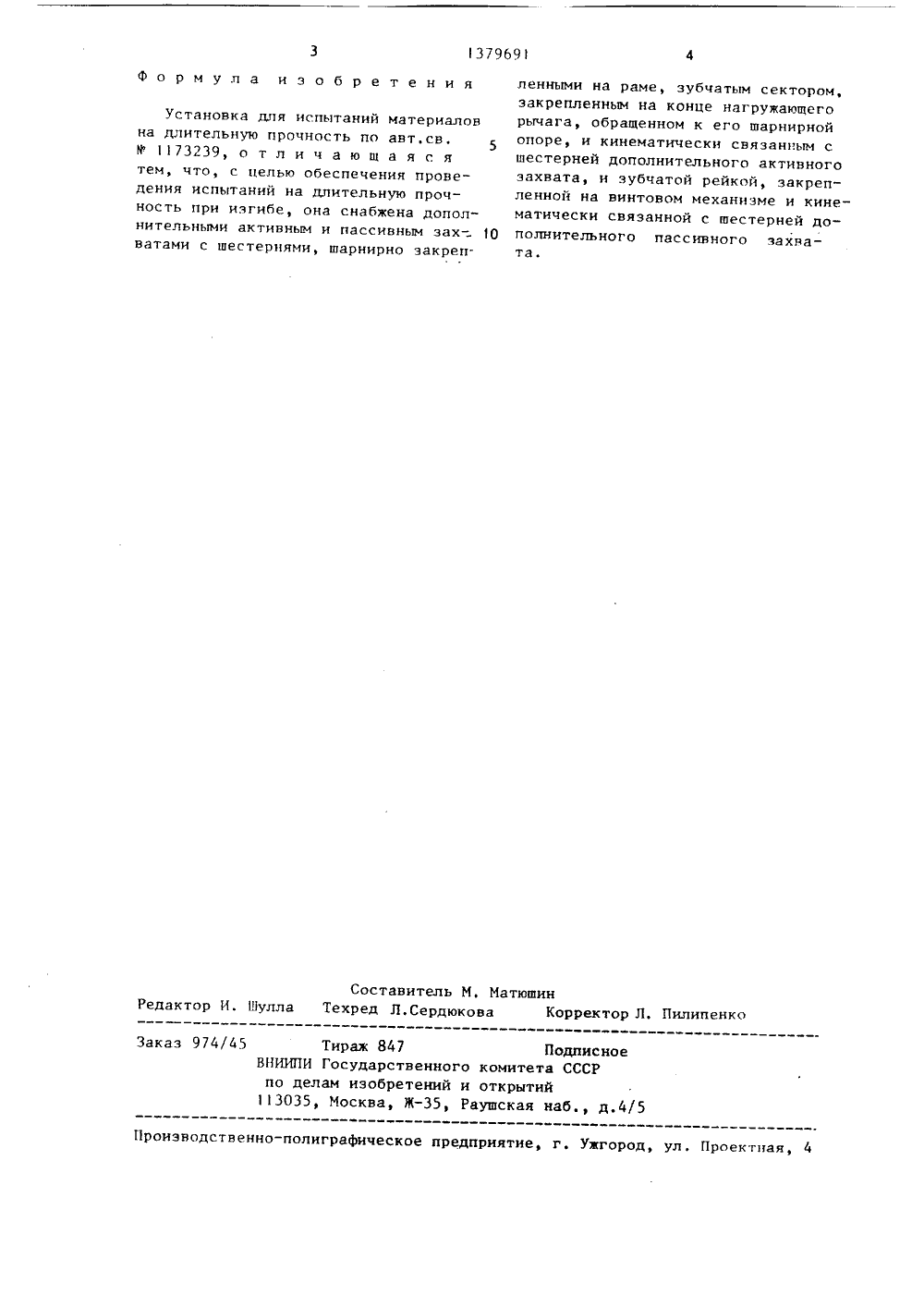

,114 С О ИЗОБРЕТЕНИ ПИС ИДЕТ ЕЛЬСТВ К АВТОРСКОМ ыГОСУДАРСТВЕННЫЙ КОМИТЕТ СССРПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТКРЫТИЙ(71) Украинский заочный политехнический институт им. И.З. Соколова(56) Авторское свидетельство СССРВ 1173239, кл. С 01 М 3/08, 1984.(54) УСТАНОВКА ДЛЯ ИСПИТАНИЙ МАТЕРИ -АЛОВ НА ДЛИТЕЛЬНУЮ ПРОЧНОСТЬ(57) Изобретение относится к испытательной технике. Цель изобретенияобеспечение проведения испытаний надлительную прочность при изгибе. Установка содержит станину 1 с эакрепленной на ней рамой 2 с активным 5и пассивным Ь захватами, кареткой 7,установленной с возможностью вертикального перемещения, нагружающий р чаг 10, винт 12 и гайку 13 с приводом 14 ее вращения. На конце рычага 10 закреплен зубчатый сектор 15, связанный с шестерней 16. На шестерне закреплен дополнительный Пассивный захват 18, С винтом 12 связана зубчатая рейка 19, связанная с шестерней 20. На шестерне 20 закреплен дополнительный пассивный захват 22. Образец 29 закрепляют в захват 18 и 22 и перемещением винта 12 и рейки 19 поворачивают шестерню 20 с захватом 22. При этом поворачивается захват 18, который через шестерню 16 и сектор 15 поворачивает рычаг 1 О. При горизонтальном положении последнего образец 29 а нагружается при помощи грузов 9, При отклонении рычага 10 от горизонтального положенйя привод 14 через шестерни 20 и 16 компенсирует изгиб об- С раэца 29 и восстанавливает горизонтальное положение рычага 10. 1 ил.Изобретение относится к испытательной технике, д именно к установкам для испытаний материалов нд длительную прочность, и является усовер 5шенствованием изобретения по авт.св. У 1173239.Цель изобретения - обеспечениепроведения испытаний на длительнуюпрочность при изгибе. 1 ОНа чертеже изображена схема предлагаемой установки.Установка содержит станину 1, накоторой закреплена прямоугольная рама 2, верхнюю 3 и нижнюю 4 тяги, на которых закреплены соответственно активный 5 и пассивный 6 захваты. Кроме того, нд раме 2 размещен нагружающий механизм, включающий каретку 7,установленную с возможностью верти пкального перемещения, подвеску 8 сгрузами 9, шарнирно закрепленную накаретке 7, ндгружающий рычаг О,один конец которого при помощи шарнирной опоры 11 закреплен на раме 2, 25винтовой механизм, включающий винт12 и гайку 13 с приводом 14 ее вращения. Нижняя тяга 4 шарнирно связанас винтом 12, а верхняя тяга 3 - сосредней частью рычага 10. На конце 30последнего со стороны опоры 11 закреплен зубчатый сектор 15, кииематически связанный с шестерней 16, установленной нд раме 2 при помощи шаонирной опоры 17, Нд шестерне 6 закреплен дополнительный активный захват 18. С винтом 12 винтового механизма жестко связана зубчатая рейка19, кинематически связана с шестерней 20, установленной на раме 2 при 40 помощи шарнирной опоры 21, На шестерне 20 закреплен дополнительный пассивный захват 22. Свободный конец нагружающего рычага 1 О шарнирно связан с дополнительной тягой 23. С карет кой 7 шарнирно связана вторая дополнительная тяга 24, а со станиной 1 третья дополнительная тяга 25, Свободные концы дополнительных тяг 23- 25 шарнирно связаны между собой. На50 раме 2 закреплен упор 26 с выключателем 27, контакты которого имеют возможность взаимодействия с концом рычага 10, связанным с тягой 23. Выключатель 27 электрически связан с приводом 14, Нд раме 2 закреплена .шкала 28, предназначенная для определения оконения рычага 10 от гориэонтдльпси о положения Установка работает следующим образом.При проведении испытаний на длительную прочность при изгибе шарнирную опору 11 устанавливают в положение 1. Образец 29 закрепляют в дополнительных захватах 18 и 22, С помощью подвески 8 с грузами 9 устанавливаютнеобходимую нагрузку, которая черезшарнирные соединения подвески 8 с кареткой 7 передается на тягу 23. Ввиду небольшой величины угла междутягой 24 и нормалью к плоскости движения каретки 7 на тяге 23 возникает усилие, больше веса грузов 9. Возникшее усилие передается на раму 2 через тягу 25, а на рычаг 10 - через тягу23. При этом рычаг 10 опущен на упор 26. Включают привод 14 вращения гайки 13, которая перемещает винт 12 с рейкой 19. Последняя поворачивает х шестерню 20 с захватом 22, поворот которого создает в образце 29 иэгибающий момент. Под действием изгибающего момента захват 18 поворачивается, а через шестерню 16 и зубчатый сектор 15 усилие передается на рычаг 10. Перемещение винта 12 производят цо тех пор, пока рычаг 1 О не займет горизонтальное положение, а тяга 23 вертикальное положение, что свидетельствует о максимальном изгибающем усилии на образце 29. В процессе нагружения образец 29 изгибается, рычаг 10 отклоняется от горизонтальногоположения и нагрузка на образец 29 уменьшается. При отклонении на угол, больше заданного, рычаг взаимодействует с контактами выключателя 27,Последний включает привод 14 вращениягайки 13. При этом перемещается винт12 с рейкой 19 и поворачивается захват 22, а изгибающий момент передается на захват 18. Поворот захватов 18и 22 компенсирует изгиб образца 29 и восстанавливает горизонтальное положение рычага 1 О, которыи взаимодействует с контактами выключателя 27,Последний выключает привод 14 и продолжается нагружени образца 29 иэгибдющим усилием при помощи грузов 9, При испытании на длительную прочность при сжатии образец устанавливают в захватах 5 и 6, ири испытаниина длительную прочность при растяже-,нии опору 11 устдндвпивдют в положе.ние 11, а образец 29 - в захватах 5и 6. Испытания проволяГ аналогично.1379691 Формула изобретения ватами с шестернями, шарнирно эакреп. Составитель М. МатюшинРедактор И. Булла Техред Л.Сердюкова Корректор Л. Пилипенко Заказ 974/45 Тираж 847 ПодписноеВНИИПИ Государственного комитета СССРпо делам изобретений и открытий113035, Москва, Ж, Раушская наб., д.4/5 Производственно-полиграфическое предприятие, г. Ужгород, ул. Проектная, 4 Установка для испытаний материалов на длительную прочность по авт.св. Ф 1173239, о т л и ч а ю щ а я с я тем, что, с целью обеспечения проведения испытаний на длительную прочность при изгибе, она снабжена дополнительными активным и пассивным зах= ленными на раме, зубчатым сектором, закрепленным на конце нагружающего рычага, обращенном к его шарнирной опоре, и кинематически связанным с шестерней дополнительного активного захвата, и зубчатой рейкой, закрепленной на винтовом механизме и кинематически связанной с шестерней до полнительного пассивного захвата.
