Установка для содержания и контроля животных по массе
Похожие патенты | МПК / Метки | Текст | Заявка | Код ссылки
Номер патента: 1339407
Авторы: Красниченко, Маленко, Потоп, Швейцаров
Текст

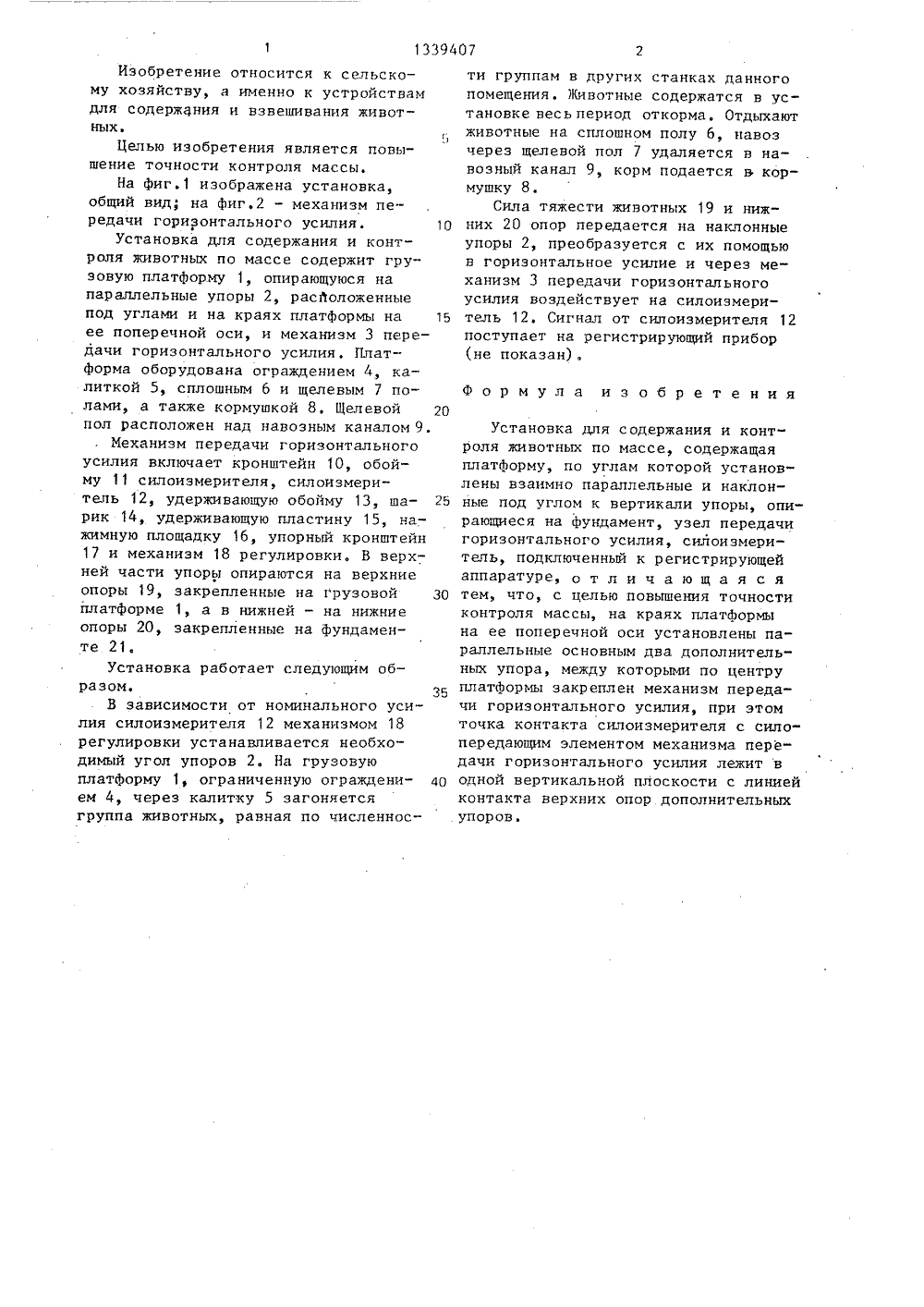

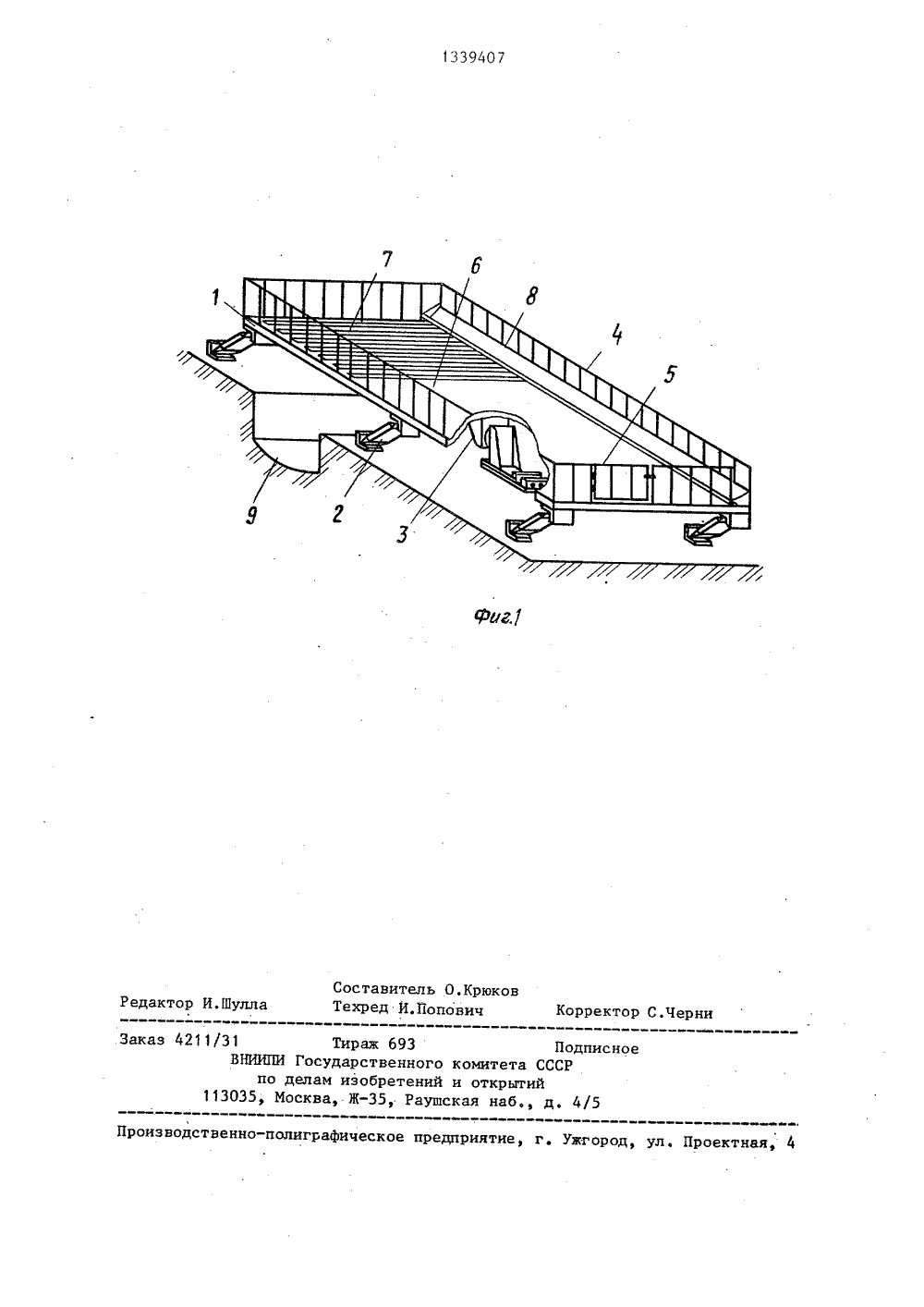

СОЮЗ СОВЕТСНИХСОЦИАЛИСТИЧЕСКИХРЕСПУБЛИК 9) (11) 01 С 3/ д е;уц) оц ИСАНИЕ ИЗОБРЕТЕН Я,.в "Ть;,. ВЫЛ В.с .А сследовалогическийектрификазоны СССР топ нко 3173 НИЯ аиасль ОСУДАРСТВЕННЫЙ КОМИТЕТ СССРПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТКРЫТИИ Д ВТОРСНОМУ СВИДЕТЕЛЬСТВ(56) Заявка Франции У 243кл. С 01 С 3/08, 1978. 4) УСТАНОВКА ДЛЯ СОДЕР РТРОЛЯ ЖИВОТНЫХ ПО МАС 70(57) Изобретение относится к сельскому хозяйству и позволяет повысигь точность контроля массы животных.По центру платформы 1 между дополнительными упорами 2 закреплен механизм 10-18 передачи горизонтальногоусилия. Сила тяжести животных, размещенных на платформе 1, через верхние 19 й нижние 20 опоры воздействуена упоры 2 и через механизм 10-18воздействует на силоизмеритель 12.Точка контакта силоизмерителя 12 ссилопередающим механизмом 10-18 лежив одной вертикальной плоскости с линией контакта опор 19 упоров 2. 2 илИзобретение относится к сельскому хозяйству, а именно к устройствам для содержания и взвешивания животныхв5Целью изобретения является повышение точности контроля массы.На фиг.1 изображена установка, общий вид; на фиг.2 - механизм передачи горизонтального усилия. 10Установка для содержания и контроля животных по массе содержит грузовую платформу 1, опирающуюся на параллельные упоры 2, расположенные под углами и на краях платформы на 15 ее поперечной оси, и механизм 3 передачи горизонтального усилия, Платформа оборудована ограждением 4, калиткой 5, сплошным 6 и щелевым 7 полами, а также кормушкой 8, Щелевой 20 пол расположен над навозным каналом 9.Механизм передачи горизонтального усилия включает кронштейн 10, обойму 11 силоизмерителя, силоизмеритель 12, удерживающую обойму 13, ша рик 14, удерживающую пластину 15, нажимную площадку 16, упорный кронштейн 17 и механизм 18 регулировки, В верхней части упоры опираются на верхние опоры 19, закрепленные на грузовой 30 платформе 1, а в нижней - на нижние опоры 20, закрепленные на фундаменте 21.Установка работает следующим образом. 35В зависимости от номинального усилия силоизмерителя 12 механизмом 18 регулировки устанавливается необходимый угол упоров 2. На грузовую платформу 1, ограниченную ограждени ем 4, через калитку 5 загоняется группа животных, равная по численности группам в других станках данного помещения. Животные содержатся в установке весь период откорма. Отдыхают животные на сплошном полу 6, навоз через щелевой пол 7 удаляется в навозный канал 9, корм подается в кормушку 8.Сила тяжести животных 19 и нижних 20 опор передается на наклонные упоры 2, преобразуется с их помощью в горизонтальное усилие и через механизм 3 передачи горизонтального усилия воздействует на силоизмеритель 12. Сигнал от силоизмерителя 12 поступает на регистрирующий прибор (не показан) .Формула изобретенияУстановка для содержания и контроля животных по массе, содержащая платформу, по углам которой установлены взаимно параллельные и наклонные под углом к вертикали упоры, опирающиеся на фундамент, узел передачи горизонтального усилия, силоизмеритель, подключенный к регистрирующей аппаратуре, о т л и ч а ю щ а я с я тем, что, с целью повышения точности контроля массы, на краях платформы на ее поперечной оси установлены параллельные основным два дополнительных упора, между которыми по центру платформы закреплен механизм передачи горизонтального усилия, при этом точка контакта силоизмерителя с силопередающим элементом механизма передачи горизонтального усилия лежит в одной вертикальной плоскости с линией контакта верхних опор дополнительных упоров.Тираж 693НИИПИ Государственного комитета ССпо делам изобретений и открытий5, Москва, Ж, Раушская наб., д одписно оизводственно-полиграфическое предприятие, г. Ужгород, ул. Проектная,
СмотретьЗаявка
3822929, 29.10.1984
ЦЕНТРАЛЬНЫЙ НАУЧНО-ИССЛЕДОВАТЕЛЬСКИЙ И ПРОЕКТНО ТЕХНОЛОГИЧЕСКИЙ ИНСТИТУТ МЕХАНИЗАЦИИ И ЭЛЕКТРИФИКАЦИИ ЖИВОТНОВОДСТВА ЮЖНОЙ ЗОНЫ СССР
ШВЕЙЦАРОВ ЛЕОНИД ЛЕОНИДОВИЧ, ПОТОП ИГОРЬ ВЛАДИМИРОВИЧ, КРАСНИЧЕНКО АЛЕКСАНДР ЛЕОНИДОВИЧ, МАЛЕНКО ПЕТР ДАНИЛОВИЧ
МПК / Метки
МПК: G01G 3/08
Метки: животных, массе, содержания
Опубликовано: 23.09.1987
