Рельсовый прогибомер
Похожие патенты | МПК / Метки | Текст | Заявка | Код ссылки
Номер патента: 133648
Автор: Фролов
Текст

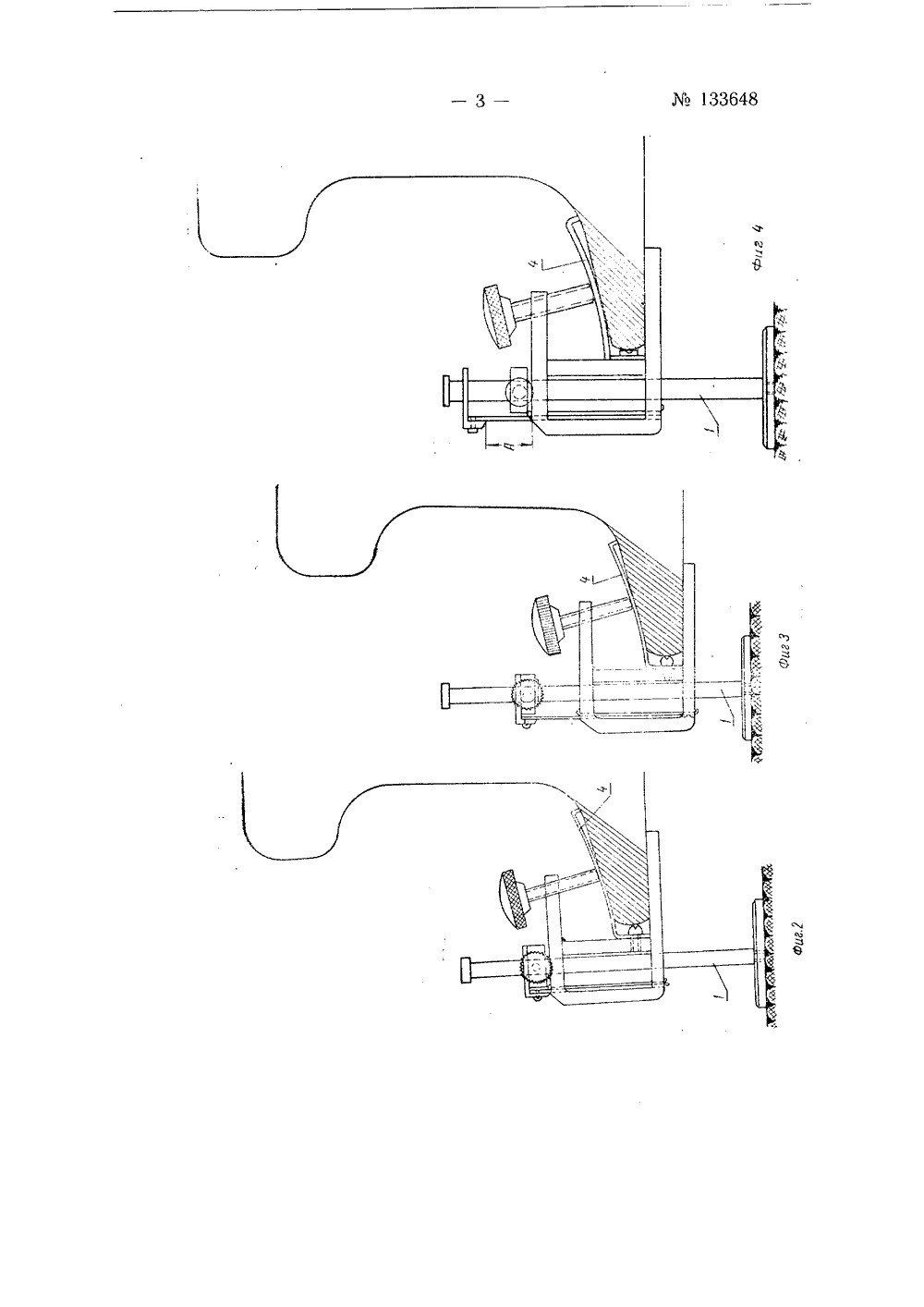

133648 Класс 42 К 27 СССР НИ ТВУ БРЕТ ЕТЕЛЬ ОП ИЕ ОКОМ АВ Ч 172 одписная гр А. С. Фролов РЕЛЪСОВЫЙ ПРОГИБОМЕРаявлено 30 июля 1959 г. аа М 635480/27 в Комитет но делам изобретен и открытий при Совете Министров СССР Опубликовано в Бюллетене иаобретений22 а 1960 г.раю ве р ух иг. 1) с опорной по винтом б для закре б с тормозной плоск верх которого пружи линейке жением Изобретение относится к прогибомерам, выполненным в виде опищегося на балласт вертикального стержня и укрепляемой на подошельса струбцины с выдвижной измерительной линейкой.Конструкция описываемого прогибомера позволяет уменьшитьвлияние колебаний рельса на вертикальный стержень и получить болеевысокую точность измерения.На фиг. 1 схематически изображен общий вид прогибомера в двпроекциях; на фиг, 2 - положение стержня при установке; на фиг. 3 -положение стержня при действии нагрузки; на фиг. 4 - положениестержня после снятия нагрузки,Прогибомер состоит из стержня 1 (ф душкой 2,струбцины 3 с Г-образной пружиной 4 ипления заподошву рельса, измерительной линейки ой пружиной 7, зажимной муфты 8 с винтом 9, зана 7 односторонне цепляется Г-образной скобой 1 О.При установке прибора стержень опорной подушкой становится набалласт, Под действием подвижной нагрузки, например, колесных парподвижного состава, струбцина вместе с рельсом уходит вниз на величину максимальной просадки. Линейка, упираясь в муфту, остается наместе относительно стержня, т. е. выдерживается из струбцины на величину просадки,При возвращении рельса со струбциной в первоначальное положение линейка поднимается вместе с ними, а стержень остается свободностоять на балласте.Величина максимальной просадки рельса определяется поразностью А отсчетов между первоначальным и конечным пололинейки относительно нулевой отметки на струбцине.Предмет изобретения1. Рельсовый прогибомер для измерения максимальных просадок рельса под подвижной нагрузкой, выполненный в виде вертикального опирающегося на балласт стержня и укрепленной на подошве рельса струбцины с выдвижной измерительной линейкой, о т л и ч а ю щ и й с я тем, что, с целью уменьшения влияния колебаний рельса на вертикальный стержень и увеличения точности измерения струбцина выполнена с проемами, в которых свободно установлен вертикальный, опирающийся на балласт стержень, причем, последний снабжен зажимной муфтой взаимодействующей при движении струбцины вниз с Г-образным наконечником, перемещающейся в пазах струбцины и фиксируемый плоской пружиной линейки.2. Устройство по п. 1, отличаю шее ся тем, что, с целью избежания смещения струбцины с подошвы рельса, струбцина снабжена Г-образной пружиной прижимающей ее к подошве рельса и удерживаемой зажимным винтом.
СмотретьЗаявка
635480, 30.07.1959
Фролов А. С
МПК / Метки
Метки: прогибомер, рельсовый
Опубликовано: 01.01.1960
