Устройство для обеспыливания спецодежды и мешков

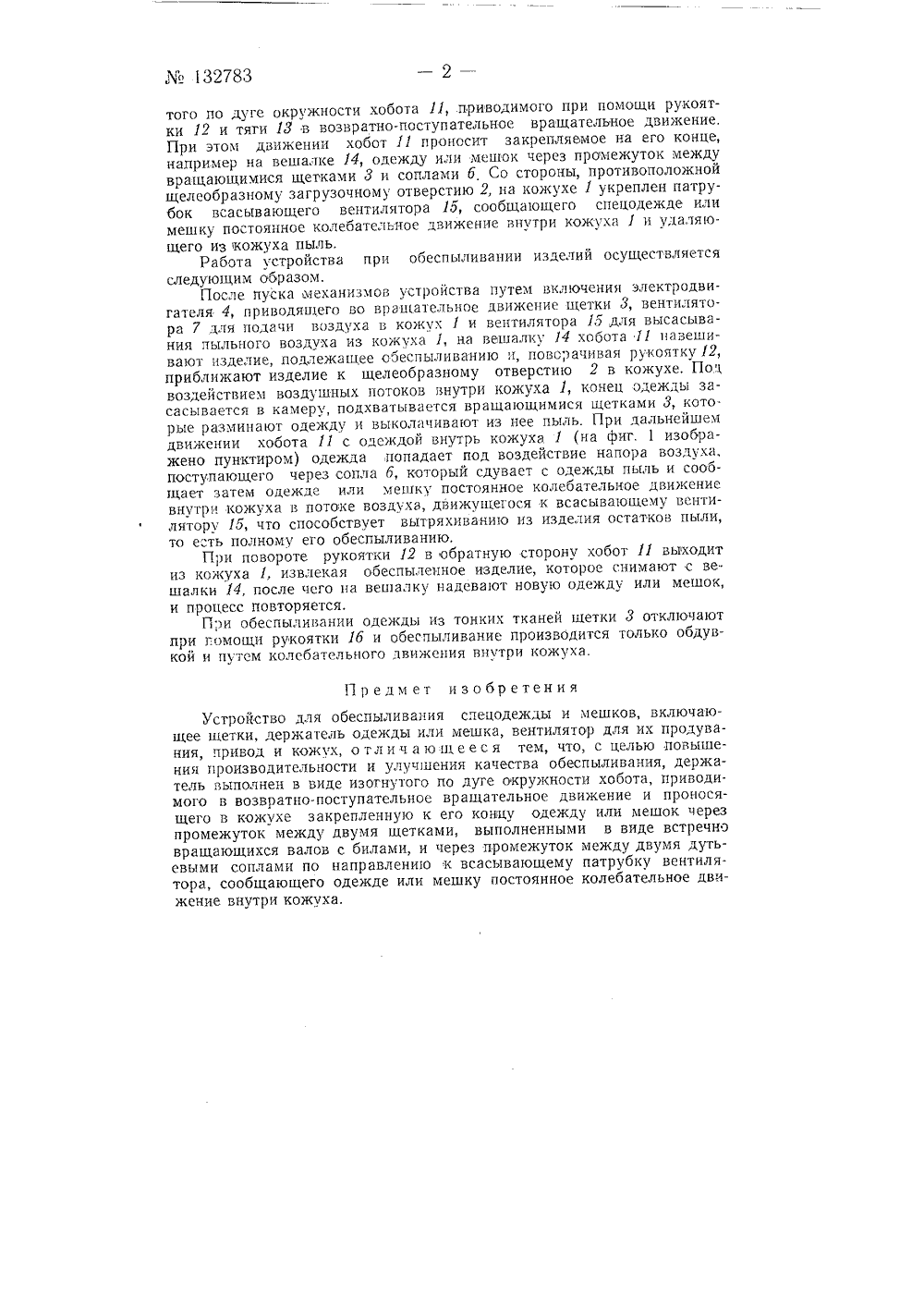

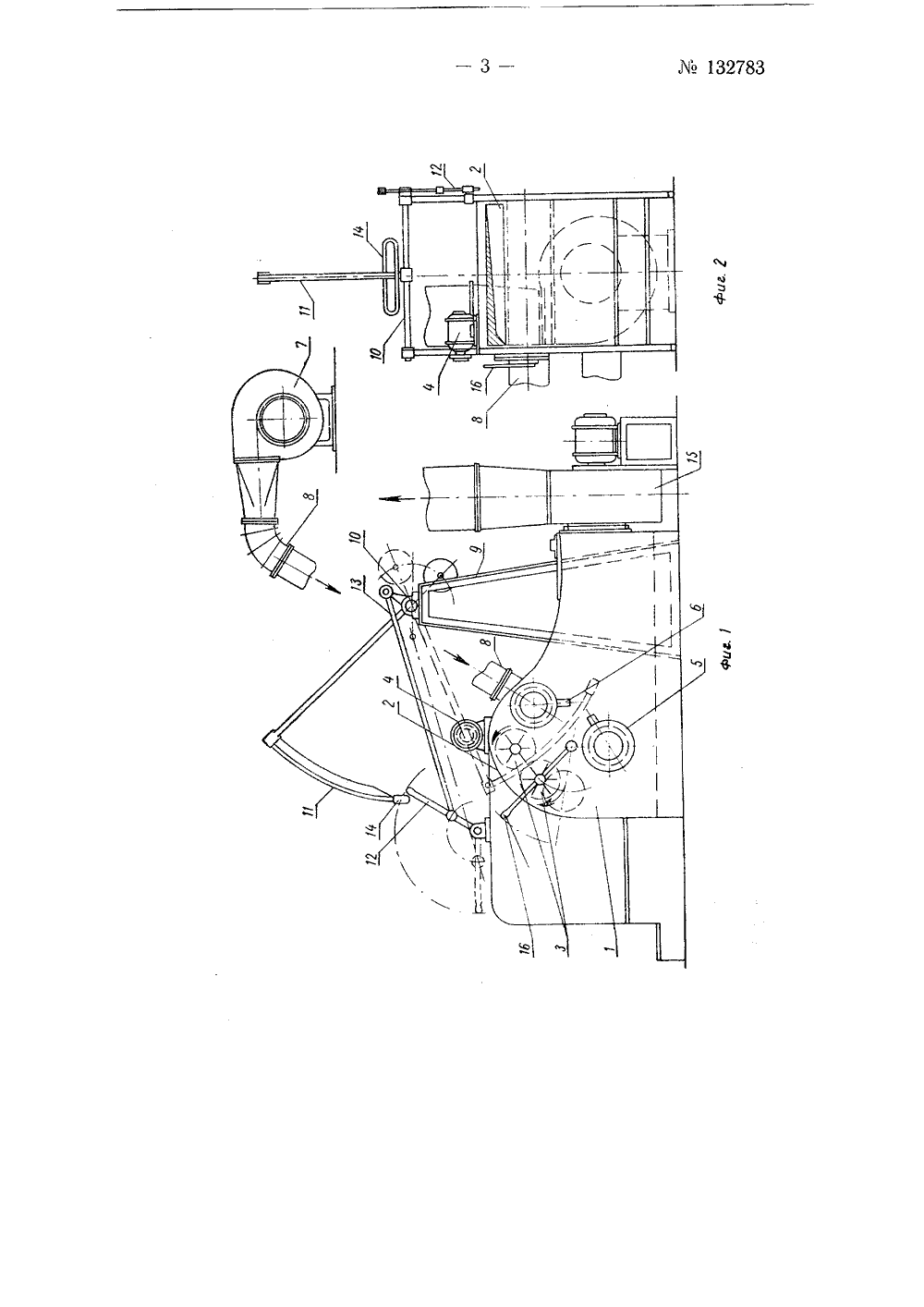

132783 Класс 34 с, 18 о 18 е, 4 СССР ОПИСАНИЕ ИЗОБРЕТЕНИЯ К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ, Т, Бобошин В.А, Ка УСТРОЙСТВО ДЛЯ ОЕЦОД СПЫЛИВАНМЕШКОВ Заявлено 25 февраля 1960 г. за и открытий и08/28 в Комитет по делам изобретенийе Министров СССРизобретений М 20 за 1960 г. 65 и Со Опубликовано в Бю тетене Известно устройство для обеспыливания спецодежды и мешков, включающее щетки, держатель одежды или мешка, вентилятор для их продувания, привод и кожух. В этом устройстве применены плоские щетки, которые приводятся в действие вручную, а держатель одежды представляет сетку, на которой лежит продуваемая воздухом одежда, что не обеспечивает необходимого качества обеспыливания и возможности повышения производительности на этой операции,Описываемое устройство устраняет эти недостатки тем, что в нем держатель выполнен в виде изогнутого по дугс окружности хобота, приводимого в возвратно-поступательное вращательное движение и проносящего в кожухе закрепленную к его концу одежду или мешок через промежуток между двумя щетками, выполненными в виде встречно вращающихся валов с билами, и через промежуток между двумя дутьевыми соплами по направлению к всасывающему патрубку вентилятора, сообщающего одежде или мешку постоянное колебательное движение внутри кожуха,На фиг. 1 изображена схема устройства, вид сбоку; на фиг, 2 - то же, вид спереди.В устройстве, внутри кожуха 1, имеющего поперечное щелеобразное отверстие 2 для загрузки очищаемых изделий, монтировачы две щетки 8, выполненные в виде встречно вращающихся валов с билами, приводимых во вращение от электродвигателя 4. На некотором расстоянии от щеток 8, внутри кожуха, размещены две вентиляционные трубы Б, имеющие щелевидные сопла б, через которые от вентилятора 7 и воздуховод 8 подается внутрь кожуха под напором воздух для продувания очищаемой от пыли спецодежды и мешков. Сбоку устройства на стойках 9 установлен в подшипниках вал 10, на котором закреплен держатель для обрабатываемых изделий, выполненный в виде изогну М 132783того по дуге окружности хобота 11, приводимого при помощи рукоятки 12 и тяги 13 в возвратно-поступательное вращательное движение. При этом движении хобот 11 проносит закрепляемое на его конце, например на вешалке 14, одежду или мешок через промежуток между вращающимися щетками 3 и соплами 6 Со стороны, противоположной щелеобразному загрузочному отверстию 2, на кожухе 1 укреплен патрубок всасывающего вентилятора 15, сообщающего спецодежде или мешку постоянное колебательное движение внутри кожуха 1 и удаляю- щего из кожуха пыль.Работа устройства при обеспыливании изделий осуществляется следующим образом,После пуска ыеханизмов устройства путем включения электродвигателя 4, приводящего во вращательное движение щетки 3, вентилятора 7 для подачи воздуха в кожух 1 и вентилятора 15 для высасывания пыльного воздуха из кожуха 1, на вешалку 14 обота 11 назешивают изделие, подлежащее ооеспыливанию и, поворачивая рукоятку 12, приближают изделие к щелеобразному отверстию 2 в кожухе. По 1 воздействием воздушных потоков внутри кожуха 1, конец одежды засасывается в камеру, подхватывается вращающимися щетками 3, которые разминают одежду и выколачивают из нее пыль. При дальнейшем движении хобота 11 с одеждой внутрь кожуха 1 (на фиг. 1 изображено пунктиром) одежда попадает под воздействие напора воздуха, поступающего через сопла 6, который сдувает с одежды пыль и сообщает затем одежде или мешку постоянное колебательное движение внутри кожуха в потоке воздуха, движущегося к всасывающему вентилятору 15, что способствует вытряхиванию из изделия остатков пыли, то есть полному его обеспыливанию.При повороте рукоятки 12 в обратную сторону хобот 11 выходит из кожуха 1, извлекая обеспыленное изделие, которое снимают с ве. шалки 14, после чего на вешалку надевают новую одежду или мешок, и процесс повторяется.При обеспыливании одежды из тонких тканей щетки 3 отключают при г:омощи рукоятки 16 и обеспыливание производится только обдувкой и путем колебательного движения внутри кожуха,Предмет изобретенияУстройство для обеспыливания спецодежды и мешков, включаюшее щетки, держатель одежды или мешка, вентилятор для их продувания, привод и кожух, о тл и ч а ю щ е е с я тем, что, с целью повышения производительности и улучшения качества обеспыливания, держатель выполнен в виде изогнутого по дуге окружности хобота, приводи. мого в возвратно-поступательное вращательное движение и проносящего в кожухе закрепленную к его концу одежду или мешок через промежуток между двумя щетками, выполненными в виде встречна вращающихся валов с билами, и через промежуток между двумя дутьевыми соплами по направлению к всасывающему патрубку вентилятора, сообщающего одежде или мешку постоянное колебательное движение внутри кожуха.
