Станок для содержания животных

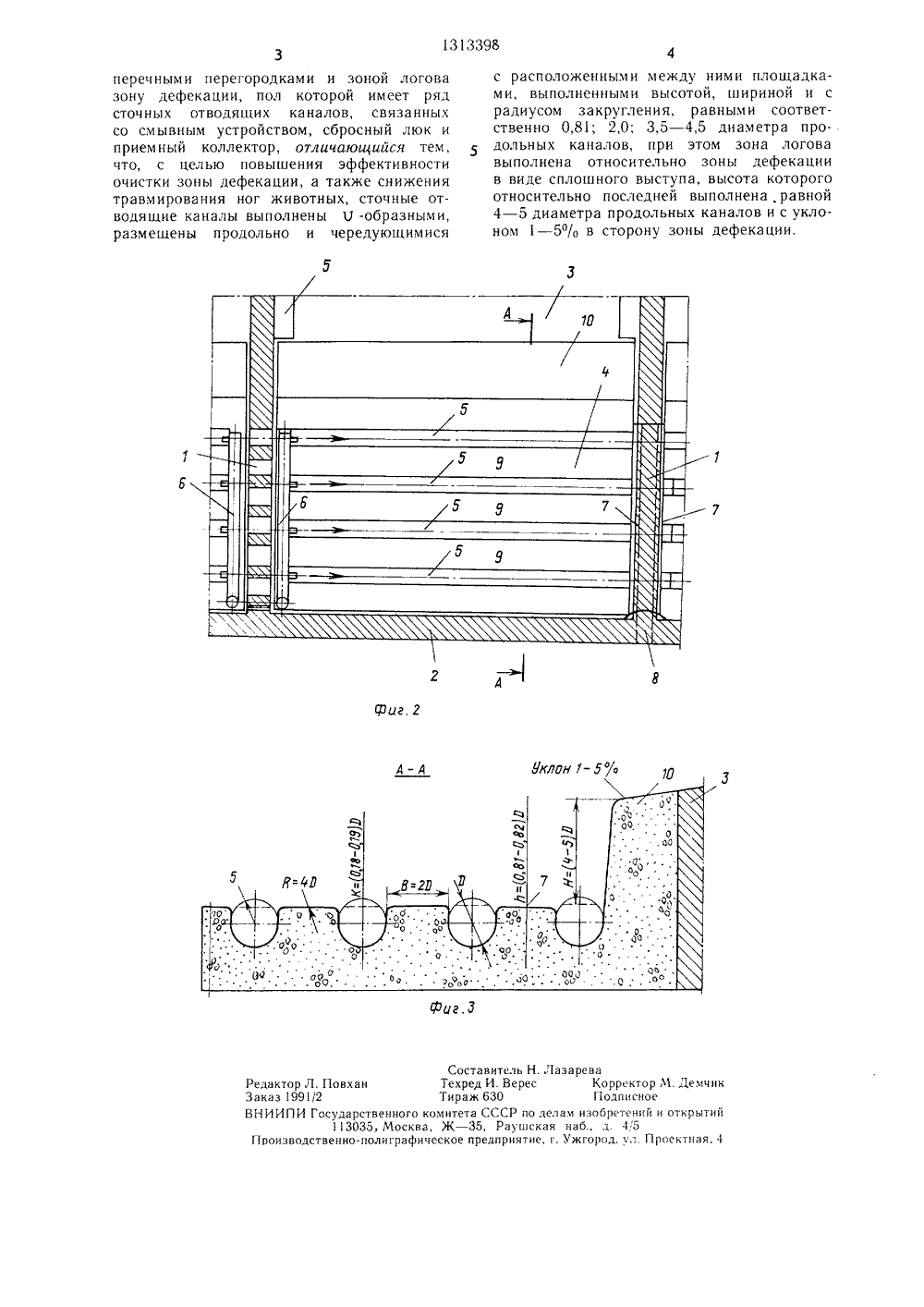

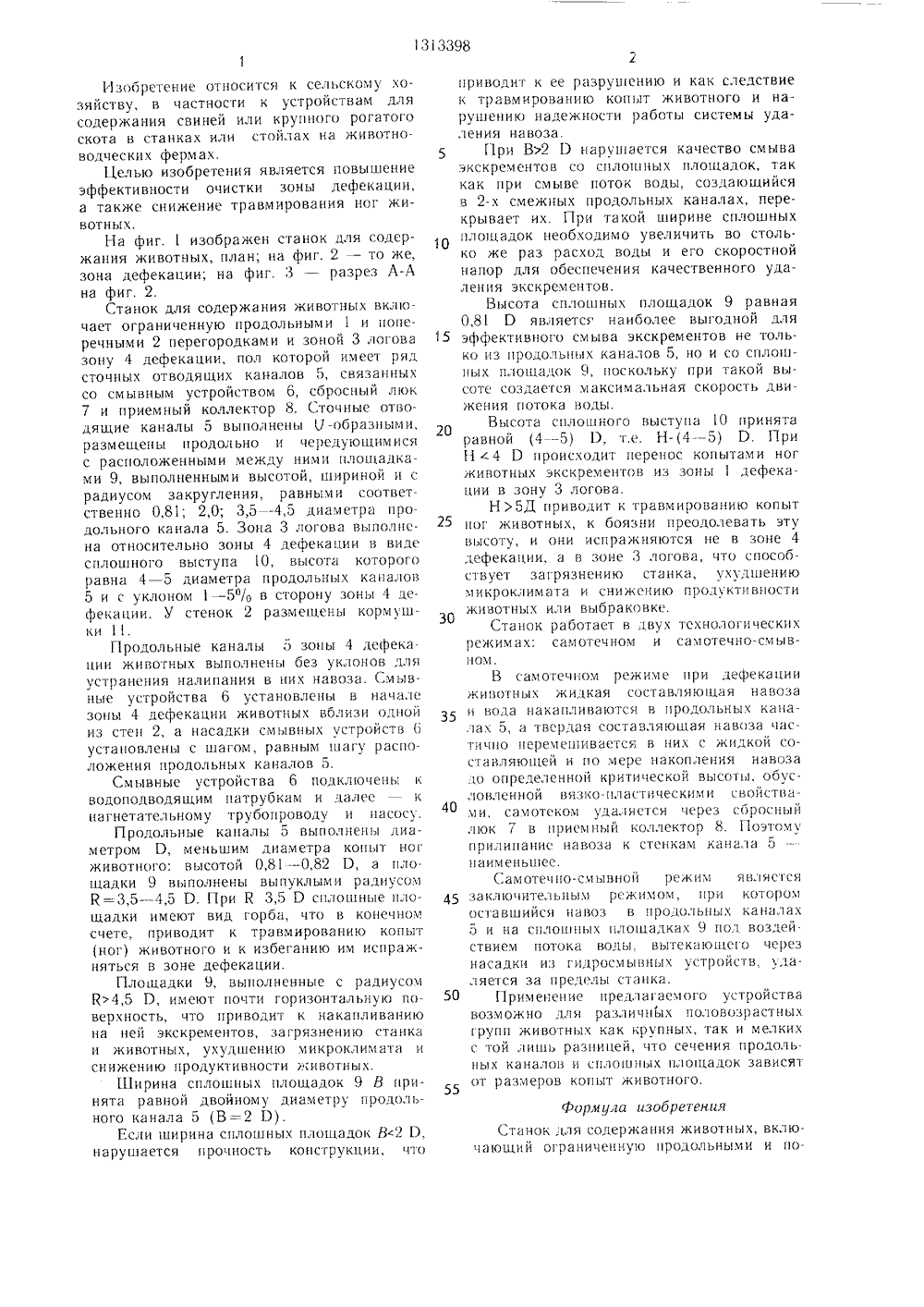

(51 Я ПИСАНИЕ ИЗОБРЕТ К АВТОРСКО ИДЕТЕПЬСТВ ГР 1 РУ л. 20 довательс институт сельского хин и В ий и проектномеханизации хозяйства А. Кругляшов(57) Изобретение отхозяйству. Целью иповышение эффектив А Иосится к сельскому обретения является ости очистки зоны ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССР ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТНРЫТИ(56) Авторское св743650, кл. АПатент США1974. 8.8)идетельство СССР01 К 1/02, 1978.3848568, кл. 119 - 28,дефекации, а также снижение травмирования ног животных. Сточные отводящие каналы 5 выполнены О-образными, размещены продольно в станках. Каналы 5 чередуются с площадками 9 и смываются посредством смывного устройства 6. Площадки 9 выполнены высотой, шириной и с радиусом загружения, равными соответственно 0,81; 2,0; 3,5 - 4,5 диаметра продольных каналов 5. Зона логова 3 относительно зоны дефекации 4 выполнена в виде сплошного выступа 1 О. Высота выступа 1 О относительно зоны дефекации 4 выполнена равной 4 - 5 диаметра каналов 5. Зона логова 3 выполнена с уклоном 1 5% в сторону зоны дефекации 4. Наличие выступа 10 предотвращает перенос навоза из зоны дефекации 4 в зону логова 3. 3 ил.Изооретение Относитс 51 к сельскому хозяйству, в частности к устройствам для содержания свиней или крупного рогатого скота в станках или стойлах на животноводческих фермах.Целью изобретения является повышение эффективности очистки зоны дефекации, а также снижение травмирования ног животных.На фиг. 1 изображен станок для содержания животных, план; ца фиг. 2 - то же, зона дефекации; на фиг. 3 - разрез А-А на фиг. 2.Станок для содержания животных вклк- чает ограниченную продольными 1 и поперечными 2 перегородками и зоной 3 логова зону 4 дефекации, пол которой имеет ряд сточных отводящих каналов 5, связанных со смывным устройством 6, сбросцый люк 7 и приемный коллектор 8. Сточные отводящие каналы 5 выполнены 7-образными, размещены продольно и чередующимися с расположенными между ними площадками 9, выполненными высотой, шириной и с радиусом закругления, равными соответственно 0,81; 2,0; 3,5 - 4,5 диаметра продольного канала 5. Зона 3 логова выполнена относительно зоны 4 дефекации в виде сплошного выступа 10, высота которого равна 4 - 5 диаметра продольных каналов 5 и с уклоном 1 - 5/О в сторону зоны 4 дефекации. У стенок 2 размещены кормушки .Продольные каналы 5 зоны 4 дефека ции животных выполнены без уклонов для устранения налипания в них навоза. Смывные устройства 6 установлены в начале зоны 4 дефекации животных вблизи одной из стен 2, а насадки смывных устройств 6 установлены с шагом, равным шагу расположения продольных каналов 5.Смывные устройства 6 подкл 1 очецы к водоподводящим патрубкам и далеек нагнетательному трубопроводу и насосу.Продольные каналы 5 выполнены диаметром Р, меньшим диаметра копыпг ног животного: высотой 0,81 - 0,82 Р, а площадки 9 выполнены выпуклыми радиусом К=3,5 - -4,5 Р. При К 3,5 Р сплошные площадки имеют вид горба, что в конечном счете, приводит к травмированию копыт (ног) животного и к избеганию им испражняться в зоне дефекации.Площадки 9, выполненные с радиусом К)4,5 Р, имеют почти горизонтальную поверхность, что приводит к накапливанию на ней экскрементов, загрязнению станка и животных, ухудшению микроклимата и снижению продуктивности животных.Ширина сплошных площадок 9 В принята равной двойному диаметру продольного канала 5 (В==2 Р).Если ширина сплошных площадок В 2 Р, н арушается и рочность конструкции, что приводит к ее разрушению и как следствие к травмированию копьт животного и нарушению надежности работы системы удаления навоза.Гри В 2 Р нарушается качество смываэкскрементов со сплошных площадок, так как при смыве поток воды, создающийся в 2-х смежных продольных каналах, перекрывает их. При такой ширине сплошных плоцадок необходимо увеличить во столько же раз расход воды и его скоростной напор для обеспечения качественного удаления экскрементов.Высота сплошных площадок 9 равная0,81 Р являетсг наиболее выгодной для 15 эффективного смыва экскрементов не только из продольных каналов 5, но и со спло 1 дцых площадок 9, поскольку при такой высоте создается максимальная скорость движения потока ВОды.Высота сплошного выступа 10 принятаравной (45) Р, т.е. Н-(4- 5) Р. При Н ( 4 Р происходит перенос копытами ног животных экскрементов из зоны 1 дефекации в зону 3 логова.Н)5 Д приводит к травмированию копытцог животных, к боязни преодолевать эту высоту, и они испражняются не в зоне 4 дефекации, а в зоне 3 логова, что способствует загрязнению станка, ухудшению х икроклимата и снижению продуктивности животных или выбраковке.Станок работает в двух технологическихрежимах: самотечном и самотечно-смывном.В самотечюм режиме при дефекацииживотных жидкая составляющая навоза и вода накапливактся в продольных каналах 5, а твердая составляющая навоза частично перемешивается в цих с жидкой составляющей и по мере накопления навоза до определенной критической высоты, обусловленной вязко-пластическими свойствами, са 1 отеком удаляется через сбросцый люк 7 в прием ный коллектор 8. 1 оэтому прилипание навоза к стенкам канала 5 наименьшее.Самотечно-смывной режим являетсязаключительным режимом, при котором оставшийся навоз в продольных каналах 5 и на спл 01 И 1 ых ц;101 цадках 9 по;1 воздействием потока воды., вытекаюцего через насадки из гидросмывных устройств, удаляется за пределы станка.50 Применение предлагаемого устройствавозможно для различных по.овозрастных групп животных как крупных, так и мелких с той лишь разницей, что сечения продольных каналов и сплошных площадок зависят От размеров копыт животного.Форму га изобретенияСтанок для содержания животных, включающий ограниченную продольными и по131339 иг. а/ А - А Фиг, т Составитель НТехред И. ВересТираж 630го комитета СССР поква, Ж - 35, Раушсфическое предприяти Редактор Л. ПовханЗаказ 1991/2ВНИИПИ Государственн113035, МПроизводственно-полиг перечными перегородками и зоной логова зону дефекации, пол которой имеет ряд сточных отводящих каналов, связанных со смывным устройством, сбросный люк и прием ный коллектор, отличающийся тем, что, с целью повышения эффективности очистки зоны дефекации, а также снижения травмирования ног животных, сточные отводящие каналы выполнены 1 -образными, размещены продольно и чередующимися с расположенными между ними площадками, выполненными высотой, шириной и с радиусом закругления, равными соответственно 0,81; 2,0; 3,5 - 4,5 диаметра продольных каналов, при этом зона логова выполнена относительно зоны дефекации в виде сплошного выступа, высота которого относительно последней выполнена равной 4 - 5 диаметра продольных каналов и с уклоном 1 - 5% в сторону зоны дефекации. Лазарева Корректор М. немчик Подписное делам изобретений и открытийкая наб., д. 4,5е, г. Ужгород, ул. Проектная, 4
