Стенд для определения параметров устройств по переработке плавающих круглых лесоматериалов

ZIP архив

Текст

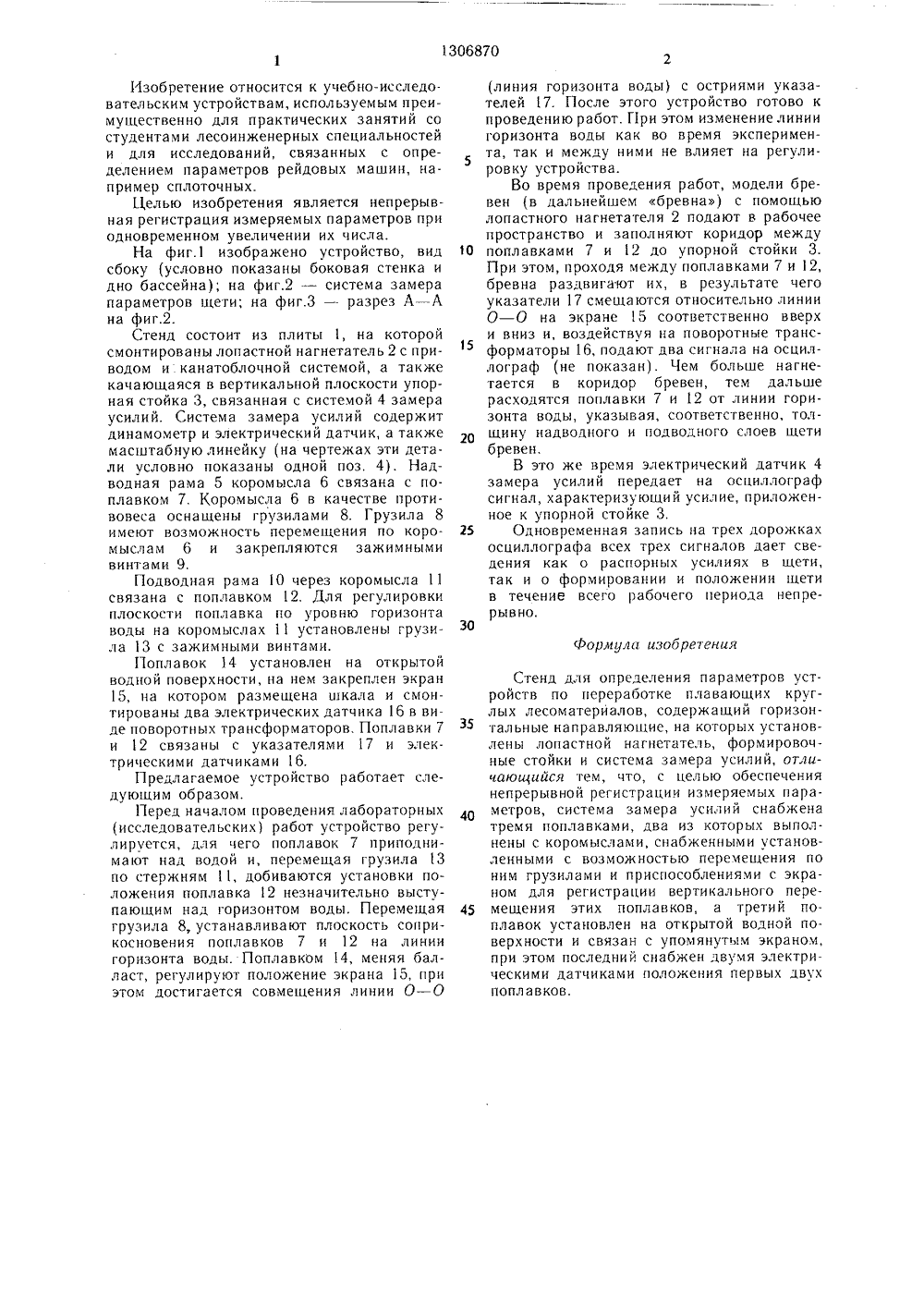

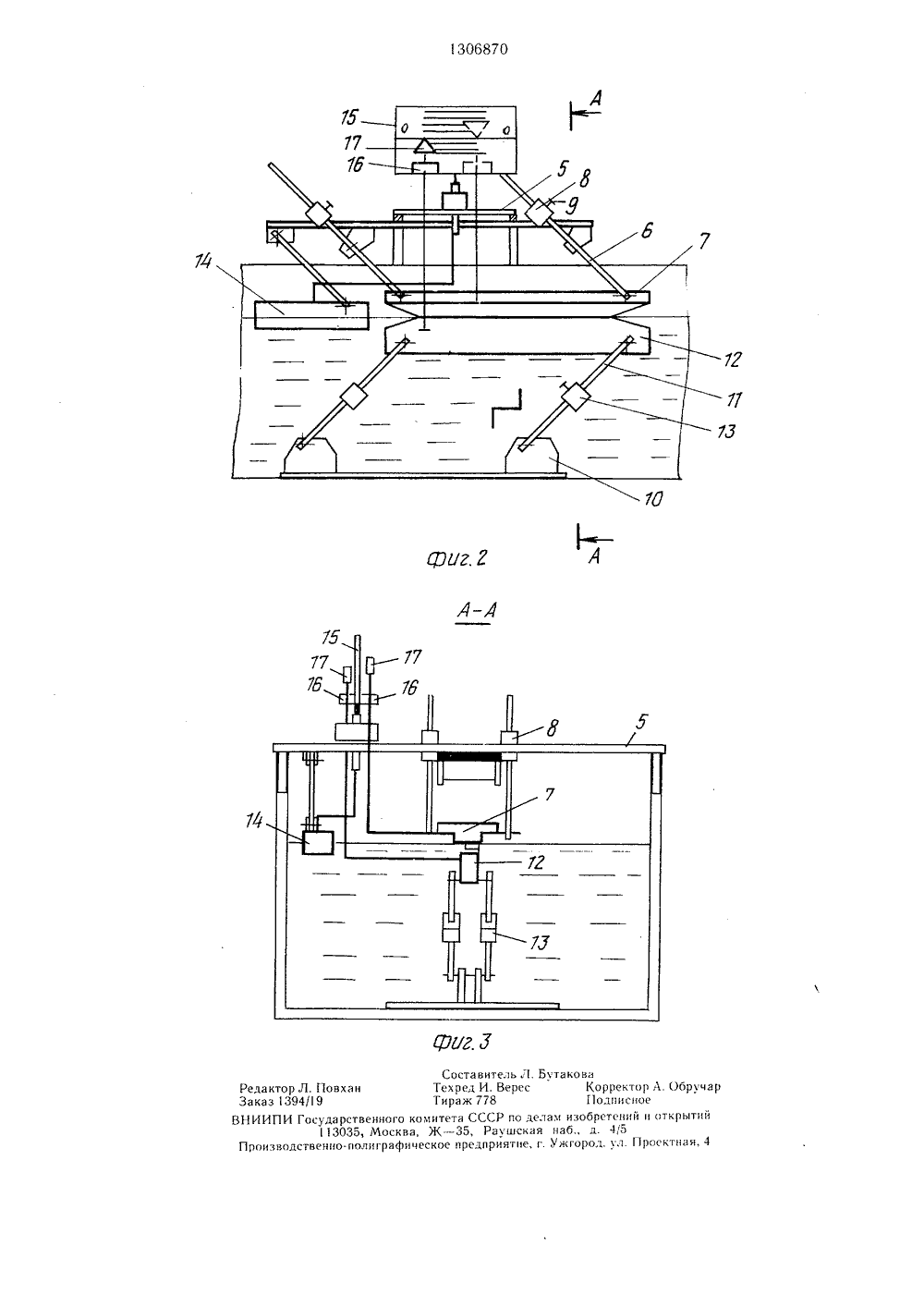

СОЮЗ СОВЕТСНИХСОЦИАЛИСТИЧЕСКИХРЕСПУБЛИК И 9) И) 1306870 А 1 дц 4 В 65 Сл 69 20 ОПИСАНИЕ ИЗОБРЕТЕНИЯК АВТОРСКОМУ СВИДЕТЕЛЬСТВУ ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССРПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТКРЫТИЙ(71) Ленинградская лесотекническая академия им. С. М. Кирова(54) СТЕНД ДЛЯ ОПРЕДЕЛЕНИЯ ПАРАМЕТРОВ УСТРОЙСТВ ПО ПЕРЕРАБОТКЕПЛАВА 1 ОШИХ КРУГЛЫХ ЛЕСОМАТЕРИАЛОВ(57) Изобретение относится к учетно-исследовательскимм устройствам, используемымпреимущественно для практических занятий со студентами лесоинженерных специальностей. 1 Яель изобретения непрерывная регистрация измеряемых параметров при одновременном увеличении их числа. Стенд содержит плиту 1, на которой смонтированы лопастной нагнетатель 2 с приводом и канатоблочной системой, стойка 3, связанная с системой 4 замера усили й. Надводна я рама 5 через коромысло 6 связана с поплавком 7. Коромысла б в качестве противовеса оснаиень 1 грузилами 8. Грузила 8 имеет возможность перемещения по коромыслам 6 и закрепляется зажимными винтами. Рама 10 через коромысла 11 связана с поплавком 12. На кором ысл ах 11 установлены грузила 13 с за ж и м н ы м и ни нта м.и. Поплавок 14 УСтанОВлЕН на ОткРЫтой вОДнОй пОВЕРХнаетИ, на нем закреплен экран 15 с датчиками. 3 ил. юФормула изобретения 35 40 45 Изобретение относится к учебно-исследовательским устройствам, используемым преимущественно для практических занятий со студентами лесоинженерных специальностей и для исследований, связанных с определением параметров рейдовых машин, например сплоточных.Целью изобретения является непрерывная регистрация измеряемых параметров при одновременном увеличении их числа.На фиг.1 изображено устройство, вид сбоку (условно показаны боковая стенка и дно бассейна); на фиг.2 - система замера параметров шети; на фиг.3 - разрез А - А на фиг.2.Стенд состоит из плиты 1, на которой смонтированы лопастной нагнетатель 2 с приводом и канатоблочной системой, а также качающаяся в вертикальной плоскости упорная стойка 3, связанная с системой 4 замера усилий. Система замера усилий содержит динамометр и электрический датчик, а также масштабную линейку (на чертежах эти детали условно показаны одной поз. 4), Надводная рама 5 коромысла 6 связана с поплавком 7. Коромысла 6 в качестве противовеса оснащены грузилами 8. Грузила 8 имеют возможность перемеШения по коромыслам 6 и закрепляются зажимными винтами 9.Подводная рама 10 через коромысла 11 связана с поплавком 12. Для регулировки плоскости поплавка по уровню горизонта воды на коромыслах 11 установлены грузила 13 с зажимными винтами.Поплавок 14 установлен на открытой водной поверхности, на нем закреплен экран 15, на котором размещена шкала и смонтированы два электрических датчика 16 в виде поворотных трансформаторов. Поплавки 7 и 12 связаны с указателями 17 и электрическими датчиками 16.Предлагаемое устройство работает следующим образом.Перед началом проведения лабораторных (исследовательских) работ устройство регулируется, для чего поплавок 7 приподнимают над водой и, перемещая грузила 13 по стержням 11, добиваются установки положения поплавка 12 незначительно выступаюшим над горизонтом воды, Перемещая грузила 8, устанавливают плоскость соприкосновения поплавков 7 и 12 на линии горизонта воды. Поплавком 14, меняя балласт, регулируют положение экрана 15, при этом достигается совмещения линии О - О 5 О 5 20 25 30(линия горизонта воды) с остриями указателей 7. После этого устройство готово к проведению работ. Г 1 ри этом изменение линии горизонта воды как во время эксперимента, так и между ними не влияет на регулировку устройства.Во время проведения работ, модели бревен (в дальнейшем бревна) с помощью лопастного нагнетателя 2 подают в рабочее пространство и заполняют коридор между поплавками 7 и 12 до упорной стойки 3. При этом, проходя между поплавками 7 и 12, бревна раздвигают их, в результате чего указатели 17 смещаются относительно линии О - О на экране 15 соответственно вверх и вниз и, воздействуя на поворотные трансформаторы 16, подают два сигнала на осциллограф (не показан). Чем больше нагнетается в коридор бревен, тем дальше расходятся поплавки 7 и 12 от линии горизонта воды, указывая, соответственно, толщину надводного и подводного слоев шети бревен.В это же время электрический датчик 4 замера усилий передает на осциллограф сигнал, характеризуюший усилие, приложенное к упорной стойке 3.Одновременная запись на трех дорожках осциллографа всех трех сигналов дает сведения как о распорных усилиях в шети, так и о формировании и положении шети в течение всего рабочего периода непрерывноо. Стенд для определения параметров устройств по переработке плаваюших круглых лесоматериалов, содержащий горизонтальные направляющие, на которых установлены лопастной нагнетатель, формировочные стойки и система замера усилий, отличающийся тем, что, с целью обеспечения непрерывной регистрации измеряемых параметров, система замера усилий снабжена тремя поплавками, два из которых выполнены с коромыслами, снабженными установленными с возможностью перемешения по ним грузилами и приспособлениями с экраном для регистрации вертикального перемещения этих поплавков, а третий поплавок установлен на открытой водной по. верхности и связан с упомянутым экраном, при этом последний снабжен двумя электрическими датчиками положения первых двух поплавков.ВНИИПИ Государственного комитета СССР по делам и 113035, Москва, Ж - 35, Раушская наб Производственно-полиграфическое предприятие, г. Ужг Редактор Л. ПовЗаказ 1394/19 Составитель Л. БетаТехред И. Верес Тираж 778

Смотреть

Заявка

3996051, 24.12.1985

ЛЕНИНГРАДСКАЯ ЛЕСОТЕХНИЧЕСКАЯ АКАДЕМИЯ ИМ. С. М. КИРОВА

ПАТЯКИН ВАСИЛИЙ ИВАНОВИЧ, ДОЛГОБОРОДОВ ГЕННАДИЙ НИКИТИЧ, РУДАКОВ ИВАН СТЕПАНОВИЧ, ШВАРЦ ДАМИР МИХАЙЛОВИЧ, ГИНДИН ЛЕОНИД ЯНКЕЛЕВИЧ, ГИМЕЛЬБЕРГ МИХАИЛ БОРИСОВИЧ

МПК / Метки

МПК: B65G 69/20

Метки: круглых, лесоматериалов, параметров, переработке, плавающих, стенд, устройств

Опубликовано: 30.04.1987
