Стенд для испытания силовых зубчатых передач

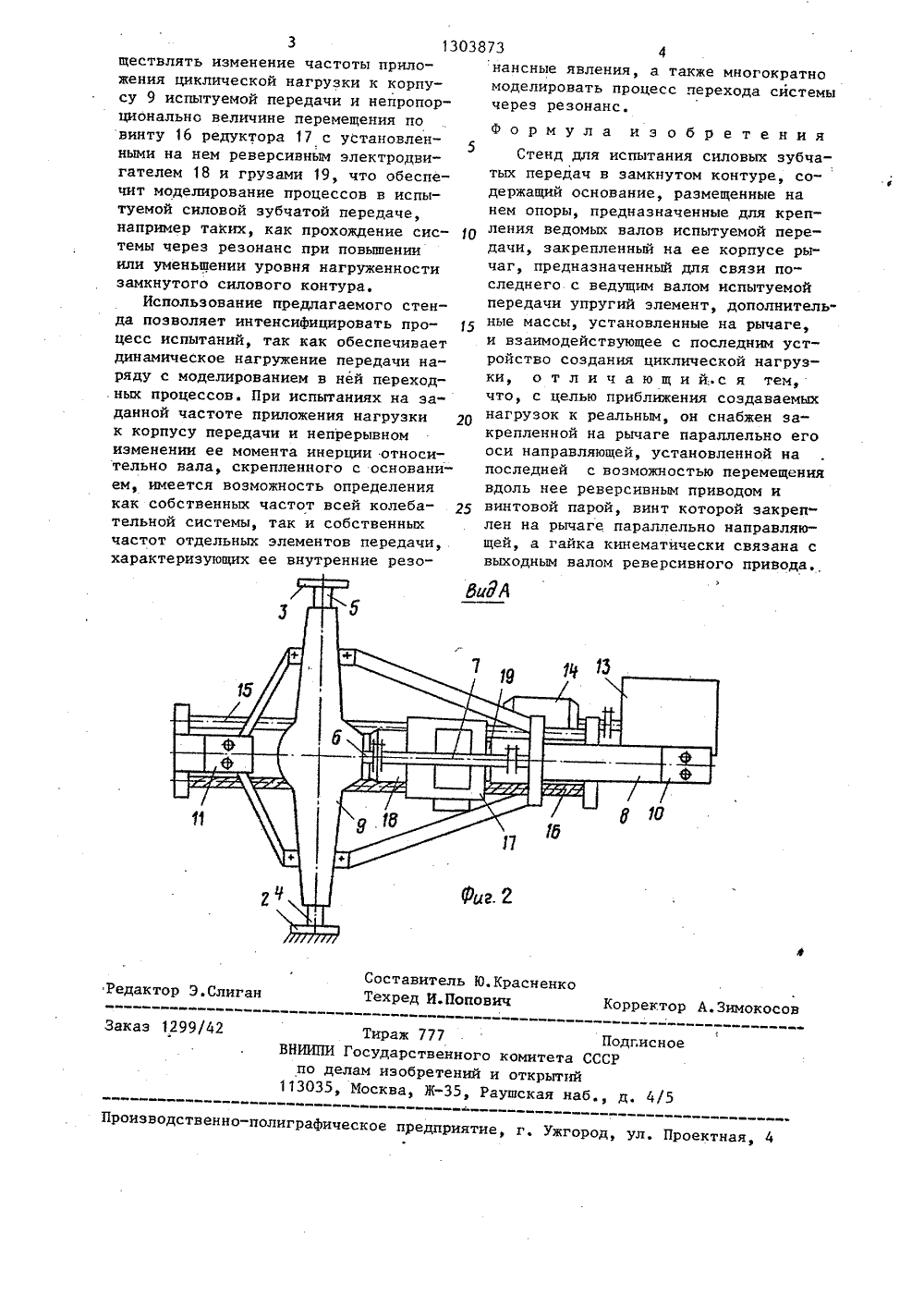

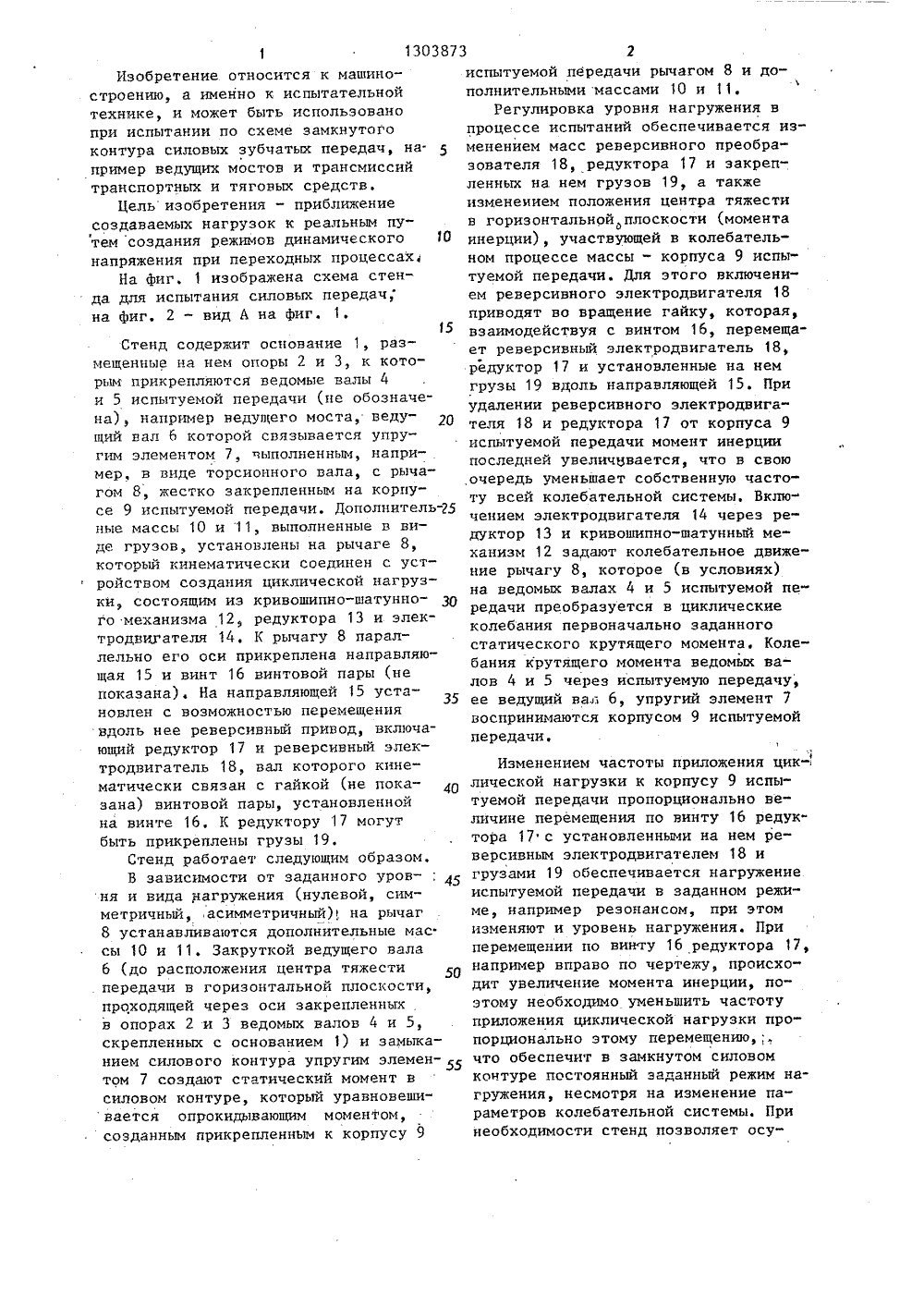

СОЮЗ СОВЕТСКИХСОЦИАЛИСТИЧЕСКИХ 303 ИН 594 601 М 130 ЗОБРЕТЕНИЯ ИОАН ДЕТЕЛЬСТВ ВТ 5-28.Л, Лабко88.8)свидетельствоС 01 М 13/02,машиноадная льная вич ан и.833(орскокл. 3 1 ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССРПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТНРЫТИИ(54) СТЕНД ДЛЯ ИСПЫТАНИЯ СИЛОВЫХ ЗУБЧАТЫХ ПЕРЕДАЧ(57) Изобретение относится к машиностроению, а именно к испытательнойтехнике, и используется при испытании по схеме замкнутого контура сило вых зубчатых передач, например ведущих мостов и трасмиссий транспортныхи тяговых средств. Цель изобретения -приближение создаваемых нагрузок к реальным путем создания режимов динамического нагружения при переходных процессах. При работе стенда регулировка уровня нагружения обеспечивается,изменением масс реверсивного электродвигателя 18, редуктора 17 и грузов 19, изменением положения центра тяжести в горизонтальной плоскости (момента инерции), участвующей в колебательном процессе массы - корпуса 9 испытуемой передачи. Изменением частоты приложения циклической нагрузки к корпусу 9 испытуемой передачи пропорционально величине перемещения по винту 16 реверсивного электродвигателя 18, редуктора 17 и грузов 19 обеспечивается нагружение испытуемой передачи в зависимом режиме, например резонансном, при этом изменяют и уровень нагружения, 2 ил.130387 Изобретение относится к машиностроению, а именно к испытательной технике, и может быть использовано при испытании по схеме замкнутого контура силовых зубчатых передач, например ведущих мостов и трансмиссий транспортных и тяговых средств.Цель изобретения - приближение создаваемых нагрузок к реальным пу" тем создания режимов динамического 10 напряжения при переходных процессахНа фиг. 1 изображена схема стенда для испытания силовых передач; на фиг. 2 - вид А на фиг. 1. Стенд содержит основание 1, размещенные на нем опоры 2 и 3, к кото" рым прикрепляются ведомые валы 4 и 5 испытуемой передачи (не обозначена), например ведущего моста, веду щий вал 6 которой связывается упругим элементом 7, выполненным, например, в виде торсионного вала, с рычагом 8, жестко закрепленным на корпусе 9 испытуемой передачи. Дополнительные массы 10 и 11, выполненные в виде грузов, установлены на рычаге 8, который кинематически соединен с устройством создания циклической нагрузки, состоящим из кривошипно-шатунного механизма 12, редуктора 13 и электродвигателя 14 К рычагу 8 параллельно его оси прикреплена направляющая 15 и винт 16 винтовой пары (не показана), На направляющей 15 установлен с возможностью перемещения вдоль нее реверсивный привод, включающий редуктор 17 и реверсивный электродвигатель 18, вал которого кинематически связан с гайкой (не показана) винтовой пары, установленной на винте 16, К редуктору 17 могут быть прикреплены грузы 19.Стенд работает следующим образом,В зависимости от заданного уровня и вида нагружения (нулевой, сим" метричныйасимметричный) на рычаг 8 устанавливаются дополнительные мас" сы 10 и 11. Закруткой ведущего вала 6 (до расположения центра тяжести .передачи в горизонтальной плоскости, проходящей через оси закрепленных в опорах 2 и 3 ведомых валов 4 и 5, скрепленных с основанием 1) и замыканием силового контура упругим элемен-том 7 создают статический момент в силовом контуре, который уравновеши" вается опрокидывающим моментом, созданным прикрепленным к корпусу 9 3 гиспытуемой передачи рычагом 8 и дополнительными массами 10 и 11.Регулировка уровня нагружения в процессе испытаний обеспечивается изменением масс реверсивного преобразователя 18, редуктора 17 и закреп" ленных на нем грузов 19, а также изменением положения центра тяжести в горизонтальной плоскости (момента инерции), участвующей в колебательном процессе массы - корпуса 9 испытуемой передачи. Для этого включением реверсивного электродвигателя 18 приводят во вращение гайку, которая, взаимодействуя с винтом 16, перемещает реверсивный электродвигатель 18, редуктор 17 и установленные на нем грузы 19 вдоль направляющей 15. При удалении реверсивного электродвигателя 18 и редуктора 17 от корпуса 9 испытуемой передачи момент инерции последней увеличивается, что в свою .очередь уменьшает собственную частоту всей колебательной системы, Включением электродвигателя 14 через редуктор 13 и кривошипно-шатунный механизм 12 задают колебательное движение рычагу 8, которое (в условиях) на ведомых валах 4 и 5 испытуемой передачи преобразуется в циклические колебания первоначально заданного статического крутящего момента, Колебания крутящего момента ведомых валов 4 и 5 через испытуемую передачу, ее ведущий вал 6, упругий элемент 7 воспринимаются корпусом 9 испытуемой передачи.1Изменением частоты приложения циклической нагрузки к корпусу 9 испытуемой передачи пропорционально величине перемещения по винту 16 редук" тора 17 с установленными на нем реверсивным электродвигателем 18 и грузами 19 обеспечивается нагружение испытуемой передачи в заданном режиме, например резонансом, при этом изменяют и уровень нагружения. При перемещении по винту 16 редуктора 17, например вправо по чертежу, происходит увеличение момента инерции, по" этому необходимо уменьшить частоту приложения циклической нагрузки пропорционально этому перемещению,; что обеспечит в замкнутом силовом контуре постоянный заданный режим нагружения, несмотря на изменение параметров колебательной системы. При необходимости стенд позволяет осу1303873 ставитель Ю.Красненкохред И.Попович Корректор А.Знмокосов Редактор З.Слиган аказ 1299 4 Подгисноеомитета СССРоткрытийшская наб д. 4/5 Тираж 777 ВНИИПИ Государственного по делам изобретений 113035, Москва, Ж, Роизводственно-полиграфическое предприятие, г, Ужгород Проектная, 4 ществлять изменение частоты приложения циклической нагрузки к корпусу 9 испытуемой передачи и непропорционально величине перемещения по винту 16 редуктора 17 с установлен 5 ными на нем реверсивным электродвигателем 18 и грузами 19, что обеспечит моделирование процессов в испытуемой силовой зубчатой передаче, например таких, как прохождение сис темы через резонанс при повышении или уменьшении уровня нагруженности замкнутого силового контура.Использование предлагаемого стенда позволяет интенсифицировать про цесс испытаний, так как обеспечивает динамическое нагружение передачи на" ряду с моделированием в ней переходных процессовПри испытаниях на заданной частоте приложения нагрузки 2( к корпусу передачи и непрерывном изменении ее момента инерции относительно вала, скрепленного с основанием, имеется возможность определения как собственных частот всей колебательной системы, так и собственных частот отдельных элементов передачи, характеризующих ее внутренние резонансные явления, а также многократномоделировать процесс перехода системычерез резонанс. Формула изобретенияСтенд для испытания силовых зубчатых передач в замкнутом контуре, со" держащий основание, размещенные на нем опоры, предназначенные для крепления ведомых валов испытуемой передачи, закрепленный на ее корпусе рычаг, предназначенный для связи последнего. с ведущим валом испытуемой передачи упругий элемент, дополнитель" ные массы, установленные на рычаге, и взаимодействующее с последним устройство создания циклической нагрузки, о т л и ч а ю щ и йс я тем, что, с целью приближения создаваемых нагрузок к реальным, он снабжен закрепленной на рычаге параллельно его оси направляющей, установленной на последней с возможностью перемещения вдоль нее реверсивным приводом и винтовой парой, винт которой закреплен на рычаге параллельно направляющей, а гайка кинематически связана с выходным валом реверсивного привода,
