Установка для сортировки жиклеров карбюраторов

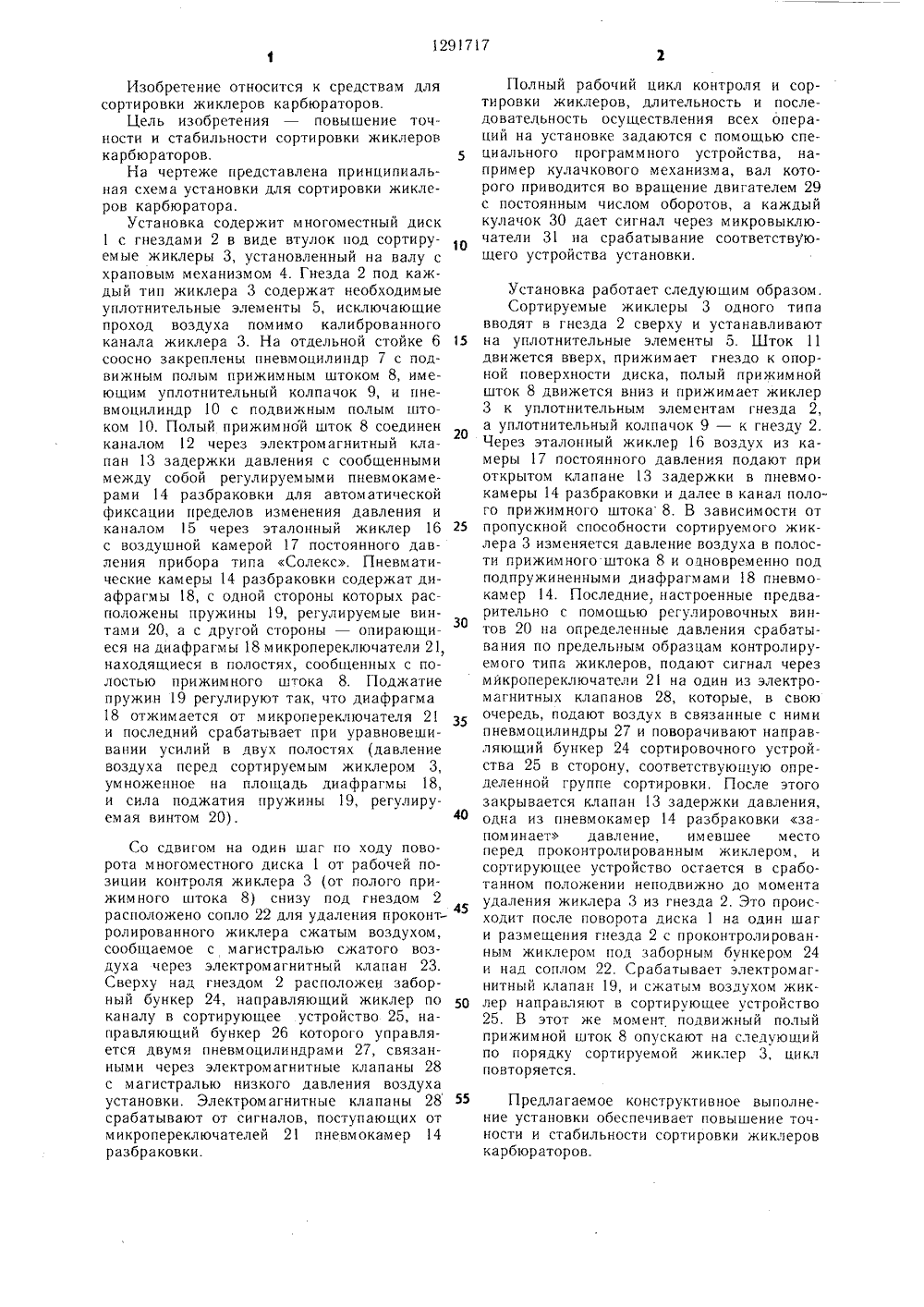

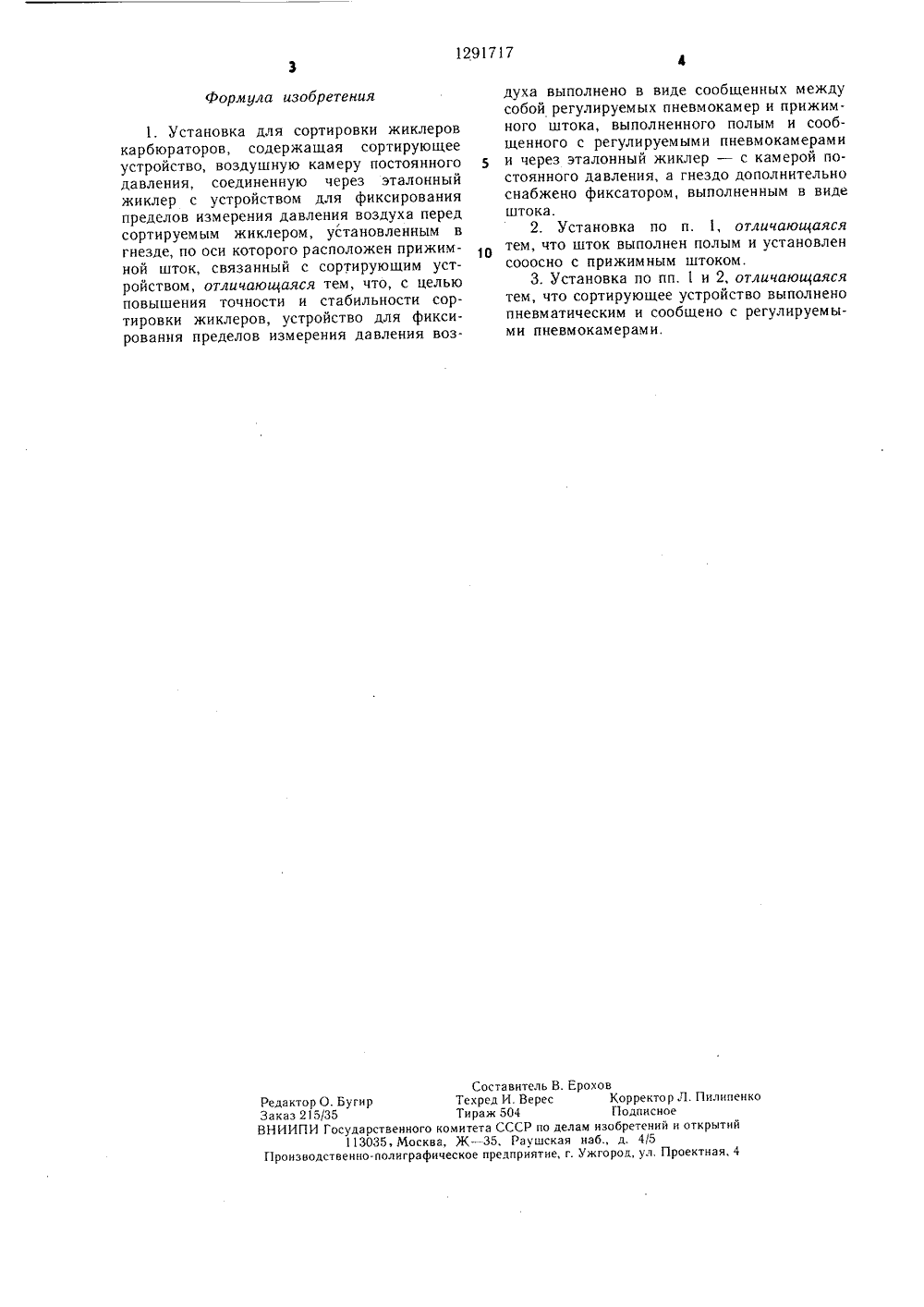

,ЯО 129 7 ИСАНИЕ ИЗОБРЕТЕНИЯ Ж 3 ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССРПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТКРЫТИЙ К АВТОРСКОМУ СВИДЕТЕЛЬСТВ(71) Научно-производственное объединениепо топливной аппаратуре двигателейЦНИТА(541 УСТАНОВКА ДЛЯ СОРТИРОВКИЖИКЛЕРОВ КАРБЮРАТОРОВ1 (57) Изобретение относится к средствамиспытаний топливоподающей аппаратурысистем питания двигателей внутреннегосгорания, Целью изобретения является повышение точности и стабильности сортировки жиклеров карбюраторов. Установка обеспечивает подачу воздуха из воздушной камеры через эталонный жиклер и через полый прижимной шток 8 непосредственнов канал сортируемого жиклера 3. В зависимости от пропускной способности жикле 4 Г 02 М 65 00 С 01 М 15/ ра изменяется давление воздуха в полости прижимного штока между контролируемым и эталонным жиклерами 16. Полость прижимного штока 8 соединена с сообщенными между собой пневмокамерами 14 разбраковки жиклеров, каждая из которых отрегулирована на свое определенное давление срабатывания. Установка содержит полый шток 11, установленный соосно с прижимным полым штоком и гнездом 2 под контролируемый жиклер, Полый шток - фиксатор обеспечивает прохождение воздуха через контролируемый жиклер без изменения направления движения потока, что позволяет реализовать практически установившийся режим истечения воздуха через контролируемый жиклер и исключить влияние зоны выхода воздуха из жиклера на пропускную способность его канала. Установка содержит сортирую шее устр-во, установленное рядом с многоместным диском - кассетой С 1, которое выполнено пневматическим, срабатывающим от сигнала, поступающего от ф двух пневмокамер разбраковки, сообщенных с полостью прижим ного штока. 2 з. п.ф-лы, 1 ил.Со сдвигом на один шаг по ходу поворота многоместного диска 1 от рабочей позиции контроля жиклера 3 (от полого прижимного штока 8) снизу под гнездом 2 расположено сопло 22 для удаления проконтролированного жиклера сжатым воздухом, сообщаемое с магистралью сжатого воздуха через электромагнитный клапан 23. Сверху над гнездом 2 расположен заборный бункер 24, направляющий жиклер по каналу в сортирующее устройство 25, направляющий бункер 26 которого управляется двумя пневмоцилиндрами 27, связанными через электромагнитные клапаны 28 с магистралью низкого давления воздуха установки. Электромагнитные клапаны 28 55 срабатывают от сигналов, поступающих от микропереключателей 21 пневмокамер 14 разбраковки. Изобретение относится к средствам для сортировки жиклеров карбюраторов,Цель изобретения - повышение точности и стабильности сортировки жиклеров карбюраторов.На чертеже представлена принципиальная схема установки для сортировки жиклеров карбюратора.Установка содержит многоместный диск 1 с гнездами 2 в виде втулок под сортируемые жиклеры 3, установленный на валу с храповым механизмом 4. Гнезда 2 под каждый тип жиклера 3 содержат необходимые уплотнительные элементы 5, исключающие проход воздуха помимо калиброванного канала жиклера 3. На отдельной стойке 6 соосно закреплены пневмоцилиндр 7 с подвижным полым прижимным штоком 8, имеющим уплотнительный колпачок 9, и пневмоцилиндр 10 с подвижным полым штоком 10. Полый прижимной шток 8 соединен каналом 12 через электромагнитный клапан 13 задержки давления с сообщенными между собой регулируемыми пневмокамерами 14 разбраковки для автоматической фиксации пределов изменения давления и каналом 15 через эталонный жиклер 16 с воздушной камерой 17 постоянного давления прибора типа Солекс. Пневматические камеры 14 разбраковки содержат диафрагмы 18, с одной стороны которых расположены пружины 19, регулируемые винтами 20, а с другой стороны - опирающиеся на диафрагмы 18 микропереключатели 21, находящиеся в полостях, сообщенных с полостью прижим ного штока 8. Поджатие пружин 19 регулируют так, что диафрагма 18 отжимается от микропереключателя 21 и последний срабатывает при уравновешивании усилий в двух полостях (давление воздуха перед сортируемым жиклером 3, умноженное на площадь диафрагмы 18, и сила поджатия пружины 19, регулируемая винтом 20). 5 1 О 15 20 25 30 35 40 Полный рабочий цикл контроля и сортировки жиклеров, длительность и последовательность осуществления всех операций на установке задаются с помощью специального программного устройства, например кулачкового механизма, вал которого приводится во вращение двигателем 29 с постоянным числом оборотов, а каждый кулачок 30 дает сигнал через микровыключатели 31 на срабатывание соответствующего устройства установки. Установка работает следующим образом, Сортируемые жиклеры 3 одного типа вводят в гнезда 2 сверху и устанавливают на уплотнительные элементы 5. Шток 11 движется вверх, прижимает гнездо к опорной поверхности диска, полый прижимной шток 8 движется вниз и прижимает жиклер 3 к уплотнительным элементам гнезда 2, а уплотнительный колпачок 9 - к гнезду 2. Через эталонный жиклер 16 воздух из камеры 17 постоянного давления подают при открытом клапане 13 задержки в пневмокамеры 14 разбраковки и далее в канал полого прижимного штока 8. В зависимости от пропускной способности сортируемого жиклера 3 изменяется давление воздуха в полости прижимного штока 8 и одновременно под подпружиненными диафрагмами 18 пневмокамер 14. Последние, настроенные предварительно с помощью регулировочных винтов 20 на определенные давления срабатывания по предельным образцам контролируемого типа жиклеров, подают сигнал через мйкропереключатели 21 на один из электромагнитных клапанов 28, которые, в свою очередь, подают воздух в связанные с ними пневмоцилиндры 27 и поворачивают направляющий бункер 24 сортировочного устройства 25 в сторону, соответствующую определенной группе сортировки, Г 1 осле этого закрывается клапан 13 задержки давления, одна из пневмокамер 14 разбраковки запоминает давление, имевшее место перед проконтролированным жиклером, и сортирующее устройство остается в сработанном положении неподвижно до момента удаления жиклера 3 из гнезда 2. Это происходит после поворота диска 1 на один шаг и размещения гнезда 2 с проконтролированным жиклером под заборным бункером 24 и над соплом 22. Срабатывает электромагнитный клапан 19, и сжатым воздухом жиклер направляют в сортирующее устройство 25. В этот же момент подвижный полый прижимной шток 8 опускают на следующий по порядку сортируемой жиклер 3, цикл повторяется.Предлагаемое конструктивное выполнение установки обеспечивает повышение точности и стабильности сортировки жиклеров карбюраторов.1291717 Формула изобретения Составитель В. Ерохов Редактор О. Бугир Техред И. Верес Корректор Л. Пилипенко Заказ 215/35 Тираж 504 Подписное ВНИИПИ Государственного комитета СССР по делам изобретений и открытий 113035, Москва, Ж - 35, Раушская наб., д. 4/5 Производственно-полиграфическое предприятие, г. Ужгород, ул. Проектная, 41. Установка для сортировки жиклеров карбюраторов, содержащая сорти рующее устройство, воздушную камеру постоянного давления, соединенную через эталонный жиклер с устройством для фиксирования пределов измерения давления воздуха перед сортируем ым жиклером, установленным в гнезде, по оси которого расположен прижимной шток, связанный с сортирующим устройством, отличающаяся тем, что, с целью повышения точности и стабильности сортировки жиклеров, устройство для фиксирования пределов измерения давления воздуха выполнено в виде сообщенных между собой регулируемых пневмокамер и прижимного штока, выполненного полым и сообщенного с регулируемыми пневмокамерами и через эталонный жиклер - с камерой постоянного давления, а гнездо дополнительно снабжено фиксатором, выполненным в виде штока.2. Установка по п. 1, отличающаяся тем, что шток выполнен полым и установлен сооосно с прижимным штоком.3. Установка по пп. 1 и 2, отличающаяся тем, что сортирующее устройство выполнено пневматическим и сообщено с регулируемыми пневмокамерами.
