Система регулирования турбины с отбором пара

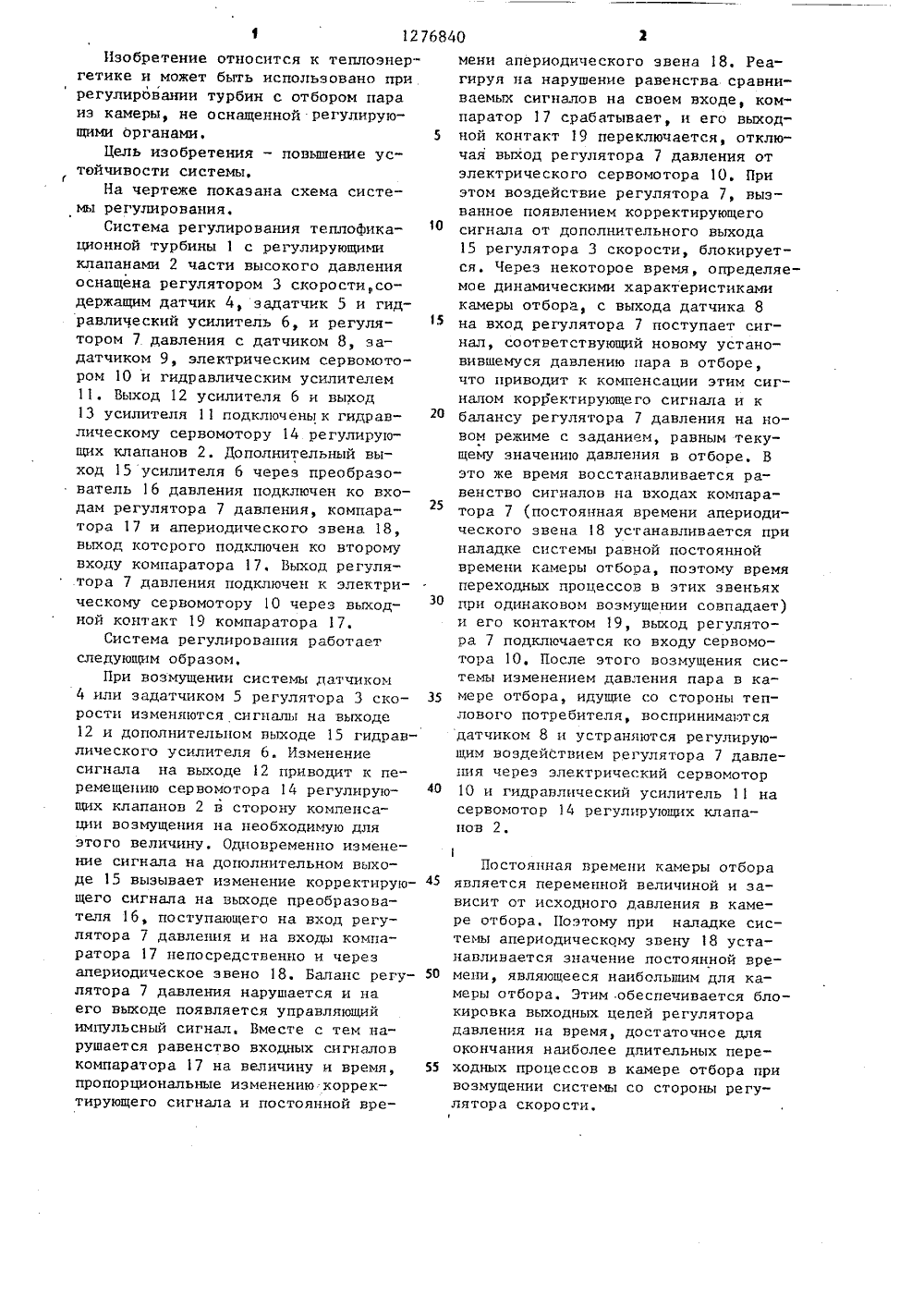

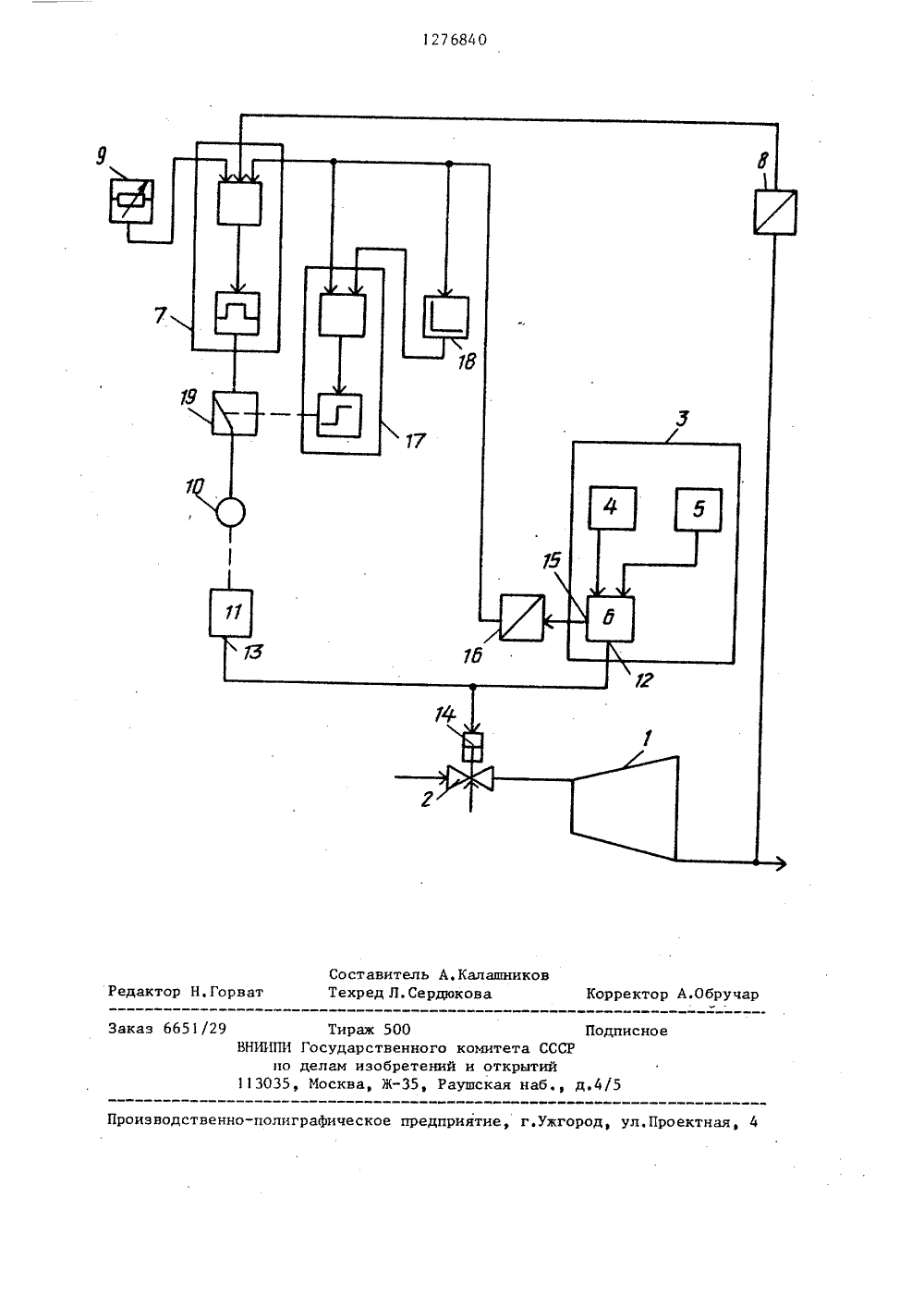

45 50 55 Изобретение относится к теплоэнергетике и может быть использовано прирегулировании турбин с отбором параиз камеры, не оснащенной Регулирующими органами.Цель изобретения - повышение устойчивости системы.ГНа чертеже показана схема системы регулирования.Система регулирования тепло 4 икационной турбины 1 с регулирующимиклапанами 2 части высокого давленияоснащена регулятором 3 скоростисодержащим датчик 4, эадатчик 5 и гидравлический усилитель 6, и регулятором 7 давления с датчиком 8, задатчиком 9 электрическим сервомотором 10 и гидравлическим усилителем11. Выход 12 усилителя 6 и выход13 усилителя 11 подключены к гидравлическому сервомотору 14 регулирующих клапанов 2. Дополнительный выход 15 усилителя 6 через преобразователь 16 давления подключен ко входам регулятора 7 давления, компаратора 17 и апериодического звена. 18,выход которого подключен ко второмувходу компаратора 17. Выход регулятора 7 давления подключен к электрическому сервомотору 1 О через выходной контакт 19 компаратора 17.Система регулирования работаетследующим образом,При возмущении системы датчиком4 или задатчиком 5 регулятора 3 скорости изменяются сигналы на выходе12 и дополнительном выходе 15 гидравлического усилителя 6. Изменениесигнала на выходе 12 приводит к перемещению сервомотора 14 регулирующих клапанов 2 в сторону компенсации возмущения на необходимую дляэтого величину. Одновременно изменение сигнала на дополнительном выхо -де 15 вызывает изменение корректирующего сигнала на выходе преобразователя 16, поступающего на вход регулятора 7 давления и на входы компаратора 17 непосредственно и черезапериодическое звено 18. Баланс регуляторадавления нарушается и наего выходе появляется управляющийимпульсный сигнал. Вместе с тем нарушается равенство входных сигналовкомпаратора 17 на величину и время,пропорциональные изменению корректирующего сигнала и постоянной вре 5 10 15 20 25 30 35 40 мени апериодического звена 18. Реагируя на нарушение равенства сравниваемых сигналов на своем входе, компаратор 17 срабатывает, и его выходной контакт 19 переключается, отключая выход регулятора 7 давления от электрического сервомотора 10. При этом воздействие регулятора 7, вызванное появлением корректирующего сигнала от дополнительного выхода 15 регулятора 3 скорости блокируется. Через некоторое время, определяемое динамическими характеристиками камеры отбора, с выхода датчика 8 на вход регулятора 7 поступает сигнал, соответствующий новому установившемуся давлению пара в отборе, что приводит к компенсации этим сигналом корректирующего сигнала и к балансу регулятора 7 давления на новом режиме с заданием, равным текущему значению давления в отборе, В это же время восстанавливается равенство сигналов на входах компаратора(постоянная времени апериодического звена 18 устанавливается при наладке системы равной постоянной времени камеры отбора, поэтому время переходных процессов в этих звеньях при одинаковом возмущении совпадает) и его контактом 19, выход регулятора 7 подключается ко входу сервомотора 10, После этого возмущения системы изменением давления пара в камере отбора, идущие со стороны теплового потребителя, воспринимаются датчиком 8 и устраняются регулирующим воздействием регулятора 7 давления через электрический сервомотор 10 и гидравлический усилитель 1 на сервомотор 14 регулирующих клапанов 21Постоянная времени камеры отбора является переменной величиной и зависит от исходного давления в камере отбора, Поэтому при наладке системы апериодическому звену 18 устанавливается значение постоянной времени, являющееся наибольшим для камеры отбора, Этим .обеспечивается блокировка выходных цепей регулятора давления на время, достаточное для окончания наиболее длительных переходных процессов в камере отбора при возмущении системы со стороны регулятора скорости.127 6840 Составитель А. КалашниковТехред Л. Сердюкова Корректор А.Обручар Редактор Н. Горват Заказ бб 5129 Тираж 500 ПодписноеВНИИ 11 И Государственного комитета СССРпо делам изобретений н открытий113035, Иосква, Ж, Раушскан наб д.4(5 Производственно-полиграфическое предприятие, г.ужгород, уп.Проектная, 4
