Устройство управления сортировкой

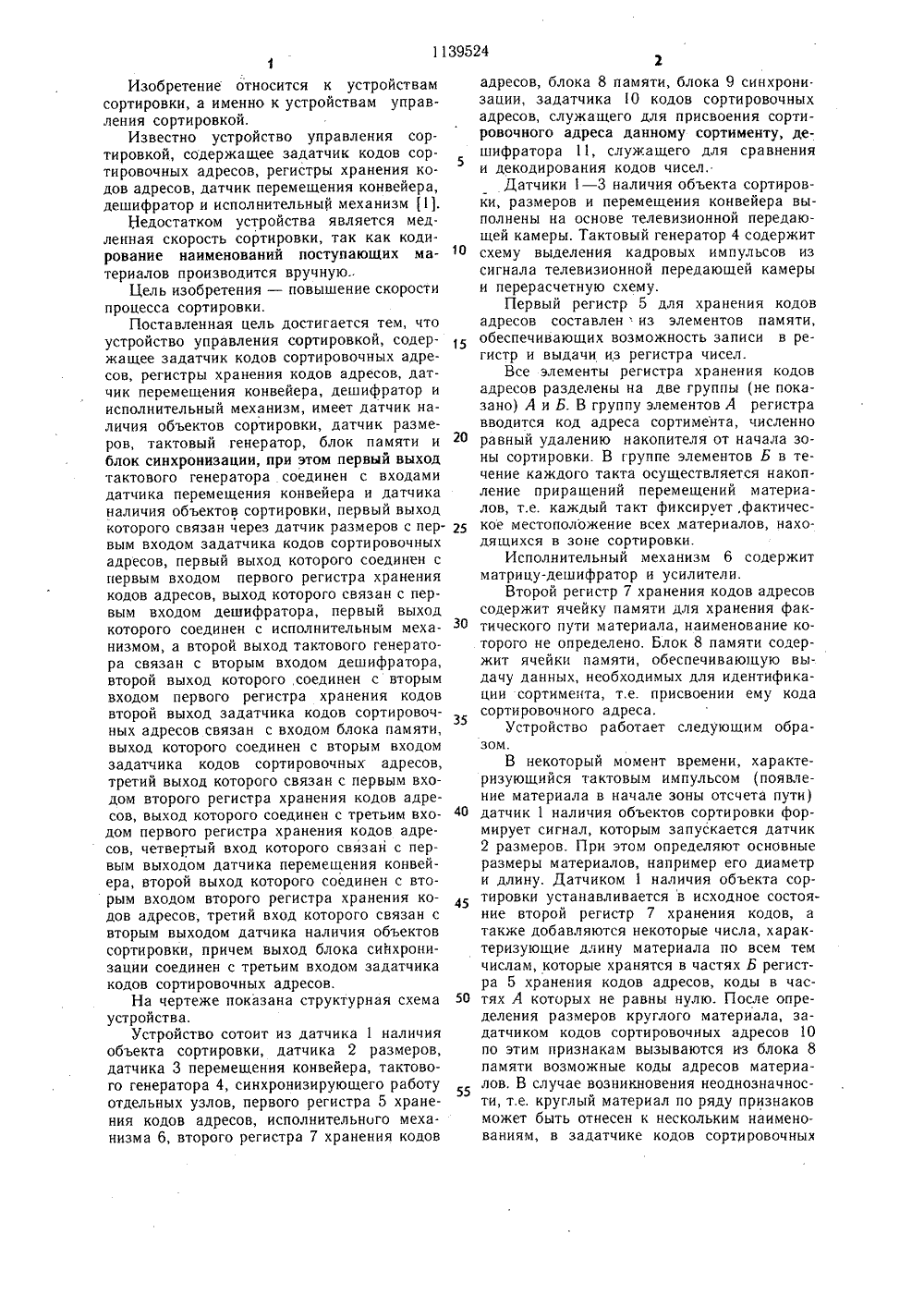

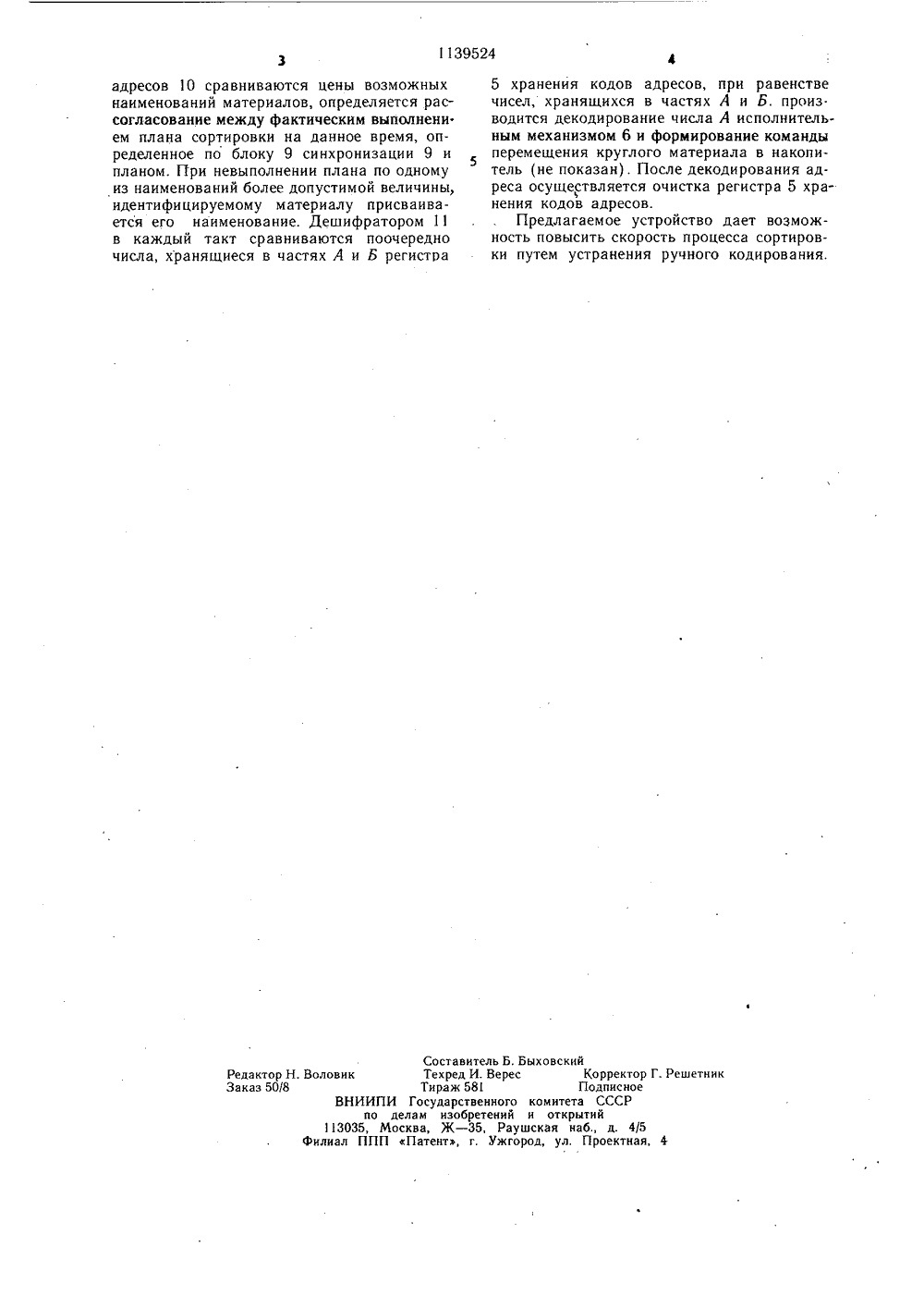

Изобретение относится к устройствам сортировки, а именно к устройствам управления сортировкой.Известно устройство управления сортировкой, содержащее задатчик кодов сортировочных адресов, регистры хранения кодов адресов, датчик перемещения конвейера, дешифратор и исполнительный механизм 1.Недостатком устройства является медленная скорость сортировки, так как кодирование наименований поступающих материалов производится вручнуюЦель изобретения - повышение скорости процесса сортировки.Поставленная цель достигается тем, что устройство управления сортировкой, содержащее задатчик кодов сортировочных адресов, регистры хранения кодов адресов, датчик перемещения конвейера, дешифратор и исполнительный механизм, имеет датчик наличия объектов сортировки, датчик размеров, тактовый генератор, блок памяти и блок синхронизации, при этом первый выход тактового генератора соединен с входами датчика перемещения конвейера и датчика наличия объектов сортировки, первый выход которого связан через датчик размеров с первым входом задатчика кодов сортировочных адресов, первый выход которого соединен с первым входом первого регистра хранения кодов адресов, выход которого связан с первым входом дешифратора, первый выход которого соединен с исполнительным механизмом, а второй выход тактового генератора связан с вторым входом дешифратора, второй выход которого, соединен с вторым входом первого регистра хранения кодов второй выход задатчика кодов сортировочных адресов связан с входом блока памяти, выход которого соединен с вторым входом задатчика кодов сортировочных адресов, третий выход которого связан с первым входом второго регистра хранения кодов адресов, выход которого соединен с третьим входом первого регистра хранения кодов адресов, четвертый вход которого связан с первым выходом датчика перемегцения конвейера, второй выход которого соединен с вторым входом второго регистра хранения кодов адресов, третий вход которого связан с вторым выходом датчика наличия объектов сортировки, причем выход блока синхронизации соединен с третьим входом задатчика кодов сортировочных адресов.На чертеже показана структурная схема устройства.Устройство сотоит из датчика 1 наличия объекта сортировки, датчика 2 размеров, датчика 3 перемещения конвейера, тактового генератора 4, синхронизирующего работу отдельных узлов, первого регистра 5 хранения кодов адресов, исполнительного механизма б, второго регистра 7 хранения кодов 5 10 15 20 25 30 35 40 45 50 55 адресов, блока 8 памяти, блока 9 синхрони. зации, задатчика 1 О кодов сортировочных адресов, служащего для присвоения сортировочного адреса данному сортименту, дешифратора 11, служащего для сравнения и декодирования кодов чисел,Датчики 1 - 3 наличия объекта сортировки, размеров и перемещения конвейера выполнены на основе телевизионной передающей камеры. Тактовый генератор 4 содержит схему выделения кадровых импульсов из сигнала телевизионной передающей камеры и перерасчетную схему.Первый регистр 5 для хранения кодов адресов составлениз элементов памяти, обеспечивающих возможность записи в регистр и выдачи из регистра чисел.Все элементы регистра хранения кодов адресов разделены на две группы (не показано) А и Б. В группу элементов А регистра вводится код адреса сортимента, численно равный удалению накопителя от начала зоны сортировки. В группе элементов Б в течение каждого такта осуществляется накопление приращений перемещений материалов, т.е. каждый такт фиксирует,фактическое местоположение всех .материалов, находящихся в зоне сортировки.Исполнительный механизм 6 содержит матрицу-дешифратор и усилители.Второй регистр 7 хранения кодов адресов содержит ячейку памяти для хранения фактического пути материала, наименование которого не определено. Блок 8 памяти содержит ячейки памяти, обеспечивающую выдачу данных, необходимых для идентификации сортимента, т,е. присвоении ему кода сортировочного адреса.Устройство работает следующим образом.В некоторый момент времени, характеризующийся тактовым импульсом (появление материала в начале зоны отсчета пути) датчик 1 наличия объектов сортировки формирует сигнал, которым запускается датчик 2 размеров. При этом определяют основные размеры материалов, например его диаметр и длину. Датчиком 1 наличия объекта сортировки устанавливается в исходное состояние второй регистр 7 хранения кодов, а также добавляются некоторые числа, характеризующие длину материала по всем тем числам, которые хранятся в частях Б регистра 5 хранения кодов адресов, коды в частях А которых не равны нулю. После определения размеров круглого материала, задатчиком кодов сортировочных адресов 10 по этим признакам вызываются из блока 8 памяти возможные коды адресов материалов. В случае возникновения неоднозначности, т.е, круглый материал по ряду признаков может быть отнесен к нескольким наименованиям, в задатчике кодов сортировочных1139524 Составитель Б. БыховскийТехред И. Верес Корректор Г. РешетникТираж 581 ПодписноеВНИИПИ Государственного комитета СССРпо делам изобретений и открытий113035, Москва, Ж - 35, Раушская наб., д. 4/5филиал ППП Патент, г. Ужгород, ул. Проектная, 4 Редактор Н. ВоловикЗаказ 50/8 адресов 10 сравниваются цены возможных наименований материалов, определяется рассогласование между фактическим выполнени ем плана сортировки на данное время, определенное по блоку 9 синхронизации 9 и планом. При невыполнении плана по одному из наименований более допустимой величины, идентифицируемому материалу присваивается его наименование. Дешифратором 11 в каждый такт сравниваются поочередно числа, хранящиеся в частях А и Б регистра 5 хранения кодов адресов, при равенстве чисел, хранящихся в частях А и Б. произ. водится декодирование числа А исполнительным механизмом 6 и формирование команды перемещения круглого материала в накопитель (не показан). После декодирования адреса осуществляется очистка регистра 5 хранения кодов адресов,Предлагаемое устройство дает возможность повысить скорость процесса сортировки путем устранения ручного кодирования.
