Генератор импульсов

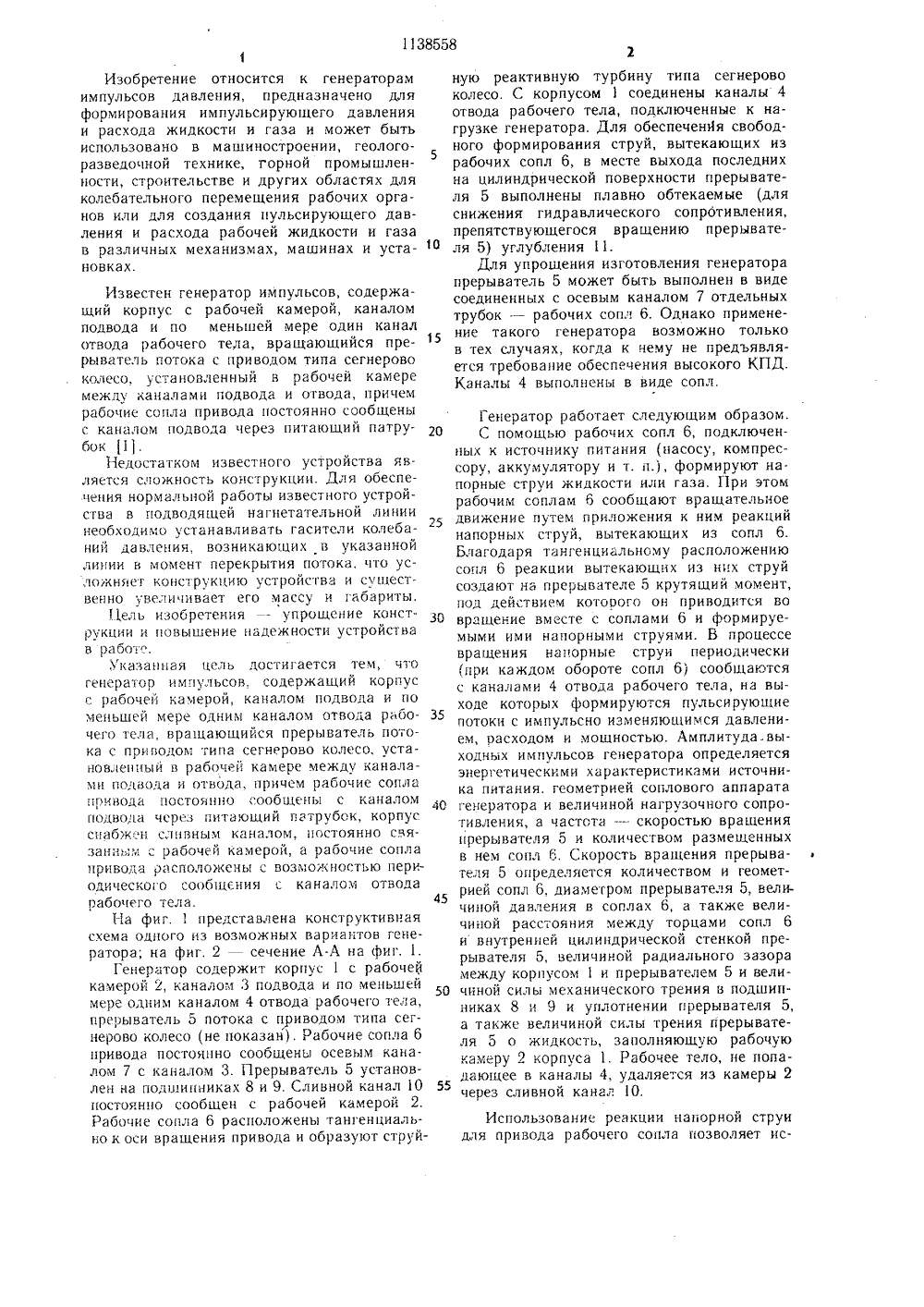

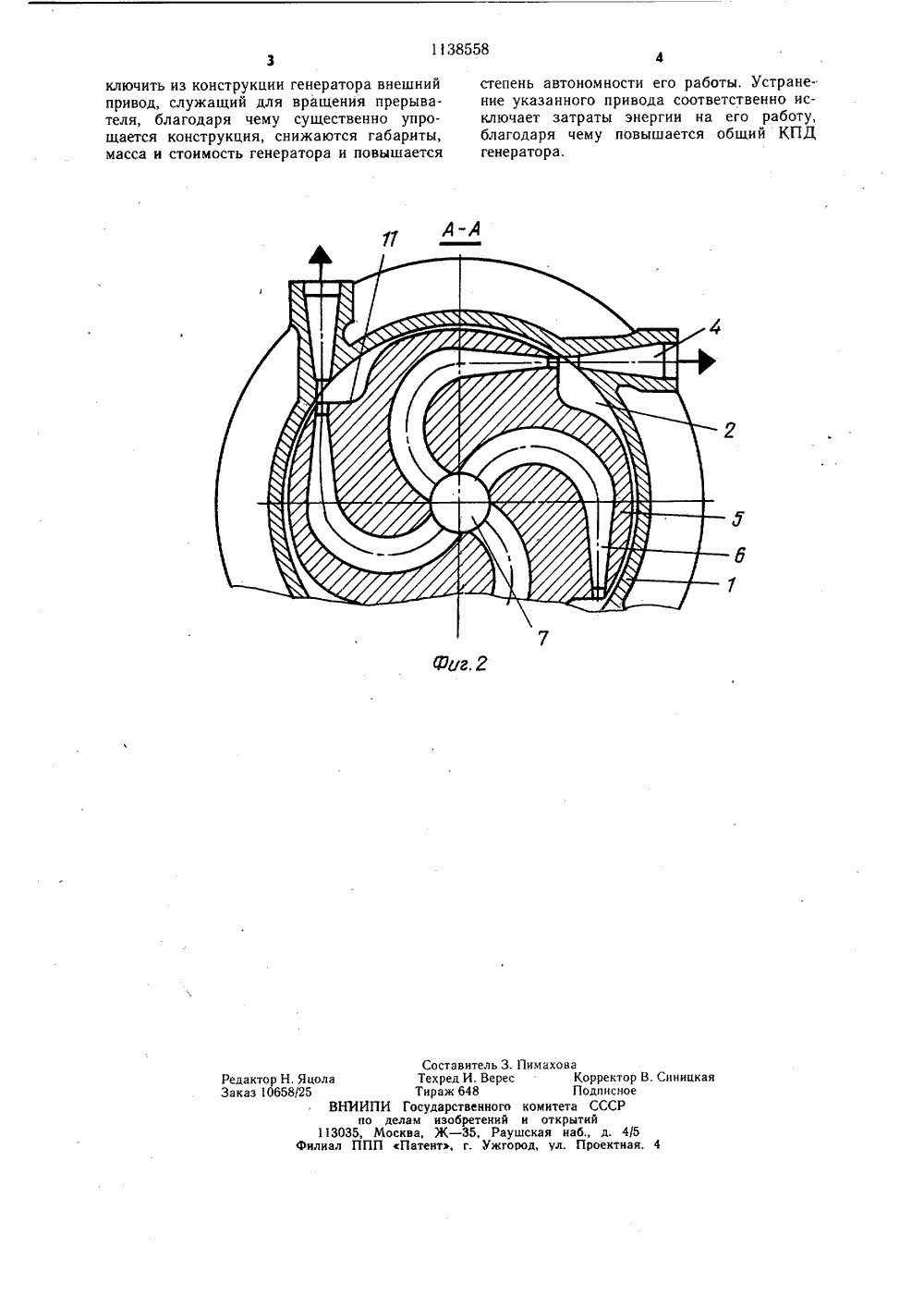

Изобретение относится к генераторам импульсов давления, предназначено для формирования импульсируюшего давления и расхода жидкости и газа и может быть использовано в машиностроении, геолого- разведочной технике, горной промышленности, строительстве и других областях для колебательного перемещения рабочих органов или для создания пульсирующего давления и расхода рабочей жидкости и газа в различных механизмах, машинах и установках. Известен генератор импульсов, содержащий корпус с рабочей камерой, каналом подвода и по меньшей мере один канал отвода рабочего тела, вращающийся прерыватель потока с приводом типа сегнерово колесо, установленный в рабочей камере между каналами подвода и отвода, причем рабочие сопла привода постоянно сообщены с каналам подвода через питающий патрубок 11.Недостатком известного устройства является сложность конструкции. Для обеспечения нормальной работы известного устройства в подводящей нагнетательной линии необходимо устанавливать гасители колебаний давления, возникающих в указанной линии в момент перекрытия потока, что усложняет конструкцию устройства и существенно увеличивает его массу и габариты.1 ель изобретения -- упрощение конструкции и повышение надежности устройства в работе,Указанная цель достигается тем, что генератор импульсов. содержащий корпус с рабочей камерой, каналом подвода и по меньшей мере одним каналом отвода рбочего тела, вращающийся прерыватель потока с приводом типа сегнерово колесо, установленный в рабочей камере между каналами подвода и отвода, причем рабочие сопла привода постоянно сообщены с каналом подвода через питавший пгтрубок, корпус снабжен спивным каналом, постоянно связанным с рабочей камерой, а рабочие сопла привода расположены с возможностью периодического сообщения с каналом отвода рабочего тела.На фиг. 1 представлена конструктивная схема одного из возможных вариантов генератора; на фиг, 2 сечение А-А на фиг. 1.Генератоо содержит корпус 1 с рабочей камерой 2, каналом 3 подвода и по меньшей мере одним каналом 4 отвода рабочего тела, прерыватель 5 потока с приводом типа сегнерово колесо (не показан). Рабочие сопла 6 привода постоянно сообщены осевым каналом 7 с каналом 3. Прерыватель 5 установлен на подшипниках 8 и 9. Сливной канал 1 О постоянно сообщен с рабочей камерой 2. Рабочие сопла 6 расположены тангенциально к оси вращения привода и образуют струй 5 1 О 15 20 25 ЗО 35 40 45 5 О 5 с ную реактивную турбину типа сегнерово колесо. С корпусом 1 соединены каналы 4 отвода рабочего тела, подключенные к нагрузке генератора. Для обеспечения свободного формирования струй, вытекающих из рабочих сопл 6, в месте выхода последних на цилиндрической поверхности прерывателя 5 выполнены плавно обтекаемые (для снижения гидравлического сопротивления, препятствуюшегося вращению прерывателя 5) углубления 11.Для упрощения изготовления генератора прерыватель 5 может быть выполнен в виде соединенных с осевым каналом 7 отдельных трубок - рабочих сопл 6. Однако применение такого генератора возможно только в тех случаях, когда к нему не предъявляется требование обеспечения высокого КПД, Каналы 4 выполнены в виде сопл. Генератор работает следующим образом.С помощью рабочих сопл 6, подключенных к источнику питания (насосу, компрессору, аккумулятору и т. и.), формируют напорные струи жидкости или газа. При этом рабочим соплам 6 сообщают вращательное движение путем приложения к ним реакций напорных струй, вытекающих из сопл 6. Благодаря тангенциальному расположению сопл 6 реакции вытекающих из них струй создают на прерывателе 5 крутящий момент, под действием которого он приводится во вращение вместе с соплами 6 и формируемыми ими напорными струями. Б процессе вращения напорные струи периодически (при каждом обороте сопл 6) сообщаются с каналами 4 отвода рабочего тела, на выходе которых формируются пульсирующие потоки с импульсно изменяющимся давлением, оасходом и мощностью. Амплитуда.выходньх импульсов генератора определяется энергетическими характеристиками источника питания. геометрией соплового аппарата генератора и величиной нагрузочного сопротивления, а частота - скоростью вращения ирерывателя 5 и количеством размещенных в нем соил 6. Скорость вращения прерывателя 5 определяется количеством и геометрией сопл 6, диаметром прерывателя 5, величиной давления в соплах 6, а также величиной расстояния между торцами сопл 6 и внутренней цилиндрической стенкой прерывателя 5, величиной радиального зазора между корпусом 1 и прерывателем 5 и величиной силы механического трения в подшипниках 8 и 9 и уплотнении прерывателя 5, а также величиной силы трения прерывателя 5 о жидкость, заполняющую рабочую камеру 2 корпуса 1. Рабочее тело, не поладакнцее в каналы 4, удаляется из камеры 2 через сливной канал 10. Использование реакции напорной струидля привода рабочего сопла позволяет ис1138558 А-А Фиг. 2 Составитель 3. ПимаховаТехред И. Верес Корректор В. СиницкаяТираж 648 ПодписноеВНИИПИ Государственного комитета СССРпо делам изобретений и открытий113035, Москва, Ж - 35, Раушская наб., д. 4/5Филиал ППП Патент, г. Ужгород, ул. Проектная. 4 Редактор Н. ЯцолаЗаказ 10658/25 ключить из конструкции генератора внешний привод, служащий для вращения прерывателя, благодаря чему существенно упрощается конструкция, снижаются габариты, масса и стоимость генератора и повышается степень автономности его работы. Устранение указанного привода ссютветственно исключает затраты энергии на его работу, благодаря чему повышается общий КПД генератора.
