Устройство для защиты от обрыва цепи параллельно работающих электронагрузок

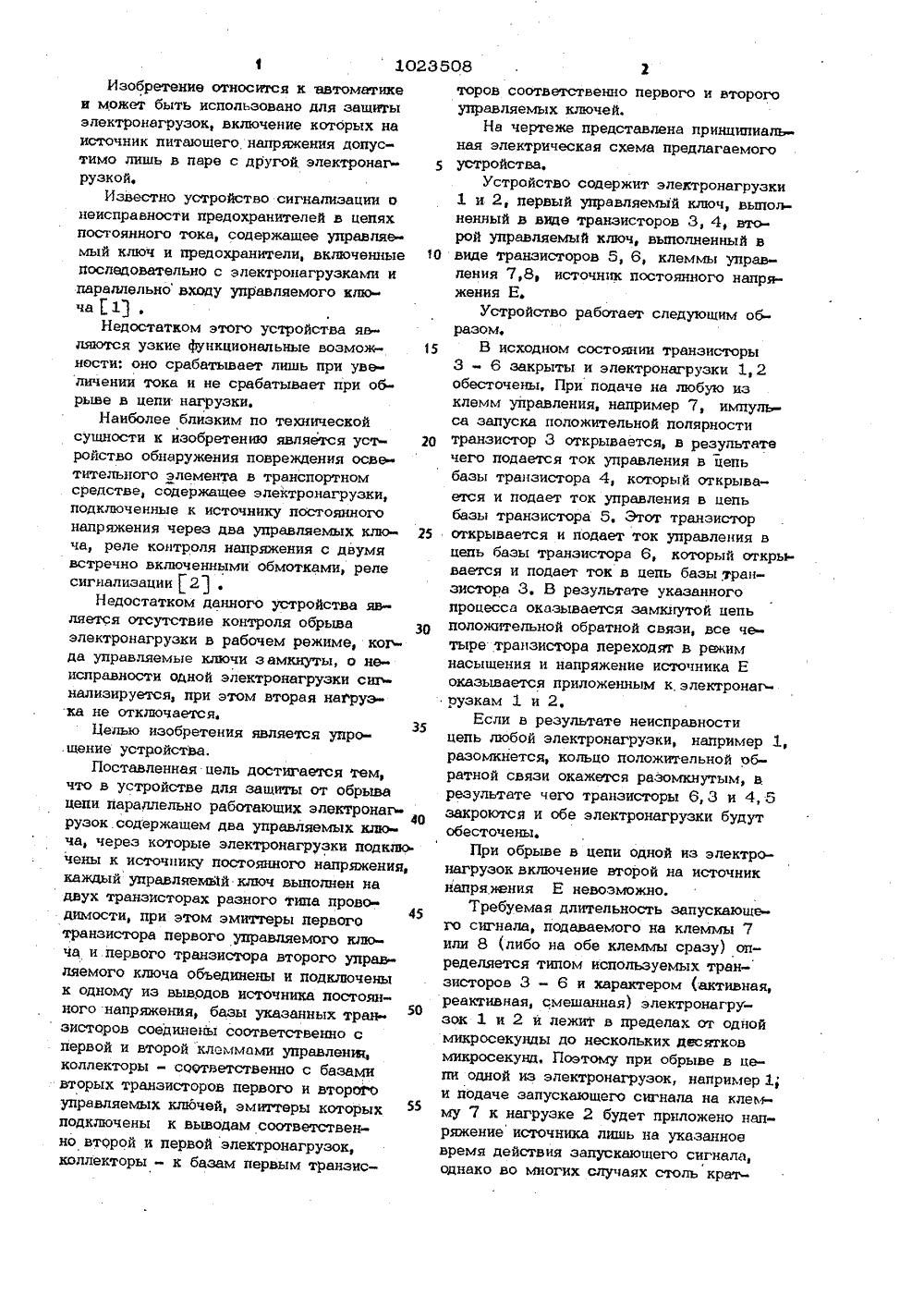

ОВЕТСНИХВИЦМЗЧети 9) (И ЗОБРЕТ ОПИС ЕЛЬСТВ ения,ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССР ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТНРЫТИ АВТОРСНОЫУ СВИД(53) 621.316.925 (088.8) (56) 1. Авторское свидетельство СССР ,743 100 е кл Н 02 Н 3 У 121978 е2, Патент Японии % 52-41987, кл, Н 05 В 37/03, 1977. , (54)(57) УСТРОЙСТВО ДЛЯ ЗАЩИТЫОТ ОБРЫВА ЦЕПИ ПАРАЛЛЕЛЬНО РАБОТАЮЩИХ ЭЛЕКТРОНАГРУЭОК, содержащее два управляемых ключа, через которые элекчронагрузки подключе ны к источнику постоянного напряжения, отличающееся тем,что, с нелью упрощ каждый управляемый ключ выполнен на двух транзисторах разного типа проводимости, при этом эмигтеры первого транзистора первого управляемого. ключа и первого транзиотора второго управляемого ключа объединены и подключены к одному из выводов источника постоянного напряжения, базы указанных транзисторов соединены соответственно с первой и второй клеммами управления, коллекторы - соответственно с базами вторых транзисторов первого и второго управляемых ключей, эмиттеры которых подключены к выводам соответственно второй и первой электро- нагрузок, коллекторы - к базам первых транзисторов соответственно первого и Ф второго управляемых ключей.35 Изобретение относюгся к автоматикеи может быть использовано для защитыэлектронагрузок, включение которых наисточник питающего напряжения допустимо лишь в паре с другой электронагрузкой,Известно устройство сигнализации онеисправности предохранителей в цепяхпостоянного тока, содержашее управляемый ключ и предохранители, включенные 10последовательно с электронагрузками ипараллельновходу управляемого ключа 1 11,Недостатком этого устройства являются узкие функциональные воэможности: оно срабатывает лишь при увеличении тока и не срабатывает при обрыве в цепи нагрузки.Наиболее близким по техническойсущности к изобретению является устройство обнаружения повреждения осветительного элемента в транспортномсредстве, содержащее электронагрузки,подключенные к источнику постоянногонапряжения через два управляемых ключа, реле контроля напряжения с двумявстречно включенными обмотками, релесигнализации 2 ) .Недостатком данного устройства является отсутствие контроля обрыва 30электронагрузки в рабочем режиме, когда управляемые ключи замкнуты, о неисправности одной электронагрузки саънализируется, при этом вторая нагрузка не отключается,Целью изобретения является упро.щение устройства.Поставленная цель достигается тем,что в устройстве для защиты от обрывацепи параллельно работающих электронаг40рузок содержащем два управляемых ключа, через которые электронагрузки подклю.чены к источнику постоянного напряжения,каждый управляемйй ключ выполнен надвух транзисторах разного типа проводимости, при этом эмиттеры первого45транзистора первого управляемого ключа и первого транзистора второго управляемого ключа объединены и подключенык одному иэ выводов источника постоянного напряжения, базы указанных тран зисторов соединены соответственно спервой и второй клеммами управленщ,коллекторы - соответственно с базамивторых транзисторов первого и второгоуправляемых ключей, эмиттеры которыхподключены к выводам соответственно второй и первой электронагрузок,коллекторы - к базам первым транзисторов соответственно первого и второгоуправляемых ключей.На чертеже представлена принципиальная электрическая схема предлагаемогоустройства.Устройство содержит электронагрузки1 и 2, первый управляемый ключ, выполненный в виде транзисторов 3, 4, второй управляемый ключ, выполненный ввиде транзисторов 5, 6, клеммы управления 7,8, источник постоянного напряжения Е.Устройство работает следующим образом,В исходном состоянии транзисторы3 - 6 закрыты и электронагрузки 1,2обесточены, При подаче на любую изклемм управления, например 7, импущса запуска положительной полярноститранзистор 3 открывается, в результатечего подается ток управления в цепьбазы транзистора 4, который открывается и подает ток управления в цепьбазы транзистора 5, Этот транзистороткрывается и подает ток управления вцепь базы транзистора 6, который открывается и подает ток в цепь базы гранзистора 3. В результате указанногопроцесса оказывается замкнутой цепьположительной обратной связи, все четыре транзистора переходяг в режимнасыщения и напряжение исгочника Еоказывается приложенным к, электронагруэкам 1 и 2,Если в результате неисправностицепь любой электронагруэки, например 1,разомкнется, кольцо положительной обратной связи окажется разомкнутым, врезультате чего транзисторы 6, 3 и 4, 5закроются и обе электронагрузки будутобесточены.При обрыве в цепи одной из электронагруэок включение второй на источникнапря жения Е невозможно.Требуемая длительность запускающего сигнала, подаваемого на клеммы 7или 8 (либо на обе клеммы сразу) определяется типом используемых транзисторов 3 - 6 и характером (активная,реактивная, смешанная) электронагрузок 1 и 2 и лежит в пределах от одноймикросекунды до нескольких десятковмикросекунд, Поэтому при обрыве в цепи одной из электронагруэок, например 1;и подаче запускающего сигнала на клемму 7 к нагрузке 2 будет приложено напряжение источника лишь на указанноевремя действия запускающего сигнала,однако во многих случаях сголь краъ3 1023508 4 ковременное воздействие напряжения на Переходы база-эмиттер транзисторов одну из нагрузок несущественно и им мож - 6 могут быть. шунтированы резионо пренебречь. тора мнеВыключение устройства производитсяПри наличии в составе электронагру- ;путем подачи импульса отрицательной зок Х и 2 плавких предохранителей мож полярности на управляющие входы 8 или но исключить непарный режим работы 7 либо на оба сразу. , электронагрузок при коротких замыка- В данном устройстве два управляемых киях и перегрузках по току. В этом ключа на транэис,торах осуществляют случае сгорание плавкого предохраните- . 1 О подачу напряжения питания на электроля также приводит к обесточиванию це нагрузки, отключение напряжения литания, пи одной электронагруэки, размыканию контроль эа целостностью цени добой цепи положительной обратной связи, из электронагрузок беэ введения доползапиранию транзисторов и, как следст- нительных реле контроля в реле дпя отклювие, обесточиванию второй электронаг чения напряжения питания от электронагрурузки зок, что приводит к упрощению устройства, Составитель Л. Куликова Редактор С. Тимохина Техред М.Костик Корректор Ю. МакаренкоЗаказ 4229/42 Тираж 617 Подписное ВНИИПИ Государственного комитета СССР по делам изобретений и открытий 113035, Москва, Ж, Раушская набд. 4/5 филйал ППП "Патент", г. Ужгород, ул. Проектная, 4
