Способ модифицирования каолина

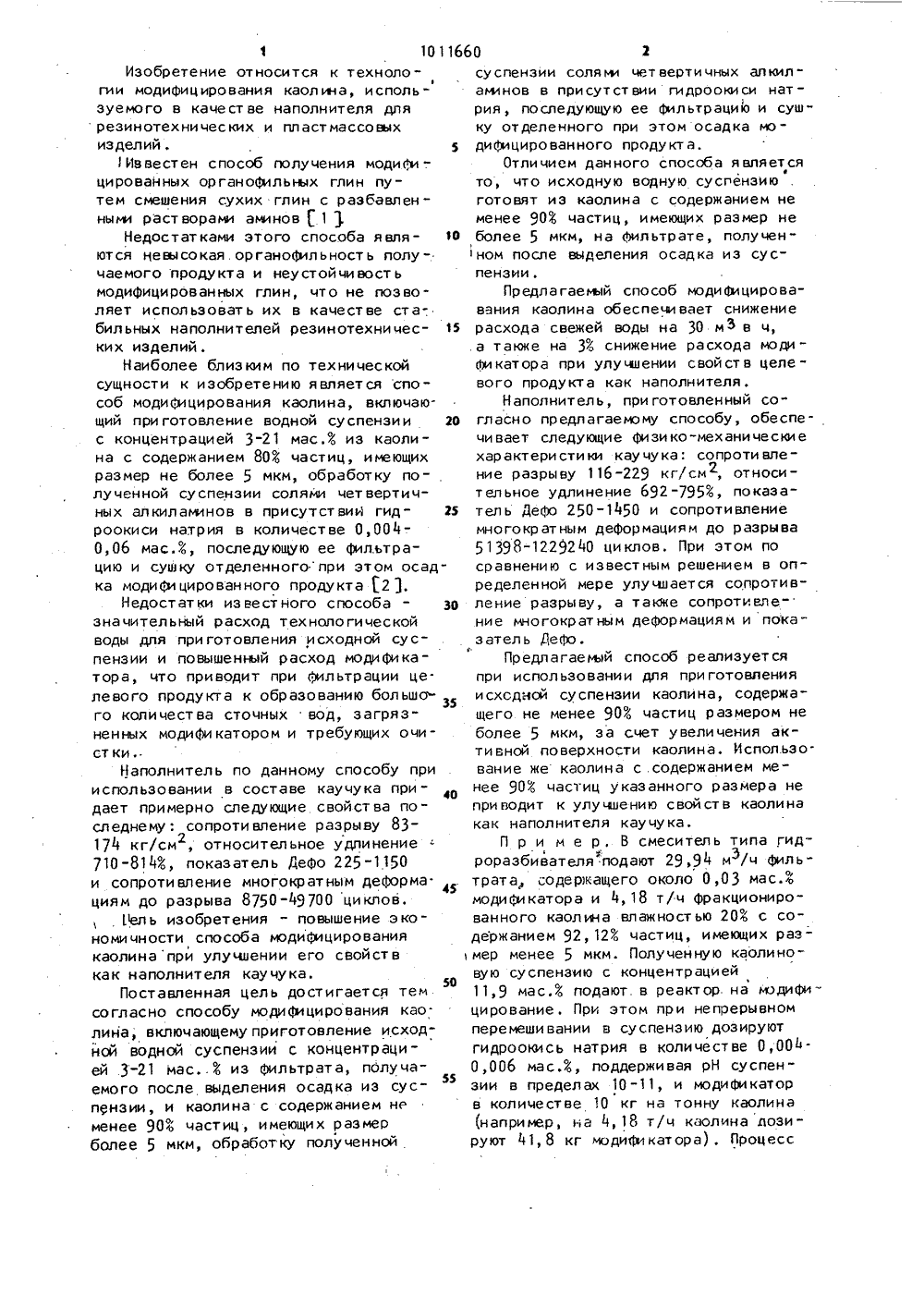

(19) и к ГОСУДАРСТВЕННЫЙ НОМИТЕТ СССРПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТКРЫТИЙ ОПИСАНИЕ ИЗОБР АВТОРСКОМ,К СВИДЕТЕЛЬСТВ(71) Всесоюзный научно-исследоват ел ьский институт нерудных строительныхматериалов и гидромеханизации (ВНИИне-:руд)(56) 1. Патент СЮА Кф 3620789,кл. 106-288, опубли к,. 1971,2. Авторское свидетельст,во СССРй 623825, кл. С 08 К 9/04, 1979. е(54) (57) СПОСОБ ИОДИФИЦИРОВАНИЯ КАОЛИНА, включающий приготовление воаной суспензии каолина с концентраци" ей 3-21 мас.й, обработку полученной суспензии солями четвертичных алкиламинов в присутствии гидроокиси натрия, последующую ее фильтрациюсушку отделенного при этдм осада модифицированного продукта,. о тл и ч а ю щ и й с я тем, что, с це.лью повышения экономичности процес- са при упущении свойств целевого продукта как наполнителя каучука, исходную водную суспензию готовят из каолина с содержанием не менее 90, частиц, имеющих размер не более. 5 мкм, на фильтрате, полученном после выделения осадка из суспензии.11660 5 10 15 20 25 30 35 ао 45 50 55 1 10Изобретение относится к техноло 1гии модифицирования каолина используемого в качестве наполнителя длярезинотехнических и пластмассовыхизделий,1 Известен способ получения модии-.цировайных органофильных глин путем смешения сухих глин с разбавленными растворами аминов 1 1 1,Недостатками этого способа являются невысокая, органофильность получаемого продукта и неустойчивостьмодифицированных глин, что не позволяет использовать их в качестве стабильных наполнителей резинотехницеских изделий.Наиболее близким по техническойсущност и к и з обрете ни ю я вляет ся способ модифицирования каолина, включаю.щий приготовление водной суспензиис концентрацией 3-21 мас.3 из каолина с содержанием 804 частиц, имеющихразмер не более 5 мкм, обработку полученной суспензии солями четвертичных алкиламинов в присутствии гидроокиси натрия в количестве 0,0040,06 мас.Ф последующую ее фил.ьтрацию и сушку отделенногопри этом осадка модифицированного продукта 2 1,Недостатки известного способазначительный расход технологическойводы для приготовления исходной суспензии и повышенный расход модификатора, что приводит при Фильтрации це.левого продукта к образованию больша"го коли цест ва сточных вод, загрязненных модификатором и требующих очисткиНаполнитель по данному способу прии с пол ьзо вани и в составе кау чу ка придает примерно следующие свойства последнему: сопротивление разрыву 83174 кг/см, относительное удлинение710-814 показатель ДеФо 225-1150и сопротивление многократным деформа.циям до разрыва 8750-49700 циклов., Рель изобретения - повышение экономичности способа модифицированиякаолинапри улучнении его свойствкак наполнителя каучука,Поставленная цель достигается темсогласно способу модифицирования као.лина, включающему приготовление исходйой водной суспензии с концентрацией 3-21 мас. 4 из Фильтрата, получаемого после выделения осадка из суспензии, и каолина с содержанием неменее 903 частиц, имеющих размерболее 5 мкм, обработку полученной суспензии солями четвертичных алкиламинов в присутствии гидроокиси натрия, последующую ее фильтрацию и сушку отделенного при этом осадка иэдифициро ванного проду кт а,Отличием данного способа являетсято, что исходную водную суспенэиюготовят из каолина с содержанием неменее 904 частиц, имеющих размер неболее 5 мкм, на Фильтрате, полученомм после выделения осадка из суспензии.Предлагаемый способ модифицировавэния каолина обеспечи вает снижениерасхода свежей воды на 30 мЗ в ц,а также на 33 снижение расхода модификатора при улучшении свойств целевого проду кт а как наполнителя .Н аполнит ел ь, при готовлен ный согласно предлагаемому способу, обеспеци вает следующие физико-механическиехар актери сти ки кау чу ка: сопроти вление разрыву 116-229 кг/см 2 относи -т ел ьное удлинение 692-7953, по казатель Дефо 250-1450 и сопротивлениемногократным деформациям до разрыва51398-1229240 циклов, При этом посравнению с известным решением в опре делен ной мере улу чд ает ся сопрот и вление разрыву, а также сопротивление многократным деформациям и показатель Дефо. Предлагаемый способ реализуется при использовании для при готовления исходной суспензии каолина, содержащего не менее 90 частиц размером не более 5 мкм, за счет увеличения акти зной поверхности каолина. Испол.ьзо. вание же каолина с.содержанием менее 901 частиц указанного размера не приводит к улучшению свойств каолина как наполнителя каучука.П р и м е р. В смеситель типа гидроразбивателя подают 29,94 м/ц филь- трата, содержащего около 0,03 мас.Ф модификатора и 4,18 т/ц Фракционированного каолина влажностью 201 с содержанием 92123 частиц, имеющих раз мер менее 5 мкм. Полученную каолиновую суспензию с концентрацией11,9 мас./ подают. в реактор на модифицирование, При этом при непрерывномперемешивании в суспензию дозируютгидроокись натрия в количестве 0,004.0,006 мас. поддерживая рН суспензии в пределах 10-11, и модификаторв количестве 10 кг на тонну каолинаСоставитель ф.БсвевольновРедактор Т,Парфенова Техред И.Гайру Корректор А. Ильин,Заказ 2683/30 Тираж 637 8 НИИПИ Государственного комитета СССР по делам изобретений и открытий 113035, Москва, .Ж, Рвушская наб., д. Ч 5Подписное Филиал ППП "Патент", г. Ужгород, ул. Проектная,Э 1011660 . 4 модиФицирования ведут при 80 ОС вСКИ, СКНМ и Наирит "А", Показа-. течение 30 юн. . тели физико-механических свойств этихПосле этого модифицированную као- каучуков при этом следуюшие: сопролиновую суспензию подают на обезво- тивпение разрыву 229, 116 и 186 кг/см живание в Фильтр-пресс. В результате %относительное удлинение 726, 795 обезвоживания получают "коржи" мо- и 7803, показатель Дефо 250, 1450 и дифицированного каолина с влажностью 1450 и сопротивленйе многократными 333 которые затем сушат на ленточ- деформациям до разрыва 51398, 366150 ной сушилке при 110-120 РС. Фильтрат и 1229240 циклов соответственно. же, полученный в процессе обезвожи- в Технию-экономическая эффективвания, направляют в смеситепь на при- ность изобретения определяется снижеготовление каолиновой суспензии . н"ем расхода свежей воды примерноПолученный в соответствии с пред. на 30 м в ч, а также снижением расложенной технологией юдиФицирован- хода модификатора до 9,7 кг на 1 т ный продукт с содержанием в каоли- ф каолина при улучшении свойств каоли" не частиц размером менее 5 мкм на как наполнителя каучука, что да,М. используют в каучуках типа ет значительный экономический эффект.
