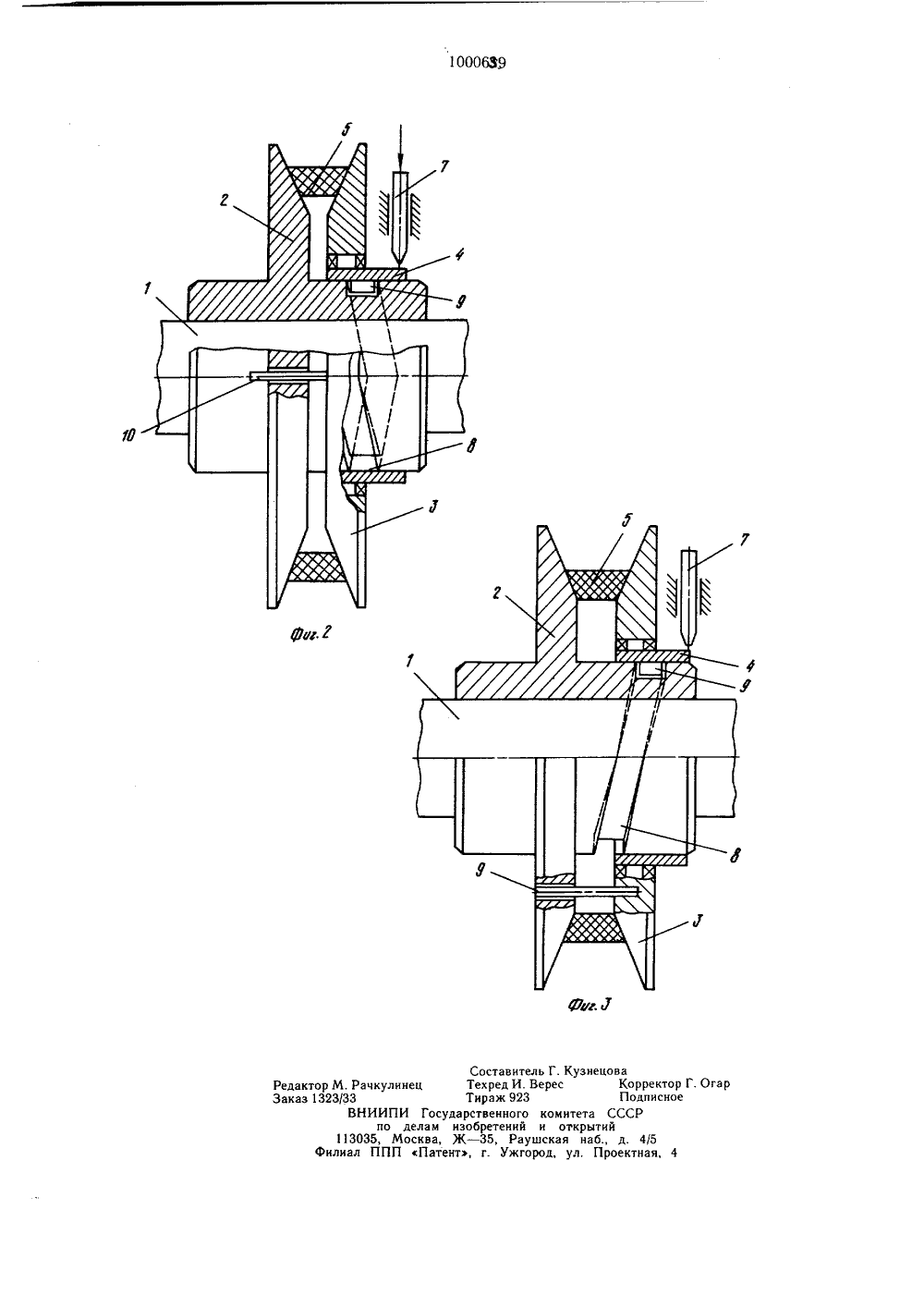

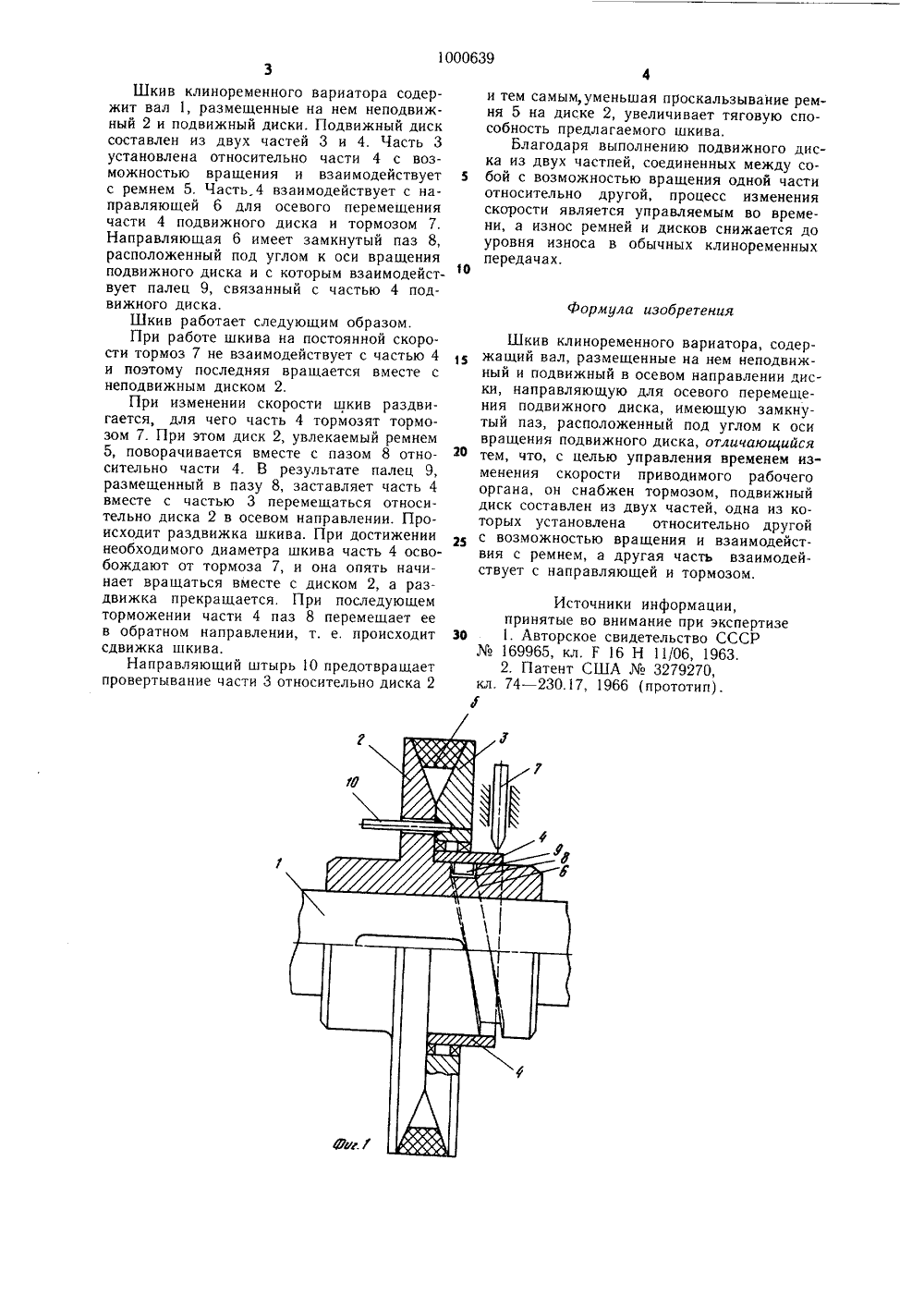

Шкив клиноременного вариатора

Опубликовано 28,02.83,Дата опубликования опиг юллетень8ания 05.03.83 УДК 62 .854 (088.8) пе делам нэебретенн н еткрытнйтифеЬиам.це бюроффс 1 Авт ирюков, О, Г, Острогожский, В.и Т. И. Па к изобретени шкентское специально текстильны(54) ШК ИНОРЕМЕННОГО ВАРИАТОИзобретение относится к машиностроению, а именно к механизмам с регулируемой скоростью вращения, и может быть исполь-,: зовано, например, для регулирования ско.- рости намотки на прядильных и тесктильных машинах.Известен шкив клиноременного вариатора, содержащий неподвижный и подвижный в осевом направлении диски, направляющую для осевого перемещения подвижного диска, имеющую замкнутый паз, расположенныи под углом к оси вращения подвижного диска 11.Однако направляющая связана с подвижным диском через приводной механизм, что усложняет конструкцию данного шкива,Наиболее близким по технической сущности и достигаемому результату к пред-, лагаемому является шкив клиноременного вариатора, содержащий вал, размещенные на нем неподвижный и подвижный в осе-, вом направлении диски, направляющую для осевого перемещения подвижного диска, имь ющую замкнутый паз, расположенный под углом к оси вращения подвижного диска. Подвижный диск взаимодействует с ремнем и направляющей 21.Однако известный шкив. не имеет воз-можности управления временем раздвижки шкива и, следовательно, временем изменения скорости приводимого рабочего органа.5 Цель изобретения - управление временем изменения скорости приводимого рабочего органа.Указанная цель достигается тем, чтошкив клиноременного вариатора, содержащий вал, размещенные на нем неподвижный н подвижный в осевом направлении днс ки, направляющую для осевого перемещения подвижного диска, имеющую замкнутый паз, расположенный под углом к оси вращения подвижного диска, снабжен тор мозом, подвижный. диск составлен из двухчастей; -одна из которых установлена относительно другой с возможностью вращения и взаимодействия с ремнем, а другая часть взаимодействует с направляющей и тормозом.2 ьНа фиг. 1 изображен предлагаемый шкивв сдвинутом положении; на фиг 2 - то же, в момент раздвижки; на фиг. 3 - то же, в .раздвинутом положении.3Шкив клиноременного вариатора содержит вал 1, размещенные на нем неподвижный 2 и подвижный диски. Подвижный диск составлен из двух частей 3 и 4, Часть 3 установлена относительно части 4 с возможностью вращения и взаимодействует с ремнем 5. Часть.4 взаимодействует с напрравляющей 6 для осевого перемещения7, части 4 подвижного диска и тормозом Направляющая 6 имеет замкнутый паз 8, расположенный под углом к оси вращения подвижного диска и с которым взаимодействует палец 9, связанный с частью 4 подвижного диска,Шкив работает следующим образом.При работе шкива на постоянной скорости тормоз 7 не взаимодействует с частью 4 и поэтому последняя вращается вместе с неподвижным диском 2,При изменении скорости шкив раздвигается, для чего часть 4 тормозят тормозом 7. При этом диск 2, увлекаемый ремнем 5, поворачивается вместе с пазом 8 относительно части 4. В результате палец 9, размещенный в пазу 8, заставляет часть 4 вместе с частью 3 перемещаться относительно диска 2 в осевом направлении. Происходит раздвижка шкива. При достижении необходимого диаметра шкива часть 4 освобождают от тормоза 7, и она опять начинает вращаться вместе с диском 2, а раздвижка прекращается, При последующем торможении части 4 паз 8 перемещает ее в обратном направлении, т. е. происходит сдвижка шкива.Направляющий штырь 10 предотвращает провертывание части 3 относительно диска 2 и тем самым, уменьшая проскальзывание ремня 5 на диске 2, увеличивает тяговую способность предлагаемого шкива,Благодаря выполнению подвижного диска из двух частпей, соединенных между со бой с возможностью вращения одной частиотносительно другой, процесс изменения скорости является управляемым во времени, а износ ремней и дисков снижается до уровня износа в обычных клиноременных передачах.ОФормула изобретенияШкив клиноременного вариатора, содер жащий вал, размещенные на нем неподвижный и подвижный в осевом направлении диски, направляющую для осевого перемещения подвижного диска, имеющую замкнутый паз, расположенный под углом к оси вращения подвижного диска, отличающийся 20 тем, что, с целью управления временем изменения скорости приводимого рабочего органа, он снабжен тормозом, подвижный диск составлен из двух частей, одна из которых установлена относительно другой 25 с возможностью вращения и взаимодейстивия с ремнем, а другая часть взаимодеиствует с направляющей и тормозом.Источники информации,принятые во внимание при экспертизе 30 1, Авторское свидетельство СССР169965, кл. Г 16 Н 11/06, 1963. 2. Патент США3279270,кл, 74 в 2.17, 1966 (прототип).Составитель Г. Кузнецова Редактор М. Рачкулинец Техред И. Верес Корректор Г. Огар Заказ 1323/33 Тираж 923 Подписное ВНИИПИ Государственного комитета СССР по делам изобретений и открытий 113035, Москва, Ж - 35, Раушская наб., д. 4/5 Филиал ППП Патент, г. Ужгород, ул, Проектная, 4
