Упрощенная система воздухокондиционирования для пассажирских вагонов
Похожие патенты | МПК / Метки | Текст | Заявка | Код ссылки
Текст

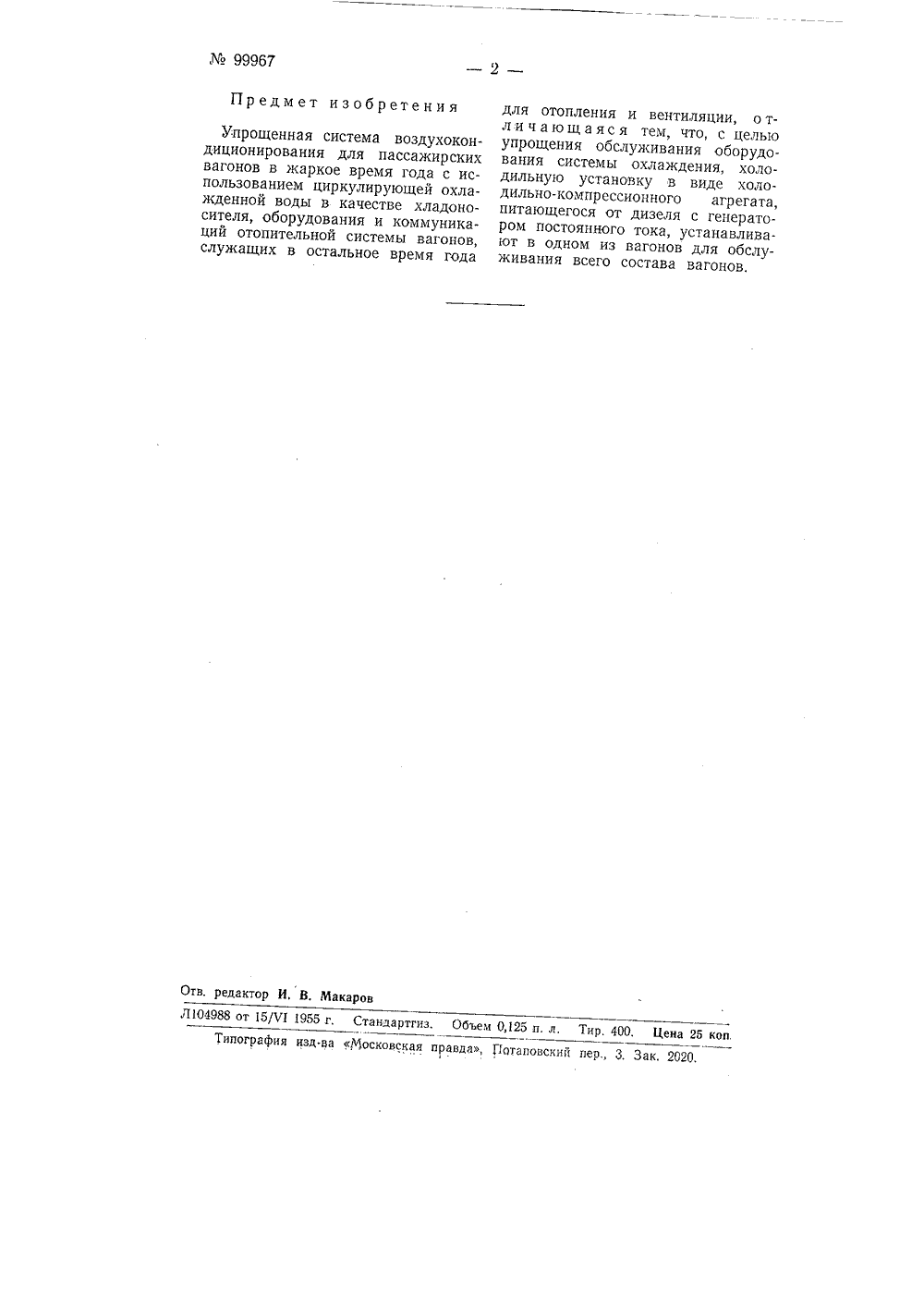

99967 Класс 20 с, 24 СССР ПИСАНИЕ ИЗ ВТОРСКОМУ СВИДЕТЕЛЬСТВУ А, М, Чесноков и П, В. УчасткинОШЕННАЯ СИСТЕМА ВОЗДУХОКОНДИЦИОНИРОВАНИЯ ДЛЯ ПАССАЖИРСКИХ ВАГОНОВ аявлено 22 декабря 1952 г. за Ме 10420/449274 в Министерство транспортномашиностроения Для охлаждения температуры воздуха в пассажирских вагонах в жаркое время года известны установки с индивидуальным приводом, холодильно-компрессорным и электрическим оборудованием, монтированным под каждым вагоном.Недостатком такой установки является сложность ее изготовления и обслуживания во время эксплуатации. Кроме того, она увеличивает вес вагона на 5 - 6 тонн и может работать только тогда, когда поезд движется со скоростью свыше 40 клм/час, Привод от оси колесной пары посредством ремня является ненадежным,Описываемая упрощенная система искусственного охлаждения температуры воздуха внутри пассажирских вагонов отличается от известных тем, что для этой пели используется только лишь оборудование вагона, которое служит для отопления и вентиляции, Для охлаждения воды, являющейся хладоносителем, циркулирующей по трубам отопления, предусмотрена централизованная холодильная установка стационарного типа, смонтированная в одном из отделений багажного вагона. Установка приводится в движение от дизеля с генератором переменного тока,Верхние трубы отопления вагона используются в качестве напорной и всасывающей труб, для чего на каждом промежуточном вагоне снимаются заглушки, которые заменяются соединительными рукавами,Охлажденная вода из холодильной установки нагнетается под давлением по гибкому рукаву в верхнюю изолированную трубу отопления. Затем вода попадает через стояк в нижнюю неизолированную трубу, где происходит теплообмен между нагретым воздухом вагона и охлажденными трубами, при этом температура воды повышается, а давление понижается. Под влиянием разности первоначальнсго н конечного давления, вода поднимается по другому стыку вверх и через калорифер попадает в другую верхнюю трубу, из которой она всасывается в холодильную установку.Охлаждение наружного воздуха, поступающего в вагон через вентиляционную установку, достигается тем, что воздух проходит через калорифер, который охлаждается водой.Уа 99967 Предмет изобретения Отв. редактор И. В. Макаров Л 104988 от 15/И 1955 г. Стандартгиа. Объем О,25 и, л, Тир, 400, Цена 25 коп. Типография изд ва Московская правда, Потаповский пер., 3. Зак, 2020. Упрощенная система воздухокондиционирования для пассажирских вагонов в жаркое время года с использованием циркулирующей охлажденной воды в качестве хладоносителя, оборудования и коммуникаций отопительной системы вагонов, служащих в остальное время года для отопления и вентиляции, о тли чающаяся тем, что, с целью упрощения обслуживания оборудования системы охлаждения, холодильную установку в виде холодильно-компрессионного агрегата, питающегося от дизеля с генератором постоянного тока, устанавливают в одном из вагонов для обслуживания всего состава вагонов.
СмотретьЗаявка
449274, 22.12.1952
Участкин П. В, Чесноков А. М
МПК / Метки
МПК: B61D 27/00
Метки: вагонов, воздухокондиционирования, пассажирских, упрощенная
Опубликовано: 01.01.1955
