Устройство для приема дискретныхсигналов

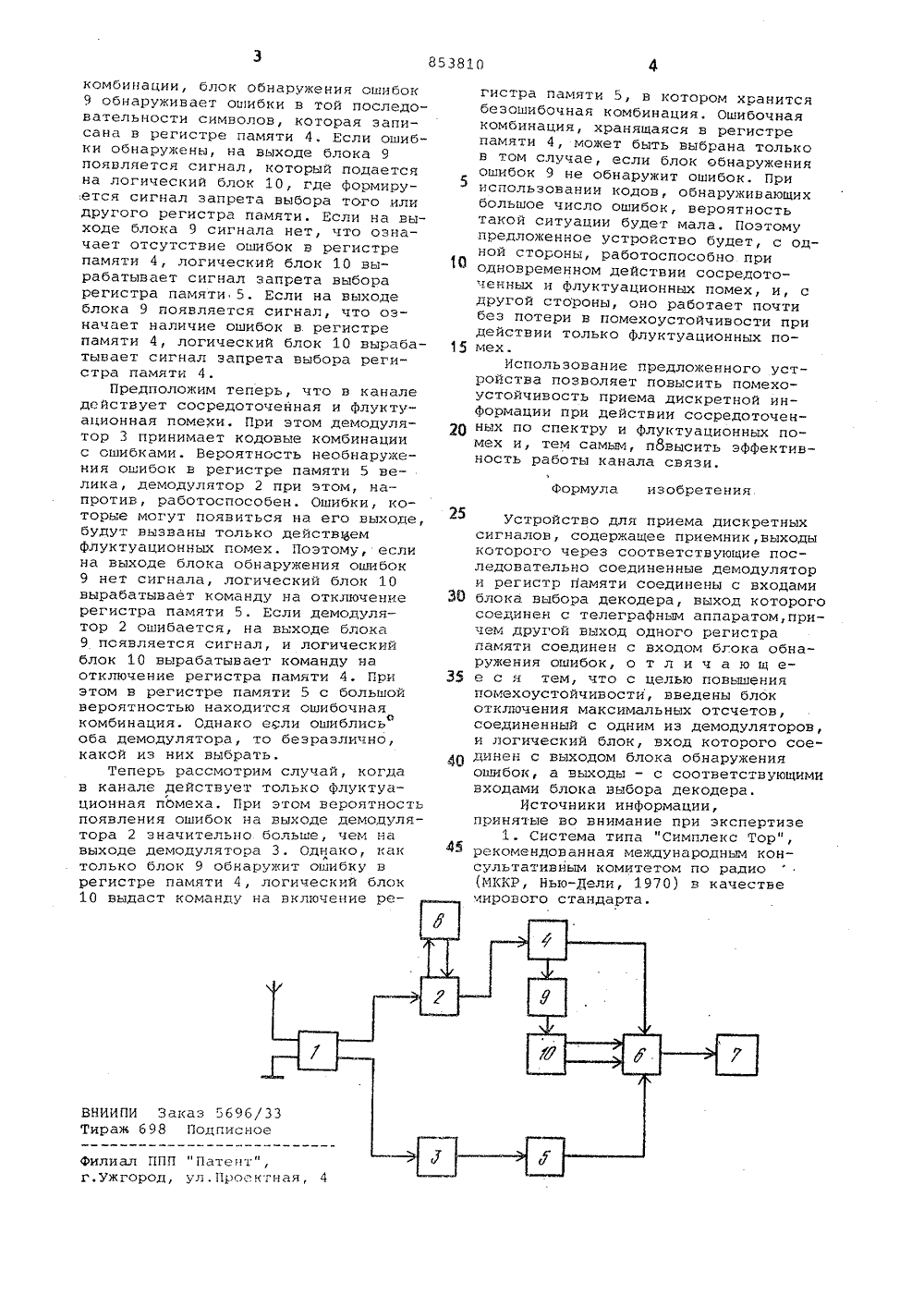

Союз Советских Социалистических РеспубликОПИСАНИЕИЗОБРЕТЕНИЯК АВТОРСКОМУ СВИДЕТЕЛЬСТВУ пп 853810(23) ПриоритетОпубликовано 07,0881, Бюллетень М 29Дата опубликования описания 070881 Н 04 Е 5/02 Государственный комитет С С С Р по делам изобретений и открытий(54) устрОйстВО для ПРИЕМА дИСкретНЫХ СИГНАЛОВИзобретение относится к устройствам, обеспечивающим многократноеиспользование передающего тракта,и может использоваться в системахрадиосвязи.Известно устройство для приемадискрЕтных сигналов, содержащее приемник, выходы которого через соответствующие последовательно соединенные демодулятор и регистр памятисоединены с входами блока выборадекодера, выход которого соединенс телеграфным аппаратом, причем другой выход одного регистра памяти соединен с входом блока обнаруженияошибок 1,Однако известное устройство оказывается неработоспособным при действии сосредоточенных по спектрупомех, так как такая помеха, какправило, поражает одну из частот полезного сигнала на очень большойпромежуток времени, и поэтому обадемодулятора ошибаются.Целью изобретения является повышение помехоустойчивости.для этого в устройство для приемадискретных сигналов, содержащее приемник, выходы которого через соответствующие последовательно соединен" ные демодулятор и регистр памятисоединены с входами блока выборадекодера, выход которого соединенс телеграфным аппаратом, причемдругой выход одного регистра памятисоединен с входом блока обнаруженияошибок, введены блок отключениямаксимальных отсчетов, соединенный содним из демодуляторов, и логический 0 блок, вход которого соединен с выходом блока обнаружения ошибок, а выходы - с соответствующими входамиблока выбора декодера.На чертеже представлена структур ная схема предложенного устройства.Устройство для приема дискретныхсигналов содержит приемник 1, демодуляторы 2,3, регистры памяти 4,5,блок выбора декодера б, телеграфный 20 аппарат 7, блок отключения максимальных отсчетов 8, блок обнаружения ошибок 9, логический блок 10.Предложенное устройство работаетследующим образом.25 Сигнал, принятый приемником 1,поступает одновременно на демодуляторы 2 и 3, с выходов которых решения поступают на регистры памяти 4 и5 для запоминания. После того, как 30 принят последний символ передаваемой853810 Заказ 5696/ 8 Подписно ВНИИПТираж комбинации, блок обнаружения сшибок 9 обнаруживает ошибки в той последовательности символов, которая записана в регистре памяти 4. Если ошибки обнаружены, на выходе блока 9 появляется сигнал, который подается на логический блок 10, где формиру,ется сигнал запрета выбора того или другого регистра памяти, Если на выходе блока 9 сигнала нет, что означает отсутствие ошибок в регистре памяти 4, логический блок 10 вырабатывает сигнал запрета выбора регистра памяти 5. Если на выходе блока 9 появляется сигнал, что означает наличие ошибок в. регистре памяти 4, логический блок 10 вырабатывает сигнал запрета выбора регистра памяти 4.Предположим теперь, что в канале действует сосредоточенная и флуктуацианная помехи. При этом демодулятор 3 принимает кодовые комбинации с ошибками. Вероятность необнаружения ошибок в регистре памяти 5 велика, демодулятор 2 при этом, напротив, работоспособен. Ошибки, которые могут появиться на его выходе, будут вызваны только действем флуктуационных гомех. Поэтому, если на выходе блока обнаружения ошибок 9 нет сигнала, логический блок 10 вырабатывает команду на отключение регистра памяти 5. Если демодулятор 2 ошибается, на выходе блока 9 появляется сигнал, и логический блок 10 вырабатывает команду на отключение регистра памяти 4. При этом в регистре памяти 5 с большой вероятностью находится ошибочная комбинация, Однако если ошиблись оба демодулятора, то безразлично, какой из них выбрать,Теперь рассмотрим случай, когда в канале действует только флуктуационная пОмеха, При этом вероятность появления ошибок на выходе демодулятора 2 значительно больше, чем на выходе демодулятора 3, Однако, как только блок 9 обнаружит ошибку в регистре памяти 4, логический блок 10 выдаст команду на включение рефилиал ППП "Патент" г.ужгород, ул.Проектная,гистра памяти 5, в котором хранитсябезошибочная комбинация. Ошибочнаякомбинация, хранящаяся в регистрепамяти 4, мажет быть выбрана тольков том случае, если блок обнаруженияошибок 9 не обнаружит ошибокПрииспользовании кодов, обнаруживающихбольшое число ошибок, вероятностьтакой ситуации будет мала, Поэтомупредложенное устройство будет, с одной стороны, работоспособно приодновременном действии сосредоточенных и флуктуационных помех, и, сдругой стороны, оно работает почтибез потери в помехоустойчивости придействии только флуктуационных по мех.Использование предложенного устройства позволяет повысить помехоустойчивость приема дискретной информации при действии сосредоточенщ ных по спектру и флуктуационных помех и, тем самым, пввысить эффективность работы канала связи. Формула изобретения Устройство для приема дискретных сигналов, содержащее приемник, выходы которого через соответствующие последовательно соединенные демодулятор и регистр памяти соединены с входами ЗО блока выбора декодера, выход которого соединен с телеграфным аппаратом,причем другой выход одного регистра памяти соединен с входам блока обнаружения ошибок, о т л и ч а ю щ е е с я тем, что с целью повышения помехоустойчивости, введены блок отключения максимальных отсчетов, соединенный с одним из демодуляторов, и логический блок, вход которого сое О динен с выходом блока обнаружения ошибок, а выходы - с соответствующими входами блока выбора декодера.Источники информации, принятые во внимание при экспертизе1Система типа "Симплекс Тор", рекомендованная международным консультативным комитетом па радио (ИККР, Нью-Дели, 1970) в качестве гирового стандарта
