Буксовое подвешивание рельсовогоэкипажа
Похожие патенты | МПК / Метки | Текст | Заявка | Код ссылки
Текст

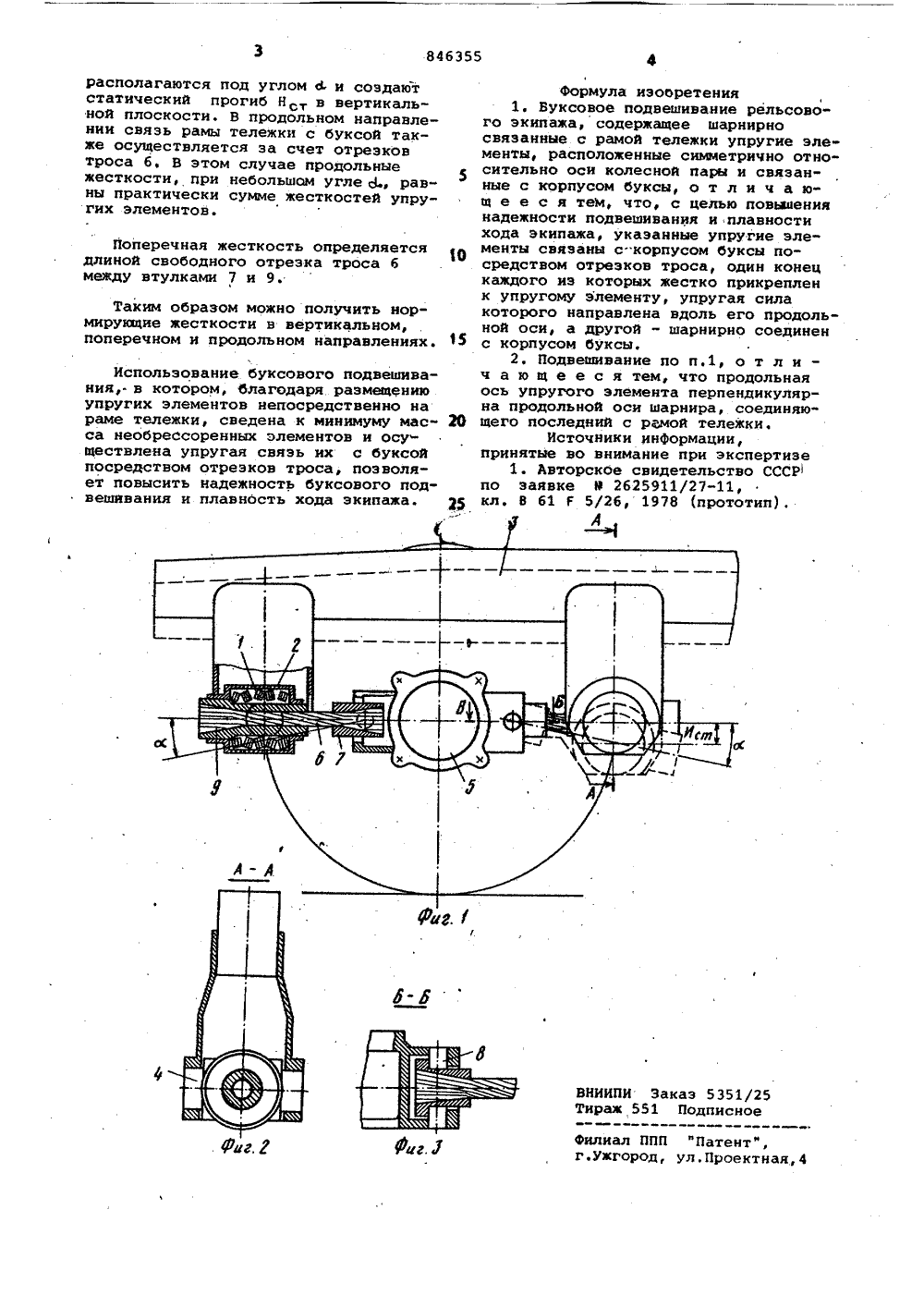

ОП ИСАНИЕИЗОБРЕТЕНИЯХ АВТОРСКОМУ СВИ ЕТЕЛЬСТВУ Союз Советских Социалистических Республик(51)М. Клз 8 61 Г 5/26 с присоединением заявки Нов(23) Приоритет Государственный комитет СССР по делам изобретений и открытий(54) БУКСОВОЕ ПОДВЕШИВАНИЕ РЕЛЬСОВОГО ЭКИПАЖА Изобретение относится к железно- дорожному транспорту и касается конструкции буксового подвешивания рельсового экипажа.5Известно буксбвое подвешивание рельсового экипажа, содержащее шарнирно соединенные с рамой тележки упругие элементы, установленные симметрично относительно оси колесной пары и связанные с корпусом буксы Г 13"Недостатком указанной конструкции является низкая надежность.Цель изобретения - повышение надежности подвешивания и плавности хода экипажа,15 Укаэанная цель достигается тем, что упругие элементы связаны с корпусом буксы посредством отрезков троса, один конец каждого из которых 20 жестко прикреплен к упругому элементу, упругая сила которого направлена вдоль его продольной оси , а другой шарнирно соединен с корпусом буксы, при этом продольная ось упругого элемента перпендикулярна продольной оси шарнира, соединяющего последний с рамой .тележки.на фиг, 1 изображено буксовое под вешивание, общий вид (для Б.И.); на 30 фиг. 2 - сечение А-А на фиг, 1 на фиг. 3 - сечение Б-Б на фиг. 1.Буксовое подвешивание содержит симметрично установленные относительно оси колесной пары упругие элементы 1, которые выполнены в виде комплекта тарельчатым пружин, заключенных в цилйндрическом корпусе 2. Упругие элементы 1 закреплены на раме 3 тележки при помощи шарнира 4 и связаны.с буксой 5 посредством отрезков троса 6, один конец каждого из которых заделан во втулке 7 и соединен посредством шарнира 8 с корпусом буксы 5, а второй - заделан во втулке 9, которая закреплена в упругом элементе 1, При этом упругие элементы, 1 установлены на раме тележки таким образом, что продольная ось каждого из них перпендикулярна продольной оси шарнира 8, соединяющего его с рамой тележки, а упругая сила упру их, элементов 1 на" правлеиа вдоль их продольных осей.Работа буксового подвешивания осу ществляется следующимобразом.В ненагруженном состоянии упругие элементы 1 и связывающие их с буксой отрезки троса 6 расположены горизонтально. При динамическом воздействии упругие элементы 1 и отрезки троса 6846355 о атент",Проектная,г.ужгоро располагаются под угломи создаютстатический прогиб Н в вертикальной плоскости. В продольном направлении связь рамы тележки с буксой также осуществляется за счет отрезковтроса 6, В этом случае продольныежесткости, при небольшом угле , равны практически сумме жесткостей упругих элементов. Поперечная жесткость определяетсядлиной свободного отрезка троса 6между втулками 7 и 9. Таким образом можно получить нормирующие жесткости в вертикальном, поперечном и продольном направлениях. 15 Использование буксового подвешивания,. в котором, благодаря размещению упругих элементов непосредственно на раме тележки, сведена к минимуму мас са необрессоренных элементов и осу ществлена упругая связь их с буксой посредством отрезков троса, позволяет повысить надежность буксового подвешивания и плавность хода экипажа. формула изобретения1. Вуксовое подвешивание рельсового экипажа, содержащее шарнирносвязанные с рамой тележки упругие элементы, расположенные симметрично относительно оси колесной пары и связанные с корпусом буксы, о т л и ч а ющ е е с я тем, что, с целью повьааениянадежности подвешивания и плавностихода экипажа, указанные упругие эле"менты связаны с"корпусом буксы посредством отрезков троса, один конецкаждого из которых жестко прикрепленк упругому элементу, упругая силакоторого направлена вдоль его продольной оси, а другой - шарнирно соединенс корпусом буксы,2. Подвешивание по п.1, о т л и -ч а ю щ е е с я тем, что продольнаяось упругого элемента перпендикулярна продольной оси шарнира, соединяю"щего последний с рамой тележки.Источники информации,принятые во внимание при экспертизе1. АвторскОе свидетельство СССРпо заявке Е 2625911/27-11,кл. 8 61 Г 5/26, 1978 (прототип),
СмотретьЗаявка
2784205, 13.06.1979
КАЛИНИНСКИЙ ОРДЕНА ЛЕНИНА ВАГОНО-СТРОИТЕЛЬНЫЙ ЗАВОД ИМ. M. И. КАЛИНИНА, КАЛИНИНСКИЙ ФИЛИАЛ ВСЕСОЮЗНОГОНАУЧНО-ИССЛЕДОВАТЕЛЬСКОГО ИНСТИТУТАВАГОНОСТРОЕНИЯ
ЧЕРНЫШЕВ АЛЕКСАНДР АЛЕКСАНДРОВИЧ, ДОРОНИН ИВАН СЕРГЕЕВИЧ
МПК / Метки
МПК: B61F 5/26
Метки: буксовое, подвешивание, рельсовогоэкипажа
Опубликовано: 15.07.1981
