Муфта для передачи вращения через гер-метичную перегородку
Похожие патенты | МПК / Метки | Текст | Заявка | Код ссылки
Номер патента: 838139
Автор: Кириллов
Текст

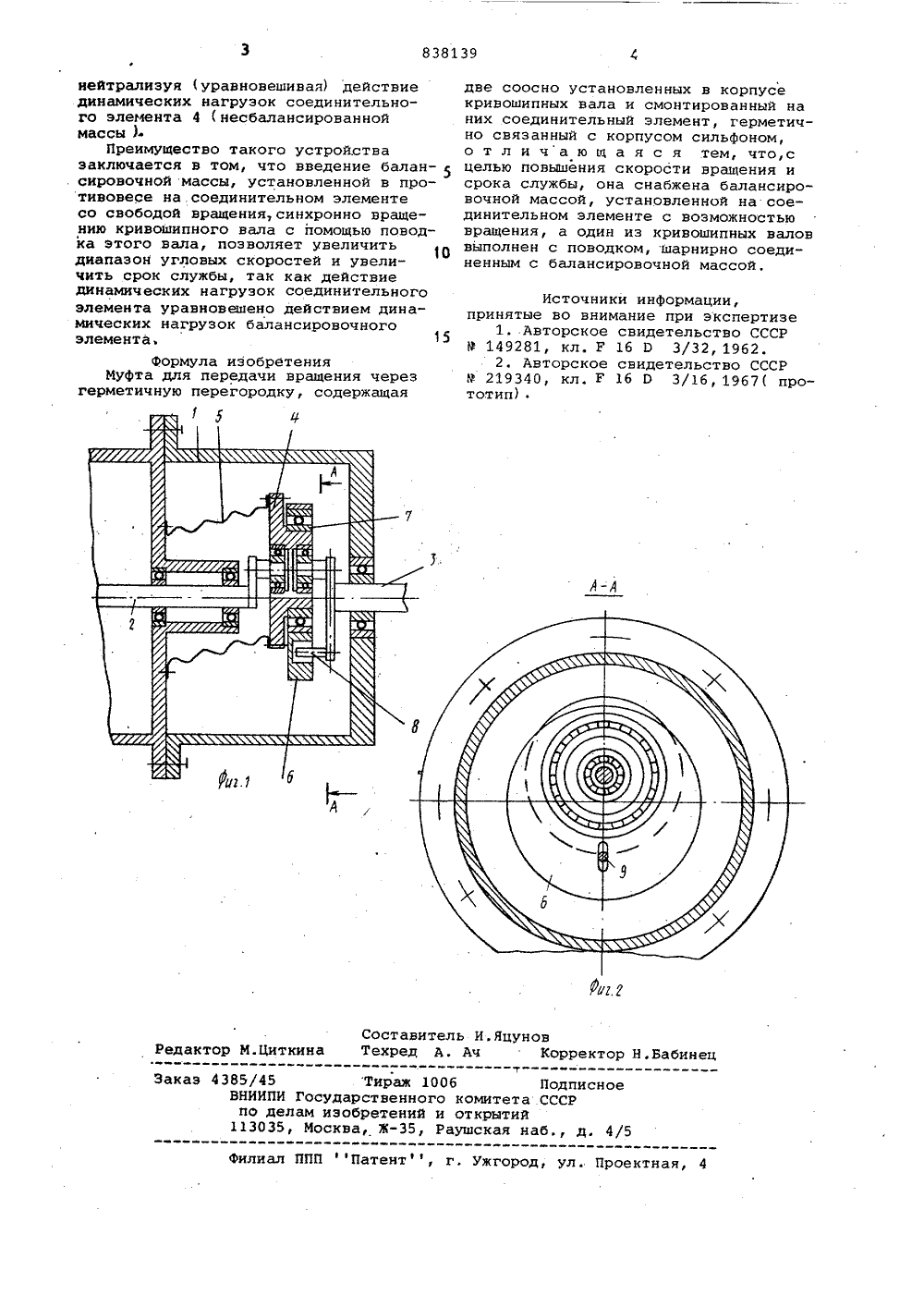

ОПИСАНИЕИЗОБРЕТЕНИЯК АВТОРСКОМУ СВИДЕТЕЛЬСТВУ Союз Советских Социалистических Республик(51)М. Кл. с присоединением заявки М Р 16 0 3/16 Государственный комитет СССР но делам изобретений и открытий(54) МУФТА ДЛЯ ПЕРЕДАЧИ ВРАЩЕНИЯ ЧЕРЕЗГЕРМЕТИЧНУЮ ПЕРЕГОРОДКУ Изобретение относится к машиностро-ению, н частности к устройствам дляпередачи вращения.Известна муфта для передачи враще 5ния через герметичную перегородку,содержащая два криношипных вала, взаимодействующие через соединительный элемент 11),Недостаток его - низкая нагрузоч 10ная способность.Наиболее близкой к изобретению потехнической сущности и достигаемомурезультату является муфта для передачи вращения через герметичную перегородку, содержащая два соосно уставовленных в корпусе кривошипных вала исмонтированный на них соединительныйэлемент, герметично соединенный с корпусом сильфоном 2 .Недостатком его является низкаяскорость вращения и малый срок службы.Цель изобретения - повышение скорости вращения и срока службы.Поставленная цель достигается тем,что муфта снабжена балансировочноймассой, установленной на соединительном элементе с возможностью вращения,а один из криношипных валов ныполненс поводком, шарнирно .соединенным сбалансироночной массой. 30 На фиг. 1 представлена муфта для передачи вращения через герметичную перегородку; на фиг. 2 - разрез А-А на фиг. 1.Муфта состоит из корпуса 1, двух криношипных валов 2 и 3, установленных в опорах корпуса и соединенных между собой соединительным элементом 4, и упруго герметизирующего элемента, например сильфона 5. На соединительном элементе 4 установлена в противовес ему балансировочная масса 6, которая вращается на подшипнике 7 синхронно вращению кривошипного вала 3, который выполнен с поводком 8,шарнирно взаимодействующим через паз 9 с балансировочной массой, б .Муфта работает следующим образом.При вращении кривошипного вала 2 сообщается плоско-параллельное днижение соединительному элементу 4, а с него передается вращение кривошип- ному валу 3. Упругий элемент 5, герметически укрепленный одним концом на корпусе 1, а другим на соединительном элементе 4,.надежно герметизирует одну полость от другой. Вращаясь, кривошипный вал 3 своим поводком 8 заставляет балансировочную массу 6 вращаться с ним синхронно, тем самым838139 Ьг. г Составитель И.ЯцуновРедактор М.Циткина Техред А. Ач Корректор Н.Бабинец Заказ 4385/45 Тираж 1006 ПодписноеВНИИПК Государственного комитета СССРпо делам изобретений и открытий113035, Москва, Ж, Раушская наб д. 4/5 филиал ППП фПатентф, г. Ужгород, ул. Проектная, 4 нейтрализуя (уравновешивая) действие динамических нагрузок соединительного элемента 4 (несбалансированной массы )- Преимущество такого устройства заключается в том, что введение балан . сировочной массы, установленной в противовесе на.соединительном элементе со свободой вращения, синхронно вращению кривошипного вала с помощью поводка этого вала, позволяет увеличить диапазон угловых скоростей и увеличить срок службы, так как действие динамических нагрузок соединительного элемента уравновешено действием динамических нагрузок балансировочного элемента,15 форМула изобретения Муфта для передачи вращения черезгерметичную перегородку, содержащая две соосно установленных в корпусекриношипных вала и смонтированный наних соединительный элемент, герметично связанный с корпусом сильфоном,о т л и ч а ю щ а я с я тем, что,сцелью повышения скорости вращения исрока службы, она снабжена балансировочной массой, установленной на соединительном элементе с возможностьювращения, а один из кривошипных валоввыполнен с поводком, шарнирно соединенным с балансировочной массой. Источники информации,принятые во внимание при экспертизе 1. Авторское свидетельство СССР Р 149281, кл. Р 16 Э 3/32, 1962. 2. Авторское свидетельство СССР 9 219340, кл. Г 16 О 3/16, 1967( прототип)
СмотретьЗаявка
2833368, 30.10.1979
ПРЕДПРИЯТИЕ ПЯ Р-6324
КИРИЛЛОВ СЕРГЕЙ МИХАЙЛОВИЧ
МПК / Метки
МПК: F16D 3/16
Метки: вращения, гер-метичную, муфта, перегородку, передачи
Опубликовано: 15.06.1981
