Магнитная муфта для передачи вращения через немагнитную перегородку
Похожие патенты | МПК / Метки | Текст | Заявка | Код ссылки
Текст

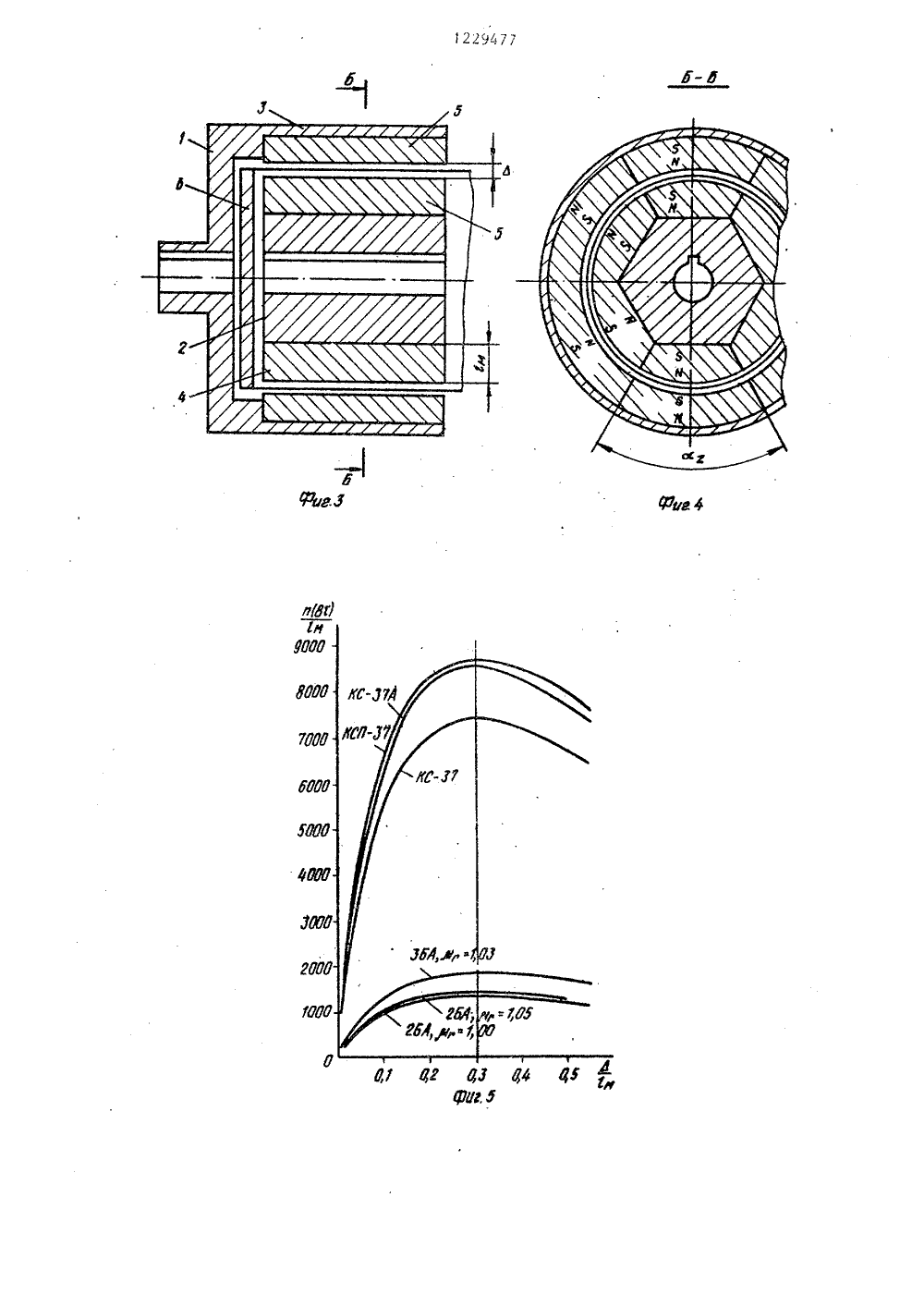

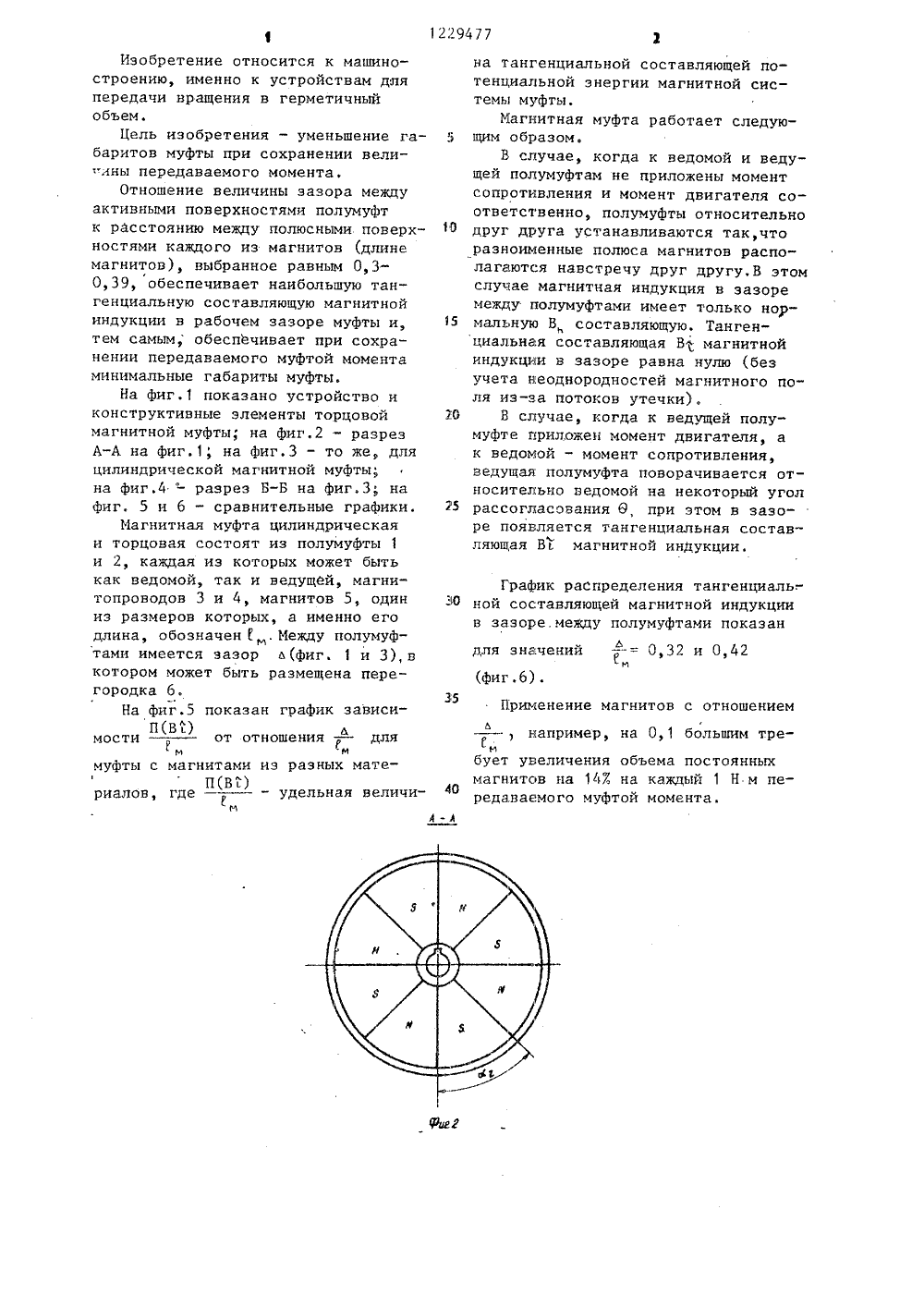

,80122947 6 0 27/О ОПИСАНИЕ ИЗОБРЕТЕН АВТОРСКОМУ СВИДЕТЕЛЬСТВУ Бюл. У 17ский ордена Трени технологичильной промышлжилов, Т.В, Бел ного к нос ькая 088.8)свидетельство ССС Р 16 Э 27/01, 1969 видетельство СССР Р 16 П 27/01 ь 1965 ГОСУДАРСТ 8 ЕННЫИ КОМИТЕТ СССР ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТКРЫТИ(21) 3812321/2 (22) 19.11.84 (46) 07.05.86 (71) Ленинград Красного Знам институт холод (72) Н.И. Нету и А,Э. Юлгушев (53) 621.825 ( (56) Авторское Ф 281613, кл.Авторское с 9 218580, кл.(54) (57) МАГНИТНАЯ МУФТА ДЛЯ ПЕРЕДАЧИ ВРАЩЕНИЯ ЧЕРЕЗ НЕМАГНИТНУЮ ПЕРЕГОРОДКУ, содержащая ведущую и ведомую полумуфты, магнитопроводы ипостоянные магниты в виде секторов,размещенные на полумуфтах с чередованием полюсов, о т л и ч а ю щ ая с я .тем, что, с целью уменьшениягабаритов при сохранении величиныпередаваемого момента, отношениевеличины зазора между активными поверхностями полумуфт к расстояниюмежду полюсными поверхностями каждого постоянного магнита приняторавным 0,30,39.Изобретение относится к машиностроению, именно к устройствам дляпередачи вращения в герметичныйобъем.Цель изобретения - уменьшение габаритов муфты при сохранении вели.нны передаваемого момента,Отношение величины зазора междуактивными поверхностями полумуфтк расстоянию между полюсными поверхностями каждого из магнитов (длинемагнитов), выбранное равным 0,30,39, обеспечивает наибольшую тангенциальную составляющую магнитнойиндукции в рабочем зазоре муфты и,тем самым, обеспечивает при сохранении передаваемого муфтой моментаминимальные габариты муфты.На фиг.1 показано устройство иконструктивные элементы торцовоймагнитной муфты; на фиг.2 - разрезА-А на фиг.1, на фиг,З - то же, дляцилиндрической магнитной муфтына фиг.4 - разрез Б-Б на фиг.3, нафиг. 5 и б - сравнительные графики.Магнитная муфта цилиндрическаяи торцовая состоят из полумуфты 1и 2, каждая иэ которых может бытькак ведомой, так и ведущйй, магнитопроводов 3 и 4, магнитов 5, одиниэ размеров которых, а именно егодлина, обозначен 1 . Между полумуфтами имеется зазор ь(фиг.и З),вкотором может быть размещена перегородка б.На фиг.5 показан график зависиП(В)ймости от отношения - длямммуфты с магнитами иэ разных матеП(В )риалов, где -- удельная величи- А на тангенциальной составляющей потенциальной энергии магнитной системы муфты.Магнитная муфта работает следую щим образом.В случае, когда к ведомой и ведущей полумуфтам не приложены моментсопротивления и момент двигателя соответственно, полумуфты относительно б друг друга устанавливаются так,чторазноименные полюса магнитов располагаются навстречу друг другу,В этомслучае магнитная индукция в зазоремежду полумуфтами имеет только нор мальную В составляющую. Тангенциальная составляющая В магнитнойиндукции в зазоре равна нулю (беэучета неоднородностей магнитного поля из-за потоков утечки).2 О В случае, когда к ведущей полумуфте приложен момент двигателя, ак ведомой - момент сопротивления,ведущая: полумуфта поворачивается относительно ведомой на некоторый угол Р 5 рассогласования 6, при этом в зазоре появляется тангенциальная составляющая В магнитной инДукции.График распределения тангенциаль-.Зо ной составляющей магнитной индукции в зазоре. между полумуфтами показандля значений-- 0,32 и 0,42(фиг,б).35 Применение магнитов с отношениемнапример, на 0,1 большим требует увеличения объема постоянных магнитов на 147 на каждый 1 Н м передаваемого муфтой момента.1229477 Составитель Б, Ревекокулич Техред В.Кадар Корректор Е, Сирохман Тираж 88 ВНИИПИ Государ по делам изо 3035, Москва, Б ород, ул. Проектная роизводственно-полиграфичес предприятие.,едактор Н. Д аказ 2437/35 ственногс ком бретений и от 35, Рауская н писноеета СССРытийб., д. 4/
СмотретьЗаявка
3812321, 19.11.1984
ЛЕНИНГРАДСКИЙ ОРДЕНА ТРУДОВОГО КРАСНОГО ЗНАМЕНИ ТЕХНОЛОГИЧЕСКИЙ ИНСТИТУТ ХОЛОДИЛЬНОЙ ПРОМЫШЛЕННОСТИ
НЕТУЖИЛОВ НИКОЛАЙ ИВАНОВИЧ, БЕЛЕНЬКАЯ ТАТЬЯНА ВЛАДИМИРОВНА, ЮЛГУШЕВ АЛЬФРЕД ЭМИЛЬЕВИЧ
МПК / Метки
МПК: F16D 27/01
Метки: вращения, магнитная, муфта, немагнитную, перегородку, передачи
Опубликовано: 07.05.1986
Код ссылки
<a href="https://patents.su/4-1229477-magnitnaya-mufta-dlya-peredachi-vrashheniya-cherez-nemagnitnuyu-peregorodku.html" target="_blank" rel="follow" title="База патентов СССР">Магнитная муфта для передачи вращения через немагнитную перегородку</a>
