Устройство для извлечения ядер из орехов
Похожие патенты | МПК / Метки | Текст | Заявка | Код ссылки
Текст

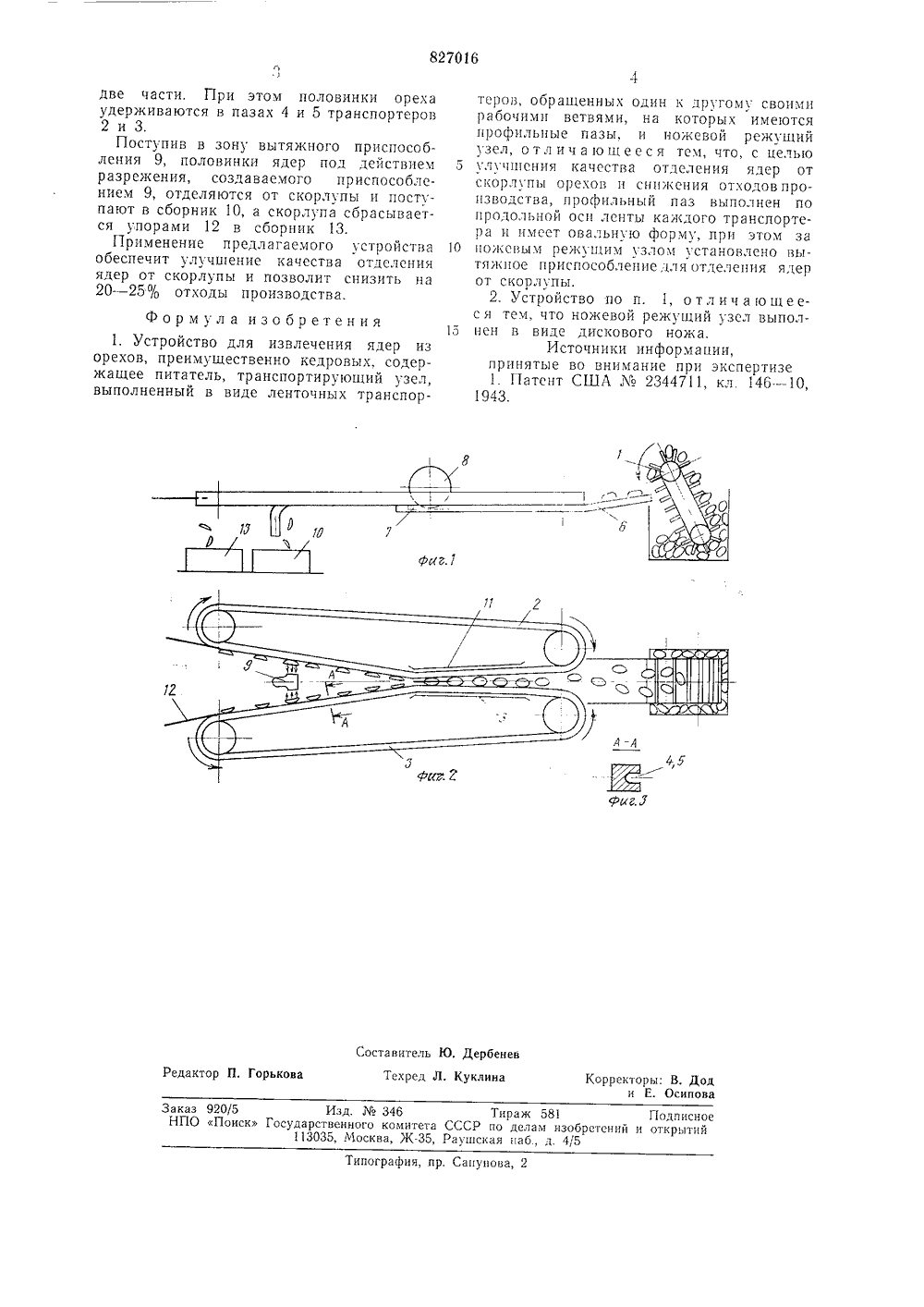

1 и 1 82701 6 ОПИСАНИЕ ИЗОБРЕТЕН ИЯ К АВТОРСКОМУ СВИДЕТЕЛЬСТВУСоюз Советских Социалистических Республик(53) делам изобретеии и открытий 54) УСТРОЙСТВО ДЛЯ ИЗВЛЕЧЕНИЯ ЯДЕР И Х В Изобретение относится к пищевой промышленности и предназначено для извлечения ядер из орехов, преимущественно кедровых.Известно устройство для извлечения 5 ядер из орехов, содержащее питатель, транспортирующий узел, выполненный в виде ленточных транспортеров, обращенных один к другому своими рабочими ветвями, на которых имеются профильные па зы, и ножевой режущий узле 11.Однако в известном устройстве обработка орехов с тонкой скорлупой, например кедровых, затруднена и вызывает разрушение ядер и повышенные отходы. 15Целью предлагаемого изобретения является улучшение качества отделения ядер от скорлупы орехов и снижение отходов производства.Для этого профильный паз выполнен по 20 продольной оси ленты каждого транспортера и имеет овальную форму, при этом за ножевым режущим узлом установлено вытяжное приспособление для отделения ядер от скорлупы, а ножевой режущий узел выполнен в виде дискового ножа.На фиг. 1 схематично изображен общий вид предлагаемого устройства; на фиг. 2 - то же, вид сверху; на фиг. 3 - сечение А - А фиг. 2. 30 Устроиство для извлечения ядер из орехов, преимущественно кедровых, содержит питатель 1, транспортирующий узел, выполненный в виде ленточных транспортеров 2 и 3, обращенных один к другому своими рабочими ветвями. По продольной оси ленты транспортеров 2 и 3 на рабочих ветвях выполнены профильные пазы 4 и 5, имеющие овальную форму. Под транспортерами 2 и 3 размещена наклонная направляющая 6, в которой имеется продольный паз 7. Над пазом 7 между транспортерами 2 и 3 размещен ножевой режущий узел, выполненный в виде дискового ножа 8. За ножом 8 установлено вытяжное приспособление 9 для отделения ядер от скорлупы, под которым размещен сборник 10 ядер,Направляющие 11 служат для регулировки расстояния между транспортерными лентами, а упоры 12 - для снятия скорлупы, которая поступает в сборник 13,Устройство работает следующим обраКедровые орехи питателем 1 подаются на наклонную направляющую 6, перемещаются по ней и захватываются овальными пазами 4 и 5 транспортеров 2 и 3. Попав в зону действия ножевого режущего устройства, орех разрезается ножом 8 наЗаказ 920/5НПО Поиск Изд. Ме 346 Тираж 581 Подп испосударственного комитета СССР по делам изобретений и открытий 113035, Москва, Ж, Раушская паб, д. 4/5 пография, пр. Сапунова две части. При этом половинки ореха удерживаются в пазах 4 и 5 транспортеров 2 и 3.Поступив в зону вытяжного приспособления 9, половинки ядер под действием разрежения, создаваемого приспособлением 9, отделяются от скорлупы и поступают в сборник 10, а скорлупа сбрасывается упорами 12 в сборник 13.Применение предлагаемого устройства обеспечит улучшение качества отделения ядер от скорлупы и позволит снизить на 20 - 25% отходы производства.Формула изобретения1, Устройство для извлечения ядер из орехов, преимущественно кедровых, содержащее питатель, транспортирующий узел, выполненный в виде ленточных транспортеров, обращенных один к другому своимирабочимн ветвями, на которых имеютсяпрофильные пазы, и ножевой рехкущийузел, отличающееся тем, что, с целью5 улучшения качества отделения ядер отскорлупы орехов и спикения отходовпроизводства, профильный паз выполнен попродольной оси ленты каждого транспортера и имеет овальную форму, при этом за10 ножевым режущим узлом установлено Вытяжное приспособление для отделения ядерот скорлупы.2. Устройство по п. 1, отличающееся тем, что ножевой режуьций узел выпол 15 нен в виде дискового ножа.Источники информации,принятые во внимание при экспертизе1. Патснт СШЛ М 2344711, кл. 146 - -10,1943.
СмотретьЗаявка
2731433, 27.02.1979
МОСКОВСКИЙ ОРДЕНА ТРУДОВОГО КРАСНОГОЗНАМЕНИ ТЕХНОЛОГИЧЕСКИЙ ИНСТИТУТПИЩЕВОЙ ПРОМЫШЛЕННОСТИ
АЗАРОВ БОЙКО МАРИНОВИЧ, АРЕТ ВАЛЬДУР АУЛИСОВИЧ, ТРЕПАКОВ МИХАИЛ РАДИОНОВИЧ, ПАРШИКОВА ЛИДИЯ АНАТОЛЬЕВНА
МПК / Метки
МПК: A23N 5/00
Метки: извлечения, орехов, ядер
Опубликовано: 07.05.1981
Код ссылки
