Способ использования энергии разложения амальгам щелочных металлов в виде электрической энергии и устройство для его осуществления
Похожие патенты | МПК / Метки | Текст | Заявка | Код ссылки
Номер патента: 81999
Автор: Волков
Текст

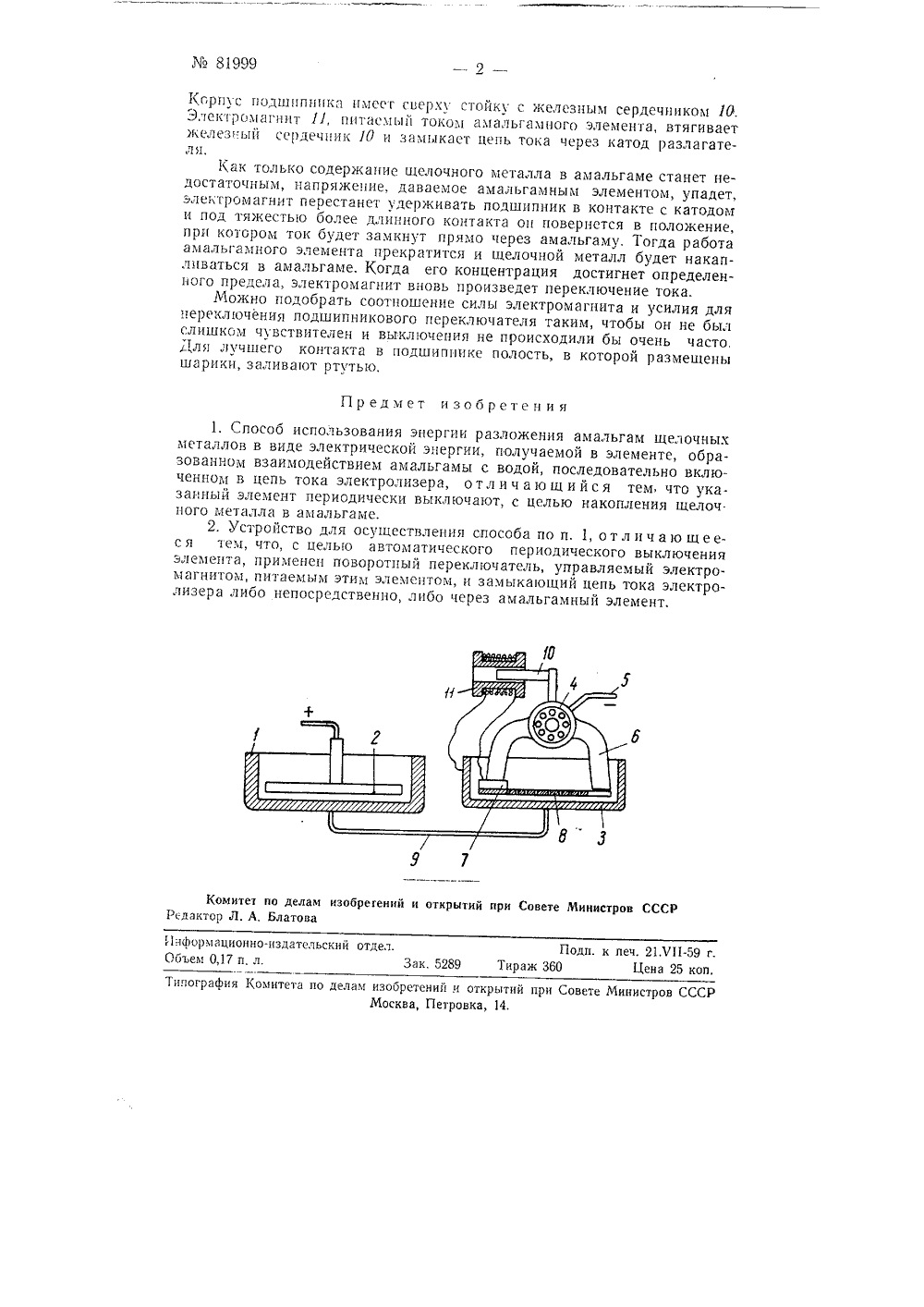

И. Волка СПОСОБ ИСПОЛЬЗОВАНИЯ ЭНЕРГИ А 34 ЖК.ЕНИЯ=АМАЛЬГАМ ЩЕЛОЧНЫХ МЕТАЛЛОВ В ВИДЕ ЭЛЕКТРИЧЕСКО ЭНЕРГИИ И УСТРОЙСТВО ДЛЯ ЕГО ОСУЩЕСТВЛЕНИЯ аявлено 6 апреля 1946 г, за344248 в Министерство химической промышленности СССР Предметом изобретения является способ использования энергии разложения амальгам щелочных металлов в виде электрической энергии, получаемой в элементе, образованном взаимодействием амальгамы с водой и последовательно включенном в цепь тока электролизера, и устройство для осуществления способа.Согласно изобретению, разлагатель амальгамы, работающий кяк источник тока и включенный последовательно с злектролцзером, периодически выключают из общей цепи тока таким образом, что при этом его электроды остаются разомкнутыми и разложения амальгамы не происходит. За время выключения концентрация амальгамы повышается и создается некоторый запас щелочного металла, позволяющий на некоторый период снова включать амальгямный элемент в цепь, Частота этих включений зависит от плотности тока, с которой работает электролцзер, и от количества ртути, обращающейся в системе,Периодическое отключение элемента осуществляют автоматически при помощи поворотного переключателя, замыкающего цепь тока электрслизера либо непосредственно, либо через амальгамцый элемент и уг равляемого элекгромагцитом, питаемым этим элементом.На чертеже изображено устройство для осуществления предлагаемого способа.Элекгролизер 1 с анодом 2 включен последовательно с разлага. тельным элементом 3 посредством перемычки 9. Ток к разлагателю подводится по шине 5 через переключатель 4, состоящий из вала, к которому подводится ток, и шарикового подшипника с изогнутыми контактами б. Эти контакты могут замыкать цепь тока к катоду элекгролизера либо через залитую ртутью контактную чашку 7, приваренную и катоду Ь, либо непосредственно через амальгаму ца дце разлагателя.81999 Предмет изооретени я 1. Способ использования энергии разложения амальгам щелочных металлов в виде электрической энергии, получаемой в элементе, образованном взаимодействием амальгамы с водой, последовательно включенном в цепь тока электролизера, отличающийся тем, что указанный элемент периодически выключают, с целью накопления щелоч. ного металла в амальгаме.2. Устройство для осуществления способа по п. 1, о т л и ч а ю щ е еся чем, что, с целью автоматического периодического выключения элемента, применен поворотный переключатель, управляемый электромагнитом, питаемым этим элементом, и замыкающий цепь тока электролизера либо непосредственно, либо через амальгамный элемент. Комитет по делам изобрегений и открытий при Совете Министров СССРРедактор Л. А. Блатова 1 нформационно-издательский отдел.Объем 0,17 п. л. Зак. 5289 Поди. к печ. 21 Х 11-59 г.Тираж 360 Цена 25 коп. Типография Комитета по делам изобретений и открытий при Совете Министров СССР Москва, Петровка, 14.Корпус подшипника имеет сверху стойку с железным сердечником 1 О. Электромагнит 11, питаемый током амальгамного элемента, втягивает железный сердечник 10 и замыкает цепь тока через катод разлагателя.Как только содержание щелочного металла в амальгаме станет недостаточным, напряжение, даваемое амальгамным элементом, упадет, электромагнит перестанет удерживать подшипник в контакте с катодом и под тяжестью более длинного контакта оп повернется в положение, при котором ток будет замкнут прямо через амальгаму. Тогда работа амалыгмного элемента прекратится и щелочной металл будет накапливаться в амальгаме. Когда его концентрация достигнет определенного предела, электромагнит вновь произведет переключение тока.Можно подобрать соотношение силы электромагнита и усилия для переключения подшипникового переключателя таким, чтобы он не был слишком чувствителен и выключения не происходили бы очень часто. Для лучшего контакта в подшипнике полость, в которой размещены шарики, заливают ртутью.
СмотретьЗаявка
344248, 06.04.1946
Волков Г. И
МПК / Метки
Метки: амальгам, виде, использования, металлов, разложения, щелочных, электрической, энергии
Опубликовано: 01.01.1950
