Установка для имитирования усилийв корпусе судна при его движенииво льдах
Похожие патенты | МПК / Метки | Текст | Заявка | Код ссылки
Текст

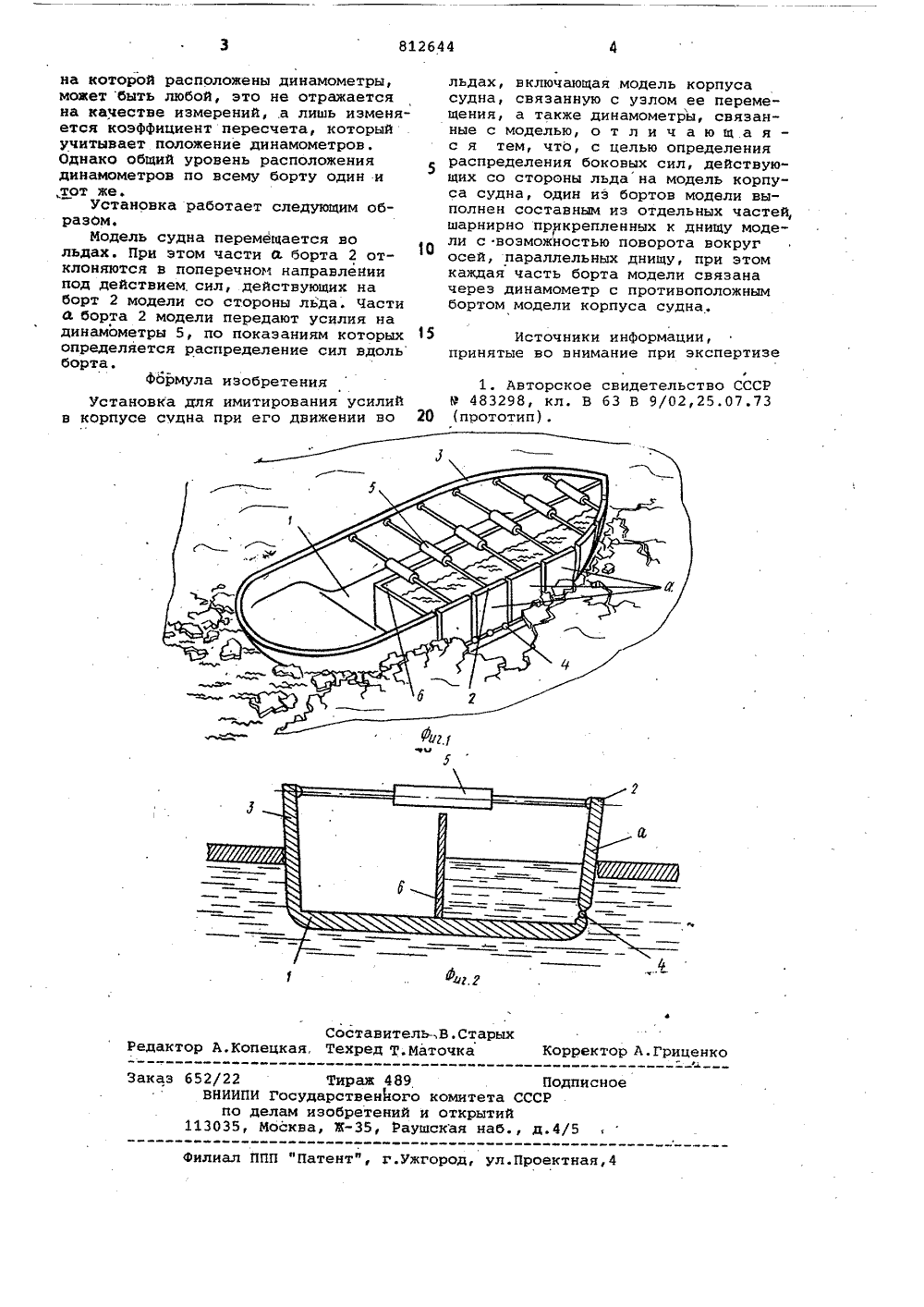

Союз Советских Социалистических Республик(51)М. Кл 3 В 63 В 9/026 01 Ч 10/00 Государственный комитет СССР ио делам изобретений и открытийОпубликовано 15,03,81. Бюллетень М 10 Дата опубликования описания 1503,81(71) Заявитель Горьковскийполитехнический институт им. А,4) УСТАНОВКА ДЛЯ ИМИТИРОВАНИЯ УСИЛИЙВ КОРПУСЕ СУДНА ПРИ ЕГО ДВИЖЕНИИВО ЛЬДАХ. острое ля с наИзо нию, в имитир при ег Поставл что один и составным нирно прик с возможно параллельн часть борт намометр с модели кор тигается тем, и выполнен астей, шарищу модели вокруг осей,. этом каждаяна через диым бортом иная цель добортов модез отдельныхепленных к дтью поворотах днищу, примодели связпротивоположуса судна. бретение относится к судчастности к установкам дования усилий в корпусе уд о движении во льдах.Известна установка для имитирования усилий в корпусе судна при его движении во льдах, включающая модель корпуса судна, связанную с узлом ее перемещения, а также динамометры, связанные с моделью 11 .Недостатком данной установки для имитирования усилий, действующих на корпус судна, является невозможность определения распределения боковых сил, действующих со стороны льда на модель корпуса судна.Цель изобретения - определение распределения боковых сил, действующих со стороны льда на модель корпуса судна. 2иведена установка для ил, действующих на корий вид; на фиг.2 - то, На фиг.1 примитирования спус судна, обшже, разрез.Установка содержит модель судна, состоящую из днища 1 и двух бортов 2 и 3. Модель связана с узлом ее перемещения (не показан) . Борт 2 модели поперечными сечениями разрезан на части й Каждая часть а разрезанного борта 2 с помощью шарниров 4 закреплена на днище 1 и динамометром 5 соединена с противоположным бортом 3. Оси шарниров 4 параллельны днищу 1 модели. Модель снабжена водонепроницаемой выгородкой 6 для предотвращения растекания воды вдоль корпуса. Чем больше частей разрезанного борта 2, тем точнее определяют распределе" ние боковых сил. Чтобы части а. разрезанного борта 2 могли свобоДно отклоняться в поперечном направлении под действием сил, действующих на борт модели со стороны льда, оси шарниров 4 ориентированы. вдоль корпуса модели судна. Однако, отклОнение частей а. разрезанного борта 2 не изменяет обвода корпуса модели, так как динамометры 5, на которые пере-. даются боковые силы, жесткие. Высота,Тираж 489 Государственного лам изобретений осква, Ж, Рауш пи омитета СССРоткрытийкая наб., д. Филиал ППП "Патент", г.ужгород, ул.Проектная на которой расположены динамометры, может быть любой, это не отражается на качестве измерений, .а лишь изменяется коэффициент пересчета, который учитывает положение динамометров. Однако общий уровень расположения 5 динамометров по всему борту один и тот же.Установка работает следующим образом.Модель судна перемещается во льдах. При этом части й, борта 2 отклоняются в поперечном направлении под действием.сил, действующих на борт 2 модели со стороны льда. Части й борта 2 модели передают усилия на динамометры 5, по показаниям которых 15 определяется распределение сил вдоль борта. Формула изобретения Установка для имитирования усилий в корпусе судна при его движении во 20льдах, включающая модель корпусасудна, связанную с узлом ее перемещения, а также динамометры, связанные с моделью, о т л и ч а ю щ а яс я тем, что, с целью определенияраспределения боковых сил, действующих со стороны льда на модель корпуса судна, один из бортов модели выполнен составным из отдельных частей,шарнирно прикрепленных к днищу модели с воэможностью поворота вокругосей, параллельных днищу, при этомкаждая часть борта модели связаначерез динамометр с противоположнымбортом модели корпуса судна. Источники информации,принятые во внимание при экспертизеФ1. Авторское свидетельство СССРР 483298, кл. В 63 В 9/02,25.07.73
СмотретьЗаявка
2778270, 07.06.1979
ГОРЬКОВСКИЙ ПОЛИТЕХНИЧЕСКИЙ ИНСТИ-ТУТ ИМ. A. A. ЖДАНОВА
ГРАМУЗОВ ЕВГЕНИЙ МИХАЙЛОВИЧ, ЗУЕВ ВАЛЕРИЙ АНДРЕЕВИЧ, ДВОЙЧЕНКО ЮРИЙ АЛЕКСАНДРОВИЧ
МПК / Метки
МПК: B63B 9/02
Метки: движенииво, имитирования, корпусе, льдах, судна, усилийв
Опубликовано: 15.03.1981
Код ссылки
<a href="https://patents.su/2-812644-ustanovka-dlya-imitirovaniya-usilijjv-korpuse-sudna-pri-ego-dvizheniivo-ldakh.html" target="_blank" rel="follow" title="База патентов СССР">Установка для имитирования усилийв корпусе судна при его движенииво льдах</a>
