Способ установки рабочего инстру-mehta
Похожие патенты | МПК / Метки | Текст | Заявка | Код ссылки
Текст

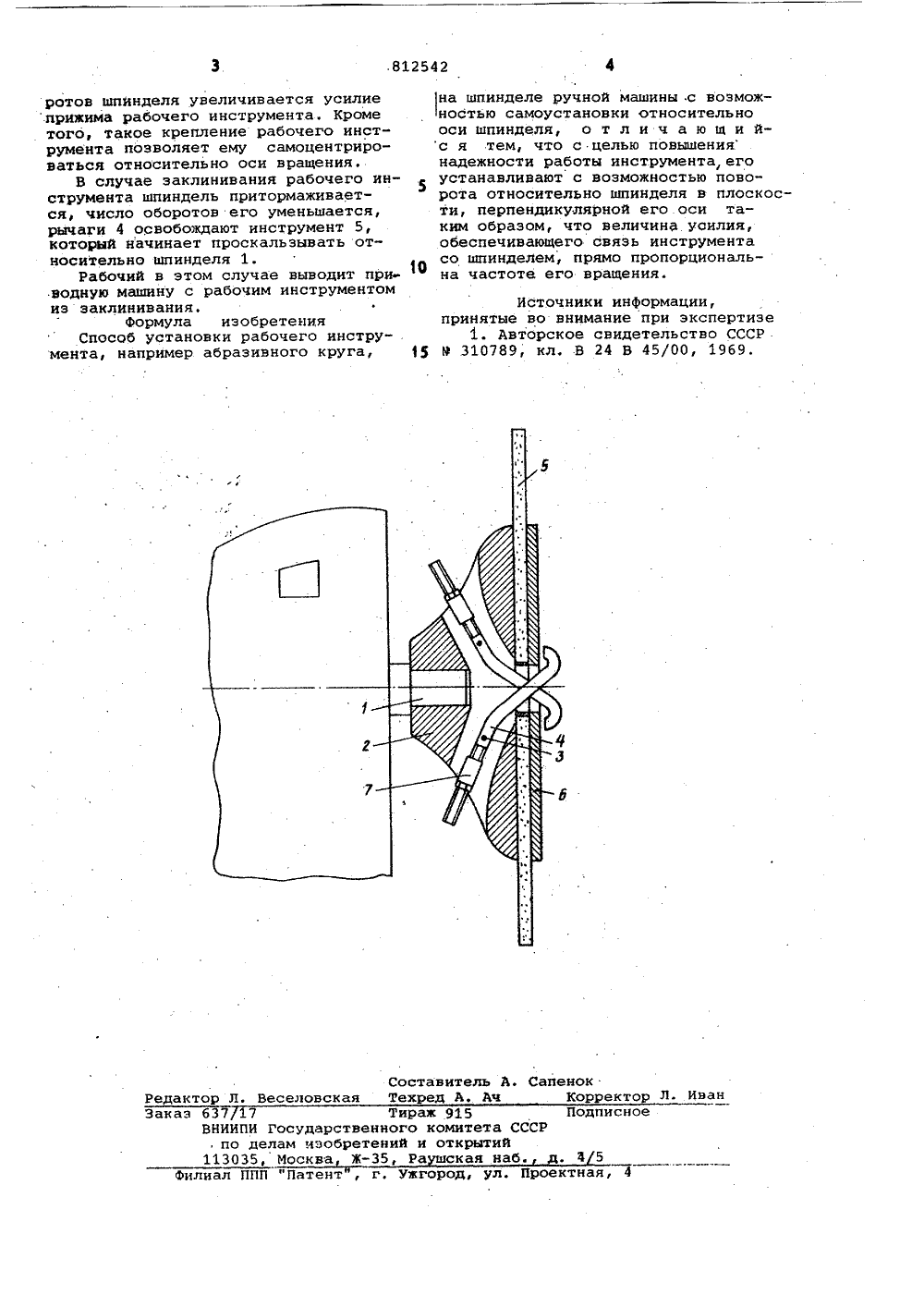

Союз Советских Социалистических Республик(22) Заявлено 07. 0679 (21) 2780664/25-08с присоединением заявки Но -)м, клз В 24 В 45/00 Государственный комитет СССР по делам изобретений и открытийВсесоюзный научно-исследовательский щтетитут-не-монтажными специальньм строительным работам(54) СПОСОБ УСТАНОВКИ РАБОЧЕГО ИНСТРУМЕНТА Изобретение относится к машиностроению, а именно к способам установки рабочих инструментов, например абразивных кругов, дисковых фрез и т.п. на шпинделе ручных машин.Известен способ установки на шпинделе отрезного инструмента, например абразивного круга, с возможностью свободного перемещения относительно шпинделя с целью его само- установки (1.Этот способ обеспечивает самоустановку инструмента, но не позволяет проворачиваться инструменту относительно шпинделя, так как крутящий момент от шпинделя на инструмент передается благодаря выполнению шпинделя фасонного сечения, например квадратного. При заклинивании инструмен" та может произойти его поломка, так 20 как шпиндель не может свободно провернуться относительно остановившегося инструмента.Целью изобретения является повышение надежности работы инструмента, установленного на шпинделе ручной машины.Поставленная цель достигается тем, что инструмент устанавливается на шпинделе с возможностью поворота З 0.относительно шпинделя в плоскости,перпендикулярной его оси, таким образом, что величина усилия, обеспечивающего связь инструмента со шпинделем, прямо пропорциональна частоте его вращения,На чертеже изображено устройство,реалиэирующее предложенный способ.На шпинделе 1 жестко закрепленфланец 2, в прорезях которого с возможностью свободного поворота относительно осей 3 установлены перекрещивающиеся изогнутые двуплечиеГ-образные рычаги 4, головки которых пропущены через отверстие в рабочем инструменте 5 и отогнуты всторонурабочего инструмента.Способ осуществляется следующимобразом.На шпиндель 1 с фланцем 2 ручноймашины для работы устанавливаютрабочий инструмент, например абразивный армированный круг 5. Сблизивмежду собой головки Г-образных рычагов 4, их пропускают через отверстие рабочего инструмента 5 и прижимной шайбы 6. При вращении шпинделя под действием грузовиков 7 происходит прижим рабочего инструментак фланцу 2С увеличением числа обо812542 Составитель А. Сапенокеловская Техред А. Ач Корректор Л. Иван Редактор Л. акаэ 637 7 Тираж 915 ВНИИПИ Государственного комитета по делам изобретений и открыти 113035, Москва Ж, Ра ская н Филиал ППП "Патент , г. Ужгород, улПодписноеСР тная ротов шпинделя увеличивается усилиеприжима рабочего инструмента. Крометого, такое крепление рабочего инструмента позволяет ему самоцентрироваться относительно оси вращения.В случае заклинивания рабочего инструмента шпиндель притормаживает 5ся, число оборотов его уменьшается,рычаги 4 освобождают инструмент 5,который начинает проскальзывать относительно шпинделя 1.Рабочий в этом случае выводит приводную машину с рабочим инструментомиз заклинивания,формула изобретенияСпособ установки рабочего инструмента, например абразивного круга, Яна шпинделе ручной машины .с возможностью самоустановки относительнооси шпинделя, о т л и ч а ю щ и йс я тем, что с целью повышениянадежности работы инструмента,егоустанавливают с возможностью поворота относительно шпинделя в плоскости, перпендикулярной его оси таким образом, что величина усилия,обеспечивающего связь инструментасо шпинделем, прямо пропорциональна частоте его вращения. Источники информации,принятые во внимание при экспертизе 1. Авторское свидетельство СССР 9 310789, кл. В 24 В 45/00, 1969.
СмотретьЗаявка
2780664, 07.06.1979
ВСЕСОЮЗНЫЙ НАУЧНО-ИССЛЕДОВАТЕЛЬСКИЙИНСТИТУТ ПО МОНТАЖНЫМ И СПЕЦИАЛЬНЫМСТРОИТЕЛЬНЫМ РАБОТАМ "МОНТАЖСПЕЦСТРОЙ"
РУБИН ИГОРЬ ЛЬВОВИЧ, ПАВЛОВ ВИКТОР ИВАНОВИЧ, ФРЕНКЕЛЬ ГРИГОРИЙ ЮРЬЕВИЧ
МПК / Метки
МПК: B24B 45/00
Метки: инстру-mehta, рабочего, установки
Опубликовано: 15.03.1981
Код ссылки
<a href="https://patents.su/2-812542-sposob-ustanovki-rabochego-instru-mehta.html" target="_blank" rel="follow" title="База патентов СССР">Способ установки рабочего инстру-mehta</a>
